Bánh răng chính xác xoắn ốc làm giảm tiếng ồn và độ rung như thế nào?

Hãy tưởng tượng bạn đang đứng cạnh hộp số công nghiệp tốc độ cao hoạt động ở tốc độ 3.000 vòng/phút. Nếu nó chứa các bánh răng thẳng cắt thẳng, âm thanh sẽ là một tiếng rên the thé, rõ ràng—gần như một tiếng rít—có thể gây khó chịu về mặt thể chất. Tiếng ồn này không chỉ gây khó chịu; đó là dấu hiệu âm thanh của va chạm, ma sát và rung động báo hiệu sự mất năng lượng và khả năng hao mòn. Bây giờ hãy tưởng tượng cùng một hộp số được trang bị các bánh răng xoắn ốc chính xác. Âm thanh trở thành tiếng vo ve êm dịu, gần như tiếng thì thầm. Sự khác biệt đáng kể này là kết quả của sự khác biệt hình học cơ bản giữa cách truyền lực của bánh răng xoắn và bánh răng trụ. TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, nhà máy của chúng tôi đã sản xuấtBánh răng chính xáctrong hơn hai thập kỷ, và chúng ta đã thấy quá trình chuyển đổi từ hình học thúc đẩy sang hình học xoắn ốc đã biến đổi các ngành công nghiệp từ ô tô sang hàng không vũ trụ như thế nào. Bài viết này sẽ mổ xẻ các nguyên tắc kỹ thuật cho phép các bánh răng xoắn ốc chính xác giảm tiếng ồn và độ rung, vượt ra ngoài những mô tả đơn giản để khám phá tính chất vật lý của sự tiếp xúc giữa răng, tính toán học của các tỷ lệ trùng lặp và độ chính xác trong sản xuất cần thiết để nhận ra những lợi ích này.

Tiếng ồn và độ rung do các cặp bánh răng tạo ra là kết quả của hai hiện tượng cơ học cơ bản: kích thích va chạm tại thời điểm ăn khớp của răng và sự thay đổi định kỳ về độ cứng của lưới khi các răng đi vào và thoát ra khỏi tiếp xúc. Bánh răng trụ, với các răng ăn khớp đồng thời trên toàn bộ chiều rộng bề mặt của chúng, tạo ra tải trọng xung đột ngột tạo ra rung động và tiếng ồn tần số cao. Ngược lại, các bánh răng xoắn ốc chính xác có các răng được cắt theo một góc với trục bánh răng. Góc này làm cho sự ăn khớp của răng diễn ra tăng dần—một tiếp xúc lăn, trượt bắt đầu ở một đầu của răng và di chuyển dọc theo chiều rộng của khuôn mặt. Sự tương tác tiến bộ này giúp loại bỏ hiệu ứng "dùng búa" khi tiếp xúc đồng thời, làm giảm đáng kể lực tác động tạo ra tiếng ồn. Trong các phần sau, chúng ta sẽ xem xét hiện tượng này một cách chi tiết, định lượng lợi ích thông qua các thông số chính như tỷ lệ tiếp xúc và sự chồng chéo ngang, đồng thời khám phá các kỹ thuật sản xuất tiên tiến đảm bảo những lợi thế lý thuyết này được hiện thực hóa trong thực tế.

Mục lục

• 1. Bánh răng chính xác xoắn ốc là gì?
• 2. Tại sao việc gắn răng tiến bộ lại làm giảm tiếng ồn do va chạm?
• 3. Làm thế nào để truyền mô-men xoắn mượt mà với tỷ lệ chồng chéo cao hơn?
• 4. Độ chính xác trong sản xuất giảm thiểu kích thích rung động như thế nào?
• 5. Lựa chọn vật liệu và xử lý bề mặt tăng cường khả năng giảm chấn như thế nào?
• Câu hỏi thường gặp (FAQ)
• Phần kết luận

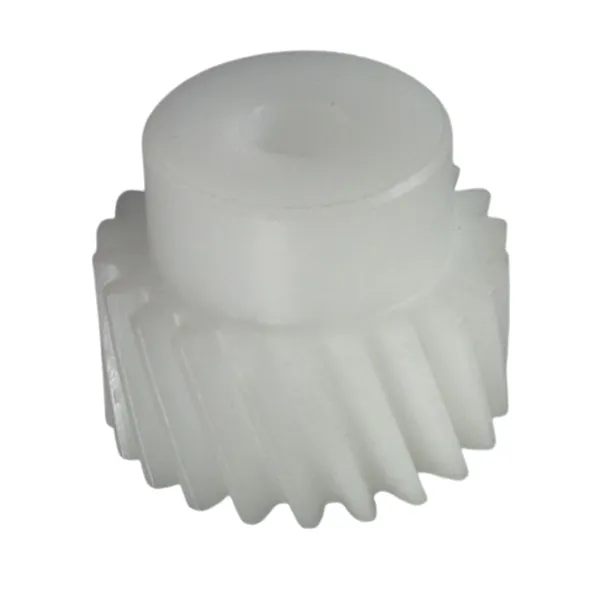

Bánh răng chính xác xoắn ốc là gì?

Để hiểu làm thế nào các bánh răng xoắn ốc chính xác đạt được các đặc tính rung và tiếng ồn vượt trội, trước tiên chúng ta phải thiết lập một bức tranh rõ ràng về chúng là gì và chúng khác biệt như thế nào với các loại bánh răng khác. Hãy tưởng tượng một bánh răng trụ tiêu chuẩn—các răng thẳng và song song với trục quay của bánh răng. Khi hai bánh răng trụ ăn khớp với nhau, các răng ăn khớp dọc theo một đường kéo dài đồng thời trên toàn bộ chiều rộng mặt của cả hai bánh răng. Đây là "tiếp xúc đường" xảy ra đột ngột, với toàn bộ tải trọng được tác dụng ngay lập tức khi cặp răng đi vào lưới. Bây giờ hãy tưởng tượng lấy bánh răng trụ đó và cắt các răng của nó theo một góc với trục, giống như ren trên một chiếc vít. Đây là một bánh răng xoắn ốc. Các răng góc cạnh tạo ra động lực ăn khớp hoàn toàn khác: thay vì toàn bộ đường tiếp xúc xuất hiện đột ngột, điểm tiếp xúc bắt đầu ở một đầu của răng và di chuyển dần dần theo chiều rộng của mặt răng khi bánh răng quay.

Góc xoắn — thường nằm trong khoảng từ 8° đến 30° đối với hầu hết các ứng dụng công nghiệp — là thông số hình học xác định của bánh răng xoắn ốc. Góc này mang lại một lợi thế kỹ thuật đáng kể: sự ăn khớp răng lũy ​​tiến giúp giảm tốc độ tác dụng tải trọng, giảm thiểu lực tác động tạo ra tiếng ồn và độ rung. Hơn nữa, bánh răng xoắn luôn có nhiều hơn một cặp răng tiếp xúc tại bất kỳ thời điểm nào, giúp phân phối tải trọng trên một diện tích bề mặt lớn hơn và làm trơn tru quá trình truyền mô-men xoắn tổng thể. Những lợi ích này to lớn đến mức các bánh răng xoắn ốc chính xác đã trở thành lựa chọn mặc định cho các ứng dụng trong đó độ êm ái và vận hành êm ái là điều tối quan trọng—từ hộp số ô tô và tua-bin gió cho đến robot và máy móc chính xác. Tại Raydafon, danh mục Precision Gear của chúng tôi chủ yếu là các thiết kế xoắn ốc, với các góc xoắn được tối ưu hóa thông qua thử nghiệm rộng rãi cho từng ứng dụng cụ thể.

Tuy nhiên, hình học xoắn ốc gây ra một sự phức tạp: các răng góc tạo ra lực đẩy dọc trục phải được quản lý, thường thông qua việc sử dụng vòng bi chặn hoặc bằng cách sử dụng bánh răng xoắn kép (xương cá). Sự phức tạp tăng thêm này là một cái giá nhỏ phải trả cho những cải tiến đáng kể về tiếng ồn, độ rung và khả năng chịu tải. Nhà máy của chúng tôi đã phát triển các thiết kế ổ trục và cấu hình vỏ ổ trục độc quyền giúp quản lý hiệu quả các lực đẩy này, đảm bảo rằng các bánh răng xoắn ốc chính xác của chúng tôi mang lại lợi ích mà không ảnh hưởng đến độ tin cậy của hệ thống. Trong phần tiếp theo, chúng ta sẽ xem xét "chuyển động chậm" về sự ăn khớp của răng, so sánh động lực va chạm của bánh răng thúc và bánh răng xoắn để hiểu nguồn gốc dấu hiệu tiếng ồn của chúng.

Tại sao việc gắn răng tiến bộ lại làm giảm tiếng ồn do va chạm?

Để đánh giá cao tác dụng giảm tiếng ồn của bánh răng xoắn ốc, trước tiên chúng ta phải hiểu cơ chế tạo ra tiếng ồn trong bánh răng trụ. Hãy tưởng tượng hai bánh răng trụ ăn khớp nhau ở tốc độ cao. Khi các bánh răng quay, một cặp răng sẽ tiếp cận sự ăn khớp. Thời điểm các cạnh trước tiếp xúc, toàn bộ chiều rộng mặt của cặp răng sẽ được tải đột ngột. Điều này tạo ra một lực xung sắc nét truyền qua thân bánh răng và vào cấu trúc đỡ. Xung kích thích một dải tần số rung động rộng, nhiều tần số nằm trong phạm vi có thể nghe được. Đây là nguồn gốc của tiếng "rên rỉ" đặc trưng của bánh răng thúc - trên thực tế, đó là âm thanh của kim loại va vào kim loại, lặp lại hàng nghìn lần mỗi phút. Năng lượng của tác động này còn góp phần gây mòn, rỗ, mỏi, làm giảm tuổi thọ sử dụng của cặp bánh răng.

Bây giờ hãy hình dung một cặp bánh răng xoắn ốc có độ chính xác cao trong chuyển động chậm. Việc gắn răng bắt đầu không phải bằng một đường tiếp xúc đột ngột mà bằng một điểm tiếp xúc ở một góc của răng. Khi bánh răng quay, điểm tiếp xúc này di chuyển theo đường chéo trên chiều rộng mặt, vạch ra một đường từ mép trước đến mép sau. Đây là một quá trình "tham gia luân phiên" chứ không phải là "tham gia tác động". Tải trọng được áp dụng dần dần trong suốt chu kỳ tham gia chứ không phải ngay lập tức. Việc áp dụng tải dần dần này làm giảm đáng kể lực cực đại truyền đến thân bánh răng, từ đó làm giảm biên độ rung và tiếng ồn phát sinh. Nhà máy của chúng tôi đã tiến hành thử nghiệm so sánh rộng rãi và kết quả đều nhất quán: bánh răng xoắn chính xác có kích thước và số răng tương đương thường tạo ra tiếng ồn ít hơn 8-12 dB so với bánh răng thẳng, tương ứng với việc giảm hơn 80% âm lượng cảm nhận được.

Để dễ hình dung điều này, hãy xem xét so sánh sau đây về các thông số ăn khớp chính đối với bánh răng thẳng và bánh răng xoắn trong các điều kiện vận hành tương tự. Các giá trị này dựa trên thử nghiệm được tiến hành tại nhà máy của chúng tôi bằng cách sử dụng thiết bị thử nghiệm được tiêu chuẩn hóa và bộ thông số vận hành nhất quán (3.600 vòng/phút, mô-men xoắn 50 N·m).

Hệ số tải động, được trình bày trong bảng, là thước đo mức tải thực tế vượt quá tải danh định do tác động của tác động. Hệ số 1,8 đối với bánh răng trụ có nghĩa là răng chịu lực gần gấp đôi lực được dự đoán bằng phân tích tĩnh đơn giản—một yếu tố góp phần đáng kể vào việc tăng tốc độ mòn và mỏi. Hệ số tải động giảm của bánh răng xoắn ốc giải thích tại sao chúng không chỉ chạy êm hơn mà còn bền hơn. Tại Raydafon, chúng tôi thiết kế các sản phẩm Precision Gear xoắn ốc của mình với các góc xoắn được tối ưu hóa để giảm thiểu tải trọng động cho từng ứng dụng cụ thể. Đây không phải là thông số chung cho tất cả; góc xoắn hoạt động tốt cho ứng dụng tốc độ thấp có thể không tối ưu cho ứng dụng tốc độ cao.

Làm thế nào để truyền mô-men xoắn mượt mà với tỷ lệ chồng chéo cao hơn?

Sự ăn khớp dần dần của răng xoắn chỉ là một nửa câu chuyện. Yếu tố khác, không kém phần quan trọng là khái niệm "tỷ lệ chồng chéo" hoặc "tỷ lệ tiếp xúc", định lượng số lượng cặp răng trung bình tiếp xúc tại bất kỳ thời điểm nào. Trong bánh răng trụ, tỷ số tiếp xúc thường nằm trong khoảng từ 1,3 đến 1,6. Điều này có nghĩa là trung bình chỉ có một hoặc một cặp răng rưỡi chia sẻ tải trọng tại một thời điểm nhất định. Khi một cặp răng rời khỏi lưới và cặp răng tiếp theo đi vào, sẽ có một khoảnh khắc ngắn khi số lượng răng tiếp xúc giảm xuống, gây ra sự dao động về độ cứng của lưới. Sự dao động này là nguồn rung động chính trong hệ thống bánh răng trụ - bánh răng "rung chuyển" khi tải trọng truyền từ cặp răng này sang cặp răng tiếp theo.

Ngược lại, một bánh răng xoắn chính xác có tổng tỷ số tiếp xúc cao hơn nhiều. Điều này là do tỷ số tiếp xúc tổng là tổng của tỷ số tiếp xúc ngang (giống như bánh răng trụ) và tỷ số chồng lấp, được tạo ra bởi góc xoắn. Tỷ lệ chồng chéo là sự chồng chéo dọc trục của các cặp răng dọc theo chiều rộng mặt. Đối với một bánh răng xoắn ốc được thiết kế tốt, tỷ lệ chồng chéo thường là 1,0 hoặc lớn hơn, nghĩa là tổng tỷ lệ tiếp xúc thường nằm trong khoảng từ 2,0 đến 2,5. Điều này có nghĩa là trung bình có từ hai đến hai cặp răng rưỡi tiếp xúc với nhau tại bất kỳ thời điểm nào. Tải trọng được phân bổ trên nhiều răng hơn và quá trình chuyển đổi từ cặp này sang cặp tiếp theo diễn ra suôn sẻ vì sự chồng chéo đảm bảo rằng cặp vào đã mang một số tải trước khi cặp ra tách ra. Sự chồng chéo này giúp loại bỏ sự thay đổi theo chu kỳ về độ cứng của lưới vốn là nguồn rung chính trong bánh răng trụ.

Để hình dung sự khác biệt, hãy tưởng tượng việc mang một vật nặng bằng một tay so với hai tay. Với một tay, tải trọng sẽ được tập trung và bất kỳ sự thay đổi nào về tư thế đều gây khó chịu. Với hai tay, tải trọng được chia sẻ và quá trình chuyển đổi diễn ra suôn sẻ. Nguyên tắc tương tự áp dụng cho răng bánh răng. Tỷ lệ tiếp xúc cao hơn của bánh răng xoắn chính xác dẫn đến việc truyền mô-men xoắn mượt mà hơn với biên độ rung thấp hơn. Điều này đặc biệt quan trọng trong các ứng dụng tốc độ cao, nơi ngay cả những dao động mô-men xoắn nhỏ cũng có thể kích thích sự cộng hưởng trong cấu trúc hỗ trợ, dẫn đến tiếng ồn và khả năng hư hỏng. Nhà máy của chúng tôi đã phát triển thuật toán tối ưu hóa biên dạng răng độc quyền nhằm tối đa hóa tỷ lệ tiếp xúc cho một góc xoắn và chiều rộng mặt nhất định, đảm bảo rằng các sản phẩm Precision Gear của chúng tôi mang lại khả năng truyền lực mượt mà nhất có thể.

Việc giảm sự thay đổi độ cứng của lưới, được thể hiện ở hàng cuối cùng của bảng, là một chỉ số chính về khả năng rung. Độ cứng lưới gần như không đổi của bánh răng xoắn chính xác có nghĩa là cặp bánh răng hoạt động gần giống như một khớp nối chắc chắn, truyền lực một cách êm ái và êm ái. Đây là lý do tại sao bánh răng xoắn ốc là lựa chọn ưu tiên cho các ứng dụng yêu cầu độ chính xác cao và độ ồn thấp, chẳng hạn như thiết bị hình ảnh y tế, bộ truyền động hàng không vũ trụ và hộp số ô tô cao cấp. Tại Raydafon Technology Group Co., Limited, chúng tôi tự hào về việc sản xuất các sản phẩm Precision Gear luôn đạt được tỷ lệ tiếp xúc từ 2,4 trở lên, đảm bảo khách hàng của chúng tôi được hưởng lợi từ việc truyền lực mượt mà nhất có thể.

Độ chính xác trong sản xuất giảm thiểu kích thích rung động như thế nào?

Những ưu điểm về mặt lý thuyết của hình học xoắn ốc—sự ăn khớp lũy tiến và tỷ lệ chồng chéo cao—chỉ có thể được nhận ra đầy đủ nếu các bánh răng được chế tạo với độ chính xác đặc biệt. Trên thực tế, lỗi chế tạo thường là nguyên nhân chính gây ra tiếng ồn và độ rung trong hệ thống bánh răng, ngay cả khi về mặt hình học là hoàn hảo về mặt lý thuyết. Một bánh răng xoắn chính xác có sai số bước răng nhỏ, độ đảo trong lỗ hoặc độ lệch biên dạng sẽ tạo ra rung động bất kể góc xoắn của nó như thế nào. Tại nhà máy của chúng tôi, chúng tôi đã đầu tư rất nhiều vào công nghệ sản xuất và kiểm tra bánh răng mới nhất để đảm bảo rằng mọi Bánh răng Chính xác mà chúng tôi sản xuất đều đáp ứng được dung sai chặt chẽ nhất. Phần này sẽ khám phá các thông số sản xuất quan trọng xác định hiệu suất tiếng ồn và độ rung của bánh răng cũng như cách chúng tôi kiểm soát chúng.

Thông số quan trọng nhất là độ chính xác của biên dạng răng. Biên dạng liên quan về mặt lý thuyết của răng bánh răng là một đường cong hoàn hảo về mặt toán học đảm bảo tỷ số vận tốc không đổi. Trong thực tế, mọi bánh răng đều có một số sai lệch so với hình dạng lý tưởng, có thể đo được bằng máy kiểm tra bánh răng. Độ lệch này tạo ra lỗi truyền động—sự khác biệt giữa vị trí trục đầu ra thực tế và lý thuyết. Lỗi truyền động là nguồn rung cơ bản trong các cặp bánh răng: khi bánh răng quay, sự tiếp xúc răng khác nhau làm cho trục đầu ra tăng tốc và giảm tốc độ một chút, tạo ra lực gia tốc kích thích rung động. Nhà máy của chúng tôi sử dụng máy mài bánh răng CNC có độ chính xác cao, có thể đạt được độ lệch biên dạng dưới 5 micromet (µm), điều này rất cần thiết cho các ứng dụng tốc độ cao, độ ồn thấp.

Một yếu tố quan trọng khác là độ chính xác của bước răng. Nếu khoảng cách giữa các răng không hoàn toàn đồng đều, cặp bánh răng sẽ gặp hiện tượng "lắp đặt" theo chu kỳ khi nó quay, tạo ra tiếng ồn ở tần số ăn khớp răng và các sóng hài của nó. Quá trình mài của chúng tôi được kiểm soát để đảm bảo rằng sai số bước tích lũy trong một vòng quay hoàn toàn nhỏ hơn 10 µm. Tương tự như vậy, độ đảo của lỗ khoan bánh răng—độ lệch tâm của tâm bánh răng so với trục quay của nó—có thể gây ra rung động một lần trong mỗi vòng quay và đặc biệt khó lọc ra. Chúng tôi kiểm soát độ đảo lỗ khoan trong phạm vi 5 µm cho các bánh răng có độ chính xác cao. Bảng sau đây trình bày các dung sai sản xuất điển hình mà chúng tôi duy trì cho các sản phẩm Precision Gear của mình, cùng với tác động của việc vượt quá các dung sai này đối với tiếng ồn và độ rung.

Ngoài những dung sai hình học này, độ hoàn thiện bề mặt của răng bánh răng cũng quan trọng không kém. Một bề mặt gồ ghề, ngay cả khi có độ chính xác về mặt hình học, sẽ tạo ra tiếng ồn do ma sát và các vết rỗ vi mô. Sau quá trình mài của chúng tôi là bước siêu hoàn thiện, giúp giảm độ nhám bề mặt xuống dưới 0,4 µm Ra. Điều này không chỉ làm giảm tiếng ồn mà còn cải thiện độ bền của bánh răng bằng cách giảm nồng độ ứng suất trên bề mặt. Chúng tôi cũng sử dụng các kỹ thuật kiểm tra tiên tiến, chẳng hạn như máy đo tọa độ (CMM) và máy phân tích bánh răng, để xác minh mọi kích thước quan trọng trước khi thiết bị được phê duyệt vận chuyển. Cam kết về độ chính xác này là điều làm cho các sản phẩm Precision Gear của chúng tôi nổi bật trong các ứng dụng đòi hỏi khắt khe.

Lựa chọn vật liệu và xử lý bề mặt tăng cường khả năng giảm xóc như thế nào?

Trong khi độ chính xác về mặt hình học và chế tạo là những yếu tố chính quyết định độ ồn và độ rung của bánh răng, thì bản thân các đặc tính vật liệu của bánh răng cũng đóng một vai trò quan trọng trong việc giảm rung động được tạo ra. Không phải tất cả các loại thép đều được tạo ra như nhau khi nói đến khả năng giảm rung. Khả năng giảm chấn của vật liệu là khả năng hấp thụ năng lượng cơ học và tiêu tán nó dưới dạng nhiệt, thay vì truyền nó dưới dạng rung động. Đối với bánh răng, khả năng giảm chấn cao hơn giúp giảm biên độ rung truyền đến vỏ và cấu trúc xung quanh, giúp vận hành êm hơn. Tại Raydafon Technology Group Co., Limited, chúng tôi đã tiến hành nghiên cứu sâu rộng về tác động của việc lựa chọn vật liệu và xử lý nhiệt đối với hiệu suất tiếng ồn và độ rung của các sản phẩm Precision Gear của chúng tôi.

Ví dụ, gang có khả năng giảm chấn tuyệt vời nhờ cấu trúc vi mô than chì, giúp hấp thụ năng lượng rung động. Tuy nhiên, gang có độ bền và khả năng chống mài mòn thấp hơn thép nên không phù hợp với các ứng dụng chịu tải cao, tốc độ cao. Đối với các ứng dụng Precision Gear, chúng tôi thường sử dụng thép hợp kim chất lượng cao như 8620, 9310 hoặc 17CrNiMo6. Những loại thép này được cacbon hóa và làm cứng để tạo ra vỏ cứng, chống mài mòn trong khi vẫn duy trì lõi bền, chống va đập. Độ cứng vỏ thường là 58-62 HRC, trong khi độ cứng lõi là 30-40 HRC. Cấu trúc hai pha này mang lại sự cân bằng tốt về khả năng chống mài mòn, độ bền mỏi và khả năng giảm chấn.

Một cách tiếp cận khác để tăng cường khả năng giảm chấn là thông qua việc sử dụng các phương pháp xử lý bề mặt. Các sản phẩm Precision Gear của chúng tôi thường được phun mài, một quá trình trong đó các hạt thép hoặc gốm nhỏ được phun lên bề mặt răng bánh răng. Bắn mài tạo ra một lớp ứng suất dư nén có lợi trên bề mặt, giúp cải thiện độ bền mỏi và cũng làm giảm độ rung. Các sửa đổi bề mặt được thực hiện bằng cách bắn mài tạo ra một chút "độ nhám" ở quy mô cực nhỏ có thể hoạt động như một bộ giảm chấn rung bằng cách hấp thụ một số năng lượng rung động. Trong thử nghiệm của chúng tôi, các bánh răng được mài nhẵn cho thấy biên độ rung giảm 5-8% so với các bánh răng chưa được mài có cùng hình dạng và vật liệu, tất cả các yếu tố khác đều bằng nhau.

Ngoài việc mài bóng, nhà máy của chúng tôi còn cung cấp nhiều loại chất phủ bề mặt chuyên dụng cho các sản phẩm Precision Gear của chúng tôi. Những lớp phủ này, chẳng hạn như carbon giống kim cương (DLC) hoặc cacbua vonfram, có thể làm giảm ma sát và mài mòn, từ đó làm giảm việc tạo ra tiếng ồn tần số cao. Đặc biệt, các bánh răng được phủ DLC đã được chứng minh là có khả năng giảm phổ nhiễu rung lên tới 3 dB(A) trong các ứng dụng tốc độ cao. Sự kết hợp giữa lựa chọn vật liệu tối ưu, xử lý nhiệt và xử lý bề mặt là một cách tiếp cận mạnh mẽ để giảm tiếng ồn và độ rung của bánh răng, bổ sung cho lợi thế hình học của răng xoắn ốc. Nhóm kỹ thuật của chúng tôi có thể đề xuất sự kết hợp vật liệu và xử lý tối ưu cho ứng dụng cụ thể của bạn, dựa trên tải trọng, tốc độ và điều kiện môi trường cần thiết.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Mức giảm tiếng ồn điển hình khi chuyển từ bánh răng thúc đẩy sang bánh răng chính xác xoắn ốc là gì?

Trả lời: Việc giảm tiếng ồn phụ thuộc vào các điều kiện vận hành cụ thể, nhưng trong thử nghiệm rộng rãi của chúng tôi, bánh răng xoắn chính xác thường đạt được mức giảm áp suất âm thanh 8-12 dB(A) so với bánh răng thẳng tương đương. Điều này tương ứng với mức giảm âm lượng được cảm nhận là 80-90 phần trăm, vì tai người cảm nhận được mức giảm 10 dB tương đương với một nửa âm lượng. Sự giảm sút rõ rệt nhất ở tốc độ cao hơn, nơi mà sự kích thích do va chạm của bánh răng trụ là nghiêm trọng nhất.

Câu 2: Góc xoắn lớn hơn có luôn làm giảm tiếng ồn và độ rung không?

Trả lời: Không nhất thiết. Trong khi góc xoắn lớn hơn làm tăng tỷ lệ chồng chéo và làm trơn tru sự gắn kết, nó cũng tạo ra lực đẩy dọc trục cao hơn có thể gây ra rung động bổ sung và yêu cầu vòng bi chắc chắn hơn. Có một góc xoắn tối ưu cho mỗi ứng dụng giúp cân bằng khả năng giảm tiếng ồn với khả năng chịu lực. Đội ngũ kỹ thuật của chúng tôi tại Raydafon Technology Group Co., Limited sử dụng các công cụ mô phỏng tiên tiến để xác định góc xoắn tối ưu cho các điều kiện vận hành cụ thể của bạn. Đối với hầu hết các ứng dụng công nghiệp, góc xoắn từ 15° đến 25° mang lại sự cân bằng tuyệt vời giữa vận hành trơn tru và tải lực đẩy có thể quản lý được.

Câu hỏi 3: Việc sửa đổi hình dạng răng của bánh răng ảnh hưởng như thế nào đến tiếng ồn của bánh răng xoắn ốc chính xác?

Trả lời: Việc sửa đổi hình dạng răng, chẳng hạn như giảm đầu và bọc chì, thường được áp dụng cho các bánh răng xoắn ốc để bù cho độ lệch đàn hồi của răng khi chịu tải. Điều này ngăn ngừa sự tiếp xúc với các cạnh và đảm bảo tải trọng được phân bổ đều trên bề mặt răng, giúp giảm sự kích thích của rung động tần số cao. Nhà máy của chúng tôi sử dụng phần mềm sửa đổi biên dạng chuyên dụng để thiết kế các sửa đổi răng tối ưu cho từng ứng dụng Precision Gear. Ngay cả một sửa đổi nhỏ từ 5-10 micromet cũng có thể có tác động rõ rệt trong việc giảm tiếng ồn của bánh răng và kéo dài tuổi thọ mỏi.

Câu 4: Tiếng ồn của bánh răng và độ rung của bánh răng có gì khác nhau và tại sao chúng có mối liên hệ với nhau?

Trả lời: Độ rung của bánh răng là dao động cơ học của bánh răng và cấu trúc đỡ của nó, trong khi tiếng ồn của bánh răng là âm thanh có thể nghe được tạo ra do sự truyền các rung động đó qua không khí. Cả hai đều được liên kết trực tiếp: tất cả tiếng ồn của bánh răng là do rung động. Rung động bắt nguồn từ lưới bánh răng do lỗi truyền động, va đập hoặc ma sát, sau đó được truyền qua trục bánh răng và ổ trục đến vỏ và phát ra âm thanh. Để giảm tiếng ồn của bánh răng, trước tiên chúng ta phải giảm độ rung của bánh răng bằng cách cải thiện độ mịn của lưới.

Câu hỏi 5: Bánh răng xoắn chính xác có thể được sử dụng trong các ứng dụng có mô-men xoắn cao, tốc độ thấp hay chỉ phù hợp để sử dụng ở tốc độ cao?

Trả lời: Bánh răng xoắn chính xác đều thích hợp như nhau cho các ứng dụng có mô-men xoắn cao, tốc độ thấp như cần trục và bộ truyền động băng tải. Trong các ứng dụng này, việc giảm tiếng ồn và độ rung giúp cải thiện sự thoải mái cho người vận hành và giảm nguy cơ hư hỏng cấu trúc. Tuy nhiên, lực đẩy dọc trục vẫn tồn tại và phải được quản lý bằng vòng bi thích hợp. Nhà máy của chúng tôi sản xuất các sản phẩm Precision Gear cho nhiều sự kết hợp mô-men xoắn và tốc độ, đồng thời chúng tôi có thể đề xuất góc xoắn và hình dạng tối ưu cho ứng dụng cụ thể của bạn, cho dù tốc độ cao, mô-men xoắn cao hay cả hai.

Phần kết luận

Việc giảm tiếng ồn và độ rung trong các bánh răng xoắn ốc chính xác là kết quả của sự tương tác được phối hợp cẩn thận giữa hình học, độ chính xác trong sản xuất và khoa học vật liệu. Sự ăn khớp răng tiến triển của các răng xoắn giúp loại bỏ lực tác động của các bánh răng trụ; tỷ lệ chồng chéo cao làm trơn tru việc truyền mô-men xoắn và giảm sự thay đổi độ cứng của lưới; dung sai khắt khe của nhà sản xuất giúp giảm thiểu lỗi truyền động; và các phương pháp xử lý vật liệu và bề mặt làm giảm độ rung còn sót lại. Tại Raydafon Technology Group Co., Limited, nhà máy của chúng tôi đã làm chủ được sự tương tác này qua nhiều thập kỷ kinh nghiệm, sản xuất các sản phẩm Precision Gear mang lại sự êm ái và yên tĩnh đặc biệt trong các ứng dụng đòi hỏi khắt khe nhất.

Nếu bạn đang tìm cách giảm tiếng ồn và độ rung trong hệ thống truyền động bằng bánh răng của mình, chúng tôi mời bạn tham gia cùng đội ngũ kỹ sư của chúng tôi. Chúng tôi cung cấp đầy đủ các loại bánh răng xoắn ốc chính xác, phù hợp với yêu cầu vận hành cụ thể của bạn. Nhà máy của chúng tôi được trang bị công nghệ kiểm tra và mài bánh răng mới nhất, đồng thời các kỹ sư của chúng tôi có chuyên môn để đề xuất sự kết hợp thiết kế, vật liệu và xử lý tối ưu cho ứng dụng của bạn.Hãy liên hệ với Công ty TNHH Tập đoàn Công nghệ Raydafon ngay hôm nayđể thảo luận về các yêu cầu của Precision Gear và khám phá cách chúng tôi có thể giúp bạn đạt được khả năng truyền lực êm hơn, mượt mà hơn và đáng tin cậy hơn.
