Raydafon đúc các bánh răng xoắn ốc bằng nhựa tùy chỉnh bằng POM và nylon tại nhà máy riêng của mình ở Ninh Ba, Trung Quốc. Dụng cụ tiêu chuẩn bao gồm mô-đun M0.1–M2.0, lỗ khoan từ Ø1,40 mm đến Ø3,05 mm, đường kính ngoài Ø10–Ø50 mm (lên đến Ø120 mm trên dụng cụ tùy chỉnh) và chiều rộng mặt 2,0–10,0 mm, với phạm vi nhiệt độ làm việc từ −30 °C đến +100 °C. Bởi vì dạng răng được tạo ra trong khuôn phun chứ không phải cắt, góc xoắn và biên dạng luôn nhất quán trong toàn bộ lô, đồng thời các bánh răng chạy tự bôi trơn và yên tĩnh — độ ồn đo được thấp hơn khoảng 20% ​​so với các bộ truyền động bánh răng thẳng tương đương trong cùng một ứng dụng. Các loại chứa đầy thủy tinh có sẵn khi cần mô-men xoắn hoặc độ cứng cao hơn, và các bánh răng bằng nhựa hoặc kim loại gia công được trích dẫn khi nhựa đúc không thể đáp ứng nhiệm vụ. Gửi bản vẽ hoặc chi tiết mẫu của bạn để kiểm tra dụng cụ và báo giá trong vòng 24 giờ.

Bánh răng xoắn ốc nhựa — POM & Nylon, M0.1 đến M2.0

Bánh răng xoắn ốc đúc phun dành cho các bộ truyền động nhỏ cần chạy êm, không cần bôi trơn và trọng lượng nhẹ. Dụng cụ tiêu chuẩn bao gồm các mô-đun M0.1–M2.0, lỗ khoan từ Ø1,40 đến Ø3,05 mm, đường kính ngoài Ø10–Ø50 mm và chiều rộng mặt 2,0–10,0 mm, với hình dạng răng đúc thay vì răng cắt — nhờ đó duy trì tính nhất quán giữa các răng trong toàn bộ lô.

  • M0.1–M2.0Phạm vi mô-đun tiêu chuẩn
  • Ø1,40–3,05Phạm vi lỗ khoan tiêu chuẩn
  • Ø10–50Phạm vi đường kính ngoài (mm)
  • −30 đến +100Nhiệt độ làm việc (° C)

Nhà sản xuất bánh răng xoắn ốc bằng nhựa tại Trung Quốc - Bánh răng xoắn ốc POM & nylon tùy chỉnh

Raydafon chế tạo các bánh răng xoắn ốc bằng nhựa tại nhà máy riêng của mình ở Ninh Ba, Trung Quốc, dành cho các OEM cần một bánh răng yên tĩnh, tự bôi trơn thay vì bánh răng cắt bằng thép. Các răng bánh răng được hình thành trong khuôn phun, do đó góc xoắn, biên dạng và vị trí lỗ khoan được cố định bằng công cụ thay vì bằng bước gia công sau đó - đó là lý do tại sao hình dạng răng theo từng mẻ vẫn nhất quán và tại sao chi phí đơn vị giảm khi công cụ đang chạy. Người mua điển hình là các nhà chế tạo máy móc nhỏ, nhà sản xuất thiết bị y tế và phòng thí nghiệm, nhà sản xuất thiết bị và máy bơm cũng như bất kỳ ai thay thế cặp bánh răng kim loại được bôi trơn bằng cặp bánh răng nhựa không cần bảo trì.

Dụng cụ tiêu chuẩn là con đường nhanh nhất và rẻ nhất: gửi mô-đun, số lượng răng, góc xoắn, lỗ khoan và chiều rộng bề mặt, và nếu có khuôn, chúng tôi sẽ báo giá từ dụng cụ có sẵn. Khi có hình học mới, chúng tôi sẽ xây dựng công cụ và tạo khuôn cho bản vẽ của bạn. Các sản phẩm liên quan từ cùng một xưởng bao gồmbánh răng xoắn ốcphạm vi bằng kim loại cho mô-men xoắn cao hơn, đầy đủbánh răng nhựadòng ở dạng thúc đẩy, sâu và bên trong, vàbánh răng thúc đẩynếu ổ đĩa của bạn không cần chồng chéo xoắn ốc.

Thông số kỹ thuật

  • Loại sản phẩmBánh răng xoắn ốc (đúc phun)
  • Mô-đun tiêu chuẩnM0.1 – M2.0
  • Vật liệuPolyacetal (POM) / Nylon, các loại chứa đầy thủy tinh theo yêu cầu
  • Lỗ khoan tiêu chuẩnØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Đường kính ngoàiØ10.0 – Ø50.0 mm, lên tới Ø120 mm trên dụng cụ tùy chỉnh
  • Chiều rộng mặt (L)2,0 – 10,0mm
  • Nhiệt độ làm việc−30 °C đến +100 °C
  • Bôi trơnTự bôi trơn, không cần dầu mỡ khi làm việc bình thường
  • Tùy chỉnhMô-đun sang M3.0, số răng, góc xoắn, lỗ khoan, trục, rãnh then, màu sắc

Đặc điểm kỹ thuật tiêu chuẩn. Lỗ khoan, đường kính ngoài và chiều rộng bề mặt linh hoạt trong phạm vi được hiển thị - hãy cho chúng tôi biết các giá trị bạn cần.

Kiểu mô-đun Vật liệu Khoan Đường kính ngoài Chiều rộng mặt (L)
bánh răng xoắn ốc M0.1 – M2.0 Polyaxetat (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (linh hoạt) Ø10.0 – Ø50.0 mm (linh hoạt) 2,0 – 10,0 mm (linh hoạt)

Dung sai và năng lực:bánh răng nhựa đúc có dải dung sai rộng hơn so với bánh răng kim loại cắt và số liệu chính xác phụ thuộc vào mô-đun, độ dày thành và loại vật liệu. Vui lòng nêu rõ dung sai phản lực và khoảng cách trung tâm mà tổ hợp của bạn cần ở giai đoạn báo giá - chúng tôi sẽ xác nhận những gì dụng cụ có thể chứa hoặc đề xuất một thiết bị cắt nếu nhựa không thể đáp ứng được.

POM hoặc Nylon: Chọn chất liệu phù hợp

Polyaxetat (POM)

Lựa chọn mặc định cho các bánh răng có độ chính xác nhỏ. Ma sát thấp, độ cứng cao và kích thước rất ổn định dưới độ ẩm, giúp giữ khoảng cách trung tâm và phản ứng ngược có thể dự đoán được. Tốt nhất cho các bộ truyền động chạy liên tục và cho các cụm lắp ráp trong đó bánh răng phải có dung sai trong nhiều tháng.

Ni-lông (PA)

Cứng hơn và chịu va đập tốt hơn POM, với khả năng giảm sốc và rung tốt hơn, nhưng nó hấp thụ độ ẩm và thay đổi kích thước một chút theo độ ẩm. Phù hợp với các bộ truyền động không liên tục, chịu tải va đập hoặc có độ rung cao hơn là định vị có dung sai chặt chẽ.

Các lớp chứa đầy thủy tinh

Việc bổ sung thêm sợi thủy tinh sẽ tăng độ bền và độ cứng để có mô-men xoắn cao hơn, đồng thời cải thiện khả năng chống rão ở nhiệt độ cao, nhưng làm tăng độ mài mòn của khuôn và giảm nhẹ độ giảm chấn tự nhiên. Chúng tôi sẽ tư vấn về cấp độ và tuổi thọ dự kiến ​​cho nhiệm vụ của bạn.

Nếu yêu cầu về mô-men xoắn của bạn vượt quá khả năng mà nhựa đúc có thể mang lại thì câu trả lời trung thực nhất là một bánh răng cắt — hãy xem phần của chúng tôithiết bị thúc đẩyvà phạm vi bánh răng xoắn ốc bằng kim loại. Chúng tôi thà báo giá đúng bộ phận còn hơn bán một thiết bị nhựa không hoạt động được.

Chi tiết sản phẩm

Các bức ảnh dưới đây thể hiện các bánh răng xoắn ốc bằng nhựa đúc của chúng tôi: dạng răng, trục và lỗ hoàn thiện, cũng như bộ bánh răng đã lắp ráp.

Injection moulded plastic helical gear showing helix angle, tooth form and bore

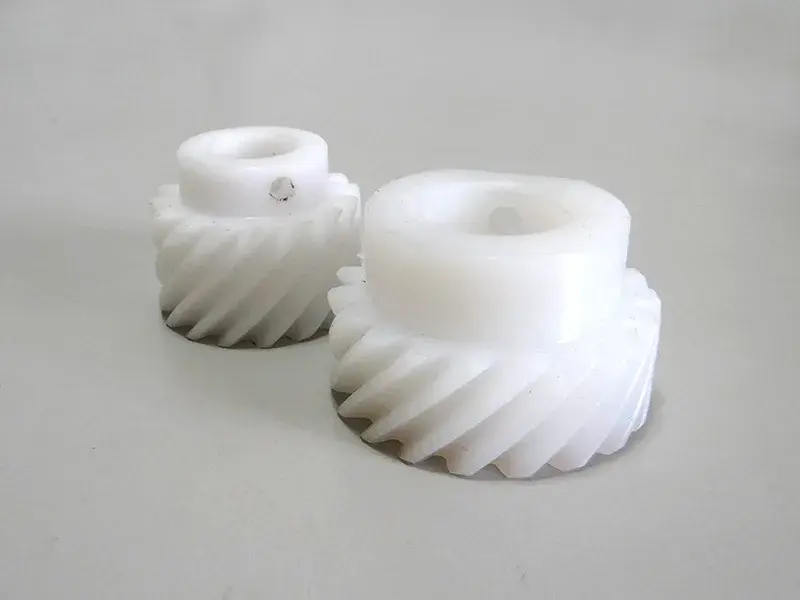

Bánh răng xoắn ốc bằng nhựa đúc - góc xoắn, dạng răng và lỗ khoan hoàn thiện.
Plastic helical gear product photo showing POM gear with hub and standard bore sizes

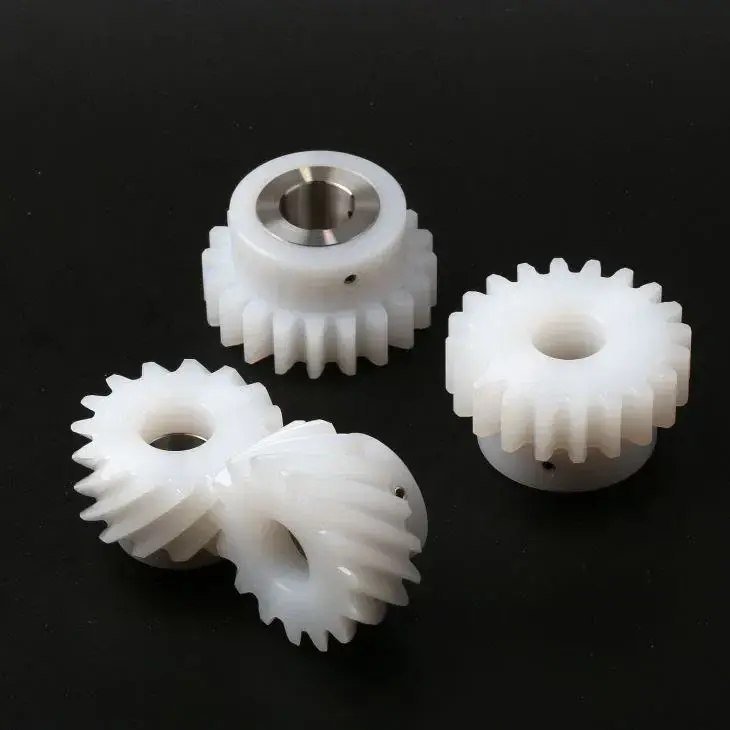

Bánh răng xoắn POM tiêu chuẩn có trục và lỗ khoan chính xác.
Plastic helical gear set assembled in a small drive application

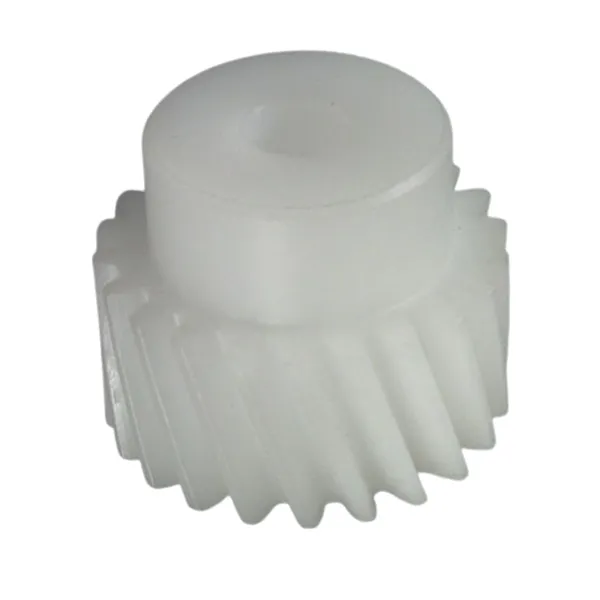

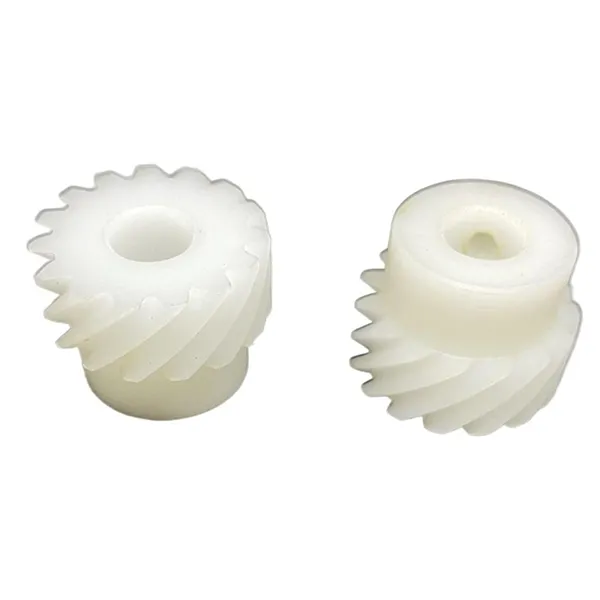

Bộ bánh răng xoắn ốc bằng nhựa được lắp ráp thành một bộ truyền động nhỏ.

Ưu điểm chính

  1. 01

    Tự bôi trơn

    POM và nylon chạy sát vào nhau hoặc chống lại thép mà không có màng dầu hoặc mỡ, do đó, hộp số trước đây cần buồng bôi trơn, vòng đệm và khoảng thời gian bảo dưỡng có thể được chế tạo mà không cần bảo trì.

  2. 02

    Truyền tải yên tĩnh

    Sự chồng chéo xoắn ốc của một răng xoắn ốc tham gia dần dần chứ không phải bằng một tác động duy nhất và bản thân polyme làm giảm độ rung - tiếng ồn đo được trên các bánh răng của chúng tôi thấp hơn khoảng 20% ​​so với các bộ truyền động bánh răng thẳng tương đương trong cùng một ứng dụng.

  3. 03

    Trọng lượng chuyển động qua lại thấp hơn

    Nhựa đúc nhẹ hơn nhiều so với thép hoặc đồng thau, giúp cắt giảm quán tính của các bộ phận được truyền động. Điều đó quan trọng đối với dụng cụ cầm tay, dụng cụ cầm tay, cơ cấu định vị nhỏ và các sản phẩm nhạy cảm với trọng lượng khác.

  4. 04

    Ăn mòn và kháng hóa chất

    Nhựa kỹ thuật không rỉ sét và chống lại hầu hết các axit, kiềm, chất tẩy rửa và chất tẩy rửa tiếp xúc với thực phẩm, vì vậy thiết bị có thể chạy trong môi trường ẩm ướt, bị rửa trôi hoặc ăn mòn nhẹ, nơi thiết bị kim loại cần được mạ.

  5. 05

    Hình học đúc nhất quán

    Hình dạng răng xuất phát từ khoang khuôn, vì vậy mọi bộ phận trong lô về cơ bản là giống hệt nhau — không có hiện tượng dao mài bị trôi, không có sự thay đổi biên dạng từ lần chạy này đến lần chạy khác và bạn sẽ ít tốn công sức kiểm tra hơn nhiều.

  6. 06

    Giá trực tiếp tại nhà máy

    Tất cả công cụ, khuôn đúc và kiểm tra đều diễn ra dưới một mái nhà, không có biên độ giao dịch ở giữa. Đơn giá được điều khiển bởi giai đoạn gia công chứ không phải bởi lớp giữa.

Làm thế nào một bánh răng xoắn ốc truyền mô-men xoắn

Các răng của bánh răng trụ gặp các răng đối ứng cùng một lúc. Các răng của bánh răng xoắn ốc được đặt nghiêng một góc với trục, do đó sự tiếp xúc bắt đầu ở một đầu của răng và quét sang đầu kia, giống như cách khóa kéo đóng lại. Do đó, tải trọng tích tụ dần dần thay vì đến dưới dạng va chạm, đó là lý do chính khiến cặp xoắn ốc chạy mượt mà và êm ái hơn so với cặp trụ thúc đẩy ở cùng tốc độ và tải trọng.

Hiệu ứng thứ hai là chia sẻ tải. Bởi vì một số răng tiếp xúc tại bất kỳ thời điểm nào dọc theo đường chéo đó, lực cần thiết để truyền một mô-men xoắn nhất định sẽ được trải trên một diện tích lớn hơn của sườn răng, do đó áp lực tiếp xúc cục bộ thấp hơn và độ mòn bề mặt chậm hơn. Một chiếc răng nhựa duy nhất chịu toàn bộ tải trọng sẽ bị biến dạng; một bộ răng thì không - đó chính xác là lý do tại sao hình học xoắn ốc phù hợp với các vật liệu tương đối mềm như POM và nylon.

Răng xoắn cũng tạo ra lực đẩy dọc trục dọc theo trục, do đó các ổ trục hoặc vòng đệm lực đẩy trên trục phải có khả năng chịu được lực đó. Đó là một điểm thiết kế đáng để kiểm tra trước khi chỉ định một bánh răng xoắn thay cho bánh răng trụ: sự chồng chéo của các răng mang lại sự yên tĩnh và chia sẻ tải trọng, nhưng nó truyền thêm một lực dọc trục cho phần còn lại của cụm.

Ứng dụng

  • Động cơ hộp số nhỏGiai đoạn giảm yên tĩnh
  • Thiết bị y tế & phòng thí nghiệmỔ đĩa sạch, không cần bôi trơn
  • Thiết bị thực phẩm và đồ uốngCác bộ phận chịu được rửa trôi, kháng hóa chất
  • Thiết bị văn phòng & gia đìnhBộ định thời và truyền động có độ ồn thấp
  • Phụ kiện ô tôGương, ghế ngồi, chốt, bộ truyền động nhỏ
  • Thiết bị & robotỔ đĩa định vị nhẹ, quán tính thấp
  • Máy bán hàng và phân phốiCơ chế tự bôi trơn có tuổi thọ cao
  • Máy bơm & vanBánh răng bên trong không rỉ sét

Nếu ứng dụng của bạn không được liệt kê, hãy gửi bản vẽ hoặc phần mẫu. Trong hầu hết các trường hợp, chúng tôi có thể xác nhận từ mô-đun, lỗ khoan và góc xoắn xem dụng cụ tiêu chuẩn có phù hợp hay cần khuôn mới.

Câu hỏi thường gặp của người mua

  • Những bánh răng này được đúc hoặc gia công từ thanh nhựa?Chúng được đúc phun bằng dụng cụ bằng thép, giúp giữ cho hình dạng răng giống hệt nhau trong toàn bộ lô và giảm chi phí đơn vị. Bánh răng nhựa gia công có sẵn cho nguyên mẫu và khối lượng rất thấp.
  • Mô-men xoắn cực đại mà một bánh răng xoắn nhựa có thể mang được là bao nhiêu?Nó phụ thuộc vào mô-đun, chiều rộng mặt, số lượng răng và loại vật liệu, vì vậy chúng tôi không công bố một con số nào. Gửi mô-men xoắn, tốc độ và chu kỳ nhiệm vụ và chúng tôi sẽ đề xuất mô-đun và vật liệu hoặc cho bạn biết liệu nhiệm vụ có cần bánh răng kim loại hay không.
  • Tôi có cần bôi trơn bánh răng không?Không có trong nhiệm vụ bình thường. POM và nylon có khả năng tự bôi trơn. Để chạy liên tục ở tốc độ cao hoặc tải trọng lớn, một lượng nhỏ mỡ tương thích có thể kéo dài tuổi thọ và chúng tôi sẽ nói như vậy ở giai đoạn báo giá nếu nhiệm vụ của bạn cần.
  • Bạn có thể giữ những dung sai nào đối với hình dạng lỗ khoan và răng?Các bộ phận đúc giữ dải rộng hơn so với các bánh răng cắt. Hãy cho chúng tôi biết khoảng cách trung tâm và dung sai phản ứng ngược mà bộ phận lắp ráp của bạn cần và chúng tôi sẽ xác nhận xem dụng cụ có thể đáp ứng được hay không hoặc báo giá một bộ phận gia công nếu không thể.
  • Chi phí dụng cụ và thời gian thực hiện cho một thiết bị tùy chỉnh là bao nhiêu?Chi phí dụng cụ phụ thuộc vào mô-đun, số lượng khoang và kích thước bánh răng; các mô-đun lớn hơn và các công cụ nhiều khoang có giá cao hơn. Sau khi bản vẽ được phê duyệt, chúng tôi sẽ xác nhận thời gian thực hiện công cụ và lịch trình mẫu với báo giá, thông thường trong vòng 24 giờ kể từ khi nhận được bản vẽ.
  • Bạn có thể so sánh một phần mẫu mà chúng tôi đã sử dụng không?Đúng. Gửi mẫu hoặc bản vẽ kích thước - mô-đun, số răng, góc xoắn, lỗ khoan, chiều rộng mặt và vật liệu. Chúng tôi sẽ xác nhận xem nó có phù hợp với dụng cụ hiện có hay cần khuôn mới và báo giá theo cách nào đó.

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá bánh răng xoắn ốc bằng nhựa

Gửi chi tiết bản vẽ hoặc mẫu của bạn - mô-đun, số răng, góc xoắn, lỗ khoan, chiều rộng mặt, vật liệu và số lượng. Chúng tôi xác nhận xem có cần dụng cụ tiêu chuẩn phù hợp hay khuôn mới hay không và trả lời về giá cả cũng như thời gian giao hàng trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Các số liệu được trích dẫn (giảm tiếng ồn, phạm vi nhiệt độ, mô-đun và phạm vi lỗ khoan) đề cập đến dụng cụ tiêu chuẩn và điều kiện làm việc bình thường. Vui lòng xác nhận bản vẽ cuối cùng và loại vật liệu trước khi đặt hàng.
