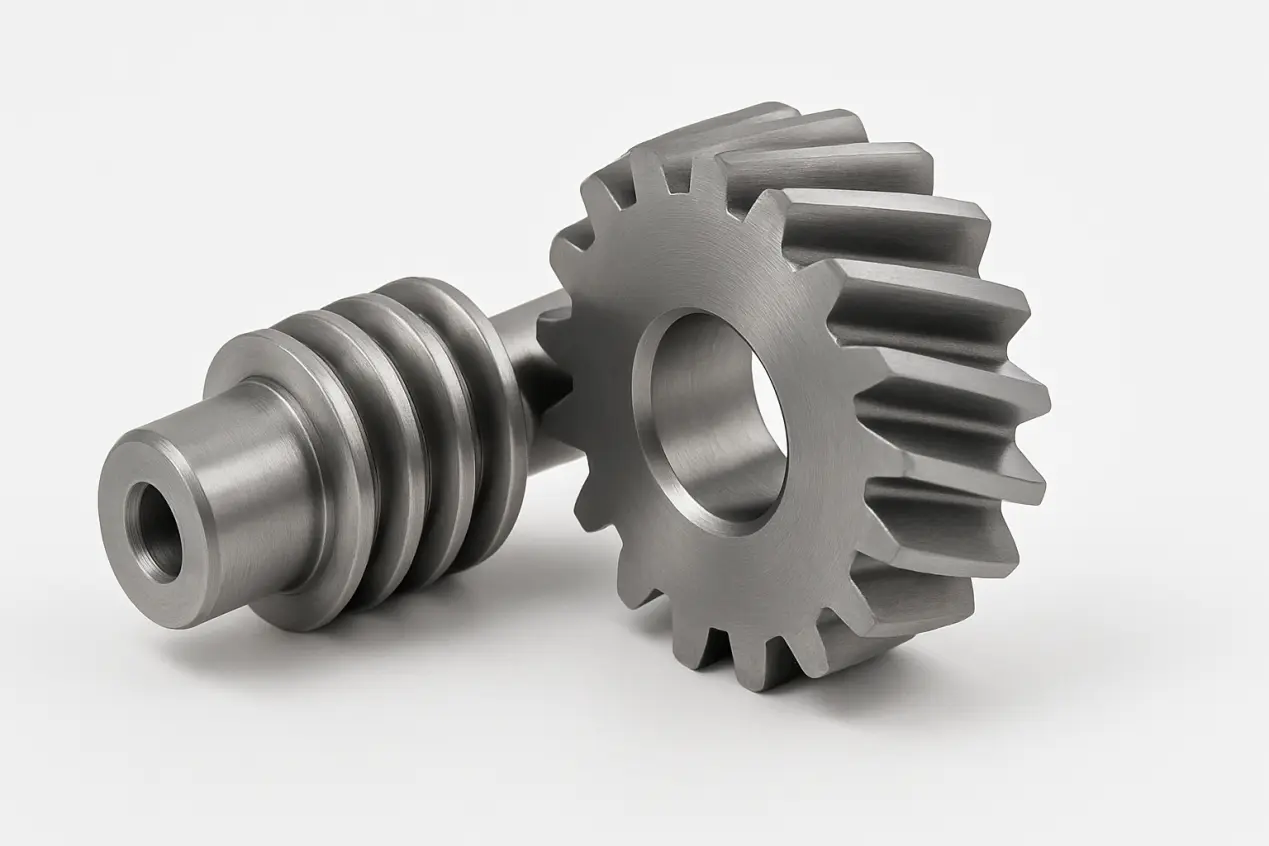

Thiết bị vít

RaydafonTất cả các bánh răng vít được xử lý bằng phay CNC và độ chính xác bề mặt răng có thể đạt đến mức ISO 7, đặc biệt phù hợp với các hệ thống trục so le với yêu cầu cao đối với sự ổn định và góc truyền. Trong các kịch bản như truyền tải máy móc dệt, cho ăn xoắn ốc của thiết bị đóng gói, ổ trục vít dẫn của thiết bị y tế và cơ chế định vị góc của thiết bị tự động hóa, các sản phẩm của chúng tôi cho thấy khả năng chống mài mòn tốt và sự ổn định chia lưới. Mỗi sản phẩm hoàn thành quá trình cắt, xử lý nhiệt, hoàn thiện bề mặt răng để kiểm tra cuối cùng trong nhà máy riêng của nó. Các tham số chính như lỗi chì và độ chính xác của góc xoắn được kiểm tra từng mảnh bởi trung tâm đo bánh răng để đảm bảo rằng độ thanh thải chia lưới được kiểm soát ở mức ≤0,04mm.

Ba ưu điểm sản phẩm chính của thiết bị vít Raydafon là:

Cấu trúc linh hoạt: Hỗ trợ thiết kế trục so le với các góc từ 30 ° đến 90 °, giải quyết vấn đề cấu trúc mà các bánh răng Spur không thể truyền;

Độ bền mạnh: Hàng hóa được chứa đầy bề mặt và làm nguội, độ cứng đạt HRC55-60, tuổi thọ dịch vụ liên tục có thể vượt quá 5000 giờ;

Hiệu suất truyền cao: Sau khi tối ưu hóa góc xoắn, hiệu suất đạt 95%, trong khi giảm đáng kể tiếng ồn hoạt động của hệ thống và cải thiện tính ổn định của toàn bộ máy.

Trong lĩnh vực tùy biến cao cấp, Raydafon cung cấp một cấu trúc dẫn đầu kép có thể đạt được vị trí "không có phản ứng dữ dội", đặc biệt phù hợp với thiết bị bán dẫn và dụng cụ hàng không. Ví dụ, thiết bị vít mà chúng tôi cung cấp cho một công ty bán dẫn kiểm soát sai số định vị của nền tảng wafer trong vòng ± 0,01mm bằng cách tối ưu hóa hình dạng răng và khả năng chịu xử lý, giành được sự công nhận cao từ khách hàng.

Chọn Raydafon'sthiết bị vítCó nghĩa là chọn thành phần lõi truyền tải điện "độ chính xác cao, độ thích ứng cao", cho phép thiết bị của bạn luôn luôn hoạt động hiệu quả và đáng tin cậy trong một cấu trúc so le phức tạp. Chúng tôi cũng cung cấp thiết bị vát, thiết bị tăng cường và các sản phẩm hỗ trợ khác để đáp ứng nhu cầu đa dạng của khách hàng. Chào mừng bạn đến với chúng tôi để lấy mẫu, hướng dẫn sử dụng hoặc thông tin kỹ thuật và các kỹ sư kỹ thuật của chúng tôi sẽ cung cấp các giải pháp phù hợp trong vòng 24 giờ.

Cách sử dụng bánh răng vít

Bánh răng vítchủ yếu được sử dụng để truyền năng lượng giữa hai trục không song song, so le, với góc chung là 90 °. Một đặc điểm đáng chú ý của loại bánh răng này là bề mặt răng nghiêng. Răng không tiếp xúc tuyến tính, mà là tiếp xúc điểm hoặc tiếp xúc vát, khiến chúng yên tĩnh hơn và ít rung hơn trong quá trình hoạt động, và phù hợp với các cấu trúc cơ học tốc độ trung bình và thấp với yêu cầu nhiễu.

Trong sử dụng thực tế, bước đầu tiên là xác nhận rằng vị trí cài đặt phù hợp với góc trục. Đặc biệt là khi được sử dụng trong thiết bị in, máy xoắn hoặc hệ thống phân phối y tế, độ lệch góc sẽ gây ra sự chia lưới kém hoặc hú. Thứ hai, một cặp bánh răng vít với các mô -đun phù hợp, góc xoắn và số lượng răng phải được chọn để đảm bảo truyền thông thường. Hướng xoay của các bánh răng cũng cần được sử dụng theo cặp, thường là sự kết hợp bên trái và không thể được trộn lẫn.

Về mặt bôi trơn, do khu vực tiếp xúc nhỏ của bề mặt răng và ma sát tập trung, nên sử dụng vùng phủ sóng dầu mỡ hoặc dầu, đặc biệt là trong hoạt động dài hạn hoặc các dịp tải nặng như đường truyền tự động và nền tảng thử nghiệm. Đối với các thiết bị có các yêu cầu chính xác định vị cao (như cơ chế xử lý chất bán dẫn), các mô hình có quy trình mài mịn có thể được chọn để giảm độ thanh thải chia lưới và cải thiện khả năng định vị lặp đi lặp lại.

Ngoài ra, không nên sử dụng các bánh răng vít cho các dịp truyền tải đảo ngược vì chúng không có khả năng chia lưới đối xứng. Nếu bị buộc phải chạy theo cả hai hướng, nó sẽ tăng hao mòn và thậm chí gây ra bỏ răng, ảnh hưởng đến tuổi thọ dịch vụ.

Raydafon có nhiều năm xử lý và kinh nghiệm hỗ trợ trong lĩnh vực bánh răng vít. Chúng tôi có thể hỗ trợ trong việc cung cấp thiết kế răng, tính toán tải và đề xuất bôi trơn dựa trên cấu trúc lắp ráp của khách hàng và các thông số làm việc. Chọn một cấu trúc phù hợp chỉ là bước đầu tiên. Chỉ bằng cách sử dụng nó một cách khoa học, hệ thống truyền tải có thể chạy ổn định trong một thời gian dài hơn.
