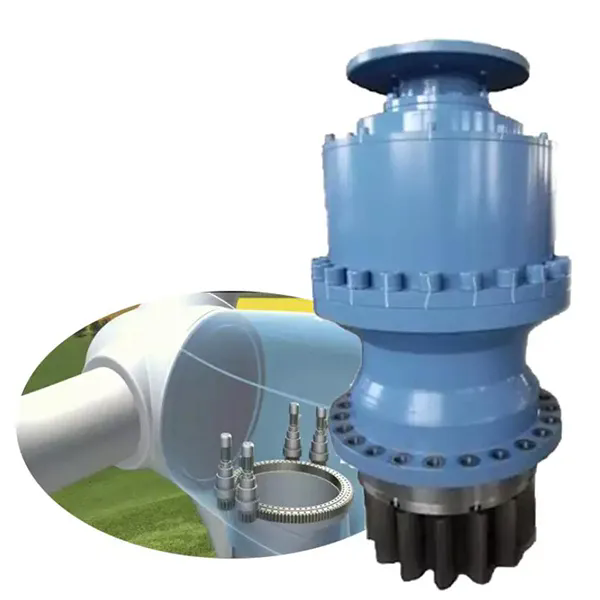

Hộp số tuabin gióChuyển đổi vòng quay cánh quạt tốc độ thấp thành đầu vào máy phát tốc độ cao. Một thất bại có thể dẫn đến chi phí thời gian chết đáng kể. Hiểu các thành phần phức tạp này không chỉ là một đường cong học tập kỹ thuật; Điều quan trọng là tối đa hóa lợi tức đầu tư cho các trang trại gió. Là một OEM hàng đầu,RaydafonThiết kế mọi thành phần của hộp số để đáp ứng các tiêu chuẩn cao nhất về độ bền, độ chính xác và hiệu quả. Một hiện đạiHộp số tuabin gióTích hợp ba giai đoạn truyền chính vào một hệ thống duy nhất. Các chức năng tương ứng và các thành phần chính của họ được liệt kê dưới đây.
Chức năng:
Xử lý mô-men xoắn đầu vào cao (lên đến 6 mn · m) từ trục rôto với tốc độ 6-20 vòng / phút.
Các thành phần chính:
Mặt trời: Truyền mô -men xoắn đến bánh răng mặt trời của ba đến năm bánh răng hành tinh.
Hành tinh bánh răng: Xoay quanh bánh răng mặt trời được gắn trên tàu sân bay hành tinh.
Thiết bị vòng: Một bánh răng bên ngoài cố định với răng bên trong.
Cấu trúc hành tinh: Kết nối các bánh răng hành tinh với trục trung gian.
Chức năng: Sử dụng bánh răng xoắn ốc để tăng tốc độ 10-15 lần. Các thành phần chính:
PINION INPUT: Được điều khiển bởi người vận chuyển bánh răng hành tinh.
Thiết bị trung gian: chuyển chuyển động sang giai đoạn tốc độ cao.
Trục: Thép hợp kim cao, thiết kế chống mỏi.
Vòng bi: Vòng bi tiếp xúc góc chính xác.
Chức năng: Tăng tốc độ cuối cùng của máy phát lên 1.500-1,800 vòng / phút.
Các thành phần chính:
PINION đầu ra: Kết nối với khớp nối máy phát.
Hệ thống bôi trơn: Bôi trơn phản lực và giật gân.
Mạch làm mát: Bộ trao đổi nhiệt dầu-dầu.
Hộp số tuabin gióCác hệ thống hỗ trợ quan trọng:
Thành phần | Chức năng | Tiêu chuẩn Raydafon |
Nhà ở | Tính toàn vẹn về cấu trúc / Căn chỉnh thành phần | Gang gang (GGG-70) với các dải được tối ưu hóa FEA |
Vòng bi | Giảm thiểu ma sát quay | Thương hiệu cấp-1 (SKF/Timken) với L10 Life> 175, 000 giờ |
Hải cẩu | Loại trừ chất gây ô nhiễm | Triple-Labyrinth + SEALS (Bảo vệ IP55) |
Hệ thống làm mát | Duy trì độ ổn định độ nhớt dầu | Van nhiệt tích hợp (phạm vi hoạt động 40 nhiệt80 ° C) |
Khớp nối | Bồi thường sai lệch | Loại cơ hoành linh hoạt (dung sai góc 0,5 °) |
