Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / PHÒNG THỦY LỰC

Nhà sản xuất xi lanh thủy lực xe nâng để cung cấp OEM, thay thế hậu mãi và sửa chữa hiện trường

Raydafon sản xuất xi lanh thủy lực xe nâng cho xe nâng điện, xe nâng đốt trong, xe nâng và thiết bị kho bãi. Mỗi thiết bị đều được chế tạo dựa trên lỗ khoan, hành trình, đường kính thanh và kiểu đầu kết nối đã được xác nhận, sau đó được kiểm tra áp suất trước khi rời khỏi dây chuyền lắp ráp để có thể đi thẳng lên xe tải mà không cần điều chỉnh.

Chúng tôi cung cấp cho các nhà máy sản xuất toàn bộ máy, các nhà tích hợp hệ thống thủy lực, các đại lý phụ tùng khu vực và các đơn vị dịch vụ chịu trách nhiệm về thiết bị đầu cuối. Xi lanh được xuất khẩu sang Châu Âu, Đông Nam Á và Nam Mỹ, đáp ứng cả nhu cầu thiết bị gốc và thay thế hậu mãi.

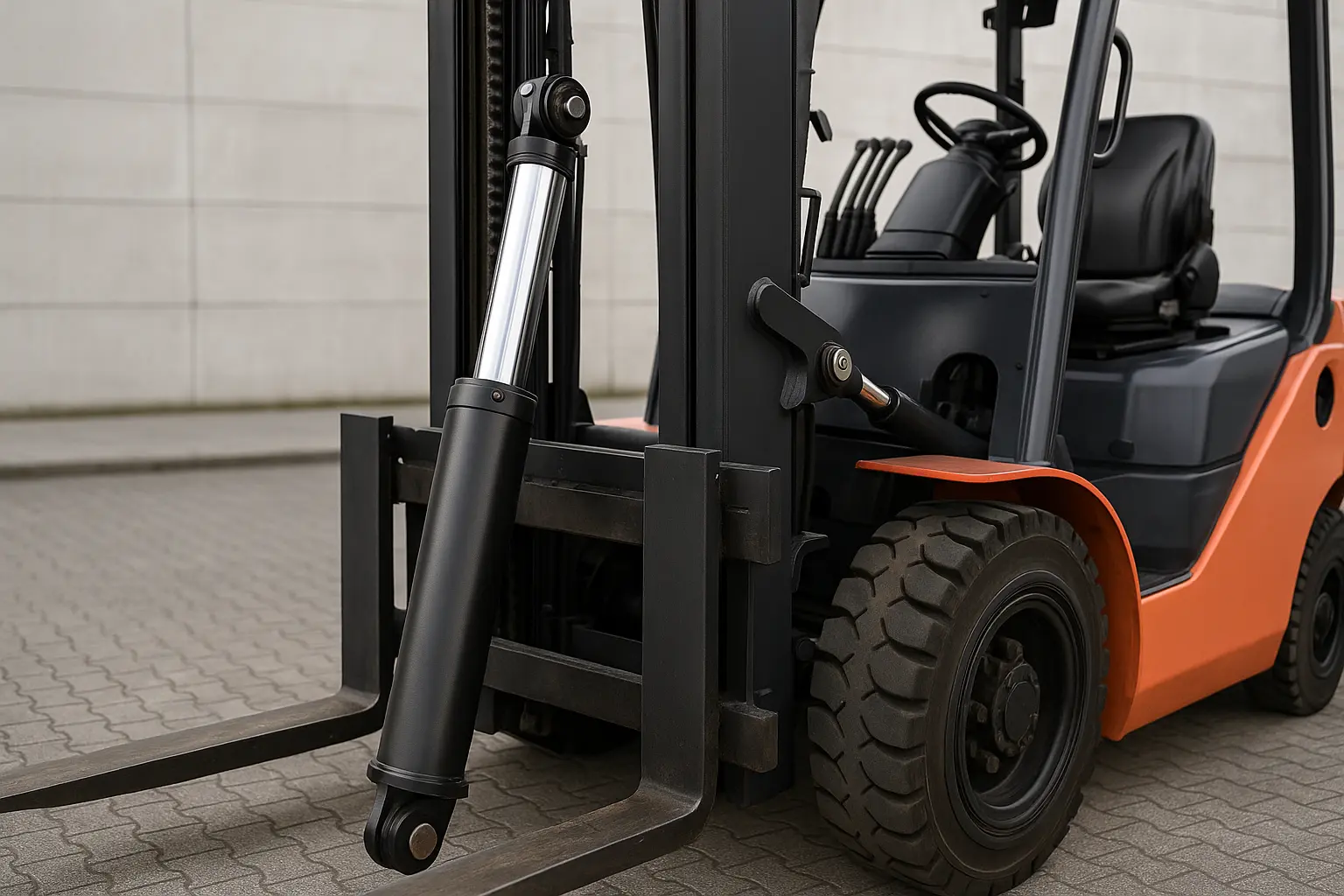

Forklift hydraulic cylinder manufactured by Raydafon
Xi lanh thủy lực xe nâng được sản xuất với các kích thước chính được gia công bằng máy CNC, được niêm phong trong quy trình được kiểm soát, sau đó được kiểm tra áp suất trước khi gửi đi.
1,5–18 tấnBảo hiểm trọng tải xe nâng
7–14 MPaPhạm vi áp suất làm việc
Nâng / NghiêngCác loại chức năng tiêu chuẩn
CNCKiểm soát kích thước chính
OEM / ODMTùy chỉnh dựa trên bản vẽ
01

Cung cấp xi lanh thủy lực xe nâng cho các cơ cấu nghiêng, nâng và dịch chuyển bên

Các chức năng khác nhau của xe nâng đặt ra những yêu cầu khác nhau đối với xi lanh. Xi lanh nghiêng, xi lanh nâng và xi lanh dịch chuyển bên không thể thay thế cho nhau - mỗi xi lanh cần có lỗ khoan, hành trình, tỷ lệ thanh truyền và hình dạng lắp đặt riêng để phù hợp với khung nâng và vận chuyển mà nó vận hành.

  • Xi lanh nghiêng cho càng nâng và điều khiển góc cột buồm
  • Xi lanh nâng để nâng và hạ cột
  • Xi lanh cơ cấu dịch chuyển bên
  • Gói thủy lực xe nâng điện
  • Xi lanh xe nâng đốt trong
  • Xe nâng và thiết bị xếp dỡ kho
  • Tùy chỉnh lỗ khoan và nét vẽ trên bản vẽ
  • Thay thế cho số bộ phận hiện có

Điều gì quyết định xi lanh bên phải

  • Trọng tảiXe nâng từ 1,5 tấn đến 18 tấn cần có kích thước lỗ khoan và độ dày thành khác nhau.
  • Chức năngNhiệm vụ nghiêng, nâng và dịch chuyển bên tạo ra các hướng tải và chu kỳ tải khác nhau.
  • gắn kếtCác kết nối chốt, mặt bích hoặc chốt phía trước và phía sau phải khớp với cột và khung.
  • Môi trườngBụi, độ ẩm và hoạt động thường xuyên đòi hỏi lớp hoàn thiện thanh và lớp bịt thích hợp.

Các bộ phận chính được làm từ thép hợp kim cường độ cao, với bề mặt thanh được mạ điện hoặc mạ crôm cứng được xử lý để chống ăn mòn và mài mòn. Kết quả là chuyển động trơn tru, phản hồi nhanh và độ kín ổn định khi vận hành thường xuyên hàng ngày, không chỉ trong tuần đầu tiên sau khi lắp đặt.

02

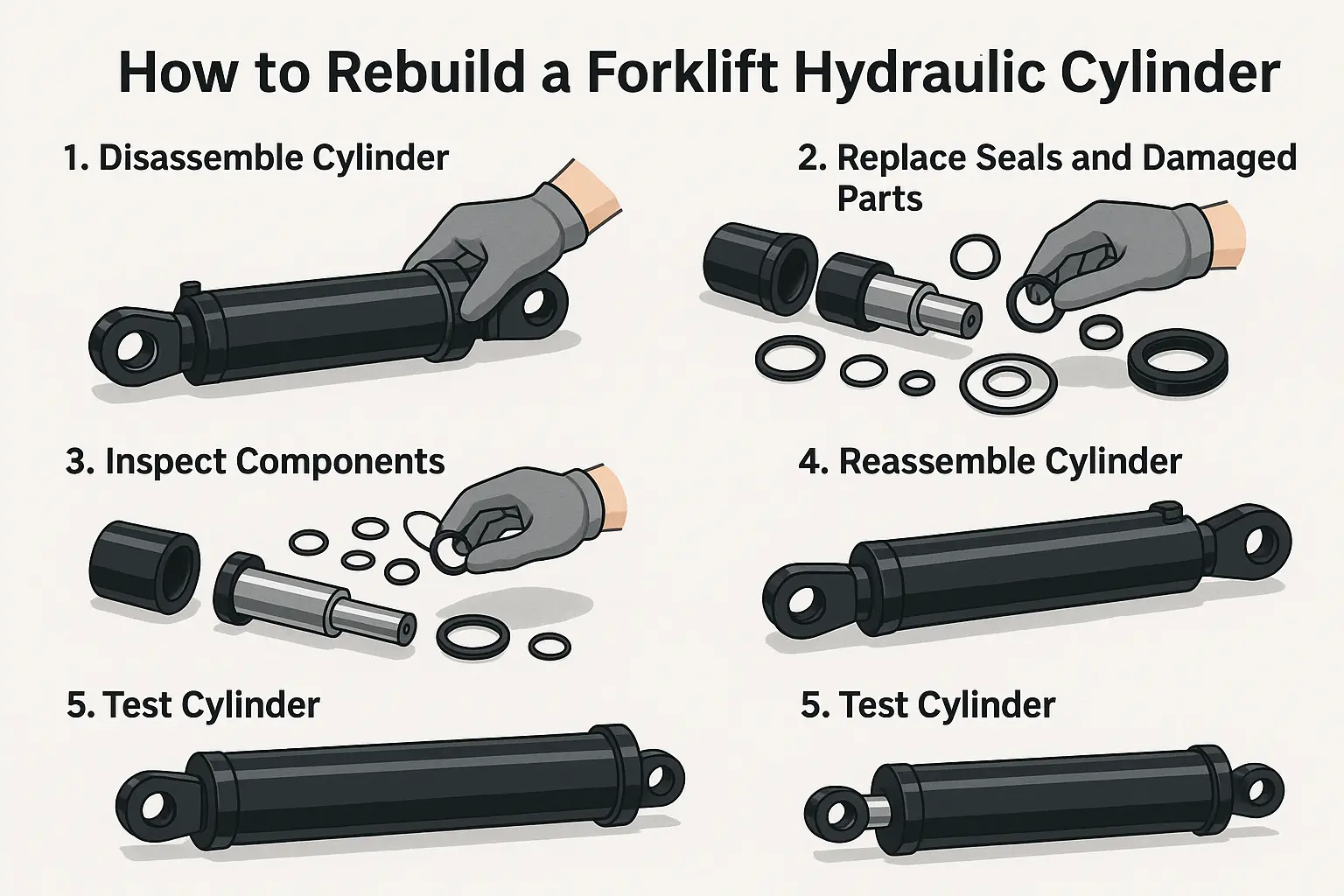

Làm thế nào để xây dựng lại một xi lanh thủy lực xe nâng

Việc đóng lại xi lanh thủy lực xe nâng không chỉ đơn giản là tháo nắp cuối và thay thế vòng cao su. Quá trình này có năm giai đoạn và mỗi giai đoạn đều quan trọng - bỏ qua một bước và thiết bị sẽ lại rò rỉ trong vòng vài ngày sau khi hoạt động trở lại.

  1. Giảm áp suất và tháo xi lanh Xả áp suất hệ thống, ngắt kết nối đường thủy lực và tháo xi lanh ra khỏi xe tải. Nới lỏng các bu lông nắp cuối bằng cờ lê và kéo cụm thanh piston ra từ từ, chú ý không làm xước lỗ khoan xi lanh. Nếu có nhiều dầu bên trong, hãy xả sạch và làm sạch trước khi tiếp tục.
  2. Kiểm tra mọi thành phần bị loại bỏ Kiểm tra lần lượt các piston, thanh truyền và vòng đệm xem có bị biến dạng, mài mòn, mất cạnh hoặc rỉ sét không. Một vết mòn duy nhất có thể là nguyên nhân gây rò rỉ, vì vậy đừng bỏ qua việc kiểm tra chặt chẽ.
  3. Thay thế tất cả các con dấu cũ hoặc bị hư hỏng Xác nhận thông số kỹ thuật trước khi lắp. Một số xi lanh sử dụng các vòng đệm kết hợp và việc lắp đặt chúng sai hướng sẽ gây ra hỏng hóc ngay lập tức bất kể phần còn lại của quá trình xây dựng lại được thực hiện tốt như thế nào.
  4. Lắp ráp lại theo thứ tự ban đầu Lắp thanh piston nhẹ nhàng và giữ cho trục trung tâm thẳng hàng. Nếu thanh không được đặt đúng tâm, ngay cả xi lanh được chế tạo lại chính xác cũng sẽ bị rò rỉ trong vòng vài ngày sau khi vận hành.
  5. Kiểm tra áp suất trước khi tân trang lại Lắp xi lanh đã lắp ráp lên thiết bị kiểm tra áp suất và kiểm tra rò rỉ hoặc kẹt bên trong. Chỉ sau khi vượt qua bài kiểm tra, nó mới được lắp lại trên xe nâng.
Forklift hydraulic cylinder rebuild process
Việc kiểm tra, thay thế vòng đệm và lắp ráp lại chính xác mang lại thành công lớn nhất cho việc xây dựng lại - thử nghiệm áp suất đã xác nhận điều đó.

Khi xây dựng lại là không đáng

Nếu cần piston bị cong hoặc lỗ khoan xi lanh bị thủng nghiêm trọng thì việc xây dựng lại sẽ không thể thực hiện được. Thay thế là con đường kinh tế hơn. Raydafon cung cấp đầy đủ các bộ phận và xi lanh thủy lực của xe nâng, cùng với bộ dụng cụ sửa chữa theo yêu cầu - phù hợp cho những người sửa chữa xe nâng và kỹ sư thiết bị cần đưa xe tải trở lại hoạt động trong cùng ngày.

03

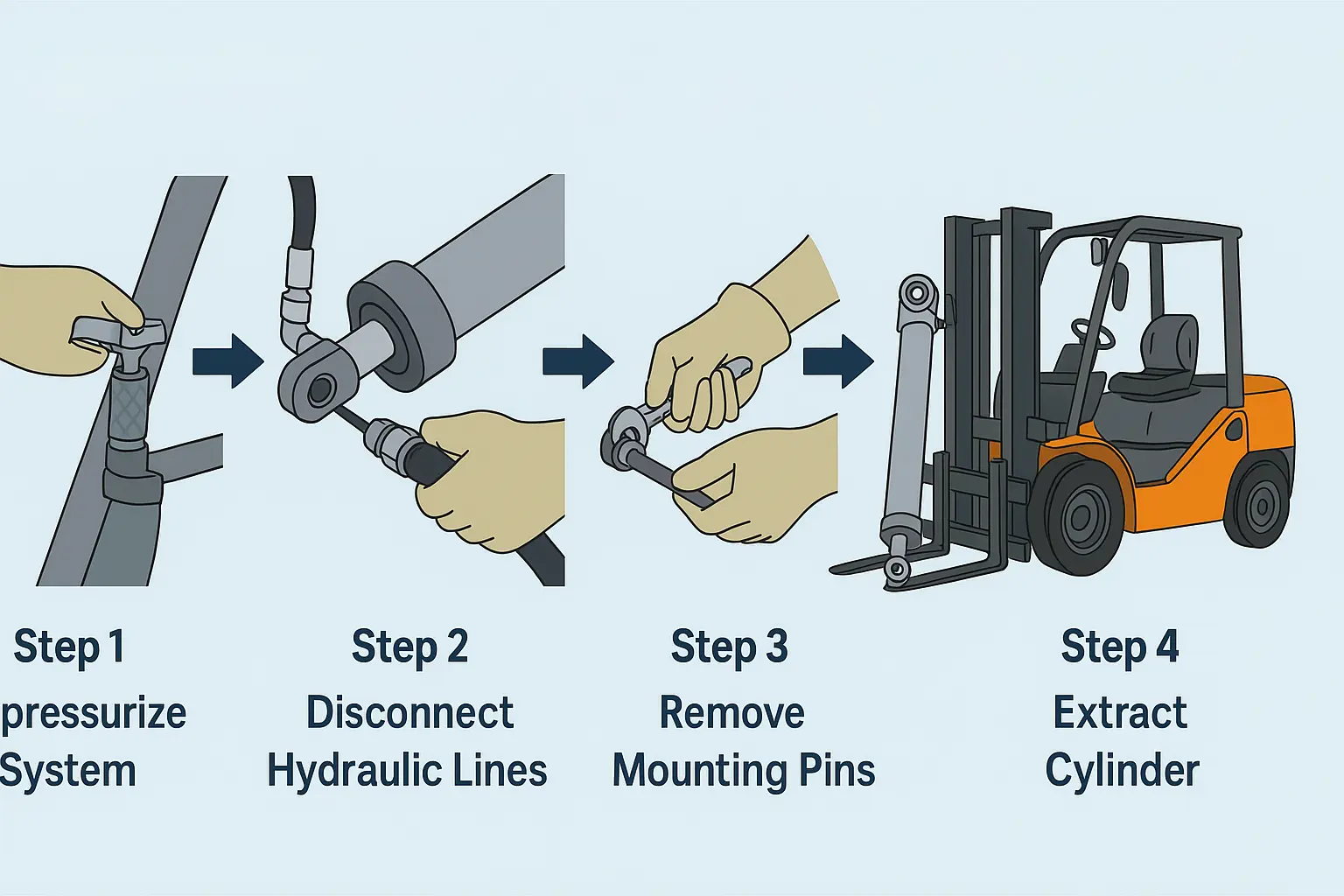

Cách tháo xi lanh thủy lực khỏi xe nâng

Trình tự loại bỏ và chi tiết xử lý xác định xem công việc này có mất 20 phút hay làm hỏng các bộ phận xung quanh hay không. Bốn giai đoạn dưới đây là quy trình tiêu chuẩn mà các đối tác dịch vụ của chúng tôi tuân theo.

Giải phóng áp lực Tắt xe nâng và để hệ thống thủy lực giảm áp suất một cách tự nhiên. Đợi vài phút để đảm bảo tất cả áp suất đã được xả hết trước khi chạm vào bất kỳ kết nối nào.
Ngắt kết nối các đường dầu Quấn khớp bằng vải để hứng dầu dư, tháo ống cao áp ra khỏi xi lanh và đánh dấu để có thể kết nối lại vào đúng vị trí.
Tháo các chốt hoặc bu lông cố định Xi lanh thường được kết nối với cột hoặc khung bằng các chốt phía trước và phía sau. Xác định vị trí các chốt, tháo bất kỳ vòng giữ nào trước, sau đó đập các chốt hoặc tháo bu lông.
Nhấc xi lanh ra Thân xi lanh nặng. Sử dụng hai người hoặc một dây treo, tránh va chạm vào cấu trúc xung quanh và giữ miệng xi lanh hướng lên trên để dầu dư không tràn ra ngoài.
Removing a hydraulic cylinder from a forklift
Sau khi tháo ra, hãy bịt kín cổng dầu ngay lập tức để tránh bụi lọt vào và chống rỉ sét trong quá trình bảo quản hoặc vận chuyển.

Sau khi lấy xi lanh ra khỏi xe tải, hãy bịt kín cổng dầu ngay. Raydafon cung cấp các sản phẩm xi lanh thủy lực và bộ đệm kín phù hợp với nhiều mẫu xe nâng, vì vậy người dùng có thể khôi phục hoạt động của thiết bị một cách nhanh chóng thay vì phải chờ đợi các bộ phận tùy chỉnh.

04

Chúng tôi cung cấp cho ai

Kênh 01

Nhà sản xuất xe nâng

Phát triển OEM và ODM dựa trên bản vẽ máy và yêu cầu kỹ thuật, bao gồm xe nâng đặc biệt và cấu hình cao cấp.

Kênh 02

Tích hợp hệ thống thủy lực

Nguồn cung cấp xi lanh phù hợp với thiết kế gói thủy lực, có xác nhận bản vẽ, xem xét mẫu và lập kế hoạch giao hàng.

Kênh 03

Các đơn vị dịch vụ và bảo trì

Xi lanh thay thế và bộ dụng cụ sửa chữa để bảo trì thiết bị đầu cuối, có khả năng đáp ứng nhanh cho các yêu cầu trong thời gian ngắn.

05

Giới thiệu về Raydafon

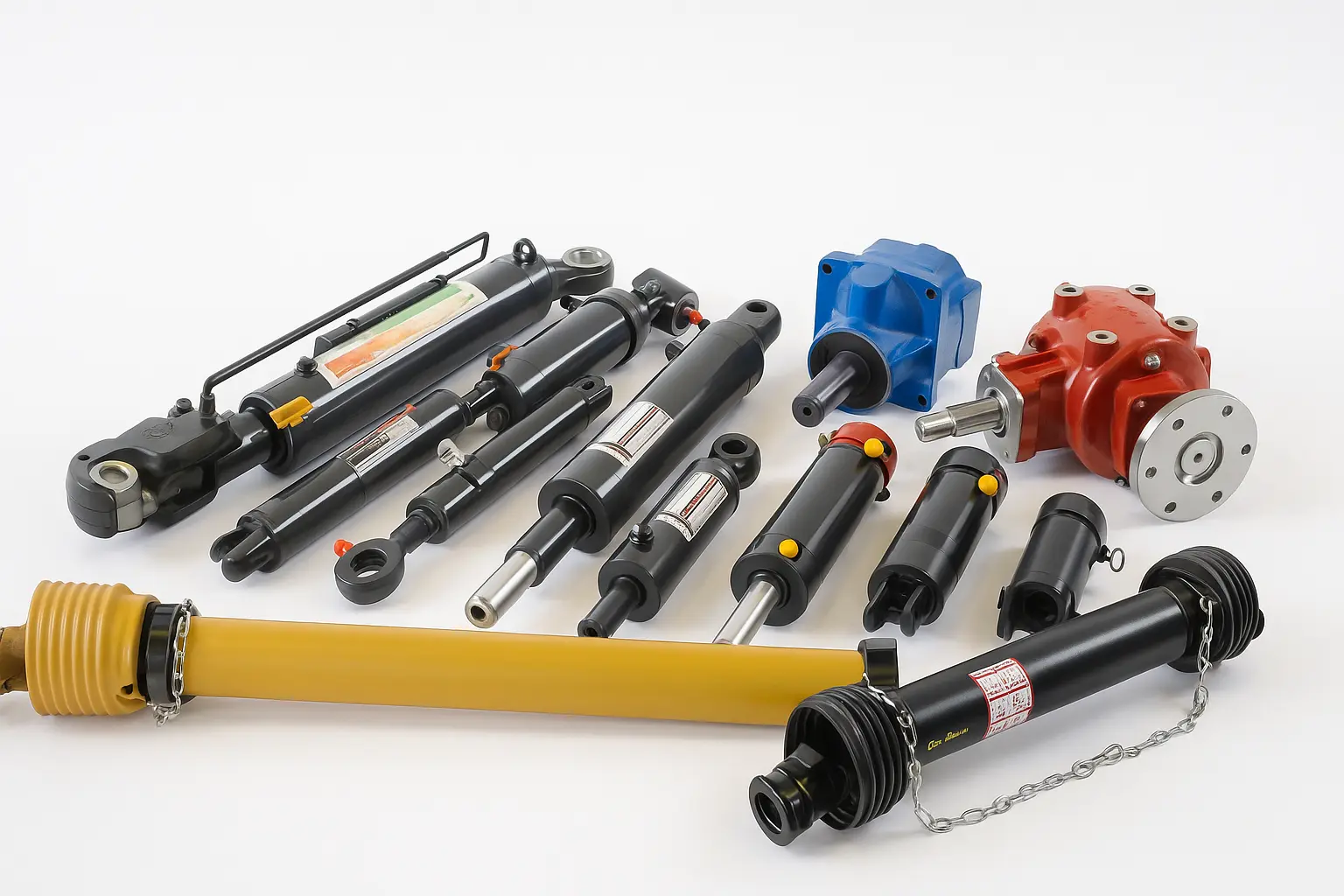

Raydafon hydraulic cylinder factory
Raydafon sản xuất xi lanh thủy lực cho xe nâng, cần cẩu di động, xe chở rác, phương tiện làm việc trên không và các phương tiện đặc biệt khác.

Raydafon là nhà sản xuất tập trung vào các giải pháp hệ thống thủy lực và truyền động. Chúng tôi không dựa vào ngôn ngữ quảng cáo — chúng tôi xây dựng sản phẩm một cách ổn định và để chất lượng đáng tin cậy thúc đẩy hoạt động kinh doanh. Trong những năm qua, chúng tôi đã tập trung vào việc phát triển và sản xuất xi lanh thủy lực, với nhiều mẫu mã đa dạng và khả năng thích ứng linh hoạt cho máy móc xây dựng và các ứng dụng xe đặc biệt.

Ngoài xi lanh thủy lực xe nâng, dòng sản phẩm của chúng tôi bao gồm xi lanh thủy lực cần cẩu di động, xi lanh thủy lực xe chở rác và xi lanh thủy lực của phương tiện làm việc trên không, tất cả đều sử dụng vật liệu có độ bền cao và xử lý chính xác để hoạt động ổn định trong điều kiện làm việc tần số cao, áp suất cao.

Bên cạnh xi lanh thủy lực, Raydafon cung cấp dòng sản phẩm truyền tải điện hoàn chỉnh bao gồmTrục PTO, hộp số nông nghiệp, bánh răng chính xácVàhộp số hành tinh. Các nhà sản xuất toàn bộ máy, thợ sửa chữa và đại lý phụ tùng có thể lấy nhiều bộ phận từ một nhà cung cấp, loại bỏ công việc phối hợp trùng lặp.

06

Câu hỏi thường gặp về xi lanh thủy lực xe nâng

Tôi cần cung cấp thông tin gì để báo giá?

Gửi trọng tải xe nâng, chức năng xi lanh (nâng, độ nghiêng hoặc dịch chuyển bên), lỗ khoan, đường kính thanh, hành trình, kiểu đầu kết nối, kích thước lắp đặt và áp suất làm việc. Bản vẽ, ảnh mẫu hoặc số bộ phận hiện có sẽ tăng tốc độ xác nhận đáng kể.

Bạn có thể cung cấp một sự thay thế cho một xi lanh xe nâng hiện có?

Đúng. Gửi số bộ phận ban đầu hoặc bản vẽ có kích thước và chúng tôi sẽ xác nhận sự trùng khớp. Đây là con đường phổ biến nhất cho nhu cầu thay thế hậu mãi.

Bạn có cung cấp bộ dụng cụ sửa chữa cũng như xi lanh hoàn chỉnh không?

Đúng. Bộ dụng cụ sửa chữa có thể được cung cấp theo yêu cầu của khách hàng, rất hữu ích cho những người sửa chữa xe nâng và kỹ sư thiết bị cần khôi phục xe tải tại chỗ.

Những xi lanh này hoạt động ở áp suất nào?

Xi lanh thủy lực xe nâng thường hoạt động trong phạm vi 7–14 MPa tùy thuộc vào trọng tải và chức năng của xe nâng. Mỗi xi lanh được kiểm tra áp suất trước khi vận chuyển để xác nhận hiệu suất ở mức quy định.

Xử lý bề mặt nào được sử dụng trên thanh piston?

Các bộ phận chính được làm từ thép hợp kim cường độ cao với bề mặt thanh được mạ điện hoặc mạ crom cứng được xử lý chống ăn mòn và mài mòn, thích hợp cho hoạt động thường xuyên và môi trường làm việc khắc nghiệt.

Bạn có hỗ trợ các kiểu khoan, nét và kết nối tùy chỉnh không?

Đúng. Chúng tôi cung cấp các giải pháp tùy chỉnh với các đường kính xi lanh, hành trình và kiểu đầu kết nối khác nhau phù hợp với mẫu xe nâng cụ thể và cường độ vận hành, bao gồm các dự án OEM và ODM.

Yêu cầu báo giá xi lanh thủy lực xe nâng

Gửi mô hình xe nâng, chức năng xi lanh, lỗ khoan, hành trình và chi tiết lắp đặt. Raydafon sẽ xác nhận thông số kỹ thuật và gửi lại báo giá kèm theo thời gian thực hiện - cho dù bạn là nhà sản xuất xe nâng, nhà tích hợp hệ thống thủy lực hay đơn vị bảo trì.

View as

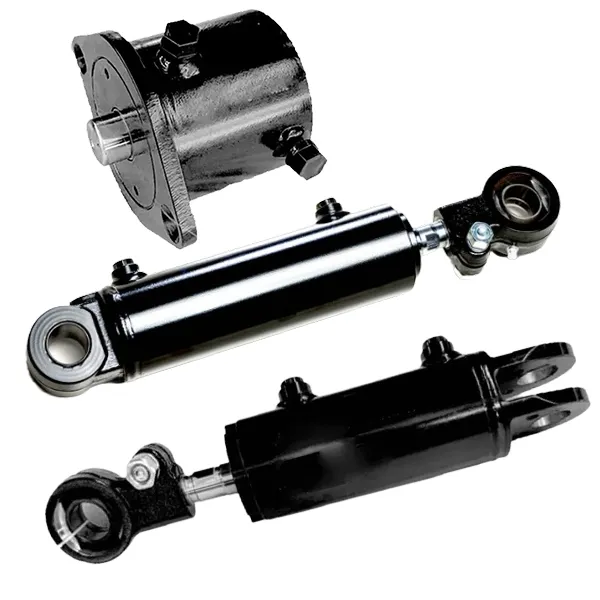

Xi lanh nghiêng xe nâng

Xi lanh nghiêng xe nâng

Xi lanh nghiêng xe nâng Raydafon là xi lanh thủy lực được thiết kế tùy chỉnh để điều khiển độ nghiêng cột nâng trên xe nâng 1,5-18 tấn. Được sản xuất từ ​​​​thép cường độ cao với piston, thân xi lanh, thanh truyền và bộ đệm phù hợp. Áp suất làm việc 7-14 MPa, không có biến động áp suất khi có tải. Đường kính lỗ khoan tiêu chuẩn 60-100 mm, đường kính thanh 25-40 mm, hành trình 32-193 mm. Việc cố định bằng vít và kết nối vòng giữ cho phép thay phớt dầu trong vài phút mà không cần tháo cột. Thích hợp làm kho bãi, nhà xưởng, bến cảng. Khoảng cách khoan, hành trình và lắp đặt tùy chỉnh có sẵn cho các thương hiệu xe nâng OEM. MOQ 50 đơn vị, thời gian giao hàng số lượng lớn 25-35 ngày. Gửi model xe nâng, yêu cầu về đường kính/hành trình và số lượng để báo giá.

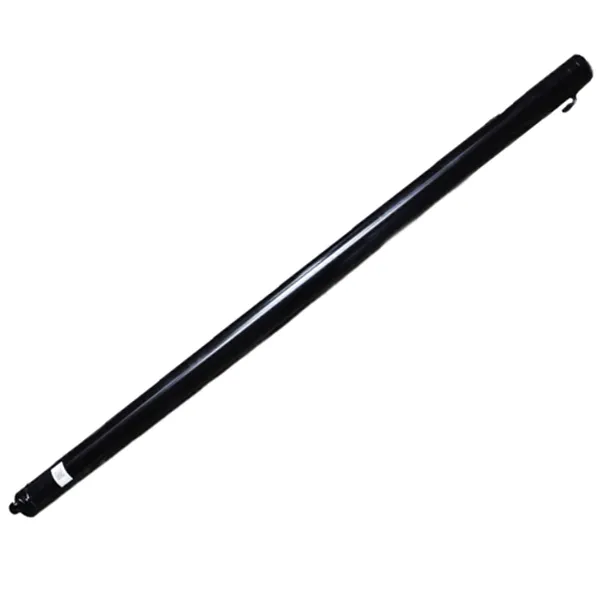

Xi lanh nâng xe nâng

Xi lanh nâng xe nâng

Xi lanh nâng xe nâng Raydafon là bộ phận nâng thẳng đứng được lắp đặt trên cột nâng để nâng và hạ càng nâng. Được sản xuất từ ​​​​thép cường độ cao với piston phù hợp và cấu trúc vòng đệm được tối ưu hóa. Các mô hình tiêu chuẩn bao gồm lỗ khoan Φ56-60 mm, thanh Φ45 mm, hành trình 1500-1505 mm và áp suất làm việc 17,5-18,1 MPa. Các mẫu nâng cao bao gồm một thiết bị đệm giúp ngăn tác động mạnh ở mức tối đa, bảo vệ cả hàng hóa và cấu trúc cột buồm. Tương thích với xe nâng điện và xe nâng diesel. Năm mẫu tiêu chuẩn từ N30M300 đến A2A35M300, lỗ khoan và hành trình tùy chỉnh có sẵn cho OEM. MOQ 50 đơn vị, thời gian giao hàng số lượng lớn 25-35 ngày. Gửi model xe nâng, yêu cầu hành trình và số lượng để báo giá.
Là một nhà sản xuất và nhà cung cấp đáng tin cậy Xi lanh thủy lực xe nâng tại Trung Quốc, các sản phẩm của chúng tôi đã thông qua chứng nhận CE. Nếu bạn muốn mua sản phẩm chất lượng, xin vui lòng liên hệ với chúng tôi.
