Worm Gearbox Supplier for Stable Transmission and Long Service Life

Nhà Sản Xuất Hộp Số Worm — Hộp Số Ổn Định, Giá Hợp Lý

Raydafonlà một nhà máy sản xuất giun có trụ sở tại Trung Quốc. Chúng tôi đáp ứng nhu cầu thiết bị một cách chính xác và cung cấp chất lượng ổn định với giá cả hợp lý.

Nhà ở & Kết cấu

  • Vỏ bằng hợp kim nhôm hoặc gang có độ bền cao một mảnh
  • Mạnh mẽ, chống ăn mòn
  • Thích hợp nơi có độ ẩm cao, nhiều bụi, rung lắc thường xuyên

Bánh răng & Giun

  • Bánh giun: hợp kim đồng hiệu suất cao
  • Giun: thép hợp kim chất lượng cao
  • Mặt đất chính xác và xử lý nhiệt
  • Chia lưới mượt mà, độ ồn thấp, hiệu quả cao

Kiểm tra & bôi trơn

  • Kiểm tra chạy không tải
  • Kiểm tra độ kín của phớt dầu
  • Kiểm tra tiếp xúc bề mặt răng
  • Dầu mỡ tổng hợp hoặc dầu bánh răng, -20oC đến +80oC

Hộp số sâu của chúng tôi phục vụ các nhà sản xuất máy móc trong nước và xuất khẩu sang Châu Âu, Châu Mỹ, Đông Nam Á và Trung Đông. Chúng tôi tuân theo nguyên tắc "truyền tải đáng tin cậy hơn và dịch vụ hiệu quả hơn".Liên hệ với chúng tôicho một báo giá.

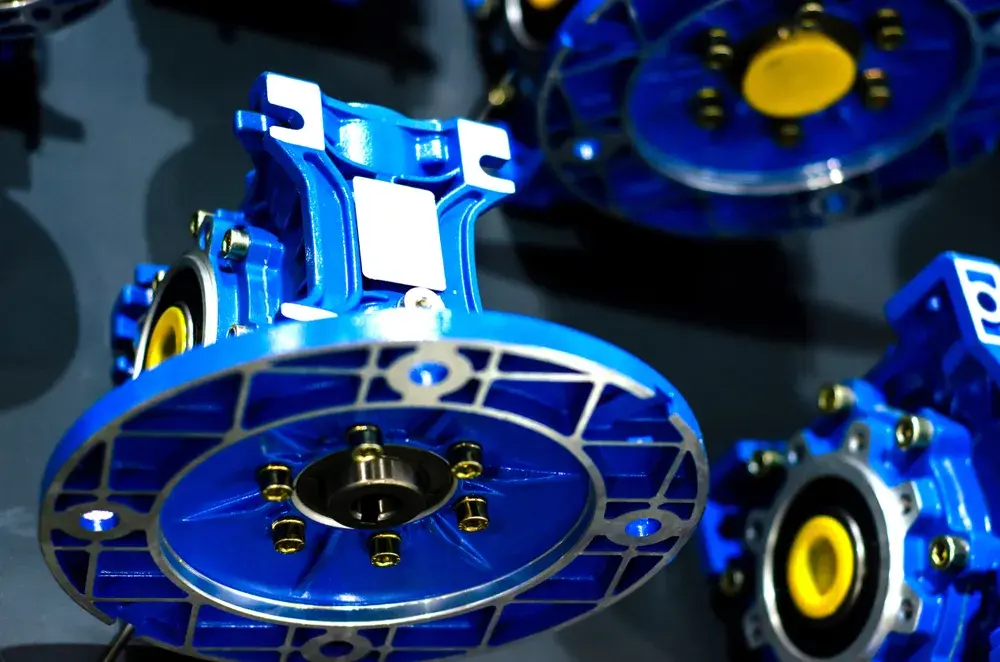

Raydafon worm gearbox housing and structure

Cách điều chỉnh phản ứng dữ dội trong hộp số Worm

Phản ứng dữ dội là khoảng cách nhỏ giữa bề mặt răng giun và bánh vít. Nó ảnh hưởng đến sự ổn định, hiệu quả và tuổi thọ. Hộp số Raydafon được điều chỉnh trước nhưng phản ứng ngược có thể thay đổi trong quá trình sử dụng lâu dài hoặc lắp đặt lại.

1
Tắt nguồn và dỡ tải Tắt bộ giảm tốc và dỡ tải hoàn toàn để tránh rủi ro quay. Làm sạch bề mặt trước khi tháo lắp.
2
Kiểm tra cơ cấu điều chỉnh Đối với NMThiết bị sâu dòng RVbộ giảm tốc, hầu hết các mẫu đều có đế trục đầu vào lệch tâm hoặc cơ cấu tải trước mặt bích để điều chỉnh tốt.
3
Điều chỉnh độ sâu chia lưới Nới lỏng các bu lông cố định trục vít ở đầu vào. Điều chỉnh ống bọc lệch tâm hoặc ổ trục để thay đổi độ sâu chia lưới hoặc thay đổi độ dày của miếng đệm để tinh chỉnh khoảng cách trục.
4
Chạy thử Trước tiên hãy chạy thử nghiệm không tải, sau đó là thử nghiệm đầy tải. Đừng siết quá chặt - nó sẽ gây nóng, mài mòn và hư hỏng sớm.

Phạm vi phản ứng dữ dội được đề xuất

0,08 mm – 0,15 mm

Đảm bảo hiệu quả chia lưới tốt mà không bị kẹt hoặc tăng độ mài mòn.

Nếu độ mòn bên bánh răng nghiêm trọng, vòng bi bị lỏng hoặc vỏ bị biến dạng, hãy dừng và thay thế các bộ phận hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của Raydafon. Tất cả các hộp số đều vượt qua các bài kiểm tra phát hiện tiếp xúc bề mặt răng và vận hành không tải trước khi xuất xưởng. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật từ xa, bao gồm hướng dẫn bằng video và phân tích bản vẽ kết cấu.

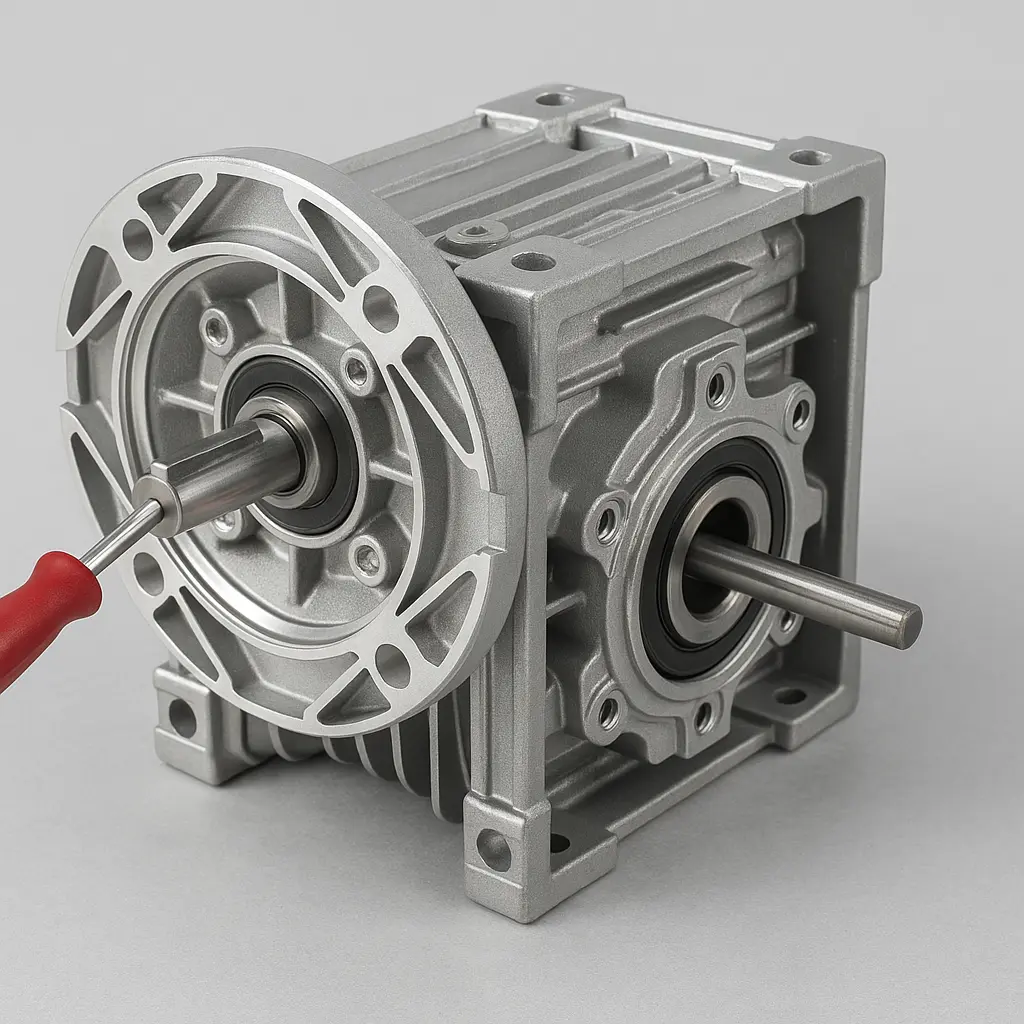

Worm gearbox backlash adjustment

Cách tính tỷ số hộp số Worm

Tỷ số truyền (tỷ số giảm) là một thông số quan trọng khi lựa chọn hoặc thiết kế mộthộp số sâu. Xác nhận nó trước khi chọn một mô hình.

Công thức cơ bản

Tỷ số truyền = răng bánh giun → đầu giun

Răng Bánh Giun đầu giun Tỷ số truyền Tốc độ đầu ra
40 1 (độc thân) 40:1 1/40 đầu vào
40 2 (gấp đôi) 20:1 1/20 đầu vào

Răng của bánh giun được đánh dấu trên bảng tên hoặc bản vẽ - các giá trị phổ biến là 30, 40, 50, 60. Đầu giun thường là 1 hoặc 2, cho biết bánh giun quay bao nhiêu răng trong mỗi vòng của bánh giun.

Raydafon cung cấp các tỷ lệ tiêu chuẩn từ i=7,5 đến i=100. Có sẵn các kết hợp nhiều giai đoạn - ví dụ: giai đoạn đầu tiên 40:1 cộng với giai đoạn thứ hai 5:1 sẽ có tổng tỷ lệ là 200:1.

Lưu ý lựa chọn:Tỷ lệ quá lớn sẽ làm giảm hiệu quả và tăng quy mô. Tỷ số quá nhỏ sẽ không đủ mô-men xoắn đầu ra. Cũng xem xét mô-men xoắn đầu ra, tổn thất hiệu suất và chu kỳ làm việc.

Raydafon có thể đề xuất mô hình và tỷ lệ phù hợp dựa trên công suất đầu vào, tốc độ vận hành và đặc tính tải của bạn. Đội ngũ kỹ thuật của chúng tôi cung cấp dịch vụ tính toán lựa chọn hoàn chỉnh.Liên hệ với chúng tôiđể được hỗ trợ kỹ thuật và đề xuất tùy chỉnh.

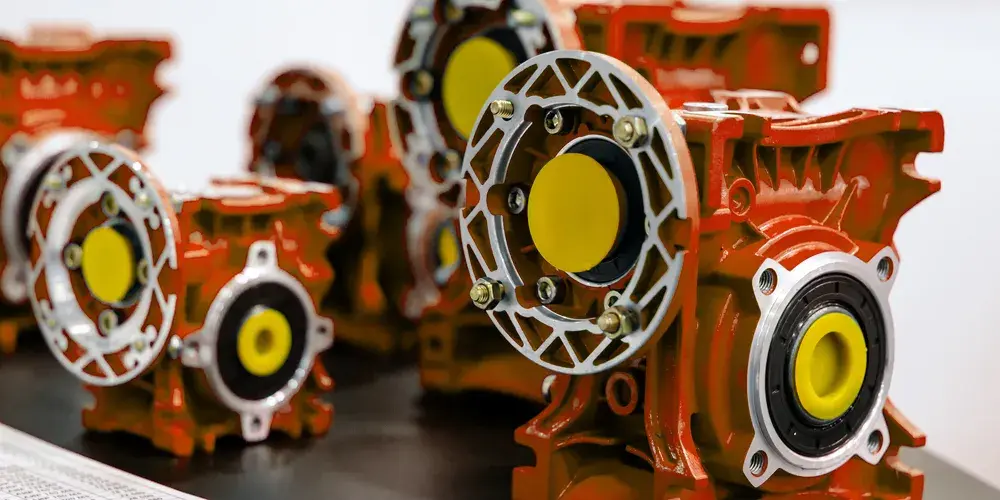

Worm gearbox ratio calculation

View as

Hộp số Worm dòng WPDA

Hộp số Worm dòng WPDA

Hộp số Worm dòng WPDA — 13 kích thước khung (40–250), tỷ lệ 5:1 đến 100:1, mô-men xoắn đầu ra 15–2.500 N·m, công suất đầu vào 0,12–15 kW, vỏ bằng gang IP65 có bôi trơn cưỡng bức. Bánh giun được làm nguội và mài thành HRC 58–62; một vòng bịt hai môi giúp giữ bụi bột, phù sa đồng ruộng và nước rửa trôi ra khỏi khoang bánh răng. Có sẵn kiểu lắp chân đế, mặt bích và trục rỗng và trục đầu ra có thể được gia công để phù hợp với động cơ hiện tại của bạn. Gửi công suất đầu vào, tỷ lệ yêu cầu và mặt bích động cơ của bạn - chúng tôi sẽ gửi lại khung, bản vẽ kích thước phù hợp và báo giá trực tiếp tại nhà máy trong vòng 24 giờ.
Hộp số sâu WPA Series Worm

Hộp số sâu WPA Series Worm

Là một nhà máy và nhà sản xuất chuyên nghiệp tại Trung Quốc đã tham gia sâu vào lĩnh vực thiết bị truyền tải, Raydafon đã ra mắt các hộp số Worm Series WPA, được ưa chuộng rộng rãi cho hiệu suất chi phí cao của họ. Tỷ lệ giảm của loạt bài này bao gồm 5: 1 đến 100: 1, mô-men xoắn đầu ra đạt 10nm-20nnm, nó phù hợp với động cơ 0,06kW-15kW và hỗ trợ nhiều phương pháp lắp đặt như bàn chân và mặt bích, có thể dễ dàng thích ứng với các kịch bản như thiết bị vận chuyển vật liệu và thiết bị bảo vệ môi trường. Là một nhà cung cấp đáng tin cậy, Raydafon cung cấp các dịch vụ tùy chỉnh và giá cả minh bạch. Chi phí thấp hơn 30% so với các thương hiệu nhập khẩu có cùng hiệu suất, đây là giải pháp ưa thích cho các doanh nghiệp vừa và nhỏ để nâng cấp thiết bị của họ.
Hộp số đầu vào trục rắn EP-NRV-F

Hộp số đầu vào trục rắn EP-NRV-F

Là một nhà máy và nhà sản xuất nổi tiếng ở Trung Quốc trong lĩnh vực thiết bị truyền tải công nghiệp chuyên nghiệp, Raydafon đã ra mắt hộp số đầu vào trục rắn EP-NRV-F duy nhất, đây là một bộ giảm tốc giun tuyệt vời. Sản phẩm áp dụng một thiết kế đầu vào trục rắn duy nhất, với cấu trúc nhỏ gọn và hoạt động ổn định, khả năng truyền mô -men xoắn cao và có thể được điều chỉnh theo nhiều kịch bản ứng dụng công nghiệp. Thông số kỹ thuật của nó bao gồm nhiều tùy chọn tỷ lệ giảm (chẳng hạn như 7,5: 1 đến 100: 1), một loạt các mô-men xoắn đầu ra định mức (10NM-1800NM), thích ứng công suất đầu vào với động cơ 0,06kW-15kW và mức độ bảo vệ của IP55 để đảm bảo hoạt động đáng tin cậy trong điều kiện làm việc. Là nhà cung cấp chất lượng cao, Raydafon cung cấp các dịch vụ tùy biến linh hoạt và giá cả cạnh tranh cao để đáp ứng nhu cầu đa dạng của khách hàng cho các giải pháp truyền hiệu quả.
Hộp số sâu WORM EP-NMRV với mặt bích đầu ra

Hộp số sâu WORM EP-NMRV với mặt bích đầu ra

Hộp số sâu EP-NMRV của Raydafon với mặt bích đầu ra là tốt nhất trong ngành về chất lượng! Có nhiều mô hình khác nhau từ NMRV025 đến NMRV150, với công suất dao động từ 0,06kW đến 15kW và mô -men xoắn lên đến 1800nm. Nó tương thích với cả máy nhỏ và lớn. Hộp được làm bằng hợp kim nhôm chống hao mòn, nhẹ và bền. Thiết kế mặt bích đầu ra có thể được kết nối trực tiếp với các thiết bị công nghiệp khác nhau và cũng dễ cài đặt. Các bánh răng được làm bằng đồng bằng đồng chịu mài mòn, có hiệu suất truyền cao và ít tiếng ồn. Là một nhà sản xuất nổi tiếng ở Trung Quốc, Raydafon kiểm soát chất lượng trong toàn bộ quá trình và là nhà cung cấp đáng tin cậy!
Là một nhà sản xuất và nhà cung cấp đáng tin cậy Hộp số giun tại Trung Quốc, các sản phẩm của chúng tôi đã thông qua chứng nhận CE. Nếu bạn muốn mua sản phẩm chất lượng, xin vui lòng liên hệ với chúng tôi.
