Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Hệ thống truyền động nông nghiệp Raydafon

Nhà sản xuất hộp số nông nghiệp cho máy xới quay, máy cắt cỏ, máy gieo hạt và máy trộn thức ăn

Raydafon chế tạo hộp số nông nghiệp cho các dụng cụ thực sự hoạt động: máy xới quay, máy cắt cỏ, máy cắt cỏ, máy rải phân bón, máy gieo hạt, máy trộn thức ăn TMR và máy đóng kiện. Mỗi thiết bị đều được sản xuất tại nhà máy riêng của chúng tôi, từ đúc vỏ và cắt bánh răng cho đến xử lý nhiệt, lắp ráp và thử nghiệm chạy thử, theo hệ thống chất lượng ISO 9001.

Người mua đến với chúng tôi với xếp hạng PTO của máy kéo, bản vẽ nông cụ, mẫu hộp số bị hỏng hoặc chỉ là tình trạng hoạt động. Chúng tôi xác nhận tỷ lệ, cấp mô-men xoắn, giao diện đầu vào/đầu ra và hướng vỏ, sau đó sản xuất theo thông số kỹ thuật đó.

100–2000 N·mPhạm vi mô-men xoắn đầu ra
540/1000 vòng/phútĐầu vào PTO tiêu chuẩn
96%+Hiệu suất truyền tải
15 ngàyThời gian dẫn mẫu
Tổng quan về sản phẩm

Những gì Raydafon sản xuất

Raydafon tập trung vào hệ thống truyền động bánh răng nông nghiệp. Phạm vi hiện tại bao gồm hộp số máy cắt cỏ, hộp số máy cắt cỏ (hộp số máy cắt cỏ gắn bên), hộp số máy xới quay, bộ giảm tốc máy cắt và hộp số chuyên dụng cho máy phân bón và gieo hạt. Mỗi hình dạng vỏ, bộ bánh răng và mặt bích đầu ra được thiết kế xung quanh một điều kiện làm việc cụ thể của nông cụ thay vì sao chép từ một danh mục chung.

  • Vỏ nhỏ gọn, truyền động ổn định- bánh răng xoắn hoặc bánh răng trụ bằng thép hợp kim chất lượng cao, tiếng ồn khi vận hành thấp, độ rung tối thiểu, tuổi thọ cơ học dài hơn.
  • Công suất mô-men xoắn cao cho điều kiện khắc nghiệt— thiết kế mô-đun lớn với bề mặt răng cứng, phù hợp với tải nặng, mặt đất trơn trượt, nhiều bụi: cỏ rậm, ven rừng, sườn dốc và sỏi.
  • Nhiều giao diện gắn kết— đầu vào PTO tiêu chuẩn (1-3/8" Z6 / Z21) với nhiều dạng mặt bích đầu ra để phù hợp với các kiểu dụng cụ khác nhau.
  • Thiết kế bảo trì thấp- bôi trơn bên trong được tối ưu hóa với cửa sổ báo mức dầu và ống thông hơi, giảm tần suất bảo trì hàng ngày.
  • Hỗ trợ tùy biến đầy đủ— Dịch vụ OEM và ODM về tỷ lệ, hướng lắp đặt, hình thức đầu vào/đầu ra và kết cấu vỏ. Các mẫu được giao nhanh nhất là 15 ngày.

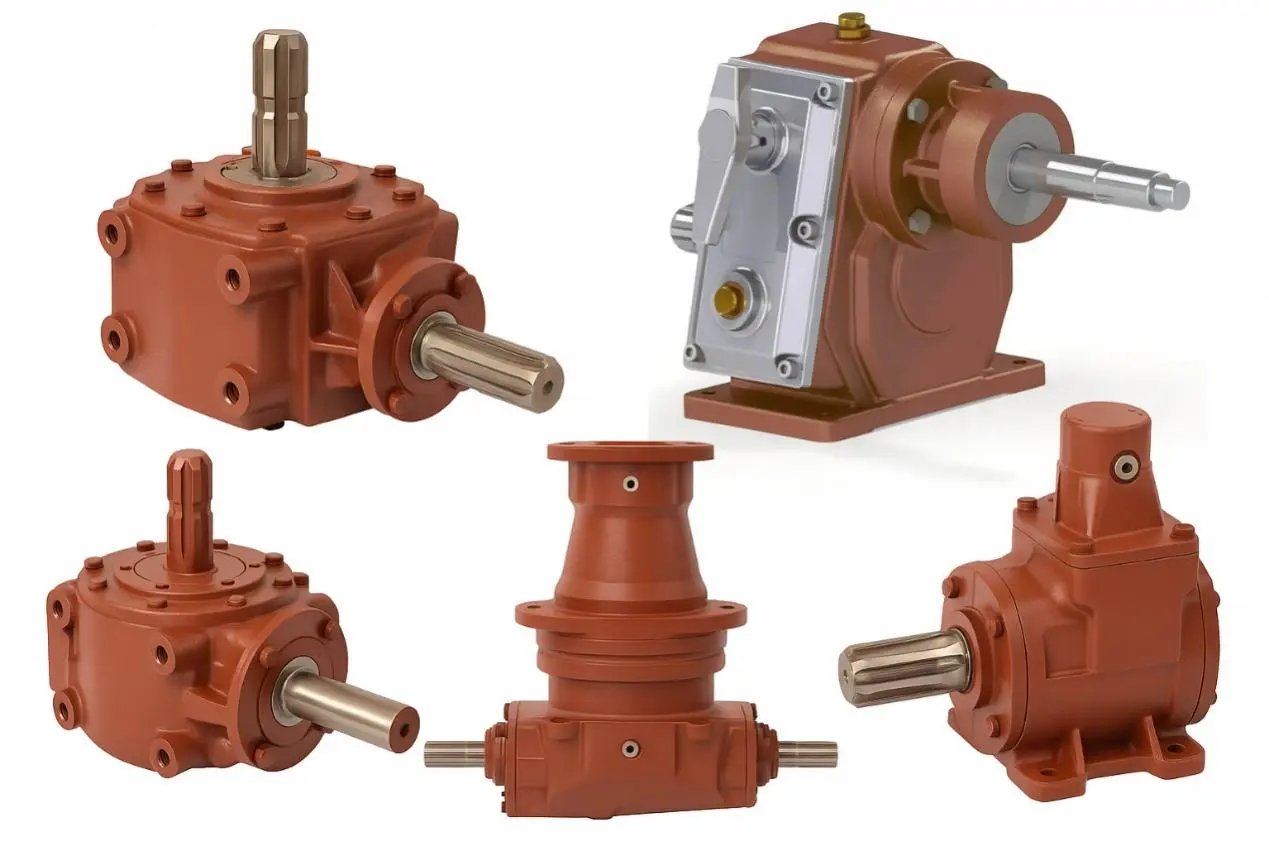

Agricultural gearbox manufactured by Raydafon
Dòng sản phẩm hộp số nông nghiệp Raydafon — vỏ được đúc và gia công tại nhà, bộ bánh răng được sản xuất và xử lý nhiệt tại chỗ.

Các sản phẩm của Raydafon được sử dụng rộng rãi trên các máy kéo vừa và nhỏ gắn nông cụ, đặc biệt là trên các thiết bị nông nghiệp có thông số kỹ thuật cao dành cho thị trường Châu Âu và Châu Mỹ. Các đơn vị đang hoạt động tại Đức, Ý, Hoa Kỳ và Brazil với các thương hiệu địa phương và các OEM lớn. Chúng tôi cung cấp các đơn vị đơn lẻ cũng như sản xuất số lượng lớn và các thỏa thuận cung cấp dài hạn.

Cùng với hộp số nông nghiệp, Raydafon còn sản xuất các bộ phận truyền động chính xác bao gồmbánh răng nhựa, bánh răng cônVàbánh răng vítcho tự động hóa công nghiệp, máy móc thực phẩm và thiết bị y tế, do đó, nhiều bộ phận hỗ trợ có thể được cung cấp từ một nhà cung cấp.

Hướng dẫn lựa chọn

Cách chọn hộp số nông nghiệp phù hợp với công việc

Giá cả và hình thức là những điểm khởi đầu sai lầm. Điều quyết định liệu hộp số có tuổi thọ một mùa hay một thập kỷ là nó phù hợp như thế nào với nông cụ, máy kéo và mặt đất mà nó hoạt động. Bốn tiêu chí dưới đây bao gồm các câu hỏi mà kỹ sư của chúng tôi đặt ra trong hầu hết mọi yêu cầu.

  1. Xác nhận loại ứng dụng trước Danh mục triển khai thúc đẩy toàn bộ thiết kế. Hộp số máy cắt cỏ cần tốc độ hoạt động cao và khả năng chống va đập. Hộp số máy xới và máy xới quay nhấn mạnh công suất mô-men xoắn và độ bền kết cấu. Máy gieo hạt và máy phun sử dụng cấu trúc nhẹ hơn với yêu cầu cao hơn về hiệu suất truyền tải và sự thuận tiện trong bảo trì.
  2. Phù hợp với các thông số lắp đặt và truyền động Tốc độ đầu vào và tỷ lệ đầu ra phải phù hợp với PTO của máy kéo. Đường kính trục đầu vào và đầu ra cũng như loại kết nối phải tương thích với giao diện PTO hiện có. Khoảng cách lỗ lắp và hướng lắp đặt phải đảm bảo vừa khít với khung nông cụ. Hướng quay phải được xác nhận để tránh chạy ngược nông cụ.
  3. Kiểm tra nguyên liệu và gia công Hộp số nông nghiệp chất lượng sử dụng vỏ bằng sắt dẻo với các bánh răng bên trong bằng thép hợp kim như 20CrMnTi, được cacbon hóa và tôi nguội để chống mài mòn. Trong điều kiện làm việc bụi bặm hoặc bùn lầy, kết cấu làm kín phải được gia cố đặc biệt để ngăn dầu bôi trơn rò rỉ ra ngoài và sạn lọt vào.
  4. Kiểm tra khả năng mang mô-men xoắn Xác nhận mô-men xoắn đầu ra tối đa của hộp số so với tải nông cụ thực tế, đặc biệt là trong các hoạt động tải trọng cao như xới sâu và cắt cỏ nặng. Nên chọn hộp số hạng nặng thay vì hộp số nhẹ hơn, sẽ nóng và hỏng sớm.
  5. Xem xét khả năng phục vụ Thiết bị nông nghiệp hoạt động ngoài trời liên tục. Hộp số có cửa sổ quan sát mức dầu và cổng xả dầu có thể tiếp cận sạch sẽ sẽ dễ bảo trì hơn đáng kể và tính sẵn có của các bộ phận cũng quan trọng như thông số kỹ thuật ban đầu.

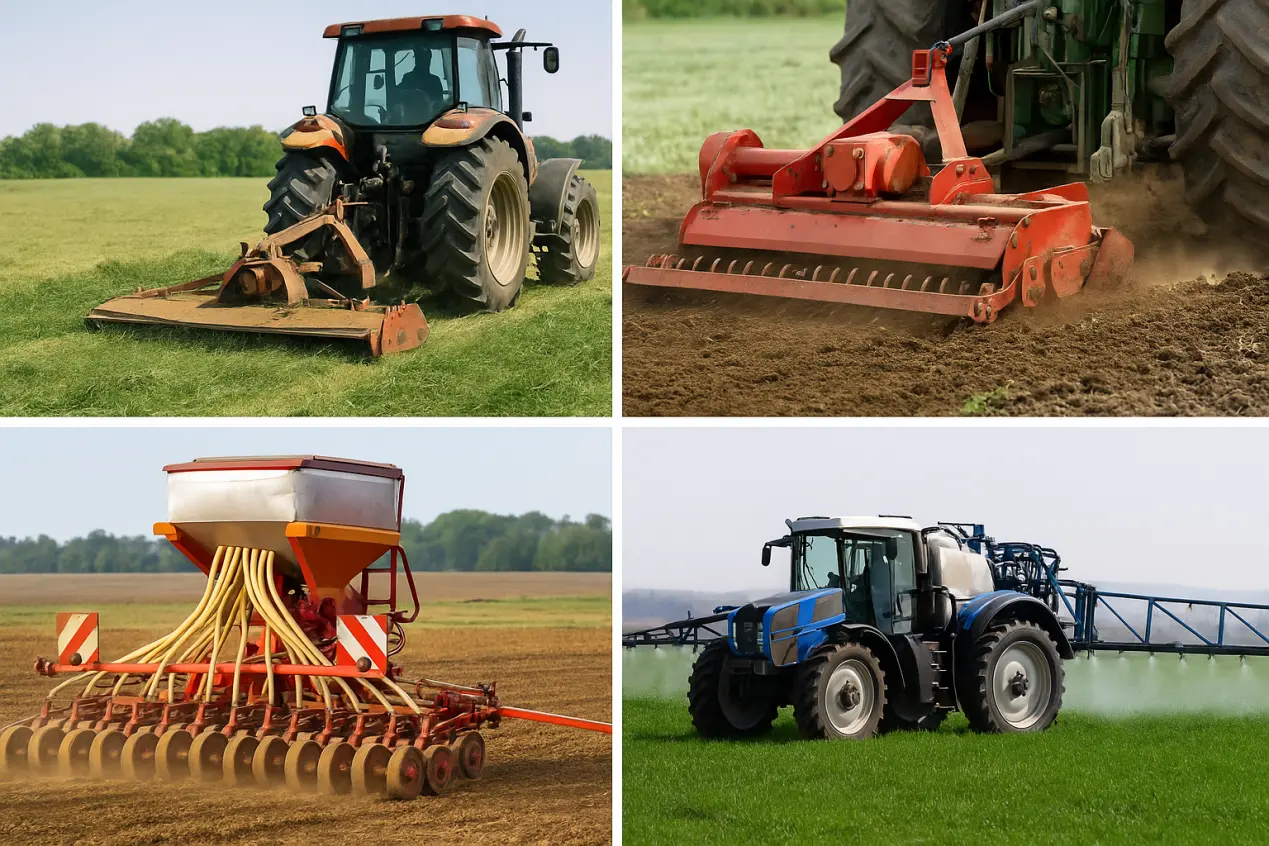

Agricultural gearbox selection and matching
Tỷ lệ khớp, giao diện PTO và cách bố trí lắp đặt trước khi sản xuất giúp tránh được các vấn đề lắp đặt phổ biến nhất tại hiện trường.
Dữ liệu hiệu suất

Mô-men xoắn tối đa và phạm vi tốc độ của hộp số nông nghiệp Raydafon

Khả năng chịu tải là yếu tố duy nhất quyết định liệu nông cụ có tồn tại được sau một thời gian dài làm việc với tải trọng cao hay không. Raydafon đã phát triển một loạt hộp số từ tải nhẹ đến tải nặng, bao gồm đầy đủ các loại nông cụ gắn trên máy kéo. Mỗi thiết bị đều được kiểm tra tải trước khi rời khỏi nhà máy.

Phạm vi mô-men xoắn đầu ra

Dòng ánh sáng 100–300 N·m Máy phun, máy gieo hạt và các dụng cụ nhẹ là những nơi quan trọng nhất là trọng lượng và hiệu quả.
Dòng trung bình 500–900 N·m Máy cắt cỏ và máy xới quay làm việc liên tục trên các điều kiện đồng ruộng hỗn hợp.
Dòng hạng nặng Lên tới 1500 N·m Máy đóng kiện, máy trộn phân bón và máy nghiền chạy theo chu kỳ tải trọng cao liên tục.
Tùy chỉnh đặc biệt Đỉnh 2000+ N·m Điều kiện làm việc khắc nghiệt và môi trường phức tạp đòi hỏi khả năng mô-men xoắn cực đại.
Đầu vào PTO tiêu chuẩn 540/1000 vòng/phút Tương thích với các giao diện đầu ra PTO máy kéo chính thống trên toàn thế giới.
Tùy chỉnh tốc độ cao Lên đến 2000 vòng/phút Dành cho máy kéo và máy điện hiệu suất cao yêu cầu tốc độ đầu vào nhanh hơn.

Tốc độ và hiệu quả

Tốc độ đầu ra phụ thuộc vào tỷ lệ giảm đã chọn, với phạm vi đầu ra từ vài chục đến vài trăm vòng/phút tùy theo kiểu máy. Bánh răng được mài tới độ chính xác cao với dạng răng được tối ưu hóa để đảm bảo ăn khớp trơn tru ở tốc độ cao, mang lại hiệu suất truyền động trên 96% và độ ồn vận hành được kiểm soát dưới 72 dB.

Hiệu suất trên 96% <72 dB Tiếng ồn PTO 540 vòng/phút PTO 1000 vòng/phút Tốc độ cao 2000 vòng/phút Đã kiểm tra tải

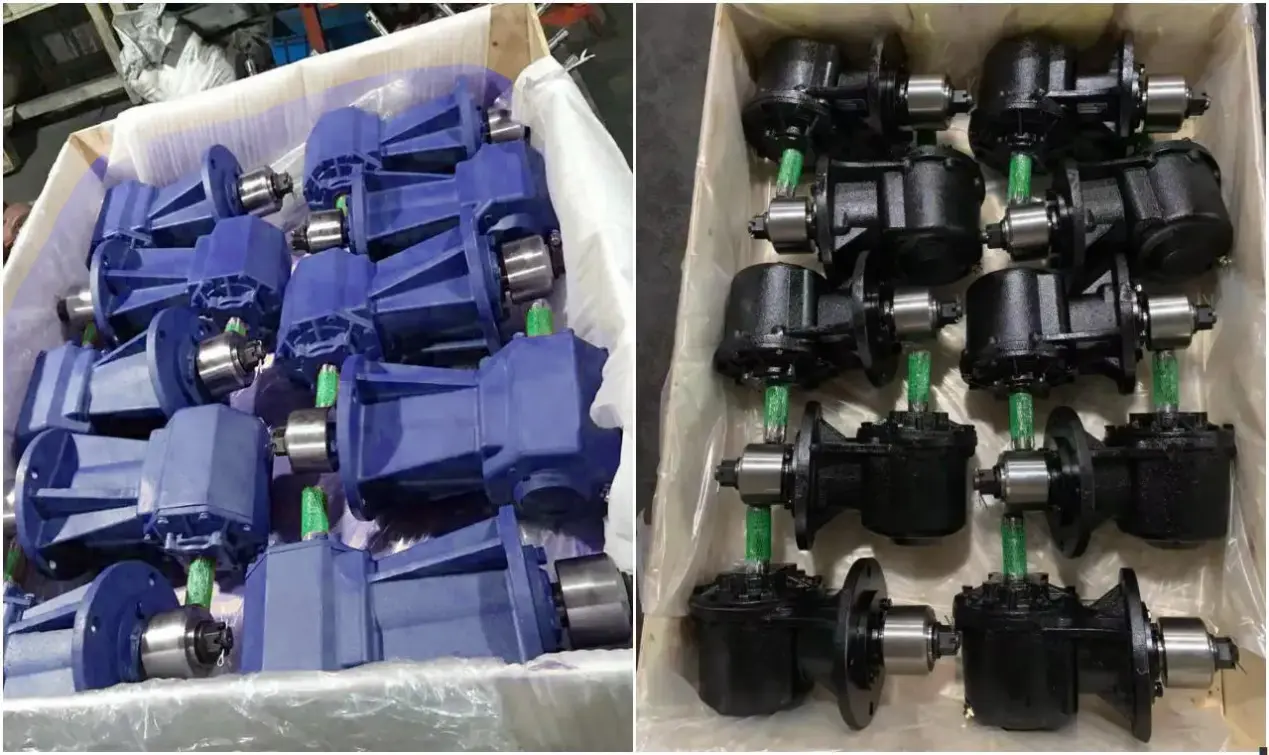

Raydafon agricultural gearbox torque and speed range
Mỗi hộp số đều được tải và chạy thử trước khi vận chuyển để xác nhận hiệu suất chịu tải so với thông số kỹ thuật của khách hàng.
Khả năng phục vụ

Hộp số máy móc nông nghiệp có dễ tháo rời và sửa chữa không?

Trong quá trình sử dụng hàng ngày, hộp số cuối cùng sẽ bị mòn, rò rỉ dầu hoặc phát ra tiếng ồn bất thường ở hộp số. Điều quan trọng vào thời điểm đó là thiết bị có thể được mở, kiểm tra và đưa vào sử dụng nhanh như thế nào. Hộp số Raydafon được thiết kế dựa trên thực tế thực tế đó - về tổng thể nhỏ gọn nhưng dễ tháo dỡ và chế tạo lại.

  • Thiết kế mô-đun- Trục đầu vào, trục đầu ra, bộ bánh răng và vỏ được lắp ráp từ các bộ phận tiêu chuẩn hóa. Các công cụ thông thường là đủ cho hầu hết công việc tháo gỡ và lắp ráp.
  • Bố trí bu-lông và vỏ đơn giản- vỏ là một cấu trúc gang chia đôi đối xứng với các bu lông không bị cản trở, bố trí hợp lý. Nới lỏng chúng theo thứ tự để mở nắp và kiểm tra bên trong.
  • Tính tương đồng cao- bánh răng, vòng đệm dầu và vòng bi có kích thước tiêu chuẩn và có khả năng thay thế cao. Các bộ phận thay thế được đặt hàng theo số bộ phận mà không cần sản xuất tùy chỉnh.
  • Tài liệu được cung cấp— mỗi hộp số đều có sơ đồ rời và hướng dẫn tháo gỡ bao gồm số bộ phận, trình tự lắp ráp và các biện pháp phòng ngừa để sửa chữa nội bộ hoặc hỗ trợ từ xa từ đội ngũ kỹ thuật của chúng tôi.
  • Khoảng thời gian kiểm tra được đề xuất- kiểm tra độ mòn của phớt dầu sau mỗi 500 giờ hoạt động và kiểm tra bề mặt ăn khớp của bánh răng xem có bị mòn hoặc có vết xước bất thường không. Điều trị kịp thời kéo dài đáng kể tuổi thọ.

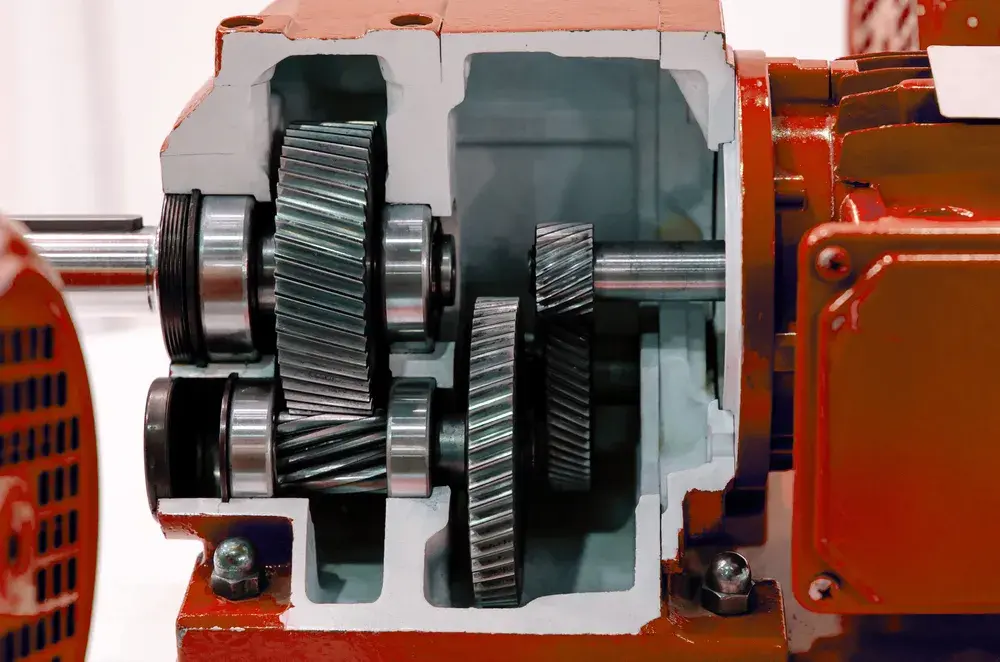

Agricultural gearbox disassembly and maintenance
Cấu trúc mô-đun với các bộ phận bên trong được tiêu chuẩn hóa giúp cho việc bảo trì tại hiện trường trở nên đơn giản và có thể dự đoán được chi phí bộ phận thay thế.

Những gì chúng tôi đề xuất cho các nhà khai thác đội tàu

Giữ sẵn một phớt dầu dự phòng và bộ vòng bi cho mỗi mẫu hộp số. Trong chu kỳ kiểm tra kéo dài 500 giờ, điều này biến sự cố giữa mùa thành việc sửa chữa trong cùng ngày, thường là sự khác biệt giữa việc giữ được thời hạn thu hoạch và mất nó.

Câu hỏi của người mua

Câu hỏi thường gặp về hộp số nông nghiệp

Tôi cần gửi thông tin gì để báo giá hộp số?

Gửi loại nông cụ, tốc độ PTO của máy kéo, tốc độ hoặc tỷ lệ đầu ra được yêu cầu, mô-men xoắn làm việc tối đa, kích thước trục đầu vào và đầu ra, khoảng cách lỗ lắp và hướng lắp đặt. Một bản vẽ, ảnh mẫu hoặc số bộ phận sẽ tăng tốc độ xác nhận đáng kể.

Bạn có thể chế tạo một hộp số để thay thế một thương hiệu cụ thể không?

Đúng. Chúng tôi thường xuyên sản xuất hộp số thay thế phù hợp với các mẫu đã có, bao gồm hộp số máy trộn thức ăn tương thích với Comer và các dòng sản phẩm tương tự. Gửi số bộ phận ban đầu hoặc bản vẽ có kích thước và chúng tôi sẽ xác nhận sự trùng khớp trước khi sản xuất.

Thời gian dẫn mẫu cho hộp số tùy chỉnh là bao lâu?

Các mẫu tùy chỉnh thường được giao trong khoảng 15 ngày, tùy thuộc vào độ phức tạp của vỏ và yêu cầu cắt bánh răng. Thời gian sản xuất khối lượng được xác nhận cùng với báo giá.

Bạn xử lý các yêu cầu bôi trơn và bảo trì như thế nào?

Mỗi hộp số đều được cung cấp một cửa sổ báo mức dầu và ống thở. Chúng tôi khuyên bạn nên kiểm tra tình trạng phớt dầu sau mỗi 500 giờ hoạt động và kiểm tra độ mòn của bề mặt ăn khớp bánh răng. Hướng dẫn bảo trì chi tiết được gửi kèm theo từng thiết bị.

Bạn có cung cấp các bộ phận truyền động khác cùng với hộp số không?

Đúng. Raydafon cũng sản xuấtTrục PTO, hộp số hành tinh, hộp số sâu, bánh răng chính xác vàxi lanh thủy lực, vì vậy hệ thống truyền động nông cụ hoàn chỉnh có thể được lấy từ một nhà cung cấp.

Bạn có thể cung cấp sản xuất số lượng lớn và các thỏa thuận dài hạn?

Đúng. Chúng tôi hỗ trợ mua hàng đơn lẻ cũng như tùy chỉnh số lượng lớn và các thỏa thuận cung cấp dài hạn. Liên hệ với chúng tôi về khối lượng hàng năm và thông số kỹ thuật cần thiết của bạn để thảo luận về các điều khoản.

Nhận báo giá hộp số nông nghiệp của bạn

Gửi cho chúng tôi loại nông cụ, tốc độ PTO, tỷ lệ, yêu cầu mô-men xoắn và chi tiết lắp đặt của bạn. Raydafon sẽ xác nhận thông số kỹ thuật, đề xuất dòng sản phẩm phù hợp và gửi lại báo giá kèm theo thời gian thực hiện. Hướng dẫn lựa chọn và bảng thông số kỹ thuật có sẵn theo yêu cầu.

View as

Hộp số hạt giống phân bón EP190-R3 cho đài truyền hình phân bón

Hộp số hạt giống phân bón EP190-R3 cho đài truyền hình phân bón

Là một nhà sản xuất và nhà cung cấp Trung Quốc, chúng tôi đã làm hộp số này trong nhà máy riêng của chúng tôi. Nó được điều chỉnh đặc biệt cho mô hình EP190-R3. Tỷ lệ tốc độ 5,8: 1 là đúng. Hộp gang dày không sợ 300 kg phân bón. Hộp số hạt giống phân bón EP190-R3 cho đài truyền hình phân bón đều bị "đập" bằng cách làm nguội tần số cao, và bề mặt răng đủ cứng để chịu được thử nghiệm hao mòn HRC55. Ma sát của các hạt và các vết sưng trên trường khi phân bón phân bón sẽ không ảnh hưởng đến hiệu suất của các sản phẩm của chúng tôi. Giá cả phải chăng trực tiếp từ nhà máy!

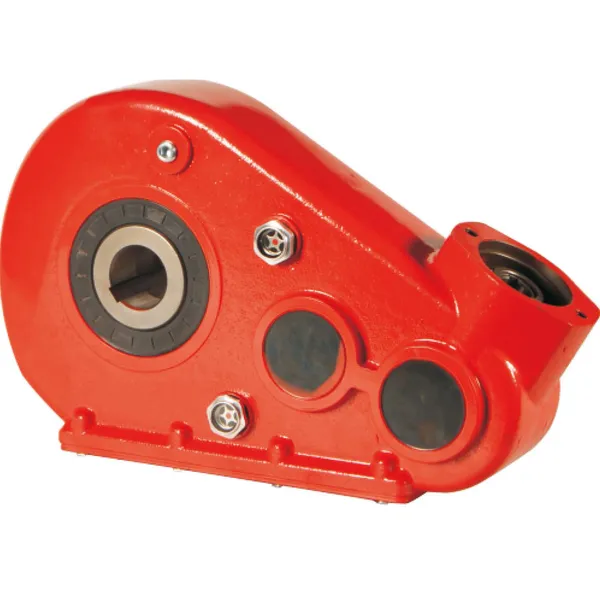

Hộp số hạt giống phân bón EP35 cho đài truyền hình phân bón

Hộp số hạt giống phân bón EP35 cho đài truyền hình phân bón

Là một nhà sản xuất và nhà cung cấp chuyên nghiệp tại Trung Quốc, nhà máy riêng của Raydafon đã khéo léo tạo ra bộ dụng cụ phân bón EP35 cho đài truyền hình phân bón, được thiết kế riêng cho máy rải phân bón! Sản phẩm phù hợp cho các mô hình phân phối phân bón chính và tỷ lệ tốc độ phù hợp chính xác với sê -ri EP35. Hộp được làm bằng hợp kim nhôm đúc cường độ cao, nhẹ nhưng có khả năng chống va đập mạnh mẽ và có thể chịu được 8 giờ hoạt động cường độ cao liên tục. Các bánh răng được nitrated, với độ cứng bề mặt HV700 và tăng 50% khả năng chống mài mòn. Từ R & D và sản xuất đến kiểm tra và giao hàng chất lượng, chúng tôi kiểm soát toàn bộ quy trình và cung cấp cho bạn các giải pháp truyền tải phân bón hiệu quả và bền và bền với giá rất cạnh tranh!
Hộp số trộn thức ăn cho máy trộn TMR EP-RMG

Hộp số trộn thức ăn cho máy trộn TMR EP-RMG

Là nhà sản xuất và nhà cung cấp hùng mạnh ở Trung Quốc, hộp số máy trộn thức ăn của Raydafon dành cho máy trộn TMR EP RMG được sản xuất tại nhà máy riêng của họ được thiết kế đặc biệt để cấp liệu chính xác! Sản phẩm phù hợp với máy trộn TMR dòng EP RMG, với tỷ lệ tốc độ từ 3:1 đến 12:1. Thân hộp được làm bằng gang dày và có thể chịu được tải trọng trộn thức ăn 10 tấn. Các bánh răng được cacbon hóa và làm nguội, độ cứng bề mặt răng đạt HRC58, khả năng chống mài mòn được cải thiện 40%. Nó được trang bị vòng bi nhập khẩu bên trong để hỗ trợ hoạt động liên tục 24 giờ mà không bị kẹt. Từ nghiên cứu và phát triển đến lắp ráp, chúng tôi kiểm soát chặt chẽ chất lượng trong suốt quy trình và cung cấp các giải pháp truyền động hiệu quả và ổn định cho các trang trại với mức giá rất cạnh tranh!
Hộp số máy trộn thức ăn thay thế Comer

Hộp số máy trộn thức ăn thay thế Comer

Một thiết bị thay thế do Raydafon sản xuất cho hộp số máy trộn thức ăn C3A được sử dụng trên xe trộn và máy cấp liệu TMR. Được định mức cho đầu vào 540 vòng/phút và công suất đầu vào lên tới 92 kW, với các kết nối đầu vào và đầu ra Z20 1-3/4 inch trên kiểu lắp C3A tiêu chuẩn. Vỏ bằng gang; các bánh răng được cacbon hóa và làm nguội đến HRC55 trở lên để chống mài mòn và va đập, đồng thời vòng bi tốc độ cao nhập khẩu mang tải trộn trong hoạt động liên tục hàng ngày. Tỷ lệ 1:1 và 1,8:1 có sẵn cho mẫu này. Tương thích với các xe trộn của Aksa, DAF Agro, Falke Maschinenbau, Euromilk và Metal-Fach. Comer và C3A là thương hiệu của Comer Industries; Raydafon là nhà sản xuất độc lập và không liên kết với họ. Gửi tỷ lệ của bạn và ảnh chụp bảng tên cũ để xác nhận đồ đạc và báo giá trong vòng 24 giờ.
Là một nhà sản xuất và nhà cung cấp đáng tin cậy Hộp số nông nghiệp tại Trung Quốc, các sản phẩm của chúng tôi đã thông qua chứng nhận CE. Nếu bạn muốn mua sản phẩm chất lượng, xin vui lòng liên hệ với chúng tôi.
