Planetary Gearbox Supplier for High Torque and Precision Applications

Nhà sản xuất hộp số hành tinh - Mô-men xoắn cao, nhỏ gọn, hiệu quả

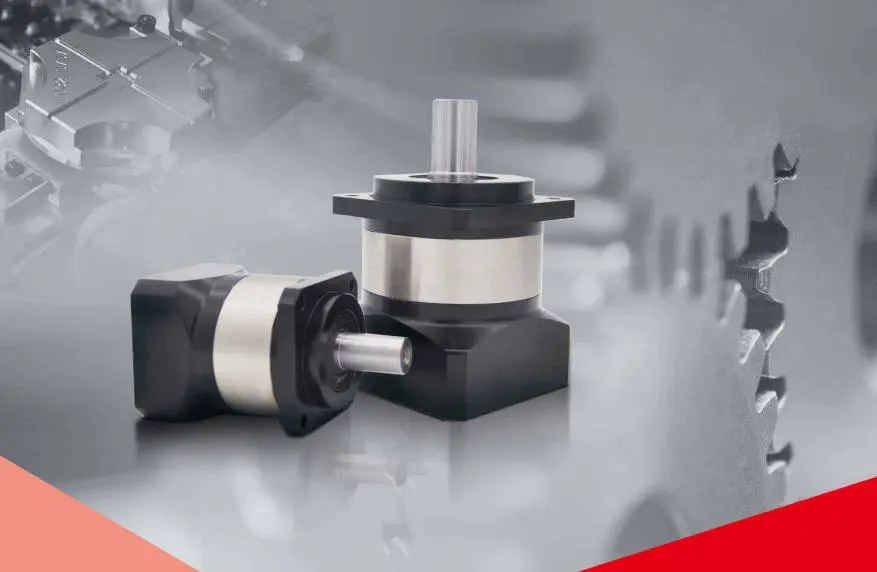

Raydafonlà nhà máy sản xuất hộp giảm tốc có trụ sở tại Trung Quốc với nguồn cung cấp trực tiếp. Chúng tôi cung cấp các bộ giảm tốc hành tinh với hiệu suất ổn định, cấu trúc nhỏ gọn và giá cả hợp lý cho tự động hóa, truyền tải cao và điều khiển chính xác.

Cấu trúc & Chất liệu

  • Kết cấu thép hợp kim cường độ cao
  • Bánh răng được cacbon hóa, làm nguội và mài chính xác
  • Độ cứng bề mặt răng HRC60±2
  • Chống mỏi mạnh, khả năng chịu tải cao hơn cơ cấu bánh răng truyền thống

Hiệu suất

  • Thiết kế chia lưới đối xứng ba răng
  • Hiệu suất truyền tải trên 95%
  • Hoạt động ổn định, độ ồn thấp, mô-men xoắn đầu ra đồng đều
  • Thích hợp cho hệ thống servo, xi lanh điện, robot công nghiệp, khung gầm di động có bánh xe

Tùy chọn cấu hình

  • Kết hợp một giai đoạn, hai giai đoạn, ba giai đoạn
  • Tỷ lệ tốc độ từ 3:1 đến 200:1
  • Đầu ra: trục chính, trục spline, loại mặt bích, giao diện phi tiêu chuẩn tùy chỉnh
  • Cân bằng động và độ đồng tâm được kiểm tra trước khi giao hàng

Được sử dụng rộng rãi trong dây chuyền lắp ráp tự động, máy đóng gói, thiết bị CNC, thiết bị vận chuyển, khung bánh xích kỹ thuật và hệ thống điều khiển năng lượng gió. Cho dù bạn là nhà tích hợp, nhà sản xuất máy hoàn chỉnh hay nhà cung cấp dịch vụ bảo trì, chúng tôi đều có thể cung cấp các giải pháp truyền dẫn hiệu quả về mặt chi phí.Liên hệ với chúng tôicho một báo giá.

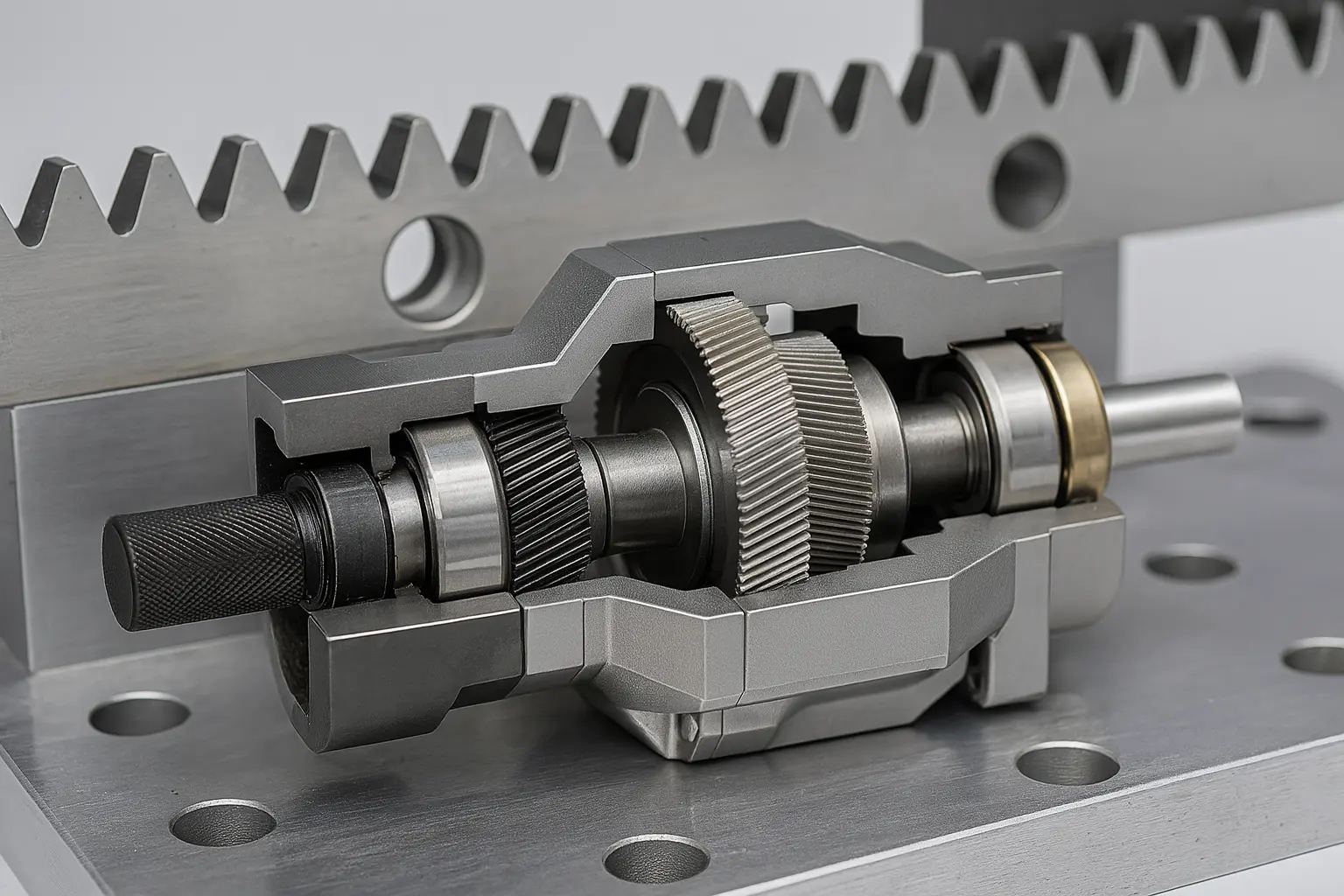

Raydafon planetary gearbox structure

Hộp số hành tinh hoạt động như thế nào

Bộ giảm tốc hành tinh có ba bộ phận chính: bánh răng mặt trời trung tâm (bánh răng đầu vào), bộ bánh răng hành tinh quay xung quanh nó và vòng bánh răng bên trong bọc bên ngoài.

Bước 1 - Nguồn điện đầu vào Động cơ làm bánh răng mặt trời quay.
Bước 2 - Chia lưới nhiều răng Bánh răng mặt trời dẫn động nhiều bánh răng hành tinh quay. Những bánh răng này quay trong khi quay dọc theo bánh răng mặt trời.
Bước 3 - Công suất đầu ra Công suất được truyền đến trục đầu ra thông qua giá đỡ hành tinh cố định trên các bánh răng.

Phương pháp chia lưới nhiều răng này chia sẻ lực giữa nhiều bánh răng, cho kết quả đầu ra êm ái, độ ồn thấp và khả năng chịu tải mạnh hơn so với kết cấu bánh răng thông thường. Bộ giảm tốc hành tinh Raydafon tạo ra mô-men xoắn cao hơn trong cùng một thể tích, với cấu trúc nhỏ gọn dành cho thiết bị có không gian lắp đặt hạn chế.

Giai đoạn đơn

3–10:1

Hai giai đoạn

15–100:1

Ba giai đoạn

Lên tới 200:1

Do bánh răng hành tinh bên trong liên tục thay đổi vị trí lực trong quá trình quay nên độ mòn bánh răng đều và toàn bộ máy có tuổi thọ cao hơn. Chúng tôi sử dụng các bánh răng bằng thép hợp kim cứng, vòng bi chính xác và tiêu chuẩn lắp ráp có độ phản ứng thấp để có đầu ra ổn định và độ chính xác định vị cao. Thích hợp cho các điều kiện khởi động-dừng, tiến-lùi và tải quán tính thấp lặp đi lặp lại.

Planetary gearbox working principle

Cách tính tỷ số truyền của hộp số hành tinh

Tỷ số truyền xác định tốc độ và mô-men xoắn trục đầu ra. Nó có tác động trực tiếp đến hiệu quả vận hành thiết bị và khả năng phù hợp với tải trọng.

Cấu trúc chung: Sun Gear Active, Vòng trong cố định, Đầu ra của tàu sân bay

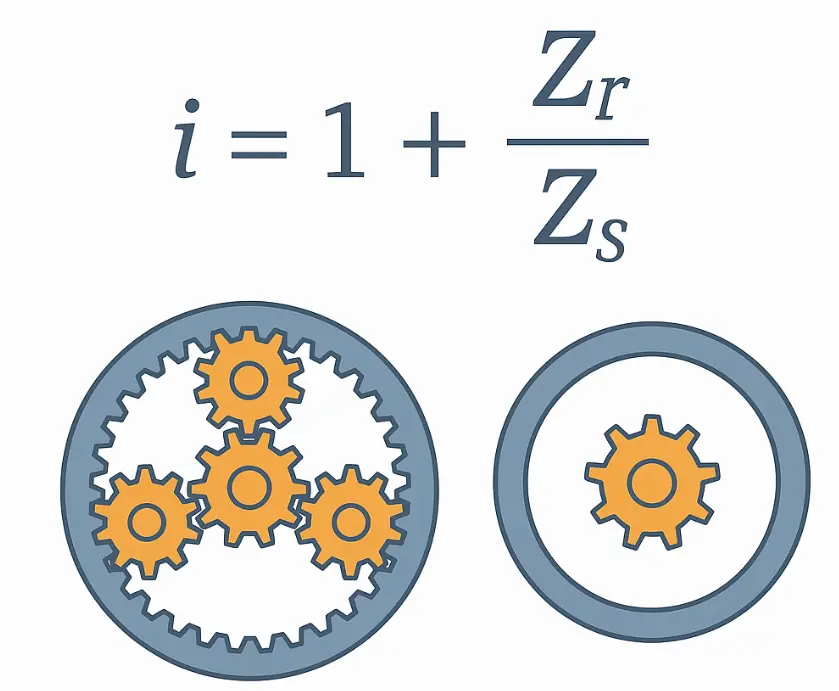

i = 1 + (Zr -> Zs)

Zr = răng vòng trong  |  Zs = răng bánh răng mặt trời

Ví dụ

Răng bánh răng mặt trời: 20

Răng vòng trong: 60

i = 1 + (60 20) = 1 + 3 = 4

Động cơ quay 4 lần, trục ra quay 1 lần → 4:1

Phạm vi tiêu chuẩn Raydafon

Một giai đoạn: 3–10

Hai giai đoạn: 15–100

Ba giai đoạn: dành cho điều kiện tải nặng ở tốc độ thấp

Phạm vi phổ biến: 3:1 đến 100:1

Các giai đoạn khác nhau sẽ tạo ra ma sát bên trong, ảnh hưởng một chút đến hiệu quả. Với tiền đề là tỷ lệ tốc độ cho phép, hãy chọn sự kết hợp cấp thấp hiệu quả hơn.

Raydafon có thể đề xuất tỷ số truyền và mức cấu trúc hợp lý dựa trên tốc độ động cơ, yêu cầu về tốc độ đầu ra và mô-men xoắn tải của bạn. Chúng tôi cũng cung cấp các bản vẽ tham số và đề xuất lựa chọn.Liên hệ với chúng tôiđể được hỗ trợ tính toán tỷ lệ và khớp mô hình.

Planetary gearbox ratio calculation

View as

Hộp số hành tinh Yaw Drive cho tuabin gió

Hộp số hành tinh Yaw Drive cho tuabin gió

Hộp số hành tinh truyền động Yaw cho tuabin gió — 12 kích cỡ khung, 1.000–80.000 N·m, tỷ lệ 297:1–2.153:1, vỏ bằng sắt dẻo ba lớp kín IP67 cho các địa điểm −40 °C đến +60 °C. Bộ bánh răng được cacbon hóa và mài theo HRC 58–62; một vật mang hành tinh nổi giữ sai số truyền trong khoảng 0,08° khi chịu tải gió giật. Ổ đỡ ổ trục gắn mặt bích chấp nhận trực tiếp mặt bích động cơ IEC, với các tùy chọn đầu ra có khớp nối hoặc bánh răng tích hợp. Gửi khoảnh khắc ngáp của vỏ động cơ, khung động cơ và mức độ ăn mòn tại địa điểm - chúng tôi sẽ gửi lại bản vẽ giao diện 2D phù hợp và báo giá trực tiếp tại nhà máy trong vòng 24 giờ.
Hộp số hành tinh máy trộn PG Series Feed

Hộp số hành tinh máy trộn PG Series Feed

Là một nhà sản xuất và nhà cung cấp địa phương ở Trung Quốc, Raydafon đã tạo ra cẩn thận hộp số hành tinh máy trộn PG Series Feed trong nhà máy riêng của mình. Tỷ lệ tốc độ nằm trong khoảng từ 3: 1 đến 15: 1. Các bánh răng được làm bằng thép hợp kim cường độ cao. Sau khi dập tắt, độ cứng bề mặt răng đạt đến HRC55, có khả năng chống mài mòn và chống va đập, và có thể chịu được mô-men xoắn 1800N ・ m. Hộp được làm bằng gang và được trang bị cấu trúc niêm phong kép. Mức kháng bụi và nước đạt IP65, và nó có thể hoạt động ổn định trong môi trường ẩm ướt và bụi bặm của trang trại. Phương pháp cung cấp trực tiếp của nhà máy cung cấp cho bạn các sản phẩm truyền tải giá cả phải chăng và đáng tin cậy!
Hộp số hành tinh dẫn động dòng PGA cho máy trộn thức ăn

Hộp số hành tinh dẫn động dòng PGA cho máy trộn thức ăn

Hộp số hành tinh truyền động bằng máy khoan dòng PGA được chế tạo cho máy trộn thức ăn TMR và máy cấp liệu được dẫn động từ máy kéo PTO tốc độ 540 vòng / phút. Mô-men xoắn liên tục chạy từ 3.810 N·m (PGA-502) đến 42.000 N·m (PGA-4203/4204), với tỷ lệ từ 11,1:1 đến 662,8:1 và các đường trục đầu vào 1"3/8 Z6 hoặc 1"3/4 Z20 tiêu chuẩn. Bánh răng và trục là thép hợp kim cường độ cao, được cacbon hóa bằng khí đến độ cứng bề mặt răng khoảng HRC58; vỏ bằng gang nguyên khối sử dụng lớp bịt kín kép theo tiêu chuẩn IP65 để chống bụi, bùn và rửa trôi. Được Raydafon sản xuất tại xưởng riêng đạt tiêu chuẩn ISO 9001 ở Ninh Ba, Trung Quốc, dành cho các nhà chế tạo máy trộn OEM và làm đơn vị thay thế cho các trang trại và đại lý. Tỷ lệ tùy chỉnh, mặt bích đầu ra và mặt lắp đặt được thực hiện theo bản vẽ. Gửi mô hình hoặc bản vẽ máy trộn của bạn để xác nhận lựa chọn và báo giá trong vòng 24 giờ.
Là một nhà sản xuất và nhà cung cấp đáng tin cậy Hộp số hành tinh tại Trung Quốc, các sản phẩm của chúng tôi đã thông qua chứng nhận CE. Nếu bạn muốn mua sản phẩm chất lượng, xin vui lòng liên hệ với chúng tôi.
