Nhà sản xuất xi lanh thủy lực cho thiết bị hạng nặng

Xi lanh thủy lực Raydafon

Nhà sản xuất xi lanh thủy lực cho máy xúc, máy gặt, máy kéo và máy tùy chỉnh

Raydafonchế tạo xi lanh thủy lực cho máy xây dựng, thiết bị nông nghiệp, máy công nghiệp và các ứng dụng thủy lực khác. Chúng tôi cung cấp xi lanh tiêu chuẩn và tùy chỉnh hoàn toàn dựa trên đường kính lỗ khoan, đường kính thanh, chiều dài hành trình, kiểu lắp, áp suất làm việc và điều kiện vận hành.

Mỗi xi lanh được sản xuất dựa trên bản vẽ, mẫu hoặc kích thước chính đã được xác nhận. Quá trình sản xuất tập trung vào độ chính xác về kích thước, hiệu suất bịt kín và hoạt động ổn định dưới tải trọng thủy lực lặp đi lặp lại — ba yếu tố quyết định liệu xi lanh có tuổi thọ một mùa hay một thập kỷ.

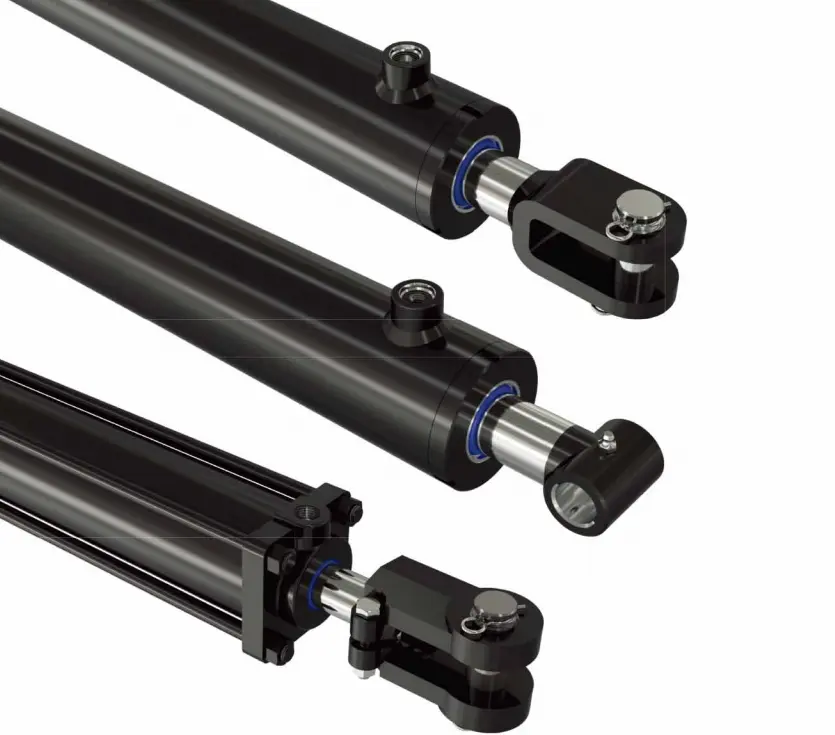

hydraulic cylinders
01

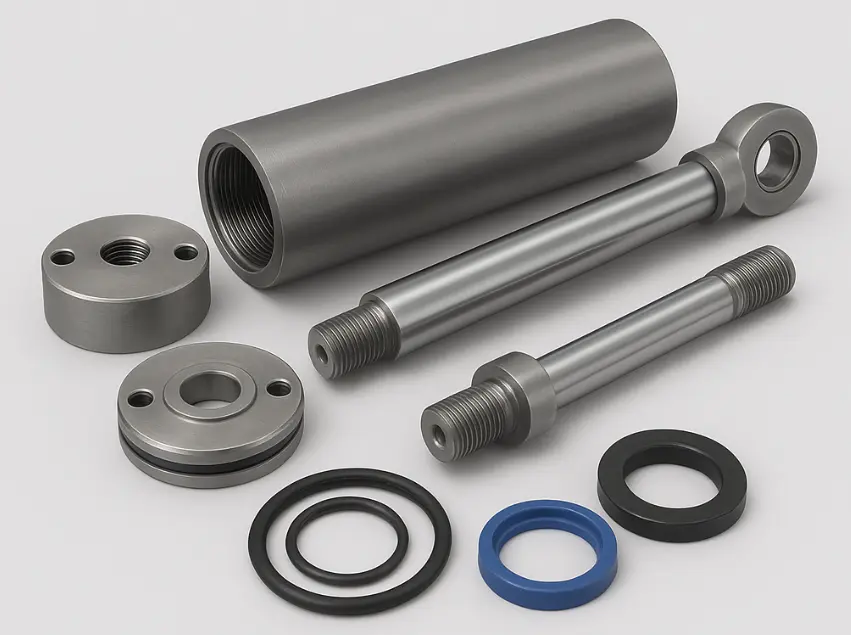

Xây dựng xi lanh thủy lực và các bộ phận chính

Một xi lanh thủy lực chuyển đổi áp suất thủy lực thành chuyển động cơ học tuyến tính. Hiệu suất của nó phụ thuộc vào mức độ chính xác của các thành phần cốt lõi của nó được kết hợp với nhau.

  • Thùng xi lanh- tạo thành buồng áp suất cho dầu thủy lực và dẫn hướng cụm piston.
  • Pít-tông- chuyển đổi áp suất thủy lực thành lực tuyến tính.
  • Thanh pít-tông- truyền lực xi lanh tới cơ cấu máy.
  • Bìa cuối- đỡ và định vị các bộ phận bên trong đồng thời giữ kết cấu chai lại với nhau.
  • Con dấu- ngăn ngừa rò rỉ dầu và giữ cho chất bẩn không lọt vào chai.
  • Linh kiện lắp đặt- mặt bích, trục, khe hở, khớp cầu và các kết nối khác được chọn để phù hợp với việc lắp đặt.
Hydraulic Cylinder Construction and Main Parts
02

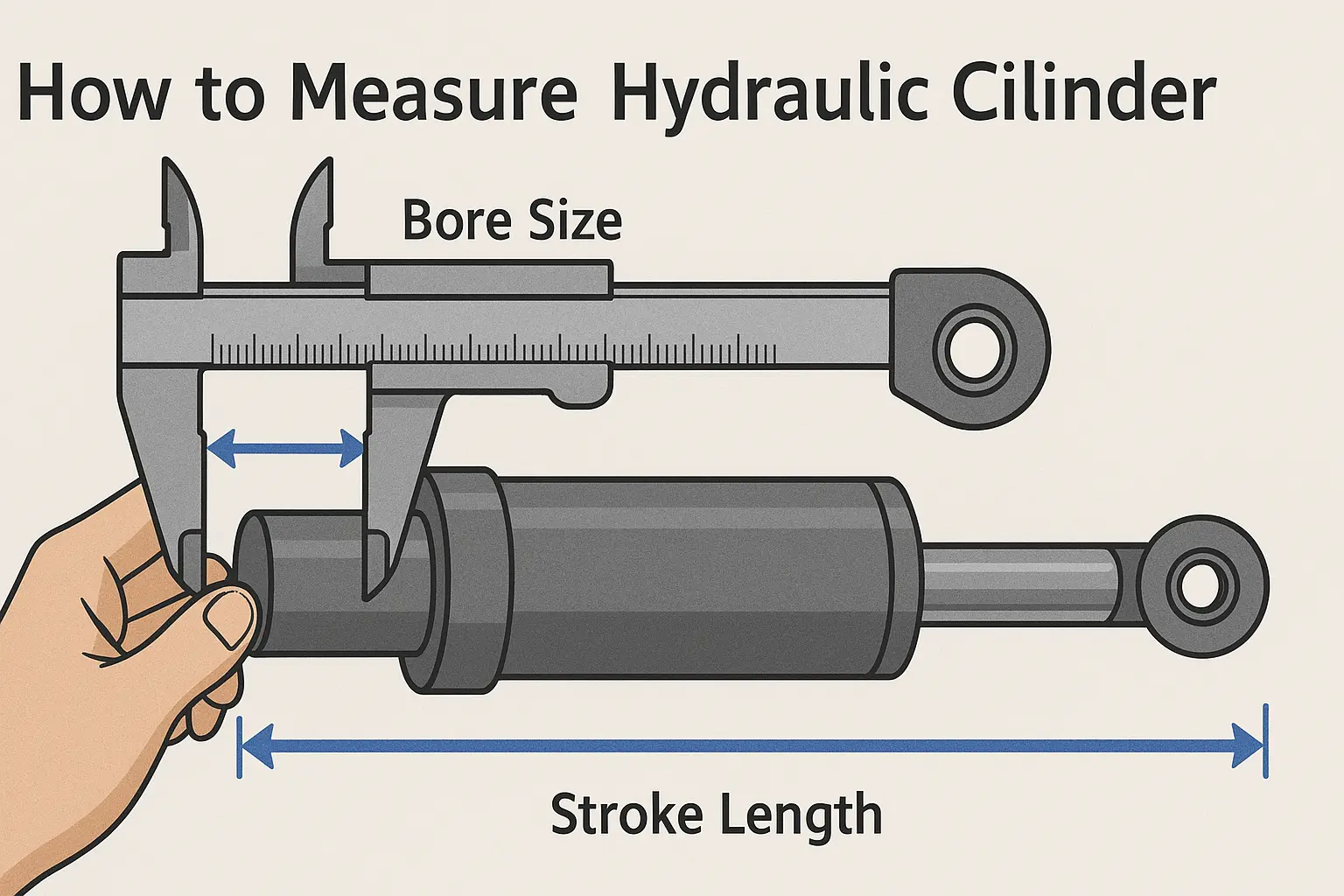

Cách đo xi lanh thủy lực trước khi đặt hàng

Đo lường chính xác là sự khác biệt giữa giao hàng thay thế và giao hàng trả lại. Trước khi tháo xi lanh, hãy tắt thiết bị, xả áp suất thủy lực và làm sạch xi lanh cũng như các khu vực kết nối. Sử dụng các công cụ đo lường đã được hiệu chuẩn xuyên suốt.

How to Measure Hydraulic Cylinder

Năm kích thước chúng ta cần đầu tiên

  • Đường kính lỗ khoan- đường kính trong của ống, được đo ở nhiều vị trí để kiểm tra sự thay đổi độ mòn.
  • Đường kính thanh- đường kính cần pittông được đo ở phần sạch, chưa mài mòn và từ các hướng khác nhau.
  • Chiều dài hành trình- khoảng cách giữa vị trí rút lại hoàn toàn và vị trí mở rộng hoàn toàn.
  • Chiều dài tổng thể- chiều dài chai ở vị trí quy chiếu đã nêu, thường được rút lại.
  • Kiểu lắp- xác nhận kết nối ở cả hai đầu: mặt bích, trục, rãnh hoặc lắp hình cầu.
Lựa chọn 01 Tải và áp suất

Áp suất làm việc cần thiết, lực đẩy hoặc lực kéo và chu kỳ làm việc.

Lựa chọn 02 Hình học

Lỗ khoan, thanh, hành trình, kích thước lắp đặt và loại kết nối.

Lựa Chọn 03 Điều kiện hoạt động

Loại dầu thủy lực, nhiệt độ vận hành, môi trường làm việc, tần suất di chuyển.

03

Ứng dụng xi lanh thủy lực

Xi lanh thủy lực Raydafon được chế tạo cho các thiết bị cần chuyển động tuyến tính được kiểm soát và lực nâng đáng tin cậy hàng ngày trong điều kiện thực tế.

Máy xúc và máy xúc Máy ủi và làm đất Máy kéo và dụng cụ Máy liên hợp và thu hoạch lúa Máy ép thủy lực Thiết bị xử lý vật liệu Máy sản xuất và tự động hóa Khai thác mỏ và thiết bị nặng Máy móc tùy chỉnh cho mục đích đặc biệt
04

Tại sao chọn Raydafon làm nhà cung cấp xi lanh thủy lực của bạn

Được xây dựng dựa trên bản vẽ, mẫu và điều kiện vận hành

Thay vì buộc một bộ phận trong danh mục vào máy của bạn, chúng tôi bắt đầu từ điều kiện làm việc thực tế của xi lanh và quay lại thông số kỹ thuật phù hợp.

  • Tùy chọn tiêu chuẩn và tùy chỉnh- chai được sản xuất theo yêu cầu kỹ thuật tiêu chuẩn hoặc theo bản vẽ và mẫu của khách hàng.
  • Lựa chọn dựa trên ứng dụng- các thông số kỹ thuật về lỗ khoan, thanh truyền, hành trình, lắp đặt và bịt kín phù hợp với điều kiện làm việc thực tế.
  • Niêm phong hiệu suất tập trung- cấu hình bịt kín được chọn để kiểm soát rò rỉ dầu trong quá trình đạp xe lặp đi lặp lại, không chỉ ở lần lắp ráp đầu tiên.
  • Tải linh hoạt- thiết kế được lựa chọn theo áp suất, tải trọng, hành trình và tần số vận hành.
  • Cung cấp hệ thống truyền động một cửa— Raydafon cũng cung cấpHộp số nông nghiệp, Hộp số hành tinhVàTrục PTO, vì vậy nhiều bộ phận truyền động và thủy lực có thể đến từ một nhà cung cấp.

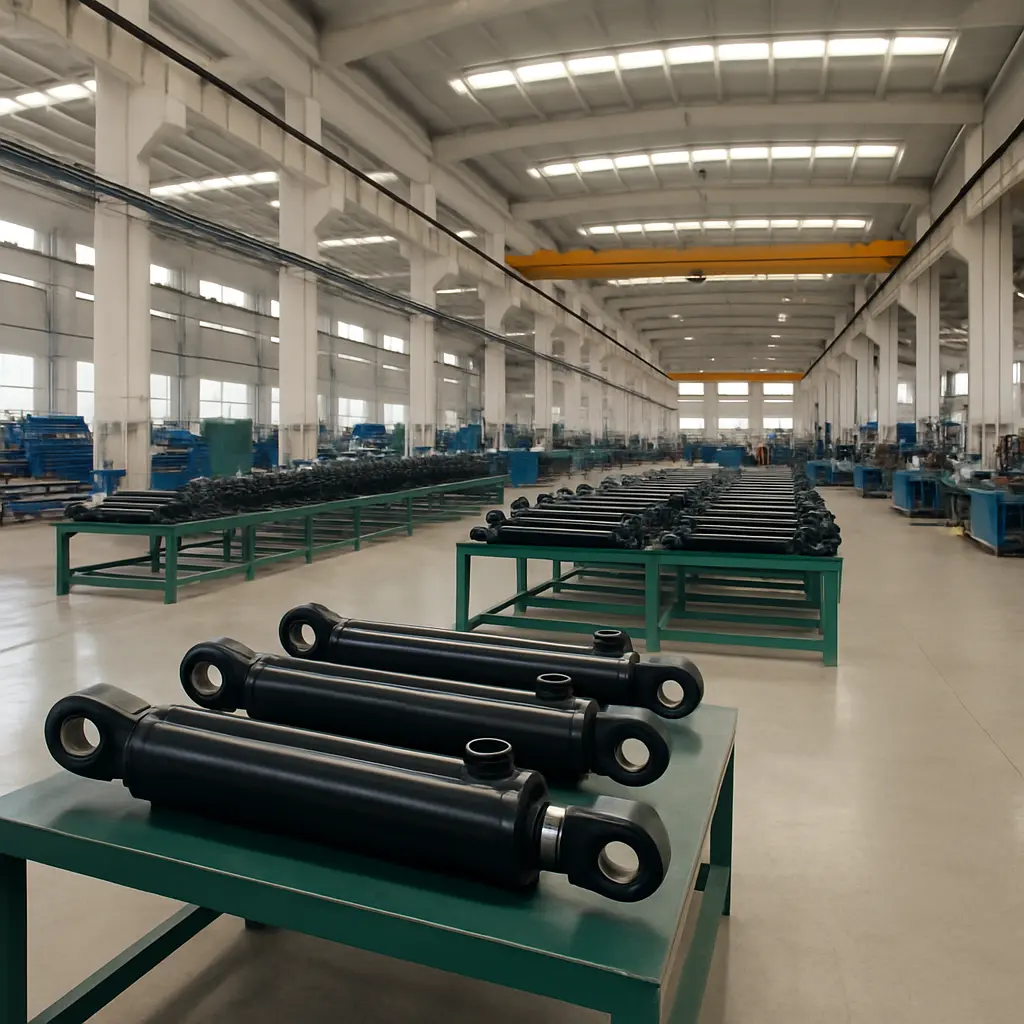

Raydafon factory

Yêu cầu đặc điểm kỹ thuật xi lanh thủy lực

Thay thế một xi lanh hiện có hoặc phát triển một máy mới? Gửi bản vẽ, mẫu, số bộ phận hoặc kích thước chính. Raydafon sẽ xem xét yêu cầu và xác nhận cấu hình xi lanh, kích thước lắp đặt và thông số kỹ thuật phù hợp trước khi bắt đầu sản xuất.

View as

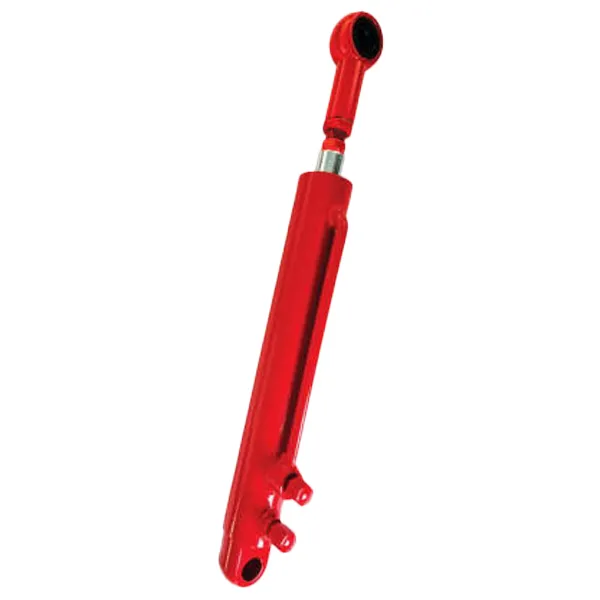

EP-YD40-245-D5 Xy lanh thủy lực

EP-YD40-245-D5 Xy lanh thủy lực

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất xi lanh thủy lực EP-YD40-245-D5 trong nhà. Nó rất cần thiết để nuôi và hạ thấp hệ thống băng tải của các máy gặt ngô và đậu tương, cũng như để chuyển silo nhiều lần. Với lỗ khoan 40mm và đột quỵ 245mm, nó có thể chịu được áp lực 16MPa. Thanh pít-tông mạ crôm chống mòn, trong khi thùng thép liền mạch có độ bền cao. Các con dấu có khả năng chống dầu và chống rò rỉ. Chúng tôi duy trì kiểm tra nghiêm ngặt từ sản xuất đến lô hàng, và giá cả là hợp lý. Thưởng thức hoạt động của Harvestester mịn!

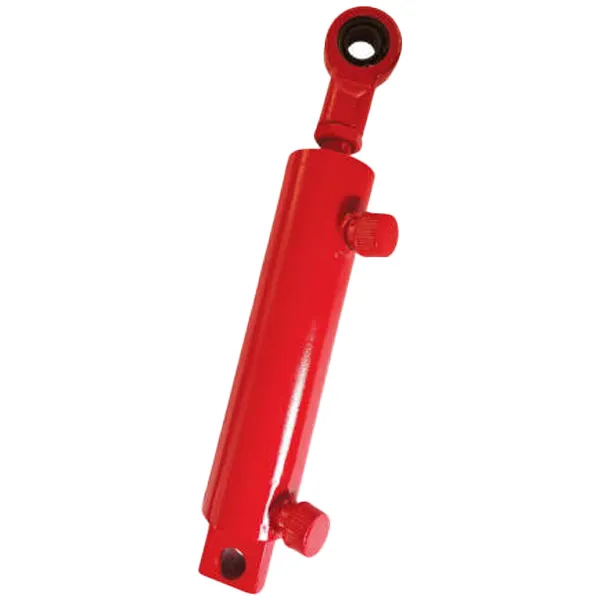

Xi lanh thủy lực lái máy gặt EP-YS50E-001

Xi lanh thủy lực lái máy gặt EP-YS50E-001

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất Xi lanh thủy lực điều khiển xi lanh thủy lực EP-YS50E-001, đặc biệt dành cho hệ thống lái. Nó rất cần thiết cho việc quay và điều khiển máy gặt lúa mì và lúa trên đồng ruộng. Với lỗ khoan 50mm và hành trình 153mm, nó có thể chịu được áp suất 20MPa. Cần piston mạ crom chống mài mòn, trong khi thùng xi lanh được làm bằng thép liền mạch bền bỉ. Các con dấu có khả năng chịu dầu và chống rò rỉ. Chúng tôi giám sát chặt chẽ quá trình sản xuất và định giá phù hợp. Sử dụng điều này để lái máy gặt trơn tru!

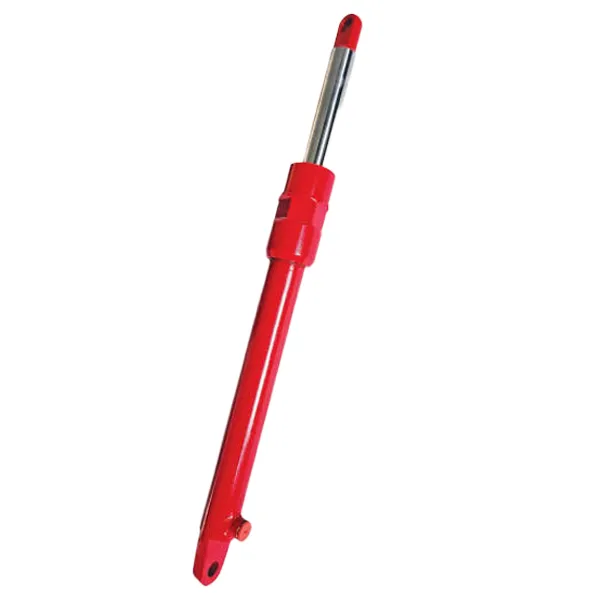

EP-YD40-270 Nền tảng cắt hình xi lanh thủy lực EP-YD40-270

EP-YD40-270 Nền tảng cắt hình xi lanh thủy lực EP-YD40-270

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất các xi lanh cắt hình xi lanh EP-YD40-270 trong nhà. Xi lanh này được sử dụng cho tiêu đề. Nó có lỗ khoan 40mm, đột quỵ 270mm và có thể chịu được áp lực 18MPa. Thanh piston được mạ crôm để chống mài mòn, và thùng xi lanh được làm bằng thép liền mạch bền. Các con dấu có khả năng chống dầu và chống rò rỉ. Chúng tôi cẩn thận theo dõi quy trình sản xuất và vận chuyển của chúng tôi, và chúng tôi cung cấp một mức giá hợp lý. Đó là một người bạn đồng hành đáng tin cậy cho tiêu đề Harvestester của bạn!

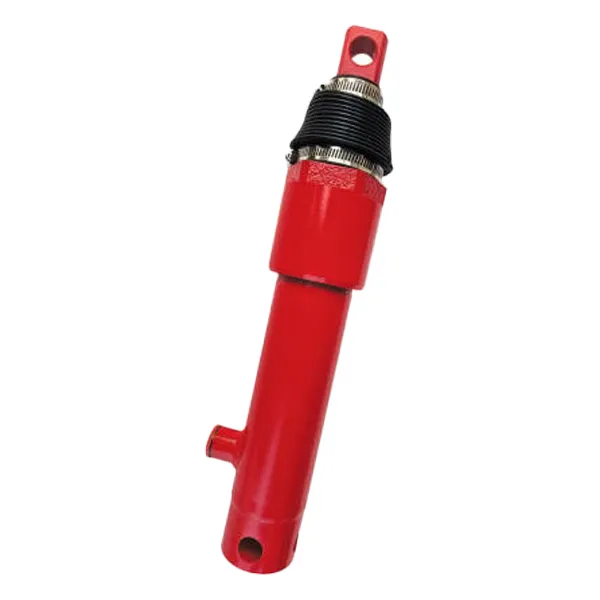

EP-HH-YG45*220 XY CYRAULANT

EP-HH-YG45*220 XY CYRAULANT

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất xi lanh thủy lực EP-HH-YG45*220 trong nhà máy riêng của chúng tôi. Xi lanh này thường được sử dụng trong các hệ thống nâng và hạ thấp người thu hoạch. Nó có lỗ khoan 45mm, đột quỵ 220mm và có thể chịu được áp lực lên tới 16MPa. Thanh piston mạ crôm chống mòn, và thùng xi lanh được làm bằng thép liền mạch bền. Các con dấu có khả năng chống dầu và hầu như không bị rò rỉ. Chúng tôi cẩn thận theo dõi chất lượng từ sản xuất đến giao hàng, và giá cả là hợp lý. Thêm thành phần thủy lực này vào máy gặt của bạn sẽ làm cho nó chạy trơn tru!

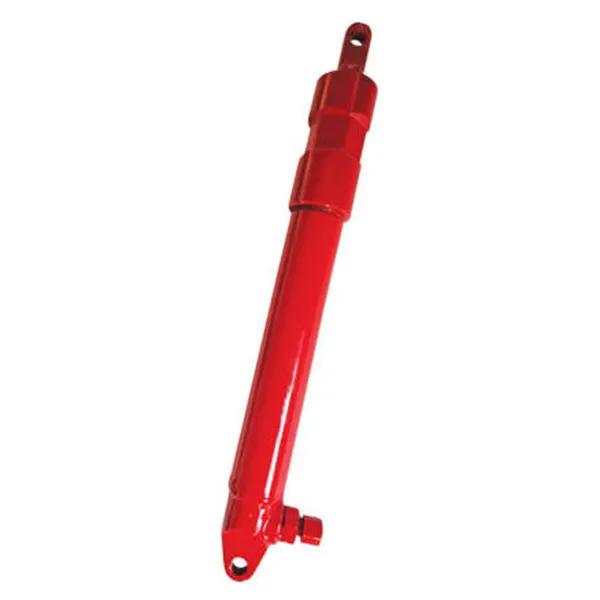

EP-YD25-001A Xi lanh thủy lực Reed xi lanh

EP-YD25-001A Xi lanh thủy lực Reed xi lanh

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất EP-YD25-001A HOVENTER TIÊU CHUẨN XILAURINDER Bánh xe có bánh xe trong nhà, đặc biệt để sử dụng trên các cuộn. Nó có lỗ khoan 25 mm, đột quỵ 235mm và có thể chịu được áp lực 12MPa. Thanh pít-tông mạ crôm chống mòn, trong khi thùng xi lanh được làm bằng thép liền mạch bền. Các con dấu có khả năng chống dầu và chống rò rỉ. Chúng tôi cẩn thận theo dõi sản xuất và đảm bảo một mức giá hợp lý. Đó là một xi lanh thủy lực đáng tin cậy và đáng tin cậy cho các cuộn gặt!

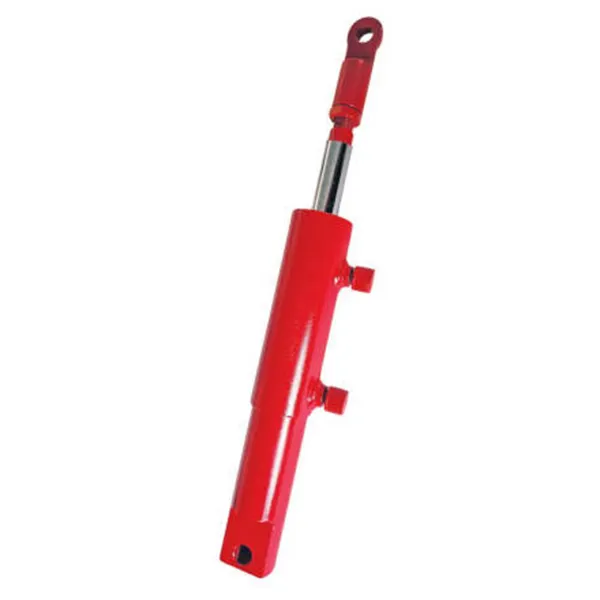

Xi lanh thủy lực máy gặt EP-AS40F

Xi lanh thủy lực máy gặt EP-AS40F

Raydafon, một nhà sản xuất và nhà cung cấp Trung Quốc, sản xuất xi-lanh thủy lực EP-AS40F Hóa nhân biến đổi vô hạn với hộp số thay đổi liên tục (CVT) đặc biệt cho các hệ thống truyền tải. Với lỗ khoan 40mm và đột quỵ 65mm, nó có thể chịu được áp suất hoạt động 18MPa. Thanh pít-tông được mạ crôm để bảo vệ hao mòn, thùng xi lanh được làm bằng thép liền mạch cao, và các con dấu có khả năng chống dầu và kháng tuổi, đảm bảo hoạt động chống rò rỉ. Với kiểm soát chất lượng nghiêm ngặt từ sản xuất đến kiểm tra, chúng tôi cung cấp một mức giá hợp lý. Thêm một thành phần CVT đáng tin cậy vào máy gặt của bạn sẽ đảm bảo hoạt động trơn tru!
Là một nhà sản xuất và nhà cung cấp đáng tin cậy Xi lanh thủy lực tại Trung Quốc, các sản phẩm của chúng tôi đã thông qua chứng nhận CE. Nếu bạn muốn mua sản phẩm chất lượng, xin vui lòng liên hệ với chúng tôi.
