Raydafon sản xuất xi lanh thủy lực dạng ống lồng nhiều tầng dành cho xe nâng cần nâng, với đường kính lỗ tiêu chuẩn từ 200 mm đến 220 mm, đường kính thanh từ 150 mm đến 180 mm, hành trình tối đa lên tới 8000 mm và áp suất làm việc tối đa 30 MPa. Thiết kế bệ lồng nhau tạo ra hành trình dạng ống lồng dài từ chiều dài khép kín nhỏ gọn và bệ lớn nhất mang lại lực cao nhất khi bắt đầu nâng - khớp công suất xi lanh với đường cong tải trọng của cần nâng. Được cung cấp dưới dạng đồ đạc OEM hoặc dưới dạng bộ phận thay thế được thực hiện theo bản vẽ gốc, bao gồm số lượng giai đoạn, cách sắp xếp lắp đặt và vị trí cổng. Được sản xuất tại nhà máy riêng của Raydafon ở Ninh Ba, Trung Quốc, với bộ phớt và linh kiện dự phòng được cung cấp riêng. Gửi mẫu máy, đường kính lỗ khoan và thanh, hành trình yêu cầu, áp suất làm việc và kiểu lắp đặt để báo giá trong vòng 24 giờ.

Xy lanh ống lồng Reach Stacker — Đường kính 200–220 mm, Hành trình lên tới 8000 mm

Xi lanh thủy lực dạng ống lồng nhiều tầng dành cho cần nâng của xe nâng container. Năm giai đoạn mở rộng trở lên chuyển đổi chiều dài đóng ngắn thành hành trình làm việc dài, do đó, máy rải có thể được định vị chính xác ở độ cao và tầm với mà không cần xi lanh một giai đoạn dài hơn, nặng hơn. Được sản xuất bởi Raydafon ở Ninh Ba, Trung Quốc và được cung cấp dưới dạng đồ đạc OEM hoặc như một bộ phận thay thế cho bản vẽ.

  • 200–220 mmĐường kính lỗ khoan
  • 150–180 mmĐường kính thanh
  • 8000 mmHành trình tối đa
  • 30 MPaÁp suất làm việc tối đa
  • Kính thiên vănỔ đĩa bùng nổ nhiều giai đoạn

Nhà sản xuất xi lanh ống lồng Reach Stacker — Đường kính 200–220 mm, Hành trình tới 8000 mm

Xy lanh này là bộ truyền động tuyến tính cho cần nâng của xe nâng: áp suất thủy lực bước vào giai đoạn lớn nhất trước tiên và mỗi giai đoạn kế tiếp sẽ kéo dài theo trình tự để tạo ra một hành trình dài, có kiểm soát từ một chiều dài khép kín nhỏ gọn. Hành động thu gọn đó là yếu tố cho phép nâng, kéo dài và giữ cần cẩu trong khi thiết bị rải được đặt trên một container — hoạt động quyết định số lượng container mà một thiết bị đầu cuối di chuyển trong mỗi ca.

Raydafon sản xuất xi lanh này tại nhà máy riêng của mình ở Ninh Ba, Trung Quốc, cho cả nguồn cung cấp OEM và hậu mãi. Đường kính lỗ khoan tiêu chuẩn là 200 mm đến 220 mm với đường kính thanh từ 150 mm đến 180 mm, hành trình tối đa lên tới 8000 mm và áp suất làm việc tối đa là 30 MPa. Nếu máy của bạn sử dụng tổ hợp giai đoạn hoặc cách sắp xếp lắp đặt khác, hãy gửi bản vẽ gốc hoặc kiểu máy và chúng tôi sẽ khớp nó. Các xi lanh thủy lực liên quan từ cùng một nhà máy bao gồm loại rộng hơnxi lanh thủy lực kính thiên vănphạm vi vàxi lanh thủy lực cần cẩu di độnggia đình.

Thông số kỹ thuật

  • Tên sản phẩmMáy xếp Reach xi lanh kính thiên văn
  • Chức năngChuyển động kính thiên văn tuyến tính của sự bùng nổ
  • Đường kính lỗ khoan200 mm – 220 mm
  • Đường kính thanh150mm – 180mm
  • Hành trình tối đa8000 mm (chiều dài mở rộng bằng kính thiên văn)
  • Áp suất tối đaÁp suất làm việc 30 MPa
  • Ứng dụngMáy xếp Reach
  • gắn kếtĐể vẽ máy - bố trí chốt, mặt bích hoặc lỗ khoan
  • Tùy chỉnhSố lượng giai đoạn, hành trình, lỗ khoan, thanh, lắp và vị trí cổng

Bảng thông số kỹ thuật cho xi lanh ống lồng xếp chồng tiêu chuẩn.

Mục Đặc điểm kỹ thuật
Tên sản phẩm Reach Stacker xi lanh kính thiên văn
Đặc trưng Nhận ra chuyển động kính thiên văn tuyến tính của cần trục
Đường kính lỗ khoan 200 mm – 220 mm
Đường kính thanh 150mm – 180mm; hành trình tối đa 8000 mm
Áp lực Tối đa 30 MPa
Ứng dụng Máy xếp Reach

Xin lưu ý về hành trình và áp lực:con số 8000 mm là hành trình ống lồng của xi lanh, không phải chiều cao nâng của máy — chiều cao nâng tổng thể phụ thuộc vào hình dạng cần của xe nâng tầm cụ thể của bạn. Con số 30 MPa là áp suất làm việc tối đa của xi lanh; xác nhận áp suất định mức của hệ thống thủy lực trên máy của bạn để chọn xi lanh theo áp suất thực tế mà nó sẽ thấy khi vận hành.

Cách thức hoạt động của xi lanh dạng ống lồng trên xe nâng Reach Stacker

Xi lanh ống lồng khác với xi lanh một cấp ở một điểm quan trọng: thay vì một piston và một thanh truyền, nó sử dụng một loạt các giai đoạn lồng nhau kéo dài theo thứ tự. Sàn nâng lớn nhất có diện tích hiệu dụng lớn nhất và do đó tạo ra lực cao nhất, do đó, phần nặng nhất của thang máy - phá bỏ tải trọng và khởi động cần nâng lên trên - được xử lý bằng bệ có lợi thế cơ học nhất. Khi các giai đoạn mở rộng, diện tích hiệu dụng giảm và lực giảm trong khi hành trình tăng lên, điều này phù hợp với cách mômen tải của cần thay đổi khi nó tăng lên.

Sự sắp xếp đó cũng giải quyết được vấn đề đóng gói. Một hình trụ một tầng có hành trình 8 mét sẽ cần một chiều dài khép kín gần với hành trình của nó, chiều dài này sẽ không bao giờ vừa với cần trục. Các giai đoạn lồng nhau tạo ra hành trình giống nhau từ một phần nhỏ của chiều dài khép kín, đó là lý do tại sao xe nâng, cần cẩu di động và xe rơ moóc đều sử dụng xi lanh dạng ống lồng thay vì xi lanh một tầng dài.

Hai chi tiết thiết kế quyết định tuổi thọ của ứng dụng này. Đầu tiên là niêm phong: mỗi giai đoạn đều có bộ đệm kín và thanh dẫn hướng riêng, đồng thời việc lắp đặt giữa các giai đoạn phải giữ thẳng hàng để các vòng đệm không bị đặt sang một bên. Thứ hai là tình trạng bề mặt: thanh lộ ra và bề mặt bệ là nơi mà các vòng đệm tiếp xúc, do đó việc tạo vết do sạn hoặc bệ bị uốn cong sẽ trực tiếp dẫn đến rò rỉ. Quá trình lọc chính xác và kiểm tra thường xuyên các vòng đệm gạt nước cũng quan trọng như chính xi lanh khi máy chạy ca dài tại cảng.

Chi tiết sản phẩm

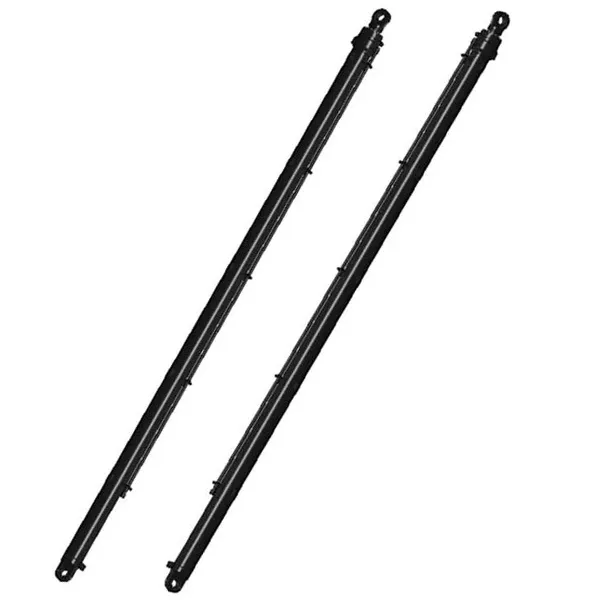

Hình ảnh của xi lanh ống lồng xếp chồng mà chúng tôi sản xuất - cách sắp xếp bệ, bề mặt thanh và giao diện lắp đặt.

Reach stacker telescopic cylinder showing nested stages and rod surface
Xy lanh ống lồng của xe nâng Reach — các giai đoạn lồng nhau, bề mặt thanh và giao diện lắp đặt.

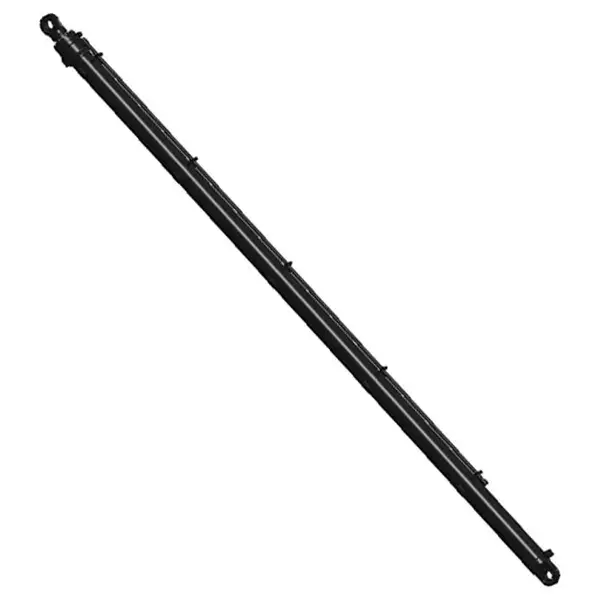

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Xi lanh thủy lực dạng ống lồng nhiều tầng dành cho ứng dụng cần cẩu của xe nâng.
Reach stacker telescopic cylinder before packing and shipment
Xi lanh lắp ráp được kiểm tra và chuẩn bị cho lô hàng.
Reach stacker telescopic cylinder stage detail and seal arrangement
Chi tiết giai đoạn và bố trí con dấu của xi lanh kính thiên văn.

Lợi ích sản phẩm

  • Tầm với dài từ chiều dài đóng ngắnCấu trúc nhiều giai đoạn mang lại hành trình lên tới 8000 mm trong khi vẫn giữ cho xi lanh rút lại nhỏ gọn dọc theo cần, do đó, máy có thể đặt máy rải ở độ cao và ở khoảng cách mà không cần mang theo xi lanh một tầng dài hơn, nặng hơn.
  • Lực lượng nơi thang máy cần nóGiai đoạn lớn nhất cung cấp lực cao nhất khi bắt đầu thang máy, khi mô men tải trên cần lớn nhất và các giai đoạn nhỏ hơn cung cấp hành trình. Điều đó khớp đầu ra của xi lanh với đường cong tải thực tế của máy.
  • Được xây dựng cho nhiệm vụ container nặngXi lanh được sản xuất từ ​​​​thép đặc biệt chất lượng cao và được thiết kế cho chu trình làm việc liên tục khi vận hành cảng, với bố trí bịt kín được chỉ định cho những ca làm việc dài dưới tải thay vì sử dụng không liên tục.
  • Cung cấp trực tiếp tại nhà máyXi lanh được sản xuất và lắp ráp tại nhà máy riêng của Raydafon, do đó không có biên độ giao dịch giữa bạn và nhà sản xuất, đồng thời các bản vẽ, con dấu và phụ tùng thay thế vẫn có sẵn trong suốt thời gian sử dụng của máy.
  • Thực hiện theo bản vẽ của máy của bạnLỗ khoan, thanh, hành trình, số lượng giai đoạn, bố trí lắp đặt và vị trí cổng có thể được tạo theo bản vẽ ban đầu, điều này quan trọng đối với các thiết bị thay thế khi giao diện lắp đặt phải phù hợp với cần trục hiện có.
  • Rút ngắn chu kỳ tải và dỡ hàngViệc định vị chính xác, có thể lặp lại của máy rải cho phép nâng container từ cầu cảng hoặc boong tàu và hạ xuống với ít chuyển động hơn, cắt giảm thời gian mỗi tàu cập bến và thời gian chờ đợi của các phương tiện giao thông đường bộ tại bến.

Tuổi thọ mỏi, tuổi thọ phốt và lực tối đa phụ thuộc vào lỗ khoan, áp suất, chu kỳ làm việc và mức độ ô nhiễm được kiểm soát trong mạch thủy lực của máy. Cung cấp cho chúng tôi kiểu máy, áp suất làm việc và hành trình yêu cầu, chúng tôi sẽ xác nhận cấu hình xi lanh so với tải trọng thực tế mà nó sẽ thấy.

Ứng dụng

Ứng dụng chính là cần của xe nâng container, nhưng loại xi lanh ống lồng tương tự được sử dụng ở những nơi cần tạo ra hành trình dài từ chiều dài lắp ngắn trong máy di động.

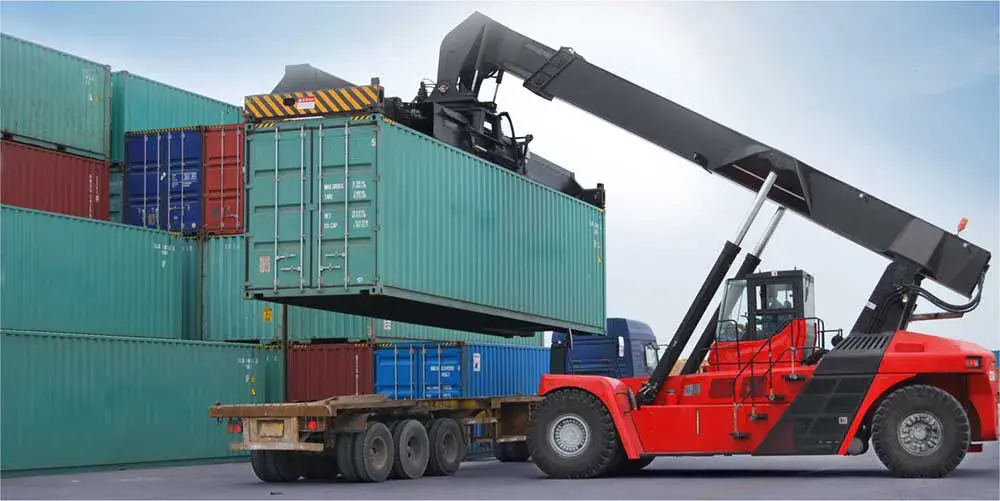

Reach stacker telescopic cylinder installed on a container handling machine boom
Xe nâng dạng ống lồng Reach stacker đang được sử dụng trên máy xếp dỡ container.

Cảng và bến container

Cần nâng và mở rộng trên xe nâng tầm cao di chuyển container giữa bến, bãi và các phương tiện đường bộ trong điều kiện hoạt động theo ca liên tục.

Bãi và kho hậu cần

Máy xử lý việc xếp chồng dày đặc trong đó máy rải phải được định vị chính xác ở độ cao và khoảng cách mà không cần định vị lại khung xe.

Trạm trung chuyển và vận chuyển hàng hóa

Các hoạt động có doanh thu cao trong đó chu kỳ chất tải và dỡ tải lặp lại trong ngày và độ tin cậy của xi lanh quyết định trực tiếp đến năng suất.

Cần cẩu di động

Phần mở rộng cần dạng ống lồng, trong đó nguyên lý giai đoạn giống nhau tạo ra tầm với dài từ chiều dài đóng có thể vận chuyển được.

Thiết bị xe ben và xe moóc

Xi lanh nâng nhiều tầng dành cho thân lật và nâng sàn, trong đó hành trình dài so với không gian lắp đặt sẵn có.

Thay thế và trang bị thêm

Thay thế trực tiếp xi lanh cần cẩu bị mòn hoặc hư hỏng trên xe nâng tầm cao hiện có, được sản xuất dựa trên bản vẽ ban đầu hoặc mẫu đã đo.

Câu hỏi thường gặp của người mua

  • Đường kính, hành trình và áp suất nào mà nó đạt tới nắp xi lanh dạng ống lồng của máy xếp chồng?Đường kính lỗ khoan tiêu chuẩn là 200 mm đến 220 mm, đường kính thanh từ 150 mm đến 180 mm, hành trình tối đa lên tới 8000 mm và áp suất làm việc tối đa 30 MPa. Chiều cao nâng tổng thể phụ thuộc vào hình dạng cần nâng của máy chứ không chỉ phụ thuộc vào hành trình, vì vậy hãy xác nhận cả hai khi xác định.
  • Xi lanh này là một bộ phận OEM hay một sự thay thế?Nó được Raydafon sản xuất tại nhà máy riêng của mình và có thể được cung cấp dưới dạng đồ đạc OEM cho các nhà chế tạo máy hoặc như một bộ phận thay thế cho các máy đã được đưa vào sử dụng. Để thay thế, hãy gửi bản vẽ gốc, kiểu máy hoặc kích thước đo được của xi lanh bị hỏng.
  • Làm sao tôi biết giá đỡ sẽ phù hợp với cần của tôi?Việc lắp đặt được thực hiện theo bản vẽ - bố trí chốt, mặt bích hoặc lỗ khoan, cùng với các vị trí cổng. Gửi bản vẽ hoặc ảnh chụp hình trụ hiện có cùng các kích thước chính và chúng tôi sẽ xác nhận giao diện trước khi báo giá.
  • Bạn cần trích dẫn thông tin gì?Kiểu máy, đường kính lỗ khoan và thanh, hành trình yêu cầu, áp suất làm việc, số lượng giai đoạn nếu đó là thiết kế nhiều giai đoạn, kiểu lắp và số lượng. Chúng tôi nhận được càng nhiều yêu cầu thì chúng tôi càng có thể xác nhận thiết kế và giá cả nhanh hơn.
  • Điều gì ảnh hưởng đến tuổi thọ của xi lanh kính thiên văn?Độ sạch của dầu thủy lực, tình trạng của phớt gạt nước và sự thẳng hàng của các giai đoạn riêng lẻ là những yếu tố chính. Sự nhiễm bẩn hoặc bề mặt của lớp ghi điểm làm hỏng các vòng đệm và dẫn đến rò rỉ, do đó việc lọc và kiểm tra thường xuyên cũng quan trọng như chính thông số kỹ thuật của xi lanh.
  • Thời gian thực hiện là bao lâu và có thể cung cấp con dấu dự phòng không?Thời gian thực hiện phụ thuộc vào việc xi lanh có khớp với bản vẽ hiện có hay cần cấu hình mới và được xác nhận bằng báo giá, thông thường trong vòng 24 giờ kể từ khi nhận được yêu cầu. Bộ con dấu và các bộ phận thay thế có thể được cung cấp riêng để máy có thể được đưa trở lại hoạt động sau khi con dấu bị hỏng.

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá xi lanh ống lồng Reach Stacker

Gửi mô hình máy, đường kính lỗ khoan và thanh, hành trình yêu cầu, áp suất làm việc, loại và số lượng lắp đặt - hoặc bản vẽ gốc. Chúng tôi xác nhận cấu hình phù hợp với sự bùng nổ của bạn và trả lời về giá cả cũng như thời gian giao hàng trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Con số 8000 mm là hành trình xi lanh, không phải chiều cao nâng máy. Vui lòng xác nhận áp suất làm việc định mức của hệ thống thủy lực của bạn và kích thước lắp đặt trước khi đặt hàng.
