SWC-WD ngắn mà không có mặt phẳng khớp nối khớp nối

Raydafon từ SWC-WD ngắn mà không có mặt bích FLANGE COUPLING MOUPLING được chế tạo để di chuyển mô-men xoắn hiệu quả trong máy móc hạng nặng, nghĩ rằng các nhà máy cuộn thép, cần cẩu, thiết bị nâng, tất cả các thiết bị hạng nặng đó. Nó có một thiết kế mặt bích nhỏ gọn, không telescopic, với đường kính quay từ 180mm đến 1320mm. Khớp nối toàn cầu mặt bích ngắn này có thể xử lý các sai lệch góc lên đến 15 độ và mô -men xoắn cao tới 16000 kN · m, vì vậy ngay cả trong không gian chật hẹp, nơi không có nhiều chỗ, nó vẫn tiếp tục chuyển điện. Chúng tôi làm cho nó từ thép 35CRMO cường độ cao, với cấu trúc ổ trục mà không cần bu lông, hoàn hảo cho các khớp nối phổ quát cho máy móc hạng nặng và các khớp nối phổ quát không phải là telescopic cho các ứng dụng công nghiệp. Nó không đòi hỏi nhiều sự bảo trì và kéo dài mãi mãi, đó chính xác là những gì bạn cần trong các thiết lập khó khăn.

Sản xuất của chúng tôi tại Trung Quốc theo tiêu chuẩn ISO 9001, vì vậy khớp nối toàn cầu SWC-WD giữ trong điều kiện khắc nghiệt. Trục chéo được mạ crôm để chống ăn mòn, thêm vào độ bền của nó. Thiết kế mặt bích cứng, hàn của nó làm cho việc lắp đặt trở nên dễ dàng, đặc biệt là trong thiết bị luyện kim và khai thác trong đó chuyển động dọc trục khá tối thiểu. Chúng tôi có thể tùy chỉnh kích thước để phù hợp với nhu cầu của bạn, vì vậy khớp nối phổ quát ngắn này hoạt động tuyệt vời như các khớp nối phổ biến tùy chỉnh cho các hệ thống cần cẩu và các công việc hạng nặng khác. Và giá cả cũng cạnh tranh. Raydafon, sự khéo léo chính xác có nghĩa là thời gian chết ít hơn và các thiết bị đáng tin cậy hơn, một thứ gì đó các nhà khai thác công nghiệp trên khắp thế giới có thể tin tưởng.

Đặc điểm kỹ thuật sản phẩm

KHÔNG.	Đường kính hướng dẫn d mm	Mô -men xoắn danh nghĩa TN Kn · m	Trục gấp góc β (°)	Mô -men xoắn mệt mỏi TF Kn · m	Kích thước (mm)									Trọng lượng (kg)
					Lmin	D1 (JS11)	D2 (H7)	Lm	N-D	k	t	b (H9)	g	Lmin	Tăng 100mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. TF-dưới tải trọng mô-men xoắn cho phép theo cường độ mệt mỏi.

Phạm vi của ứng dụng

Raydafon sườn SWC Universal khớp nối khớp thường được gọi là khớp nối khớp toàn bộ trục SWC Cardan, chỉ là một phần; Nó là một thứ bắt buộc phải có trong các lĩnh vực công nghiệp hạng nặng, như các nhà máy lăn, thiết bị nâng cao và tất cả các loại thiết lập máy móc hạng nặng cứng rắn. Là một khớp nối khớp toàn cầu mô-men xoắn cao, nó thực hiện một công việc vững chắc liên kết hai trục truyền động được phù hợp hoàn hảo, đảm bảo sức mạnh được cung cấp trơn tru ngay cả khi điều kiện làm việc thực sự khắc nghiệt.

Hãy nói về thông số kỹ thuật cốt lõi của nó: Đường kính con quay nằm trong khoảng từ φ58 đến φ620, mô -men xoắn danh nghĩa đi từ 0,15 đến 1000 kN · m và góc gập trục không quá 25 °.

Khớp nối này hoạt động tốt nhất ở các điểm cụ thể, giống như khi bạn cần một khớp nối khớp toàn cầu hạng nặng đáng tin cậy cho các hoạt động của nhà máy lăn, hoặc khớp nối trục chung SWC phổ biến trong thiết bị nâng và xử lý vật liệu. Trong những trường hợp này, nó thể hiện sức mạnh của nó: ngay cả dưới những căng thẳng lớn, nó vẫn giữ các hoạt động ổn định, không có mớ hỗn độn hoặc sự cố.

Tính năng cấu trúc

Raydafon sườn SWC Universal khớp nối chung không phải là người được ném vào nhau, nó được xây dựng với kỹ thuật thông minh, cập nhật để làm việc tuyệt vời và giữ lâu trong sử dụng công nghiệp. Hãy để đi bộ qua những gì làm cho cấu trúc của nó nổi bật.

Đầu tiên, nó có cấu hình hợp lý và an toàn: Chúng tôi đã sử dụng một thiết kế đầu ngã tư tích hợp cho khớp nối khớp toàn cầu công nghiệp này, cắt giảm các rủi ro như bu lông bị lỏng hoặc phá vỡ. Điều chỉnh đó một mình làm cho nó trở nên chắc chắn hơn 30% -50%, vì vậy nó chạy an toàn và nhất quán. So với các khớp nối thông thường, nó tồn tại lâu hơn và nó tránh được các vấn đề phổ biến ở các điểm căng thẳng cao, giống như các hệ thống khớp nối chung của máy móc hạng nặng mà bạn thấy trong các công việc khó khăn.

Sau đó, có khả năng chịu tải tăng cường: Khớp nối toàn cầu hạng nặng SWC này được thực hiện để xử lý các trọng lượng lớn, do đó, nó phải có ở những nơi cần xử lý tải hàng đầu, như thiết bị khai thác hoặc máy xây dựng.

Nó cũng đạt hiệu quả truyền tải cao lên tới 98,6%. Là một khớp nối chung phổ quát hiệu quả để truyền năng lượng lớn, nó cắt giảm việc sử dụng năng lượng và các chi phí đi kèm với nó. Đó là lý do tại sao nó lại là một lựa chọn hàng đầu cho các giải pháp khớp nối toàn cầu tiết kiệm năng lượng trong các thiết lập truyền tải công nghiệp năng lượng cao.

Và nó chạy mượt mà với tiếng ồn thấp: Truyền vẫn ổn định và tiếng ồn thường lơ lửng trong khoảng 30-40 dB (A). Khớp nối chung có nhiễu thấp này giữ cho các hoạt động yên tĩnh, điều này hoàn hảo cho các điểm công nghiệp trong đó tiếng ồn là một vấn đề, trong khi vẫn giữ độ tin cậy ở cấp độ cao.

Đánh giá của khách hàng

Zhang Wei, Kỹ sư trưởng, Công ty TNHH Thiết bị khai thác Henan, Ltd.

Chúng tôi đã đặt Raydafon từ SWC-WD ngắn mà không có khớp nối phổ biến dạng mặt bích trên máy móc khai thác của chúng tôi, và nó là một sự phù hợp hoàn hảo. Thiết kế nhỏ gọn của nó chỉ là những gì chúng ta cần cho không gian chật hẹp, nơi không có nhiều chỗ để dự phòng, và bản dựng đủ khó khăn để giữ cho hoạt động ổn định. Ngay cả khi nó chạy không ngừng nghỉ trong điều kiện nặng nề, sự kết hợp này không bao giờ cho phép chúng tôi thất bại. Đội bảo trì của chúng tôi yêu thích rằng nó hầu như không cần phải kiểm tra, điều đó có nghĩa là chúng tôi có thể giữ cho sản xuất di chuyển trơn tru mà không gặp rắc rối.

Michael Brown, Giám đốc điều hành, Texas Steel Works, Hoa Kỳ

Hội thảo Texas của chúng tôi đã đặt hàng SWC-WD ngắn mà không có sự kết hợp phổ biến kiểu Flex Flange từ Raydafon, và thành thật mà nói, chất lượng đã thổi bay chúng tôi. Các khớp nối được gia công thực sự tốt, cài đặt chúng là một cinch và chúng giữ một cách đáng tin cậy ngay cả khi đang tải. Điều gì bị mắc kẹt nhất đối với tôi? Làm thế nào nó cân bằng giá cả và hiệu suất mà bạn không thể tìm thấy điểm ngọt ngào đó. Tìm một nhà cung cấp liên tục cung cấp mức độ chất lượng này rất dễ dàng, nhưng Raydafon đã hoàn toàn chứng minh rằng họ là một đối tác đáng tin cậy cho chúng tôi.

⭐⭐⭐⭐⭐ Anna Müller, Giám sát bảo trì, Giải pháp công nghiệp Berlin, Đức

Chúng tôi đặt Raydafon từ SWC-WD ngắn mà không có khớp nối phổ biến dạng flex trên dòng thiết bị Berlin của chúng tôi và kết quả rất tuyệt vời. Bản thân sản phẩm cảm thấy rắn chắc, hàn chính xác là không có tác phẩm kém chất lượng ở đây và cho đến nay, nó đã giữ được rất tốt, cho thấy độ bền cao nhất. So với một số thương hiệu khác mà chúng tôi đã sử dụng ở châu Âu, khớp nối này đáng tin cậy hơn và giá cả cũng cạnh tranh hơn. Nếu các công ty khác đang tìm kiếm các khớp nối phổ biến đáng tin cậy, tôi sẽ hoàn toàn khuyên bạn nên Raydafon.

Tính năng sản phẩm

Raydafon từ SWC-WD ngắn mà không có mặt bích FLANGE COUPLING COUPLING COUPLING, thường được gọi là khớp nối khớp toàn bộ trục SWC Cardan được xây dựng cho các điểm công nghiệp chặt chẽ, trong đó không gian bị hạn chế và bạn cần thiết kế có chiều dài cố định (không mở rộng kính viễn vọng). Là một khớp nối khớp toàn cầu mô-men xoắn cao, nó di chuyển mô-men xoắn hiệu quả giữa các trục được sắp xếp, xử lý độ lệch góc lên đến 25 độ và nó vẫn đáng tin cậy ngay cả trong môi trường nặng.

Hãy nói về các tính năng chính của nó: nó có cấu trúc nhỏ gọn và cứng nhắc, thiết lập mặt bích ngắn, không linh hoạt này làm cho nó trở thành một khớp nối toàn cầu hạng nặng đáng tin cậy cho các hoạt động của nhà máy lăn, mang lại sự ổn định hơn trong các thiết lập trong đó chuyển động trục tối thiểu. Đó là lý do tại sao nó hoạt động rất tốt cho các kết nối khoảng cách cố định trong máy móc khó khăn. Sau đó, có khả năng chịu tải cao của nó: chúng tôi sử dụng các vật liệu cứng như gang hoặc thép hợp kim để làm cho nó, vì vậy, nó có một khớp nối trục khớp toàn cầu SWC bền trong thiết bị nâng và xử lý vật liệu. Nó giữ trọng lượng lớn và truyền mô -men xoắn nhiều hơn so với các khớp nối khác có cùng đường kính, điều này làm cho nó hoàn hảo cho tải trọng nặng trong thiết bị khai thác hoặc xây dựng.

Khớp nối chung toàn cầu công nghiệp này cũng bù đắp cho sự sai lệch thực sự tốt cho dù nó có góc cạnh góc, song song hoặc trục trục, nó không gây rối với tốc độ quay hoặc chuyển mô -men xoắn. Điều đó có nghĩa là hoạt động trơn tru trong các hệ thống khớp nối toàn bộ máy móc hạng nặng. Và nó có hiệu quả trong việc truyền tải điện: đạt hiệu quả lên tới 98,6%, khớp nối khớp toàn cầu hạng nặng SWC này giữ cho mất năng lượng thấp, khiến nó trở thành một khớp nối chung hiệu quả để truyền năng lượng lớn trong các thiết lập công nghiệp năng lượng cao.

Thêm vào đó, nó được thiết kế để tiết kiệm năng lượng và chạy yên tĩnh nếu bạn cần các giải pháp khớp nối chung tiết kiệm năng lượng, đây là một lựa chọn hàng đầu, cắt giảm chi phí hoạt động. Và nó giữ tiếng ồn trong khoảng từ 30-40 dB (A), vì vậy khớp nối khớp phổ biến số thấp này phù hợp với các điểm công nghiệp nơi tiếng ồn là một mối quan tâm.

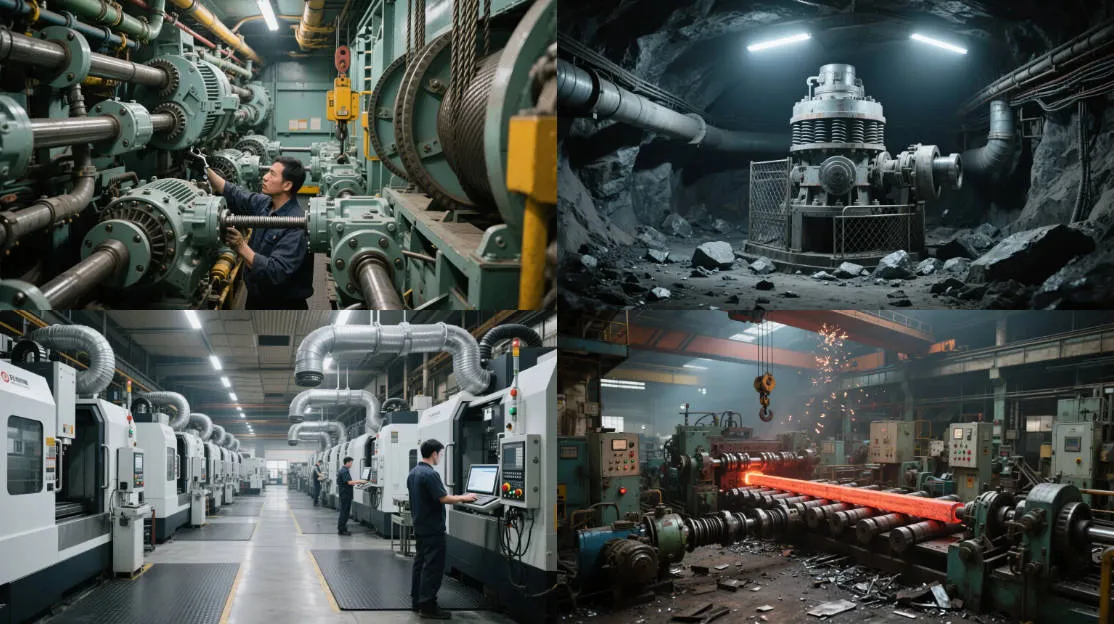

Ứng dụng sản phẩm

Khớp nối phổ quát của Raydafon, tìm thấy vị trí của nó trong tất cả các loại thiết lập hạng nặng, các nhà máy lăn, cơ chế nâng cao và một loạt các hệ thống máy móc hạng nặng cứng rắn. Lấy khớp nối khớp toàn cầu theo mô-men xoắn cao của chúng tôi: Thật tuyệt vời khi liên kết hai trục truyền dẫn không xếp hàng, đảm bảo sức mạnh di chuyển trơn tru ngay cả khi điều kiện làm việc rất khó khăn, đặc biệt là ở những điểm mà không gian chật và bạn cần thiết kế cứng, không phải là telescopic.

Sự kết hợp này thực sự tỏa sáng trong các kịch bản cụ thể, giống như khi bạn cần một khớp nối khớp phổ biến nặng đáng tin cậy cho các hoạt động của nhà máy lăn, hoặc khớp nối trục chung SWC phổ biến trong thiết bị nâng và xử lý vật liệu. Trong những trường hợp này, ngay cả với tải trọng cực cao và không gian hạn chế, nó vẫn giữ cho hoạt động ổn định, không có trục trặc.

Khi nói đến các ứng dụng khớp nối chung công nghiệp, biến thể SWC-WD của chúng tôi nổi bật với kỹ thuật thông minh giúp nó hoạt động tốt hơn và kéo dài hơn. Hãy nói về cấu trúc chính của nó: nó có một thiết lập hợp lý, an toàn với thiết kế đầu ngã tư tích hợp, điều này đã loại bỏ các vấn đề như bu lông bị lỏng hoặc phá vỡ, tăng cường sức mạnh tổng thể lên 30%-50%. Điều đó có nghĩa là nó chạy một cách an toàn và đáng tin cậy, tồn tại lâu hơn các mô hình kiểu cũ và tránh các sự cố phổ biến ở những nơi căng thẳng cao, như các hệ thống khớp nối chung của máy móc hạng nặng.

Thêm vào đó, nó có thể xử lý nhiều tải trọng hơn, chúng tôi đã xây dựng nó để hỗ trợ trọng lượng nặng hơn, vì vậy khớp nối khớp toàn cầu hạng nặng SWC này là hoàn hảo cho những nơi cần xử lý tải khó khăn, như khai thác hoặc thiết bị xây dựng. Nó cũng di chuyển sức mạnh siêu hiệu quả, đạt tới 98,6% hiệu quả truyền tải. Là một khớp nối chung phổ quát hiệu quả để truyền năng lượng lớn, nó cắt giảm việc sử dụng năng lượng và các chi phí đi kèm với nó, làm cho nó trở thành một lựa chọn hàng đầu cho các giải pháp khớp nối chung tiết kiệm năng lượng trong các thiết lập truyền dẫn công nghiệp năng lượng cao.

Và nó chạy trơn tru với hầu như không có tiếng ồn nào đều ổn định và nhiễu thường ở trong khoảng 30-40 dB (a). Khớp nối chung có nhiễu thấp này giữ cho các hoạt động yên tĩnh, điều này hoàn hảo cho các điểm công nghiệp trong đó tiếng ồn là một vấn đề, trong khi vẫn giữ độ tin cậy ở cấp độ cao.

Về Raydafon

Raydafon không chỉ là một tên khác trong các bộ phận truyền tải, chúng tôi là một nhà sản xuất và nhà cung cấp hàng đầu các thành phần truyền tải hiệu suất cao và các giải pháp máy móc công nghiệp, và chúng tôi đã tập trung mạnh vào các sản phẩm như khớp nối chung của SWC Cardan Shaft Universal. Chúng tôi bắt đầu để theo kịp những gì các ngành công nghiệp toàn cầu cần khi chúng phát triển, và theo thời gian, chúng tôi đã xây dựng một đội hình đầy đủ: hộp số, trục lái, xi lanh thủy lực, ròng rọc, máy công cụ chính xác, tất cả đều được thực hiện để tăng cường các lĩnh vực nông nghiệp và nặng. Chúng tôi rất lớn về sự đổi mới, đó là lý do tại sao chúng tôi có thể cung cấp khớp nối khớp toàn cầu hạng nặng đáng tin cậy cho các hoạt động của nhà máy lăn phù hợp với ngay cả các hệ thống phức tạp nhất mà không gặp trở ngại.

Các cơ sở của chúng tôi là hàng đầu, quá, chúng tôi đã có các hội thảo CNC, dụng cụ xử lý nhiệt và mài, và các hệ thống đo lường 3D tiên tiến. Chúng tôi tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt như ISO9001/TS16949, và thiết lập đó cho phép chúng tôi tạo ra các giải pháp khớp nối chung mô-men xoắn cao, di chuyển mô-men xoắn tuyệt vời và xử lý sai lệch như một pro. Lấy khớp nối trục chung SWC phổ biến của chúng tôi trong việc nâng và xử lý vật liệu, ví dụ như nó được chế tạo cho những nơi cần sức mạnh chịu tải cứng. Và dòng khớp nối chung công nghiệp của chúng tôi? Nó bao gồm tất cả các loại sử dụng trong đó độ chính xác và độ chắc chắn quan trọng nhất.

Tám mươi phần trăm những gì chúng tôi tạo ra được xuất khẩu của họ đến những nơi như Mỹ, Đức, Nhật Bản, Ý, Malaysia, Úc và Trung Đông. Chúng tôi đã có những mạng lưới mạnh mẽ ở Trung Quốc, Hàn Quốc, Anh, Singapore, Mỹ và Tây Ban Nha, vì vậy chúng tôi đã vững chắc trên toàn cầu. REACH đó cho phép chúng tôi cung cấp các tùy chọn khớp nối toàn cầu hạng nặng SWC tùy chỉnh SWC, chính xác với những gì khách hàng cần, như trong các hệ thống khớp nối chung của máy móc hạng nặng, nơi giữ ổn định dưới tải trọng cực độ là không thể thương lượng.

Chúng tôi quan tâm đến tính bền vững và tạo ra các giải pháp đặt khách hàng lên hàng đầu. Đó là lý do tại sao chúng tôi phát triển các giải pháp khớp nối chung tiết kiệm năng lượng, đạt tới 98,6% hiệu quả truyền dẫn sử dụng năng lượng trong các thiết lập công suất cao. Cho dù bạn cần một khớp nối chung phổ quát hiệu quả để truyền tải điện lớn hoặc khớp nối chung có tiếng ồn thấp cho các điểm công nghiệp trong đó tiếng ồn là một vấn đề, các sản phẩm của chúng tôi đi kèm với dịch vụ sau bán hàng đầy đủ. Đó là cách mà chúng tôi đã trở thành một đối tác đáng tin cậy trong ngành công nghiệp truyền tải, chúng tôi không chỉ bán các bộ phận, chúng tôi sao lưu chúng.
