Sự khác biệt giữa xi lanh thủy lực máy gặt tác động đơn và tác động kép là gì?

Trong lĩnh vực máy móc nông nghiệp, đặc biệt là thiết bị thu hoạch, xi lanh thủy lực là một bộ phận cơ bản. Nó chuyển đổi áp suất chất lỏng thủy lực thành lực và chuyển động tuyến tính, cho phép điều khiển các chức năng khác nhau, từ nâng cụm đầu máy đến điều chỉnh vị trí trục quay. Trong số các loại xi lanh thủy lực phổ biến nhất được sử dụng trong máy gặt là loại xi lanh tác động đơn và xi lanh tác động kép. Việc lựa chọn giữa hai loại này không phải là tùy tiện; đó là một quyết định kỹ thuật quan trọng ảnh hưởng đến hiệu suất, hiệu quả và chi phí của máy.

Sự khác biệt cơ bản giữa diễn xuất đơn và diễn xuất képXi lanh thủy lực máy gặtnằm ở cách chất lỏng thủy lực được áp dụng để tạo ra chuyển động. Một xi lanh tác động đơn sử dụng áp suất thủy lực để kéo dài piston theo một hướng, với hành trình quay trở lại được thực hiện bởi ngoại lực, thường là trọng lực hoặc lò xo. Một xi lanh tác động kép sử dụng áp suất thủy lực để kéo dài và rút lại piston, cung cấp chuyển động mạnh mẽ theo cả hai hướng. Sự khác biệt cốt lõi này thúc đẩy sự khác biệt về đặc điểm thiết kế, ứng dụng và hiệu suất. Bài viết này cung cấp một phân tích kỹ thuật có hệ thống về cả hai loại xi lanh, xem xét nguyên tắc hoạt động, cấu trúc, lĩnh vực ứng dụng và tiêu chí lựa chọn của chúng. Mục đích là trang bị cho các kỹ sư, kỹ thuật viên và chuyên gia mua sắm sự hiểu biết rõ ràng về những ưu điểm và hạn chế của từng loại.

Mục lục

• 1. Nguyên tắc hoạt động: Xi lanh tác động đơn và xi lanh tác động kép hoạt động như thế nào
• 2. Sự khác biệt về cấu trúc và thành phần
• 3. Thông số ứng dụng cụ thể trong hệ thống máy thu hoạch
• 4. Đặc tính hiệu suất và kiểm soát
• 5. Tiêu chí lựa chọn: Chọn loại xi lanh nào?
• 6. Câu hỏi thường gặp (FAQ)
• 7. Kết luận

1. Nguyên tắc hoạt động: Xi lanh tác động đơn và xi lanh tác động kép hoạt động như thế nào

Xi lanh thủy lực là một thiết bị truyền động cơ học chuyển đổi năng lượng thủy lực (áp suất chất lỏng) thành năng lượng cơ học (lực tuyến tính và chuyển động). Nguyên tắc cốt lõi là ứng dụng chất lỏng thủy lực có áp suất vào piston bên trong thùng xi lanh. Áp suất tác dụng lên vùng piston, tạo ra lực làm chuyển động piston và thanh truyền kèm theo. Hướng chuyển động được xác định bởi phía nào của piston mà chất lỏng được áp dụng. Xi lanh thủy lực Harvester tác động đơn và tác động kép khác nhau cơ bản ở cách chất lỏng được áp dụng để điều khiển chuyển động.

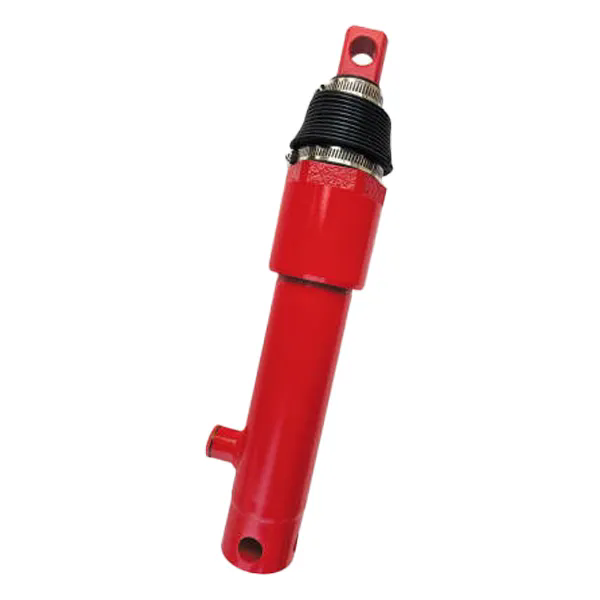

Xi lanh tác động đơn:Một xi lanh tác động đơn có một cổng dẫn chất lỏng thủy lực. Chất lỏng chỉ được cấp vào một phía của piston (thường là phía dưới). Áp suất đẩy piston và thanh truyền theo một hướng, làm giãn xi lanh. Hành trình quay trở lại (sự rút lại của piston) được thực hiện nhờ ngoại lực. Các ngoại lực phổ biến nhất là trọng lực (trọng lượng của tải kéo piston trở lại) hoặc lò xo cơ học. Xi lanh tác động đơn có thiết kế đơn giản và được sử dụng trong các ứng dụng mà bản thân tải trọng cung cấp lực quay trở lại. Trong máy gặt, xi lanh thủy lực máy gặt tác động đơn có thể được sử dụng cho các nhiệm vụ như nâng một bộ phận nặng, trong đó trọng lượng của bộ phận đó tạo ra lực quay trở lại khi áp suất thủy lực được giải phóng.

Xi lanh tác động kép:Xy lanh tác động kép có hai cửa, mỗi cửa ở một bên của piston. Chất lỏng thủy lực có thể được cung cấp tới một trong hai cổng để tạo ra chuyển động theo một trong hai hướng. Để mở rộng xi lanh, chất lỏng được cung cấp tới cổng dưới cùng, đẩy piston lên trên. Để rút xi lanh lại, chất lỏng được cung cấp tới cổng trên, đẩy piston xuống. Điều này cung cấp chuyển động mạnh mẽ theo cả hai hướng. Lực sinh ra theo mỗi hướng không nhất thiết phải bằng nhau, vì diện tích hiệu dụng của piston ở hai bên là khác nhau (phía thanh truyền có diện tích hiệu dụng nhỏ hơn do mặt cắt ngang của thanh truyền). Xi lanh tác động kép mang lại khả năng điều khiển chính xác hơn và được sử dụng khi cần có lực theo cả hai hướng. Trong máy gặt, xi lanh thủy lực máy gặt tác động kép được sử dụng cho các chức năng như kiểm soát chiều cao của cuộn, nghiêng đầu trục hoặc điều chỉnh vị trí của thanh cắt, trong đó cần có chuyển động mạnh theo cả hai hướng.

Bảng sau đây cung cấp sự so sánh song song về các nguyên tắc hoạt động.

TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, chúng tôi sản xuất cả Xi lanh thủy lực máy thu hoạch tác động đơn và tác động kép để đáp ứng nhu cầu đa dạng của ngành nông nghiệp. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp hướng dẫn chuyên môn về việc lựa chọn loại xi lanh thích hợp cho một ứng dụng cụ thể.

2. Sự khác biệt về cấu trúc và thành phần

Việc xây dựng một xi lanh thủy lực máy gặt tác động đơn và tác động kép phản ánh các nguyên tắc hoạt động khác nhau của chúng. Các thành phần cốt lõi của cả hai loại xi lanh đều giống nhau: thùng xi lanh, pít-tông, thanh truyền, vòng đệm và nắp cuối. Tuy nhiên, có những khác biệt đáng kể trong các chi tiết của công trình, điều này ảnh hưởng đến hiệu suất và độ tin cậy của chúng. Sự khác biệt chính là ở piston và hệ thống làm kín piston.

Pít-tông:Trong một xi lanh tác động đơn, piston thường là một bộ phận giống như đĩa đơn giản được gắn vào thanh truyền. Piston dùng để truyền lực từ chất lỏng thủy lực tới thanh truyền. Trong xi lanh tác động kép, piston là bộ phận phức tạp hơn. Nó có các vòng đệm ở cả hai bên để ngăn chặn rò rỉ chất lỏng giữa hai buồng. Piston phải có khả năng chịu được áp lực từ cả hai phía, đòi hỏi phải có thiết kế chắc chắn. Piston trong xi lanh tác động kép thường bao gồm một vòng dẫn hướng (hoặc vòng mòn) để duy trì sự thẳng hàng và ngăn chặn sự tiếp xúc kim loại với kim loại giữa piston và lỗ xi ​​lanh.

Con dấu:Hệ thống làm kín rất quan trọng đối với hiệu suất của bất kỳ xi lanh thủy lực nào. Trong xi lanh tác động đơn, yêu cầu bịt kín chính là ngăn chặn sự rò rỉ chất lỏng từ phía chịu áp của piston. Trong xi lanh tác động kép, cần có vòng đệm ở cả hai phía của piston để tránh rò rỉ giữa hai buồng. Đây là yêu cầu về độ kín khắt khe hơn vì nó đòi hỏi một lớp đệm có thể chịu được áp lực từ cả hai hướng. Phốt piston trong xi lanh tác động kép thường là phốt tác động kép, chẳng hạn như phốt hình chữ U hoặc phốt polyurethane.

Con dấu thanh:Cả hai loại xi lanh đều có vòng đệm thanh để tránh rò rỉ chất lỏng dọc theo thanh. Tuy nhiên, vòng đệm thanh truyền trong xi lanh tác động kép cũng phải có khả năng chịu được áp suất cao hơn có thể xảy ra ở phía thanh truyền của piston. Điều này có thể yêu cầu thiết kế thanh bịt chắc chắn hơn.

Đệm:Xi lanh tác động kép thường bao gồm các tính năng đệm ở cuối hành trình để giảm lực tác động và tiếng ồn. Điều này đặc biệt quan trọng trong các ứng dụng mà xi lanh đang di chuyển tải nặng ở tốc độ cao. Đệm ít phổ biến hơn trong các xi lanh tác động đơn, vì hành trình quay trở lại thường được điều khiển bởi ngoại lực.

Bảng sau đây cung cấp sự so sánh các đặc điểm cấu tạo của Xi lanh thủy lực máy gặt tác động đơn và tác động kép.

Tại Raydafon Technology Group Co., Limited, chúng tôi sản xuất Xi lanh thủy lực Máy thu hoạch bằng vật liệu chất lượng cao và quy trình sản xuất chính xác. Xi lanh của chúng tôi được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng nông nghiệp, mang lại hiệu suất đáng tin cậy và lâu dài.

3. Thông số ứng dụng cụ thể trong hệ thống máy thu hoạch

Sự lựa chọn giữa xi lanh thủy lực máy gặt tác động đơn và tác động kép bị ảnh hưởng nặng nề bởi ứng dụng cụ thể trong máy gặt. Mỗi loại xi lanh phù hợp với các chức năng cụ thể dựa trên chuyển động cần thiết, cấu hình lực và yêu cầu điều khiển. Xi lanh thủy lực Máy thu hoạch được sử dụng cho nhiều chức năng khác nhau trên máy, từ nâng các bộ phận nặng đến điều khiển các chuyển động phức tạp.

Ứng dụng xi lanh tác động đơn:Xi lanh tác động đơn thường được sử dụng trong các ứng dụng mà tải có thể cung cấp lực quay trở lại. Trong máy gặt, điều này thường bao gồm các hoạt động nâng trong đó trọng lượng của bộ phận tạo ra lực quay trở lại. Ví dụ, một xi lanh tác động đơn có thể được sử dụng để nâng phần đầu (thanh cắt) của máy gặt đập liên hợp. Khi áp suất thủy lực được áp dụng, xi lanh sẽ giãn ra, nâng tiêu đề lên. Khi áp suất được giải phóng, trọng lượng của tiêu đề sẽ đẩy xi lanh xuống. Tương tự, các xi lanh tác động đơn được sử dụng để điều chỉnh chiều cao cuộn trên một số máy gặt, trong đó trọng lượng của cuộn sẽ cung cấp lực quay trở lại.

Ứng dụng xi lanh tác động kép:Xi lanh tác động kép được sử dụng trong các ứng dụng yêu cầu chuyển động mạnh mẽ theo cả hai hướng. Trong máy gặt, điều này bao gồm các chức năng như kiểm soát góc của tiêu đề, điều chỉnh vị trí của cuộn và vận hành máy khoan dỡ hàng. Ví dụ: Xi lanh thủy lực máy gặt tác động kép có thể được sử dụng để nghiêng phần đầu theo đường viền của mặt đất. Xi lanh có thể được mở rộng hoặc rút lại để điều chỉnh góc tiêu đề. Tương tự, xi lanh tác động kép thường được sử dụng để điều khiển vị trí của mũi khoan không tải, cho phép kéo dài hoặc thu lại khi cần thiết. Khả năng cung cấp chuyển động có trợ lực theo cả hai hướng là điều cần thiết để điều khiển chính xác các chức năng này.

Bảng dưới đây cung cấp bản tóm tắt các ứng dụng điển hình cho từng loại xi lanh trong máy gặt.

Tại Raydafon, chúng tôi có nhiều kinh nghiệm trong việc sản xuất Xi lanh thủy lực máy gặt cho nhiều ứng dụng. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp hướng dẫn chuyên môn về loại xi lanh thích hợp cho ứng dụng cụ thể của bạn.

4. Đặc tính hiệu suất và kiểm soát

Các đặc tính hiệu suất và điều khiển của Xi lanh thủy lực máy gặt tác động đơn và tác động kép là hệ quả trực tiếp của nguyên tắc thiết kế và vận hành của chúng. Hiểu những đặc điểm này là điều cần thiết để chọn đúng xi lanh cho một ứng dụng nhất định và để tích hợp nó vào hệ thống thủy lực tổng thể. Các đặc tính hiệu suất chính cần xem xét là lực phát ra, kiểm soát tốc độ và khả năng kiểm soát.

Lực lượng đầu ra:Lực sinh ra của xi lanh thủy lực được xác định bởi áp suất thủy lực và diện tích hiệu dụng của piston. Đối với xi lanh tác động đơn, lực chỉ được tạo ra ở hành trình kéo dài. Lực bằng áp suất nhân với toàn bộ diện tích piston. Đối với xi lanh tác động kép, lực được tạo ra ở cả hành trình kéo và hành trình rút. Lực tác dụng lên hành trình kéo dài giống như đối với xi lanh tác động đơn (áp suất x diện tích toàn bộ piston). Lực tác dụng lên hành trình rút dao thấp hơn do diện tích hiệu dụng bị giảm đi bởi diện tích thanh truyền (áp suất x (diện tích piston - diện tích thanh truyền)). Sự khác biệt này có thể đáng kể, đặc biệt là ở các xi lanh có thanh lớn.

Kiểm soát tốc độ:Tốc độ của xi lanh thủy lực được điều khiển bởi tốc độ dòng chảy của chất lỏng thủy lực. Đối với xi lanh tác động đơn, tốc độ chỉ được điều khiển ở hành trình kéo dài. Tốc độ trên hành trình rút dao được điều khiển bởi ngoại lực (trọng lực hoặc lò xo). Đối với xi lanh tác động kép, tốc độ có thể được kiểm soát trên cả hành trình kéo dài và rút lại bằng cách điều chỉnh tốc độ dòng chảy đến cổng thích hợp. Điều này cung cấp khả năng kiểm soát chính xác hơn đối với chuyển động của xi lanh.

Khả năng kiểm soát:Xi lanh thủy lực máy thu hoạch tác động kép cung cấp khả năng điều khiển chính xác hơn so với xi lanh tác động đơn. Khả năng tác dụng áp suất thủy lực lên cả hai phía của piston cho phép định vị tải chính xác hơn. Xi lanh tác động kép cũng cho phép sử dụng các mạch tái tạo, có thể tăng tốc độ của xi lanh trong một số ứng dụng nhất định. Xi lanh tác động đơn khó điều khiển hơn vì hành trình quay trở lại phụ thuộc vào ngoại lực.

Bảng sau đây tóm tắt các đặc tính hiệu suất của xi lanh thủy lực máy gặt tác động đơn và tác động kép.

Tại Raydafon, Xi lanh thủy lực máy gặt của chúng tôi được thiết kế để mang lại hiệu suất cao và vận hành đáng tin cậy. Chúng tôi sử dụng các kỹ thuật sản xuất tiên tiến để đảm bảo chất lượng ổn định và tuổi thọ lâu dài.

5. Tiêu chí lựa chọn: Chọn loại xi lanh nào?

Việc lựa chọn loại Xi lanh thủy lực Máy thu hoạch thích hợp (tác động đơn hoặc tác động kép) là một quyết định kỹ thuật quan trọng ảnh hưởng đến hiệu suất, độ tin cậy và chi phí của hệ thống. Quá trình lựa chọn phải dựa trên việc đánh giá có hệ thống các yêu cầu ứng dụng. Các tiêu chí sau đây cần được xem xét:

Yêu cầu về lực lượng:Ứng dụng có yêu cầu lực theo cả hai hướng không? Nếu chỉ cần một lực nâng hoặc lực đẩy thì một xi lanh tác động đơn lẻ có thể là đủ. Nếu cần lực theo cả hai hướng thì cần có xi lanh tác động kép. Cũng xem xét độ lớn của lực cần thiết theo mỗi hướng. Lực tác dụng lên hành trình rút của xi lanh tác động kép thấp hơn hành trình kéo dài do diện tích thanh truyền, đây có thể là một yếu tố.

Yêu cầu kiểm soát:Việc điều khiển xi lanh cần chính xác đến mức nào? Nếu việc điều khiển bật/tắt đơn giản là đủ thì một xi lanh tác động đơn có thể là đủ. Nếu cần định vị chính xác thì cần có xi lanh tác động kép. Cũng xem xét liệu ứng dụng có yêu cầu xi lanh giữ một vị trí hay không, điều này có thể dễ dàng đạt được hơn với xi lanh tác động kép.

Yêu cầu về tốc độ:Ứng dụng có yêu cầu kiểm soát tốc độ theo cả hai hướng không? Nếu việc điều khiển tốc độ chỉ được yêu cầu ở hành trình kéo dài thì có thể chấp nhận được một xi lanh tác động đơn. Nếu cần điều khiển tốc độ trên cả hai hành trình thì cần phải có xi lanh tác động kép.

Cân nhắc chi phí:Xi lanh tác động đơn thường rẻ hơn xi lanh tác động kép do thiết kế đơn giản hơn. Tuy nhiên, việc tiết kiệm chi phí của một xi lanh tác động đơn phải được cân nhắc với những hạn chế về hiệu suất và khả năng kiểm soát.

Tại Raydafon Technology Group Co., Limited, chúng tôi có thể hỗ trợ lựa chọn Xi lanh thủy lực Máy thu hoạch thích hợp cho ứng dụng cụ thể của bạn. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp hướng dẫn chuyên môn dựa trên yêu cầu của bạn.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Xy lanh tác động đơn có thể chuyển thành xi lanh tác động kép được không?

Trả lời: Không, xi lanh tác động đơn không thể chuyển thành xi lanh tác động kép. Thiết kế của xi lanh về cơ bản là khác nhau. Xy lanh tác động đơn chỉ có một cổng và một bộ vòng đệm, trong khi xi lanh tác động kép có hai cổng và vòng đệm ở cả hai phía của piston. Việc chuyển đổi sẽ yêu cầu thiết kế lại hoàn toàn xi lanh và thay thế piston và vòng đệm, điều này không hiệu quả về mặt chi phí. Nói chung, việc mua một xi lanh tác động kép cho các ứng dụng yêu cầu lực hai chiều sẽ thực tế hơn.

Câu 2: Chất lỏng ở phía không chịu áp của một xi lanh tác dụng sẽ xảy ra hiện tượng gì?

Trả lời: Trong xi lanh tác động đơn, phía không chịu áp của piston thường được thông ra khí quyển. Điều này cho phép không khí đi vào và thoát ra khỏi xi lanh khi piston di chuyển, ngăn ngừa hiện tượng chân không hoặc quá áp suất phát triển. Sự thông hơi này đạt được thông qua một cổng thở. Một số xi lanh tác động đơn còn có đầu thanh truyền mở với môi trường.

Câu 3: Loại xi lanh nào được sử dụng phổ biến hơn trong máy gặt hiện đại?

Trả lời: Máy gặt hiện đại sử dụng kết hợp xi lanh thủy lực máy gặt tác động đơn và tác động kép, tùy thuộc vào ứng dụng cụ thể. Đối với các nhiệm vụ nâng đơn giản, xi lanh tác động đơn thường được sử dụng. Tuy nhiên, đối với các chức năng phức tạp hơn đòi hỏi phải điều khiển chính xác và lực hai chiều, xi lanh tác động kép là tiêu chuẩn. Xu hướng của máy gặt hiện đại là hướng tới nhiều xi lanh tác động kép hơn vì chúng mang lại khả năng kiểm soát và tính linh hoạt cao hơn.

Câu hỏi 4: Làm thế nào để biết ứng dụng của tôi cần xi lanh tác động đơn hay kép?

Trả lời: Việc lựa chọn tùy thuộc vào yêu cầu về lực và khả năng kiểm soát của ứng dụng. Nếu bạn chỉ cần một lực theo một hướng và hành trình quay trở lại có thể được thực hiện bằng trọng lực hoặc lò xo thì một xi lanh tác động duy nhất có thể là đủ. Nếu bạn cần một lực theo cả hai hướng hoặc điều khiển chính xác vị trí của xi lanh thì cần phải có xi lanh tác động kép. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn phân tích ứng dụng của mình.

Câu 5: Kích thước thanh truyền ảnh hưởng như thế nào đến lực của xi lanh tác dụng kép?

Trả lời: Kích thước thanh truyền làm giảm diện tích hữu dụng của piston trên hành trình rút dao. Lực tác dụng lên hành trình rút dao bằng áp suất nhân với diện tích piston trừ đi diện tích thanh truyền. Điều này có nghĩa là lực rút luôn nhỏ hơn lực kéo. Sự khác biệt giữa lực kéo và lực rút có ý nghĩa hơn đối với các xi lanh có đường kính thanh lớn hơn. Đối với các ứng dụng đòi hỏi lực lớn theo cả hai hướng, có thể ưu tiên sử dụng hình trụ có thanh nhỏ.

7. Kết luận

Xi lanh thủy lực máy gặt tác động đơn và tác động kép đều là những bộ phận thiết yếu trong máy móc nông nghiệp, nhưng chúng phục vụ các mục đích khác nhau. Xy lanh tác động đơn cung cấp lực theo một hướng, với hành trình quay trở lại được thực hiện bởi ngoại lực, khiến nó phù hợp cho các công việc nâng đơn giản. Xi lanh tác động kép cung cấp lực theo cả hai hướng, mang lại khả năng điều khiển chính xác và linh hoạt cho các chức năng phức tạp. Việc lựa chọn loại xi lanh thích hợp phụ thuộc vào các yêu cầu ứng dụng cụ thể, bao gồm nhu cầu về lực hai chiều, độ chính xác điều khiển và kiểm soát tốc độ.

Tại Raydafon Technology Group Co., Limited, chúng tôi cam kết cung cấp Xi lanh thủy lực máy gặt chất lượng cao, đáp ứng yêu cầu khắt khe của ngành nông nghiệp. Dòng sản phẩm xi lanh toàn diện của chúng tôi bao gồm cả thiết kế tác động đơn và tác động kép, đồng thời đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi có thể cung cấp hướng dẫn chuyên môn về việc lựa chọn và ứng dụng các sản phẩm này. Chúng tôi mời bạn liên hệ với chúng tôi để biết thêm thông tin.

Hãy liên hệ với Công ty TNHH Tập đoàn Công nghệ Raydafon ngay hôm nayđể thảo luận về các yêu cầu của Xi lanh thủy lực Máy thu hoạch của bạn.
