Hộp số Worm dòng WPDA
  • Hộp số Worm dòng WPDAHộp số Worm dòng WPDA
  • Hộp số Worm dòng WPDAHộp số Worm dòng WPDA

Hộp số Worm dòng WPDA

Hộp số Worm dòng WPDA — 13 kích thước khung (40–250), tỷ lệ 5:1 đến 100:1, mô-men xoắn đầu ra 15–2.500 N·m, công suất đầu vào 0,12–15 kW, vỏ bằng gang IP65 có bôi trơn cưỡng bức. Bánh giun được làm nguội và mài thành HRC 58–62; một vòng bịt hai môi giúp giữ bụi bột, phù sa đồng ruộng và nước rửa trôi ra khỏi khoang bánh răng. Có sẵn kiểu lắp chân đế, mặt bích và trục rỗng và trục đầu ra có thể được gia công để phù hợp với động cơ hiện tại của bạn. Gửi công suất đầu vào, tỷ lệ yêu cầu và mặt bích động cơ của bạn - chúng tôi sẽ gửi lại khung, bản vẽ kích thước phù hợp và báo giá trực tiếp tại nhà máy trong vòng 24 giờ.
4050607080100120135147155175200250

Hộp số Worm dòng WPDA — Tỷ lệ 5:1 đến 100:1, 15–2.500 N·m, Vỏ bằng gang IP65

Nếu bạn đang tìm nguồn cung cấp thiết bị giảm sâu cho máy trộn, băng tải, dây chuyền đóng gói hoặc nông cụ, thì ba con số đó quyết định xem nó có phù hợp với tỷ lệ, mô-men xoắn đầu ra và mặt bích động cơ hay không. Chuỗi WPDA bao gồm cả ba trên mười ba kích thước khung từ 40 đến 250, với công suất đầu vào từ 0,12 kW đến 15 kW và vỏ bằng gang có tiêu chuẩn IP65 rửa trôi và bụi. Các bảng bên dưới cho phép bạn ghép khung phù hợp với nhiệm vụ của mình mà không cần mở danh mục.

Ảnh chụp nhanh thông số kỹ thuật

  • Kích thước khung40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Nguồn điện đầu vào0,12 kW – 15 kW
  • Tỷ lệ giảm5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • mô-men xoắn đầu ra15 N·m – 2.500 N·m
  • Nhà ởGang có độ bền cao, chống va đập và biến dạng
  • Bánh giunĐược tôi và mài, bề mặt răng HRC 58–62
  • Sự bảo vệIP65 — phốt hai môi cộng với phốt dầu dạng khung chống bụi
  • gắn kếtChân, mặt bích hoặc trục rỗng; trục đầu ra được gia công cho động cơ của bạn
  • Bôi trơnMạch bôi trơn cưỡng bức, bể chứa dưới 60 °C hoạt động 24/7

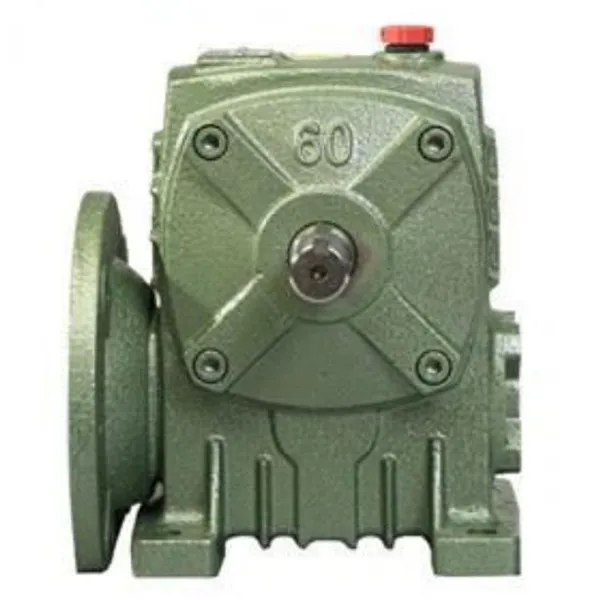

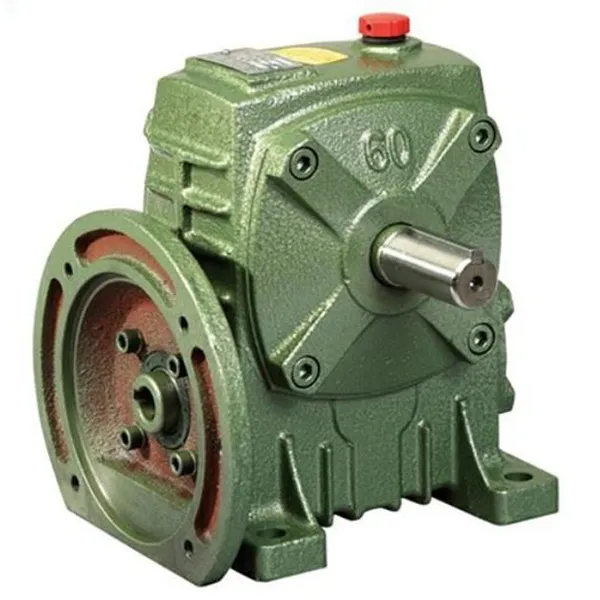

WPDA Series Worm Gearboxes — cast iron housing worm reducer
Hộp số sâu WPDA - vỏ bằng gang, đầu vào gắn mặt bích, trục đầu ra rỗng hoặc đặc.

Nơi WPDA phù hợp

Chế biến & Trộn thực phẩm

Tự khóa giữ mái chèo khi động cơ dừng

Tỷ lệ 40:1 trên WPDA-70 cho phép máy trộn công suất lớn khởi động dưới tải mà không bị đình trệ. Khi nào dây dừng lại, hình dạng trục vít tự khóa giữ cho mái chèo không bị rơi do trọng lượng của chính nó. các phốt hai môi giúp bụi bột không lọt vào dầu, do đó thời gian bảo dưỡng kéo dài đến khoảng sáu tháng.

Nước thải & Phân loại

Vỏ bằng gang và gioăng kép chống ẩm

Trong nhà máy phân loại rác thải hoặc nước thải, dầu rò rỉ qua vòng đệm bị mòn sẽ làm chết vòng bi. WPDA-100 sử dụng vỏ bằng gang chống gỉ và gioăng hai môi; tiếng ồn vận hành đo được giảm từ xung quanh 80 dB đến 62 dB, là mức quan trọng đối với ca đêm ở khu dân cư.

Máy nông nghiệp

Tỷ lệ 60:1 tăng gấp ba lần mô-men xoắn trống trên máy gặt

Trên trống đập liên hợp, WPDA-80 60:1 nâng mô-men xoắn của động cơ lên khoảng ba lần và cải thiện khả năng đập hiệu quả khoảng 25%. Trục rỗng gắn thẳng vào trục truyền động hiện có nên khung không cần gia công lại. IP65 ngăn phù sa và mưa lọt vào khoang bánh răng.

Hậu cần & Nâng hạ

Bố trí góc vuông giúp tiết kiệm 30% không gian lắp đặt

Trên các dây chuyền phân loại tự động và bệ nâng, bố cục trục vít góc vuông cho phép động cơ nằm bên cạnh trục dẫn động thay vì phía sau nó. WPDA-60 25:1 cung cấp khả năng định vị đủ tốt để phân loại bưu kiện không có servo. Trục đầu ra có thể được gia công để phù hợp với động cơ nhập khẩu, tránh truyền động hoàn toàn trao đổi. XemHộp số sâu dòng WPphạm vi áp dụng cho các mức thuế có tỷ lệ thấp hơn.

Bảng lựa chọn - Công suất, tỷ lệ và trọng lượng

Tham khảo nhanh kích thước khung hình - công suất và trọng lượng đầu vào danh nghĩa
Kích cỡ Công suất đầu vào (kW) Phạm vi tỷ lệ Trọng lượng (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Mô-men xoắn đầu ra kéo dài 15 N·m ở kích thước 40 đến 2.500 N·m ở kích thước 250. Nếu nhiệm vụ của bạn cần một tỷ số ngoài chín các bước tiêu chuẩn, hãy yêu cầu cặp gần nhất và chúng tôi sẽ xác nhận tốc độ và mô-men xoắn đầu ra thực tế.

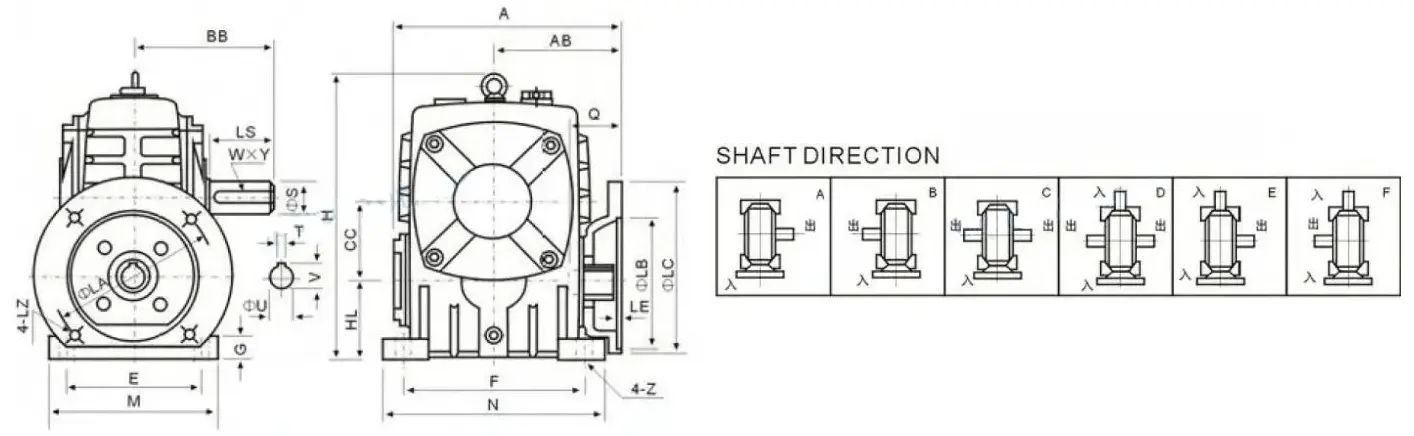

Kích thước lắp đặt - Kích thước khung 40 đến 250

Kích thước lắp đặt (mm) — A, AB, BB, H, HL, mặt bích LA/LB/LC, lỗ đầu vào Q/U, trục đầu ra LS/S
Kích cỡ A AB BB H HL M N E F G Z LA LB LC LÊ bãi đáp Q U T×V LS S W × Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Tất cả các kích thước tính bằng milimét. Trên thiết bị di động, vuốt bàn theo chiều ngang để đến cột mặt bích và trục. Gửi khung động cơ của bạn và kích thước trục đầu ra được yêu cầu và chúng tôi sẽ xác nhận hàng phù hợp trước khi bạn đặt hàng.

Tại sao người mua chỉ định loạt bài này

01

Bánh giun được mài cứng và mài, HRC 58–62

Bánh vít trải qua quá trình tôi và mài, với độ cứng bề mặt răng nằm trong dải HRC 58–62. Trong ứng dụng băng tải khai thác mỏ, hai năm hoạt động liên tục tạo ra độ mòn bánh răng dưới 0,1 mm — gấp khoảng ba lần tuổi thọ sử dụng của bộ giảm tốc tiêu chuẩn trong cùng một chế độ làm việc. cácchế tạo bánh răng chính xáctrang hiển thị bước mài và kiểm tra đằng sau con số đó.

02

Bôi trơn cưỡng bức giữ cho bể chứa ở nhiệt độ dưới 60 °C ở chế độ làm việc 24/7

Một mạch bôi trơn cưỡng bức bên trong cung cấp năng lượng cho lưới và vòng bi thay vì chỉ dựa vào hoạt động bắn tóe. Tại Hoạt động liên tục 24 giờ, bể chứa dầu duy trì ở mức dưới 60°C, làm chậm quá trình oxy hóa chất bôi trơn và giữ độ dày màng tại điểm tiếp xúc sâu. Đó là sự khác biệt giữa một bộ giảm tốc kéo dài một mùa và một điều đó kéo dài vài lần.

03

Con dấu hai môi IP65 và vỏ không bị rỉ sét

Phớt hai môi cộng với phớt dầu dạng khung chống bụi giữ tiêu chuẩn IP65 chống bùn, mưa và bụi xử lý. Trên một địa điểm phân loại rác nơi các bộ giảm tốc thông thường bị rò rỉ dầu và bị tịch thu trong vòng ba tháng, một WPDA-100 đã chạy 18 tháng trong cùng môi trường ăn mòn mà không có một giọt rò rỉ nào. Nếu nhiệm vụ của bạn nhẹ nhàng hơn và bạn cần một phong bì nhỏ hơn, so sánhHộp số giun RV Series.

04

Trục đầu ra được gia công cho động cơ của bạn chứ không phải ngược lại

Tất cả đều có sẵn kiểu lắp chân đế, mặt bích và trục rỗng và trục đầu ra có thể được gia công theo kích thước của động cơ hoặc trục truyền động mà bạn đã sở hữu. Một nhà máy máy móc nông nghiệp cần một trục phù hợp với trục cũ hơn động cơ; trục thay thế được vận chuyển trong ba ngày và được bắt vít mà không cần thay động cơ. cho thuế nông nghiệp, xemhộp số nông nghiệpphạm vi là tốt.

Phản hồi của khách hàng

“Chúng tôi vận hành những thứ này trong một xưởng thực phẩm ẩm ướt, nơi các hộp số trước đây bị rỉ sét và cần phải tắt máy thường xuyên. Với dòng WPDA, vỏ máy không bị rỉ sét ngay cả khi có bột mì và hơi ẩm suốt cả ngày, và lớp đồng bánh giun vẫn sạch. Tiếng ồn trong quá trình hoạt động gần như không đáng kể nên không còn cản trở hoạt động thiết bị kiểm tra thực phẩm gần đó. Khi tôi cần điều chỉnh tỷ lệ giảm, nhóm của họ đã hướng dẫn tôi khác biệt về mô hình và chạy tính toán tải cho tôi — thiết bị được đề xuất chạy trơn tru ngay từ lần đầu tiên bắt đầu.”

Emma WilsonNhà máy chế biến thực phẩm, Sydney, Úc

“Hộp số WPDA hoạt động rất tốt trong dự án của chúng tôi — đáng tin cậy, hiệu quả, dễ lắp đặt và bảo trì. Từ lần tư vấn đầu tiên đến khi giao hàng, mọi thứ đều diễn ra suôn sẻ và giao tiếp rất đơn giản. Chúng tôi sẽ tiếp tục làm việc cùng nhau và giới thiệu sản phẩm cho các đối tác khác.”

James CarterNgười mua dự án, khách hàng của Raydafon

Gửi công suất và tỷ số động cơ của bạn - Nhận khung phù hợp

Hãy cho chúng tôi biết công suất đầu vào, tốc độ hoặc tỷ lệ đầu ra cần thiết, kiểu lắp và kích thước trục. Chúng tôi sẽ xác nhận Khung WPDA, trả lại bản vẽ kích thước và báo giá theo giá xuất xưởng, thường trong vòng 24 giờ. đầy đủ trênhộp số sâutrang.
