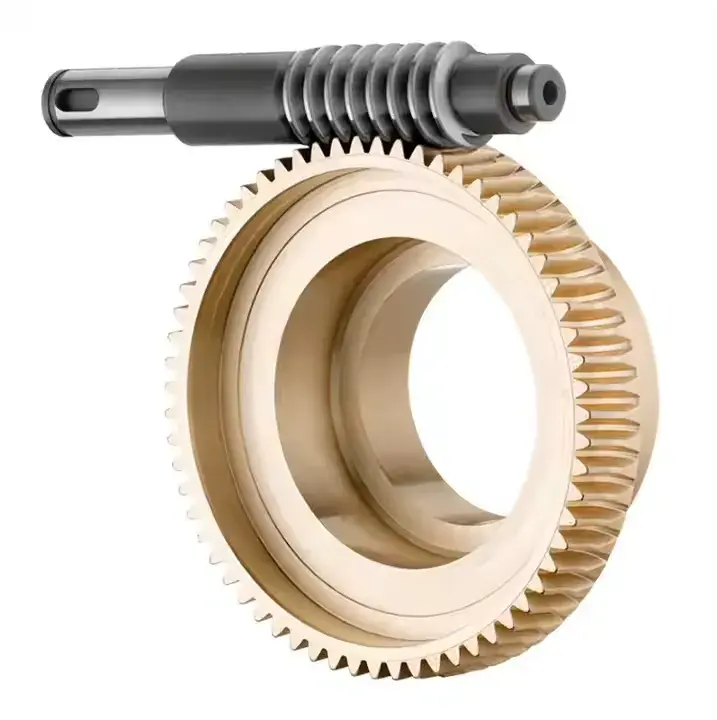

Bánh giun bằng đồng

Raydafon là nhà sản xuất và cung cấp OEM có trụ sở tại Trung Quốc về bánh vít bằng đồng cho bộ truyền động bánh vít trong máy móc kỹ thuật, thiết bị luyện kim, thiết bị y tế, đóng tàu và kho bãi tự động. Sản xuất tiêu chuẩn sử dụng đồng thiếc ZCuSn10Pb1, độ cứng HB ≥80, khả năng chống mài mòn cao hơn khoảng 30% so với đồng thau thông thường. Bánh răng được xử lý qua năm bước chính xác - đúc, tiện thô, tiện tinh, mài và mài - đạt độ nhám bề mặt răng Ra<1,6μm và sai số chia lưới dưới 0,05 mm với con sâu phù hợp. Hiệu suất truyền động cao hơn tiêu chuẩn quốc gia khoảng 15% và hiệu suất tự bôi trơn giúp giảm sự phụ thuộc vào dầu. Thử nghiệm hoạt động liên tục trong 5000 giờ cho thấy tốc độ mài mòn dưới 0,01 mm trên 100 giờ. Mẫu chuẩn: mô-đun 0,5, 20 răng, đường kính răng 11,2 mm, cao 12 mm, đường kính ngoài 11 mm, lỗ khoan 4 mm, trọng lượng 16 g. Hỗ trợ mô-đun tùy chỉnh, số răng, đường kính ngoài từ 50 mm đến 300 mm và loại vật liệu. Thời gian giao hàng là khoảng 15 ngày đối với đơn hàng tiêu chuẩn. Gửi bản vẽ, cấp vật liệu, số lượng và cảng đích để báo giá nhanh.
Nhà sản xuất bánh xe giun đồng thau OEM Trung Quốc

Nhà sản xuất bánh vít bằng đồng thau cho bộ truyền động bánh vít trong thiết bị kỹ thuật, y tế và đóng tàu

Raydafon là nhà sản xuất và cung cấp bánh xe giun bằng đồng trực tiếp tại nhà máy có trụ sở tại Trung Quốc. Bánh xe giun bằng đồng này sử dụng đồng thiếc ZCuSn10Pb1 có độ cứng HB ≥80 và khả năng chống mài mòn cao hơn khoảng 30% so với đồng thau thông thường. Nó được xử lý thông qua năm bước chính xác - đúc, tiện thô, tiện tinh, mài và mài - đạt độ nhám bề mặt răng Ra<1,6μm và sai số chia lưới dưới 0,05 mm với con sâu phù hợp. Hiệu suất truyền cao hơn khoảng 15% so với tiêu chuẩn quốc gia và thử nghiệm vận hành liên tục trong 5000 giờ cho thấy tốc độ mòn dưới 0,01 mm trên 100 giờ. Các ứng dụng bao gồm quay máy xúc, nâng xe nâng, truyền con lăn máy cán, khung quay máy quét CT, điều chỉnh ghế nha khoa, nâng cần cẩu sàn và máy xếp kho tự động. Hỗ trợ mô-đun tùy chỉnh, số răng và đường kính ngoài từ 50 mm đến 300 mm. Gửi bản vẽ, cấp vật liệu, số lượng và cảng đích để yêu cầu báo giá.

HB ≥80độ cứng
Ra 1,6μmBề mặt răng
<0,05mmLỗi chia lưới
+15%Hiệu quả so với tiêu chuẩn quốc gia
15 ngàyGiao hàng tiêu chuẩn

Ưu điểm về vật liệu, độ chính xác và khả năng tự bôi trơn

Raydafon sản xuất bánh vít bằng đồng này bằng đồng thiếc ZCuSn10Pb1. So với đồng thau thông thường, hợp kim này mang lại độ cứng cao hơn, chống mài mòn tốt hơn và hoạt động ổn định hơn khi chịu tải liên tục. Quy trình sản xuất gồm năm bước kiểm soát cả hình dạng răng và độ hoàn thiện bề mặt, điều này rất quan trọng để chia lưới trơn tru với trục giun.

Bước 1 - Đúc

Đồng thiếc ZCuSn10Pb1 được đúc thành phôi có cấu trúc hạt được kiểm soát để có độ cứng ổn định.

Bước 2 - Tiện thô và tiện tinh

Đường kính ngoài, lỗ khoan, bậc và các bề mặt được chuyển sang dung sai trước khi cắt bánh răng.

Bước 3 - Hobbing

Biên dạng răng xoắn ốc được cắt để khớp với trục giun, với số răng và mô-đun được điều khiển trên mỗi bản vẽ.

Bước 4 - Mài

Bề mặt răng được mài đến Ra<1,6μm và sai số chia lưới với sâu được giữ ở mức dưới 0,05 mm.

Bước 5 - Kiểm tra và đóng gói

Độ cứng, kích thước và chia lưới được kiểm tra. Dầu chống gỉ và bọc bảo vệ được áp dụng trước khi đóng gói.

Đối với người mua đang tìm nguồn cung ứng các bộ phận truyền động và thiết bị liên quan, hãy xem lại toàn bộBánh răng chính xácthể loại, cáiBánh răng giun và trục giuntrang vàBánh răng song côngtrang.

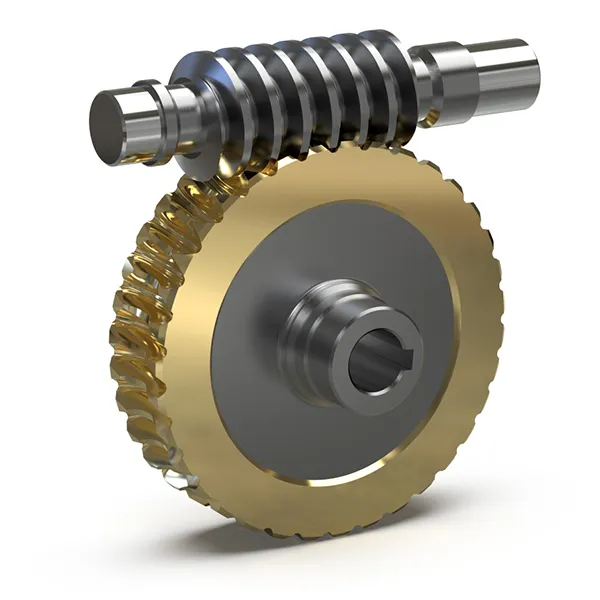

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

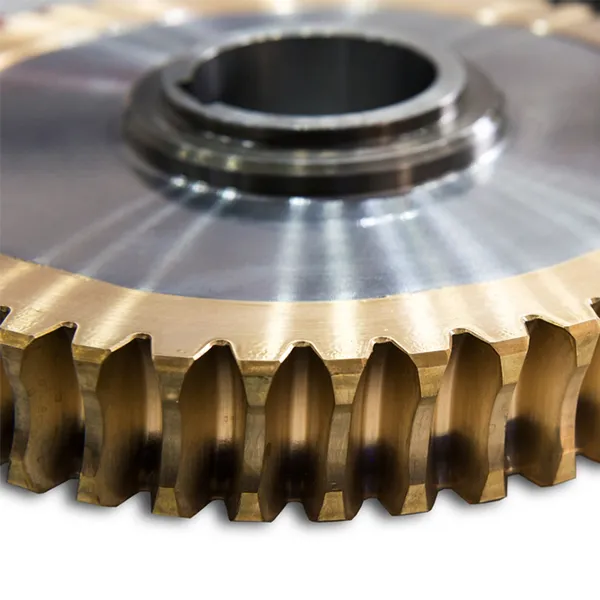

Bánh giun bằng đồng được sản xuất từ ​​​​đồng thiếc ZCuSn10Pb1

Thông số kỹ thuật và kích thước tiêu chuẩn

Các bảng bên dưới liệt kê thông số kỹ thuật mẫu tiêu chuẩn, kích thước bánh vít và kích thước trục bánh răng vít phù hợp. Mô-đun tùy chỉnh, số răng, đường kính ngoài từ 50 mm đến 300 mm, lỗ khoan và loại vật liệu được hỗ trợ cho các dự án OEM.

Thông số kỹ thuật tiêu chuẩn

Mục Giá trị
Vật liệu Đồng thau (đồng thiếc ZCuSn10Pb1)
Màu sắc Màu vàng
mô-đun 0.5
Cân nặng 16 gam

Kích thước của bánh giun

Mục Giá trị
Răng 20
Đường kính răng 11,2 mm
Chiều cao 12 mm / 0,47 inch
Đường kính ngoài 11mm / 0,43 inch
Đường kính lỗ 4 mm / 0,16 inch
Kích thước bước 9 × 7 mm / 0,35 × 0,27 inch (Đường kính × H)
Kích thước tổng thể 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inch (H × OD × ID)

Kích thước của trục bánh răng giun

Mục Giá trị
Chiều cao 20 mm / 0,79 inch
Đường kính ngoài 9,8 mm / 0,39 inch
Đường kính trong 3,17 mm / 0,12 inch
Kích cỡ 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inch (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Tham chiếu kích thước cho bánh vít bằng đồng tiêu chuẩn

Ứng dụng trong Máy móc Kỹ thuật, Thiết bị Y tế và Đóng tàu

Máy móc kỹ thuật

Cơ cấu quay của máy xúc dựa vào nó để xử lý mô-men xoắn tải nặng và giữ cho bàn xoay khởi động và dừng êm ái trong điều kiện bùn lầy. Hệ thống nâng xe nâng sử dụng nó để nâng chính xác ở tải trọng 3 tấn mà không bị rung.

Thiết bị luyện kim

Bộ truyền động con lăn máy cán duy trì hoạt động ổn định ở 250°C, hỗ trợ độ dày tấm thép đồng đều. Thiết bị nghiêng vòi thép sử dụng đặc tính tự bôi trơn của nó để tránh ô nhiễm dầu cho thép nóng chảy.

Thiết bị y tế

Khung quay của máy quét CT chạy dưới 45 dB với bánh vít bằng đồng này, hỗ trợ hình ảnh rõ nét. Điều chỉnh ghế điều trị nha khoa đạt được khả năng nâng và hạ chính xác 0,5 mm.

Đóng tàu

Cơ cấu nâng của cần trục chống lại sự ăn mòn do phun muối và vẫn không bị trượt sau 500 giờ thử nghiệm phun muối. Hệ thống lái tàu duy trì khả năng điều khiển hướng chính xác trong gió và sóng.

Kho tự động

Hệ thống nâng xếp chồng hoàn thành 20 hành động mỗi phút với sai số định vị không quá 1 mm. Thiết bị điều khiển đường phân loại xử lý các thay đổi hướng tốc độ cao mà không bị kẹt gói.

Dệt may và bao bì

Thiết bị dệt và đóng gói được hưởng lợi từ khả năng truyền tải điện ổn định, tự bôi trơn và giảm tiêu thụ năng lượng trong những ca làm việc kéo dài liên tục.

Đối với các bộ phận truyền động liên quan, hãy xem lạiBánh răng trục vítthể loại vàBánh răng côntrang.

Bằng chứng chất lượng, hỗ trợ kiểm tra và xuất khẩu

Hồ sơ vật liệu và độ cứng

Loại đồng thiếc ZCuSn10Pb1, độ cứng HB ≥80 và hồ sơ xử lý nhiệt hoặc đúc có thể được cung cấp với các lô hàng số lượng lớn.

Biên dạng răng và kiểm tra kích thước

Mô-đun, số răng, đường kính răng, đường kính ngoài, kích thước lỗ khoan và bước được kiểm tra dựa trên bản vẽ hoặc mẫu đặt hàng.

Kiểm tra chia lưới và tiếng ồn

Mỗi lô được kiểm tra lỗi chia lưới dưới 0,05 mm bằng trục vít phù hợp, chuyển động quay trơn tru và độ ồn khi vận hành thấp.

Đóng gói xuất khẩu

Bánh răng được đóng gói bằng dầu chống gỉ và bọc bảo vệ. Các đơn đặt hàng số lượng lớn có thể được đóng pallet và đóng gói để vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh.

Quy trình đặt hàng OEM tùy chỉnh

Bước 01 Gửi chi tiết ứng dụng

Cung cấp mô-đun, số răng, đường kính ngoài, lỗ khoan, kích thước bước, loại vật liệu, số lượng và cổng đích.

Bước 02 Bản vẽ hoặc đánh giá mẫu

Raydafon xem xét bản vẽ OEM hoặc mẫu vật lý và xác nhận thông số kỹ thuật cũng như lựa chọn vật liệu.

Bước 03 Mẫu và phê duyệt

Đối với các dự án tùy chỉnh, Raydafon sản xuất mẫu để người mua xác nhận trước khi sản xuất số lượng lớn.

Bước 04 Sản xuất và báo giá

Sau khi phê duyệt, Raydafon cung cấp báo giá FOB Ninh Ba, lịch trình sản xuất và chi tiết đóng gói.

Câu hỏi thường gặp

Bánh xe giun bằng đồng là gì?

Bánh vít bằng đồng là bộ phận bánh xe của bộ truyền động bánh vít, ăn khớp với trục giun để truyền chuyển động và mô-men xoắn ở góc trục 90°. Đồng thau và hợp kim đồng được sử dụng vì chúng có độ ma sát thấp, khả năng chống mài mòn tốt và đặc tính tự bôi trơn khi kết hợp với sâu thép cứng.

Raydafon sử dụng vật liệu gì?

Sản xuất tiêu chuẩn Raydafon sử dụng đồng thiếc ZCuSn10Pb1 có độ cứng HB ≥80 và khả năng chống mài mòn cao hơn khoảng 30% so với đồng thau thông thường. Các loại đồng hoặc đồng thau khác có thể được sử dụng theo yêu cầu tùy thuộc vào tải trọng, tốc độ và môi trường.

Độ chính xác và hiệu quả có thể đạt được là gì?

Bánh răng được xử lý qua năm bước chính xác - đúc, tiện thô, tiện tinh, mài và mài - đạt độ nhám bề mặt răng Ra<1,6μm và sai số chia lưới dưới 0,05 mm với con sâu phù hợp. Hiệu suất truyền cao hơn khoảng 15% so với tiêu chuẩn quốc gia và thử nghiệm vận hành liên tục trong 5000 giờ cho thấy tốc độ mòn dưới 0,01 mm trên 100 giờ.

Cỡ mẫu tiêu chuẩn là bao nhiêu?

Mẫu chuẩn: mô-đun 0,5, 20 răng, đường kính răng 11,2 mm, cao 12 mm, đường kính ngoài 11 mm, lỗ khoan 4 mm, trọng lượng 16 g. Trục bánh răng phù hợp: cao 20 mm, đường kính ngoài 9,8 mm, đường kính trong 3,17 mm. Hỗ trợ mô-đun tùy chỉnh, số răng, đường kính ngoài 50-300 mm và lỗ khoan.

Các ứng dụng chính là gì?

Các ứng dụng bao gồm cơ cấu quay máy xúc, hệ thống nâng xe nâng, bộ truyền động con lăn máy cán, thiết bị nghiêng ống thép, khung quay máy quét CT, điều chỉnh ghế nha khoa, cần cẩu sàn, hệ thống lái tàu, máy xếp kho tự động và thiết bị lái dây chuyền phân loại.

Những thông tin cần thiết cho một báo giá?

Gửi bản vẽ hoặc chi tiết mẫu, mô-đun, số răng, đường kính ngoài, lỗ khoan, cấp vật liệu, số lượng và cảng đích. Raydafon sẽ trả lời kèm theo báo giá FOB Ninh Ba và thời gian giao hàng.

Thời gian giao hàng là bao lâu?

Đơn đặt hàng tiêu chuẩn sẽ được giao trong khoảng 15 ngày sau khi xác nhận đơn hàng. Đơn đặt hàng tùy chỉnh hoặc số lượng lớn phụ thuộc vào độ phức tạp và số lượng bản vẽ. Raydafon cung cấp lịch trình cập nhật sau khi phê duyệt bản vẽ.

Bạn đã sẵn sàng tìm nguồn bánh xe giun bằng đồng tùy chỉnh chưa?

Gửi bản vẽ hoặc chi tiết mẫu, mô-đun, số răng, đường kính ngoài, lỗ khoan, loại vật liệu, số lượng đặt hàng và cảng đích. Raydafon sẽ xác nhận thông số kỹ thuật, tạo mẫu nếu cần, sau đó cung cấp báo giá FOB Ninh Ba với thời gian thực hiện và chi tiết đóng gói.
