Trục PTO cho Máy trộn thức ăn dạng đứng Peecon
  • Trục PTO cho Máy trộn thức ăn dạng đứng PeeconTrục PTO cho Máy trộn thức ăn dạng đứng Peecon
  • Trục PTO cho Máy trộn thức ăn dạng đứng PeeconTrục PTO cho Máy trộn thức ăn dạng đứng Peecon

Trục PTO cho Máy trộn thức ăn dạng đứng Peecon

Trục PTO thay thế cho máy trộn thức ăn đứng PEECON 865, 1100, 1300 và 1500. Trục chính vận tốc không đổi CAT6; tùy chọn trục dẫn hướng phía máy kéo 1.375-6 (540 vòng/phút), 1.375-21 (1000 vòng/phút) và 1.750-20 (1000 vòng/phút); đầu vào phía bộ trộn thường là 1.750-6. Mômen ly hợp cắt tự động 2.500–3.500 N·m; ách bu lông cắt định mức 2.920 N·m. Chiều dài trục, kích thước ách, kết hợp trục và cấu hình tấm chắn có thể được thực hiện theo bản vẽ. MOQ và thời gian thực hiện được xác nhận cho mỗi đơn hàng vì chúng phụ thuộc vào kiểu máy và cấu hình. Gửi mô hình máy trộn và trục PTO máy kéo của bạn - chúng tôi xác nhận sự kết hợp đường truyền và đưa ra báo giá.

Bán buôn đường truyền thay thế · Dòng máy trộn đứng PEECON

Bán buôn Trục PTO cho Máy trộn thức ăn dọc PEECON - Thông số kỹ thuật, Moq, Tùy chỉnh & Thời gian thay thế máy trộn thức ăn

Khi trục PTO của máy trộn thức ăn dọc bị hỏng, máy đóng kiện hoặc máy trộn dừng lại và quyết định thay thế sẽ thuộc về ba lần kiểm tra: mô hình PEECON nào, trục nào ở phía máy kéo và mômen ly hợp nào mà hộp số máy trộn có thể lấy. Trang này liệt kê ba mục đó so với bốn mẫu máy trộn trong phạm vi này, cùng với CV chính số bộ phận trục và ly hợp, để bạn có thể xác nhận thông số kỹ thuật trước khi yêu cầu báo giá.

Giá cả & MOQBằng cách trích dẫn
Thời gian dẫnMỗi đơn hàng
Tùy chỉnhDựa trên bản vẽ
Tài liệuTheo yêu cầu

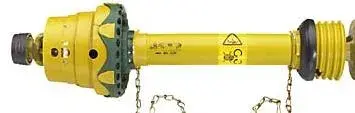

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Máy trộn cấp liệu thẳng đứng PEECON Trục PTO - Khớp vận tốc không đổi CAT6 và đầu ly hợp sê-ri 2500.

Thông số kỹ thuật chính

  • Trục chínhVận tốc không đổi CAT6
  • Trục máy kéo1.375-6 · 1.375-21 · 1.750-20
  • Đầu vào máy trộnĐiển hình là 1.750-6
  • mô-men xoắn trụcĐịnh mức 3.800 N·m / đỉnh 4.200 N·m
  • Mô-men xoắn ly hợp2.500 – 3.500 N·m
  • ách bu lông cắt2.920 N·m
  • Mô hình máy trộn865 · 1100 · 1300 · 1500
  • Công suất máy kéoTối thiểu 95 – 200 mã lực
  • Tùy chỉnhChiều dài, ách, spline, lá chắn

Model Matrix — Máy trộn PEECON nào cần PTO nào

PEECON865
  • Dung tích865 CFT
  • mũi khoan2
  • Tối thiểu. quyền lực95 mã lực
  • Đường truyềnCV CAT6
  • đường congBằng máy kéo
PEECON1100
  • Dung tích1100 CFT
  • mũi khoan2
  • Tối thiểu. quyền lực135 mã lực
  • Đường truyềnCV CAT6
  • đường congBằng máy kéo
PEECON1300
  • Dung tích1300 CFT
  • mũi khoan3
  • Tối thiểu. quyền lực180 mã lực
  • Đường truyềnCV CAT6
  • đường congBằng máy kéo
PEECON1500
  • Dung tích1500 CFT
  • mũi khoan3
  • Tối thiểu. quyền lực200 mã lực
  • Đường truyềnCV CAT6
  • đường congBằng máy kéo

Hầu hết các máy kéo trong dải công suất này đều sử dụng cuống PTO 1.750-20 và hầu hết các máy trộn PEECON trong dải công suất này đều sử dụng đầu vào 1.750-6 trục. Cả hai bên được khớp độc lập - phía máy trộn được cố định bằng máy trộn, phía máy kéo được cố định bằng máy kéo. Xác nhận cả hai trước khi đặt hàng.

CAT6 Trục chính vận tốc không đổi - Số bộ phận lắp ráp và nửa trục

Cụm CV hoàn chỉnh và tham chiếu nửa trục cho trục chính CAT6
Trục đầu ra máy kéo Hoàn thành số bộ phận lắp ráp CV Số bộ phận trục CV 1/2 Thực hiện một nửa (2500) Mã bộ phận
540 vòng/phút, đường trục 1,375" × 6 392206 392206-NỬA 2500-THỰC HIỆN-NỬA
1000 vòng/phút, đường trục 1,375" × 21 392221 392221-NỬA 2500-THỰC HIỆN-NỬA
1000 vòng/phút, đường trục 1.750" × 20 392220 392220-NỬA 2500-THỰC HIỆN-NỬA

Bộ lắp ráp CV hoàn chỉnh được vận chuyển với khớp được bôi trơn trước. Nếu chỉ cần thay một nửa thì nửa trục một phần số là một trong những bạn đặt hàng. Một nửa nông cụ được chia sẻ trên cả ba biến thể phía máy kéo.

Lựa chọn ly hợp và ách - Xếp hạng mô-men xoắn và số bộ phận

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft

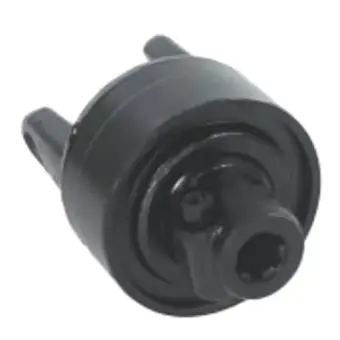

Bộ ly hợp cắt tự động dòng 2500 — Thân K64 và K64/24.
Bộ ly hợp cắt tự động dòng 2500
Mã sản phẩm Người mẫu Đường kính đường trục mô-men xoắn
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft

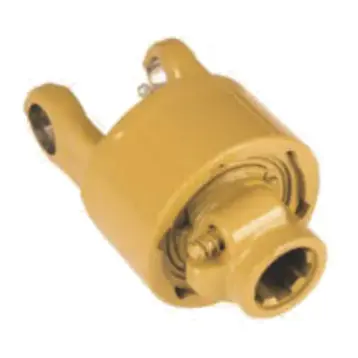

Các chốt cắt sê-ri 2500 — thân KB61, KB61/2 và BTL.
ách bu lông cắt dòng 2500
Mã sản phẩm Người mẫu Đường kính đường trục mô-men xoắn
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1.9375 RD Phím 0,50 —

Hai họ ly hợp không thể thay thế cho nhau khi sử dụng. Bộ ly hợp cắt tự động hoạt động trở lại sau khi trượt, do đó chúng phù hợp với các máy trộn thỉnh thoảng gặp tình trạng quá tải trong quá trình khởi động. Cắt ách bu lông hy sinh bu lông khi quá tải và cần được bắt vít lại trước khi máy trộn chạy lại, để chúng phù hợp với các máy trộn có bu-lông bị hỏng sẽ dễ thay thế hơn hơn một bộ ly hợp quá nóng. Tài liệu tham khảo đầy đủ cho phạm vi rộng hơn có trênTrục PTO cho máy trộn thức ăntrang.

Chi tiết thông số kỹ thuật - Trục, khớp và tấm chắn

Trục và khớp

Trục chính
Vận tốc không đổi CAT6
Vật liệu trục
Thép hợp kim cứng, mài
Đường kính trục
φ62 mm
Góc khớp
±45°
mang
Con lăn bốn hình cầu
mô-men xoắn định mức
3.800 N·m
mô-men xoắn cực đại
4.200 N·m
Phạm vi tốc độ
540 – 1000 vòng/phút

Con dấu và bảo vệ

Vật liệu bịt kín
Cao su nitrile hydro hóa
Niêm phong nhiệt độ. phạm vi
−45 °C đến 130 °C
Che bụi
Ba môi có rãnh phoi xoắn ốc
Khiên
Phủ sóng toàn diện, kết nối nhanh
Công suất máy kéo
80 – 220 mã lực
Khả năng tương thích của máy trộn
PEECON, KUHN (20 m³ trở lên)
Tùy chỉnh
Chiều dài, ách, spline, lá chắn
Tài liệu
Cung cấp theo yêu cầu

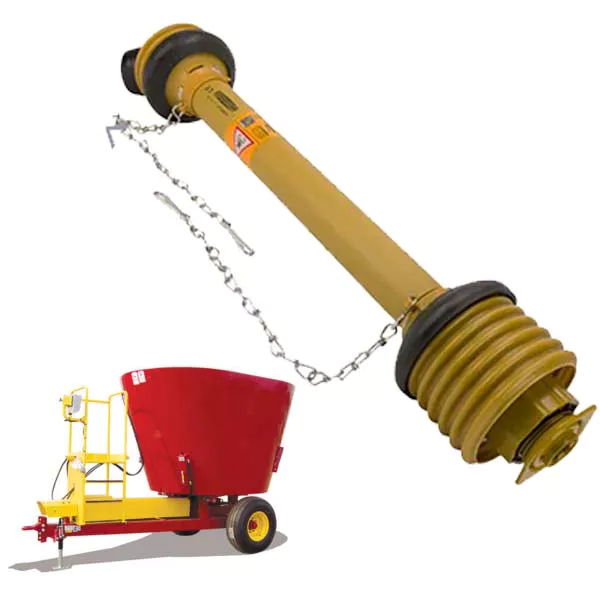

Thông số kỹ thuật trên phản ánh bản dựng sản xuất hiện tại. Đối với chiều dài trục hoặc kích thước ách không chuẩn, bản vẽ chi phối. Phạm vi rộng hơn cho các nhãn hiệu máy trộn thức ăn chăn nuôi khác, bao gồmMáy trộn thức ăn tối cao, là được liệt kê trên trang danh mục và kết quả phù hợphộp số trộn thức ăn chăn nuôinằm trên một trang riêng.

Cách xác nhận đơn hàng

Gửi mô hình và spline

Cung cấp model máy trộn PEECON (865/1100/1300/1500) và kích thước cuống PTO máy kéo.

Xác nhận đường truyền

Chúng tôi trả lại tổ hợp cụm CV, họ ly hợp và số bộ phận phù hợp.

Bản vẽ và báo giá

Đối với chiều dài hoặc ách tùy chỉnh, bản vẽ sẽ được phát hành trước khi sản xuất. Báo giá liệt kê MOQ và thời gian thực hiện cho cấu hình đã được xác nhận.

Sản xuất và vận chuyển

Trục tiêu chuẩn di chuyển theo lịch trình đã được xác nhận; trục tùy chỉnh di chuyển sau khi bản vẽ được phê duyệt.

Moq và thời gian thực hiện được báo giá cho mỗi đơn hàng vì chúng phụ thuộc vào kiểu máy, sự kết hợp đường trục và liệu trục là tiêu chuẩn hoặc được thực hiện theo bản vẽ. Không có gì trên trang này cam kết về một con số cố định không thể giữ được trong một thời gian cấu hình khác nhau. cácPhạm vi trục PTOtrang liệt kê các loại nông nghiệp khác.

Câu hỏi thường gặp

Những mẫu máy trộn PEECON nào có trục PTO này?

865, 1100, 1300 và 1500. Công suất máy kéo tối thiểu cho mỗi chiếc lần lượt là 95 mã lực, 135 mã lực, 180 mã lực và 200 mã lực, như được liệt kê trong ma trận mô hình ở trên. Cả bốn đều chạy trục chính vận tốc không đổi CAT6.

đường cong nào được sử dụng ở phía máy kéo và phía máy trộn?

Hầu hết các máy kéo trong phạm vi này đều sử dụng trục dẫn 1.750-20 và hầu hết các máy trộn đều sử dụng trục đầu vào 1.750-6. Các tùy chọn phía máy kéo 1.375-6 (540 vòng / phút) và 1.375-21 (1000 vòng / phút) cũng có sẵn. Phía máy kéo và phía máy trộn được khớp độc lập - hãy xác nhận cả hai trước khi đặt hàng.

Đánh giá mô-men xoắn của trục và ly hợp là gì?

Trục chính CAT6 được định mức là 3.800 N·m liên tục và cực đại tức thời là 4.200 N·m. Bộ ly hợp cắt tự động thuộc dòng 2500 có phạm vi từ 2.500 N·m đến 3.500 N·m. Các chốt cắt được định mức ở mức 2.920 N·m.

Bạn có thể cung cấp chiều dài trục hoặc ách không chuẩn không?

Đúng. Chiều dài trục, kích thước ách, kết hợp trục và cấu hình tấm chắn có thể được thực hiện theo bản vẽ. Gửi kích thước của trục hiện có hoặc bản phác thảo có đánh dấu tâm khớp và chúng tôi sẽ xác nhận tính khả thi.

Moq và thời gian giao hàng là gì?

MOQ và thời gian giao hàng được xác nhận cho mỗi đơn hàng. Chúng phụ thuộc vào kiểu máy, sự kết hợp đường trục và liệu trục có phải là tiêu chuẩn hay được chế tạo theo bản vẽ hay không. Gửi mô hình máy trộn và trục PTO máy kéo của bạn và chúng tôi sẽ đưa ra báo giá liệt kê MOQ và thời gian thực hiện cho cấu hình đó.

Yêu cầu báo giá cho Máy trộn PEECON của bạn

Gửi mẫu máy trộn PEECON của bạn (865 / 1100 / 1300 / 1500) và kích thước cuống PTO máy kéo (1.375-6, 1.375-21 hoặc 1.750-20). Chúng tôi xác nhận sự kết hợp đường truyền và số bộ phận, đồng thời đưa ra báo giá với MOQ và thời gian giao hàng cho cấu hình đó. Độ dài và ách tùy chỉnh được trích dẫn dựa trên bản vẽ.
