Trục PTO cho máy đóng kiện tròn Case IH
  • Trục PTO cho máy đóng kiện tròn Case IHTrục PTO cho máy đóng kiện tròn Case IH
  • Trục PTO cho máy đóng kiện tròn Case IHTrục PTO cho máy đóng kiện tròn Case IH

Trục PTO cho máy đóng kiện tròn Case IH

Trục PTO dành cho máy đóng kiện tròn Case IH - bao gồm RB444, RB454, RB455A, RB464, RB554 và RB564, cùng với các biến thể RB454 Silage và RB454 Rotor Cutter. Hệ thống truyền động vận tốc không đổi CAT4 và CAT5 có ly hợp ma sát; đầu vào spline 1.375-6 hoặc 1.375-21 tùy theo máy kéo; yêu cầu công suất 40–100 mã lực (30–75 kW). Tham chiếu mô-men xoắn ly hợp từ 1.000 N·m (CAT3/S4) đến 1.800 N·m (CAT4/S6). Gửi mô hình máy đóng kiện và trục PTO máy kéo của bạn - chúng tôi xác nhận danh mục đường truyền, mô-men xoắn ly hợp và chiều dài trục, đồng thời gửi lại báo giá của nhà máy trong vòng 24 giờ.

Thay thế OEM · Vỏ IH Dòng RB

Trục PTO cho Máy đóng kiện tròn Case IH - Đường truyền vận tốc không đổi CAT4 & CAT5, Spline 1.375-6 / 1.375-21

Trục PTO của máy đóng kiện tròn bị hỏng theo một trong hai cách: khớp vạn năng không thể chịu được góc quay ở mũi đất, hoặc ly hợp không trượt đúng mômen xoắn và thay vào đó hộp số sẽ bị sốc. Trang này liệt kê các kích thước trục, công suất yêu cầu và số bộ phận ly hợp cho Case IH RB444, RB454, RB455A, RB464, RB554 và máy đóng kiện RB564, để bạn có thể khớp trục thay thế với kiểu máy đóng kiện mà bạn thực sự chạy.

Mô hình Baler được bảo hiểm

6 mẫu cơ sở RB444, RB454, RB455A, RB464, RB554, RB564 — cùng với các biến thể RB454 Silage và RB454 Rotor Cutter.

Kích thước đường truyền

CAT4 / CAT5 Đường truyền tốc độ không đổi với ly hợp ma sát. Đầu vào spline 1.375-6 hoặc 1.375-21 tùy theo máy kéo.

Yêu cầu về nguồn điện

40–100 mã lực Từ 30 kW trên RB444 đến 75 kW trên Máy cắt rôto RB454. Phân tích đầy đủ trong bảng dưới đây.

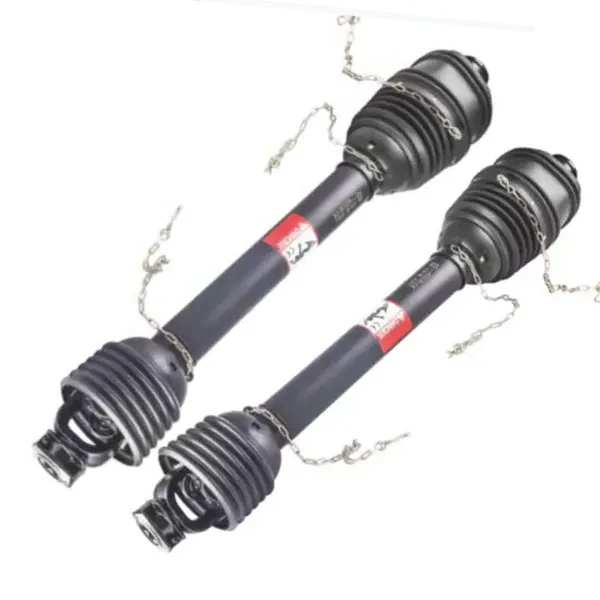

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Cụm trục PTO - khớp vận tốc không đổi, ly hợp ma sát và ách đầu vào 1.375-6.

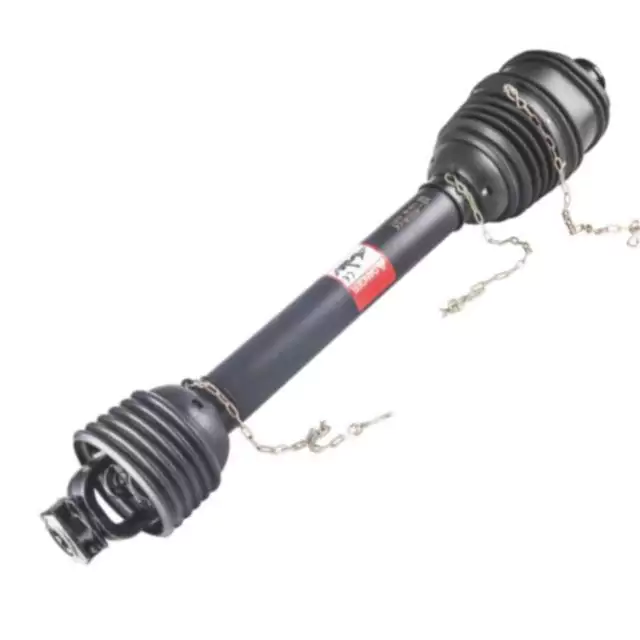

PTO shaft for Case IH round balers — clutch end and spline detail
Chi tiết đầu ly hợp và chốt ly hợp - chạc và ổ đỡ tấm chắn ngắt kết nối nhanh.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Các tùy chọn ách đầu vào — 1.375-6 và 1.375-21 spline, khớp với cuống PTO của máy kéo.

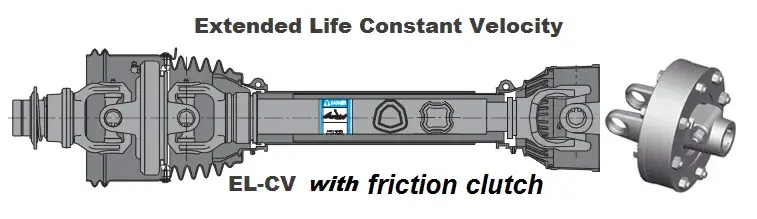

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Cấu hình ly hợp ma sát và bu-lông cắt - điểm trượt bảo vệ hộp số đóng kiện.

Bảng mô hình - Kích thước trục PTO và công suất yêu cầu của máy đóng kiện

Các mẫu máy đóng kiện tròn Case IH - kích thước trục và yêu cầu về công suất PTO
Mô hình máy đóng kiện Kích thước trục PTO Yêu cầu PTO, mã lực (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 ủ chua CAT4 65 (48)
Máy cắt rôto RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Trường hợp IH yêu cầu đường truyền động tốc độ không đổi CAT4 hoặc CAT5 tùy thuộc vào kiểu máy, có ly hợp ma sát. Máy cắt rôto RB454 là biến thể duy nhất trong phạm vi này yêu cầu CAT5 với đầu vào 100 mã lực (75 kW) — nếu máy kéo của bạn thấp hơn con số đó, hãy xác nhận cấu hình máy đóng kiện trước khi đặt hàng.

Constant velocity PTO shaft part number reference for Case IH round balers
Tham chiếu PTO vận tốc không đổi — CAT3 đến CAT5, số bộ phận cơ sở 540 và 1000 vòng/phút.

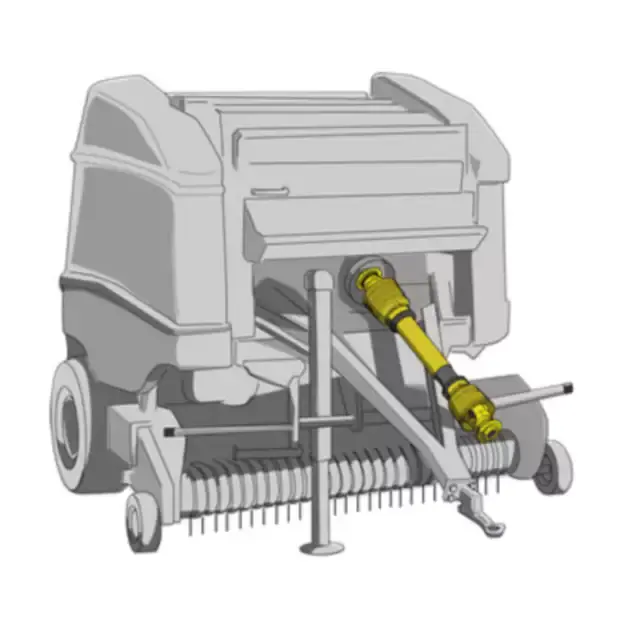

PTO shaft installed on a round baler in field operation
Lắp đặt tại hiện trường - góc trục và khe hở tấm chắn ở đầu vào máy đóng kiện.

Số bộ phận ly hợp và PTO vận tốc không đổi

PTO vận tốc không đổi - số bộ phận cơ sở theo loại và trục máy kéo
CV PTO Đường trục máy kéo Số phần cơ sở
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Bộ ly hợp ma sát FT cho đầu vào spline 1.375-6
Kích thước phổ quát Mô-men xoắn (N·m) Mã sản phẩm
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Số bộ phận ở trên là điểm tham chiếu để khớp trục với tổ hợp máy đóng kiện và máy kéo. Nếu bạn máy đóng kiện sử dụng một nửa nông cụ khác hoặc cuống máy kéo là trục xoay 1.750-20, hãy gửi mô hình và chúng tôi sẽ xác nhận sự kết hợp chính xác. Càng rộngTrục PTO cho máy đóng kiện trònphạm vi cũng bao gồm các thương hiệu máy đóng kiện khác.

Điều gì quyết định liệu trục có phù hợp và kéo dài hay không

  1. Ghép danh mục đường truyền động với mô hình máy đóng kiện

    CAT4 và CAT5 không thể thay thế cho nhau trong phạm vi này. RB444, RB454 và RB455A chạy CAT4; RB464, RB554 và RB564 chạy CAT5; Máy cắt rôto RB454 cũng yêu cầu CAT5. Lắp trục CAT4 vào máy đóng kiện yêu cầu CAT5 khiến mối nối bị đánh giá thấp ở góc mũi đất, nơi xảy ra hầu hết các hư hỏng sớm bắt đầu.

  2. Khớp đường trục đầu vào với máy kéo chứ không phải máy đóng kiện

    Phía máy đóng kiện được cố định bằng nông cụ, nhưng phía máy kéo phụ thuộc vào máy kéo bạn đang sử dụng. 1.375-6 là mức phổ biến ở tốc độ 540 vòng/phút; 1.375-21 là mốc 1000 vòng/phút; 1.750-20 xuất hiện ở công suất cao hơn máy kéo. Gửi mô hình máy kéo và ảnh sơ khai PTO là cách nhanh nhất để xác nhận loại ách nào phù hợp. Nếu bạn cũng đang cập nhật ổ đĩa triển khai, hãy xem phầnTrục PTOdanh mục cho toàn bộ phạm vi.

  3. Đặt ly hợp ma sát vào máy đóng kiện chứ không phải vào máy kéo

    Ly hợp ma sát sẽ trượt trước khi hộp số đóng kiện chịu tải va đập. Bộ ly hợp quá cao sẽ truyền chấn động thẳng vào hộp số; đặt quá thấp, nó sẽ trượt trong quá trình đóng kiện thông thường. FT bảng ly hợp ở trên cung cấp mô-men xoắn tham chiếu cho mỗi kích thước phổ biến — 1.000 N·m cho CAT3/S4, 1.800 N·m cho CAT4/S6 và 1.450 N·m cho CAT5/S8.

  4. Kiểm tra góc trục và khe hở tấm chắn ở đầu mũi

    Khớp vận tốc không đổi có thể chịu được góc quay lớn hơn khớp vạn năng tiêu chuẩn, nhưng tấm chắn vẫn cần giải phóng mặt bằng ở mức khóa đầy đủ. Nếu trục chạm đáy hoặc tấm chắn tiếp xúc với thanh kéo ở phía mũi đất, liên doanh sẽ thất bại sớm bất kể xếp hạng. Hình ảnh trên cho thấy góc mục tiêu ở đầu vào của máy đóng kiện. Đối với máy đóng kiện của các nhà sản xuất khác,Trục PTO dành cho máy đóng kiện tròn Kronetrang liệt kê các điểm tham chiếu tương đương.

Gửi mô hình máy đóng kiện và máy kéo PTO Spline của bạn

Hãy cho chúng tôi biết mẫu máy đóng kiện (RB444 đến RB564) và cuống máy kéo PTO (1.375-6, 1.375-21 hoặc 1.750-20). chúng tôi sẽ xác nhận loại đường truyền, mô-men xoắn ly hợp và chiều dài trục và gửi lại báo giá trực tiếp tại nhà máy - thường là trong vòng 24 giờ. Độ dài tùy chỉnh và cấu hình lá chắn có sẵn. Nếu nông cụ của bạn sử dụng một hộp số không chuẩn,hộp số nông nghiệpphạm vi cũng có thể có liên quan.
