Bánh răng côn xoắn ốc

Raydafon sản xuất bánh răng côn xoắn ốc cho bộ truyền động góc vuông tại nhà máy riêng của mình ở Ninh Ba, Trung Quốc. Đường răng cong giữ cho hai hoặc nhiều răng tiếp xúc với nhau mọi lúc, do đó bộ truyền động chạy êm và êm hơn so với cặp vát thẳng có cùng kích thước và mang nhiều mô-men xoắn hơn so với kích thước của nó. Các mô-đun tiêu chuẩn chạy từ M3 đến M12 với cấp chính xác DIN6 đến DIN9, được sản xuất theo tiêu chuẩn ISO, DIN, ANSI, JIS hoặc BS. Vật liệu bao gồm thép hợp kim, C45, thép không gỉ, đồng thau, đồng, nhôm và POM, với các phương pháp xử lý bề mặt từ mạ kẽm và niken đến oxit đen, Geomet và Dacromet. Bánh răng nhỏ có thể được cắt chỉ với năm răng, cho phép giảm tỷ lệ lớn trong một giai đoạn góc vuông duy nhất và các sườn răng có thể được mài sau khi xử lý nhiệt để có cấp độ chính xác cao hơn. Các bánh răng được cung cấp dưới dạng cặp khớp với mẫu tiếp xúc được kiểm tra trước khi gửi đi. Gửi bản vẽ hoặc mẫu của bạn để báo giá trong vòng 24 giờ.

Bánh răng côn xoắn ốc — Truyền động góc phải răng cong, M3 đến M12

Bánh răng côn xoắn ốc là lựa chọn truyền động góc vuông khi độ êm ái và khả năng chịu tải quan trọng hơn bất kỳ thứ gì khác. Các đường răng cong giữ cho hai hoặc nhiều răng tiếp xúc với nhau mọi lúc, do đó bộ truyền động chạy êm, mòn đều và chịu tải nhiều hơn so với cặp răng vát thẳng có cùng kích thước. Raydafon cắt, xử lý nhiệt và mài các bánh răng này tại nhà máy riêng của họ ở Ninh Ba, Trung Quốc.

tối thiểu 5 răngTrên bánh răng, cho phép tỷ lệ một giai đoạn lớn
DIN6 – DIN9Cấp độ chính xác, mài theo yêu cầu
M3 – M12Các mô-đun tiêu chuẩn, các mô-đun khác để vẽ

Lý do thiết kế

Tại sao nên chọn bánh răng côn xoắn thay vì bánh răng côn thẳng

Sự khác biệt giữa hai điều này hoàn toàn nằm ở đường răng. Các răng của bánh răng côn thẳng chạy hướng tâm, vì vậy mỗi răng tiếp xúc với răng đối ứng trên toàn bộ chiều rộng của nó cùng một lúc - một tác động đột ngột lặp lại ở mọi răng. Răng của bánh răng côn xoắn ốc được cắt theo một đường cong, do đó sự tiếp xúc bắt đầu ở một đầu của răng và quét sang đầu kia, giống hệt như cách khóa kéo đóng lại. Sự thay đổi hình học duy nhất đó là nguyên nhân tạo ra mọi lợi thế dưới đây.

Bánh răng côn xoắn ốc

  • Hai răng trở lên luôn chia sẻ tải trọng vì hệ số chồng chéo cao hơn
  • Tương tác dần dần thay vì tác động, do đó tiếng ồn khi chạy thấp hơn đáng kể
  • Áp lực tiếp xúc lan truyền trên đường tiếp xúc dài hơn, mang lại độ mòn đồng đều hơn
  • Bánh răng có thể chạy với ít nhất 5 răng, cho phép tỷ lệ lớn trong một giai đoạn
  • Kiểu tiếp xúc có thể điều chỉnh thông qua bán kính đầu cắt và có thể được cải thiện hơn nữa bằng cách mài
  • Tạo ra một lực dọc trục mà các ổ trục phải được chọn để chịu

Bánh răng côn thẳng

  • Một chiếc răng chịu toàn bộ tải trọng tại thời điểm ăn khớp
  • Tác động vào từng kẽ răng tạo ra nhiều tiếng ồn và độ rung hơn
  • Áp lực tiếp xúc cục bộ cao hơn nên sự mài mòn có xu hướng tập trung
  • Số lượng răng tối thiểu thực tế trên bánh răng cao hơn, hạn chế tỷ lệ một giai đoạn
  • Cắt đơn giản hơn và rẻ hơn, phù hợp với các bộ truyền động tốc độ thấp, ít tiếng ồn
  • Không tạo ra lực dọc trục nên việc lựa chọn ổ trục đơn giản hơn

Một điểm thiết kế đáng để lập kế hoạch:bởi vì đường răng là xoắn ốc nên bánh răng côn xoắn ốc tạo ra lực đẩy dọc trục. Đó không phải là một khiếm khuyết - đó là cái giá của sự tham gia suôn sẻ. Các vòng bi phải được chọn để thực hiện nó, đó là lý do tại sao cặp vát xoắn ốc thường được chỉ định cùng với trục và bố trí ổ trục thay vì thay thế cho cặp vát thẳng.

Thông số kỹ thuật

Thông số kỹ thuật bánh răng côn xoắn ốc và các tùy chọn có sẵn

  • Số mô hình (mô-đun)M3, M4, M5, M8, M12 và các loại khác
  • Dạng răngXoắn ốc (đường răng cong), truyền động góc vuông
  • Số răng bánh răng tối thiểu5 răng
  • Lớp chính xácDIN6, DIN7, DIN8, DIN9
  • Tiêu chuẩnISO, DIN, ANSI, JIS, BS và phi tiêu chuẩn/theo bản vẽ
  • Nguyên vật liệuThép hợp kim, thép C45, thép không gỉ, đồng thau, đồng, nhôm, POM
  • Xử lý răngĐược xay, làm cứng hoặc nghiền (mài được sử dụng cho các loại có độ chính xác cao hơn)
  • Sức chịu đựng0,001 mm – 0,1 mm tùy thuộc vào tính năng và cấp độ chính xác
  • Xử lý bề mặtMạ kẽm, mạ niken, thụ động, oxy hóa, anod hóa, Geomet, Dacromet, oxit đen, photphat hóa, sơn tĩnh điện, điện di
  • Hoạt động bổ sungBắn nổ, phun cát, xử lý nhiệt, ủ, ủ, đánh bóng
  • đóng góiTúi nhựa và thùng carton, hoặc vỏ gỗ
  • điều khoản thanh toánT/T, L/C
  • Thời gian sản xuất20 ngày làm việc đối với mẫu, 25 ngày đối với số lượng lớn
  • MẫuGiá mẫu 2–100 USD; mẫu cước vận chuyển nhanh do khách hàng thanh toán

Bảng thông số kỹ thuật đầy đủ. Cuộn bảng sang một bên trên thiết bị di động để đọc từng hàng.

Mục Đặc điểm kỹ thuật
Số mô hình M3, M4, M5, M8, M12, v.v.
Vật liệu Đồng thau, thép C45, thép không gỉ, đồng, POM, nhôm, hợp kim và các loại khác
Tiêu chuẩn ISO, DIN, ANSI, JIS, BS và phi tiêu chuẩn
Độ chính xác DIN6, DIN7, DIN8, DIN9
Điều trị răng Làm cứng, xay hoặc nghiền
Sức chịu đựng 0,001 mm – 0,01 mm – 0,1 mm, tùy thuộc vào tính năng và cấp độ chính xác được chỉ định
Xử lý bề mặt Mạ kẽm, mạ niken, thụ động, oxy hóa, anod hóa, Geomet, Dacromet, oxit đen, photphat hóa, sơn tĩnh điện, điện di
Hoàn thành Bắn nổ, phun cát, xử lý nhiệt, ủ, ủ, đánh bóng
Đóng gói mặt hàng Túi nhựa và thùng carton, hoặc bao bì bằng gỗ
điều khoản thanh toán T/T, L/C
Thời gian sản xuất 20 ngày làm việc đối với mẫu, 25 ngày đối với số lượng lớn
Mẫu Giá mẫu dao động từ 2–100 USD. Mẫu cước vận chuyển nhanh do khách hàng thanh toán.
Ứng dụng Máy điều khiển tự động, công nghiệp bán dẫn, máy móc công nghiệp nói chung, thiết bị y tế, thiết bị năng lượng mặt trời, máy công cụ, hệ thống đỗ xe, thiết bị vận tải đường sắt và hàng không tốc độ cao, và các loại tương tự

Về dung sai và độ chính xác:các số liệu trong bảng này là phạm vi của toàn bộ dòng sản phẩm, không phải một giá trị được đảm bảo duy nhất. Dung sai phụ thuộc vào tính năng được đo, mô-đun và cấp độ chính xác mà bạn chỉ định — bánh răng nối đất DIN6 giữ các giới hạn chặt chẽ hơn nhiều so với bánh răng được phay DIN9. Hãy cho chúng tôi biết yêu cầu về phản ứng dữ dội và kiểu tiếp xúc của tổ hợp của bạn và chúng tôi sẽ xác nhận loại và quy trình mà thiết bị của bạn cần.

Chế tạo

Cách chúng tôi sản xuất và kiểm soát chất lượng bánh răng côn xoắn ốc

Bánh răng côn xoắn ốc là một trong những loại bánh răng khó chế tạo tốt nhất, vì sườn răng là bề mặt cong cần phải được tạo ra chứ không chỉ đơn giản là cắt. Quy trình chúng tôi thực hiện trên mỗi đơn hàng là tuần tự có chủ ý: mỗi bước được hoàn thành và kiểm tra trước khi bắt đầu bước tiếp theo, do đó, vấn đề sẽ được phát hiện ở giai đoạn tạo ra nó chứ không phải ở khâu lắp ráp cuối cùng.

Chuẩn bị trống

Vật liệu được chọn cho bản vẽ và phôi được quay và đối mặt để thiết lập các mặt lắp và lỗ khoan mà mọi thao tác sau này sẽ tham khảo.

Cắt bánh răng

Các sườn răng được tạo ra trên máy cắt bánh răng côn xoắn ốc sử dụng bán kính đầu dao tạo ra góc xoắn ốc và kiểu tiếp xúc cần thiết.

Xử lý nhiệt

Việc làm cứng vỏ làm tăng độ cứng bề mặt răng để chống mài mòn trong khi lõi vẫn đủ cứng để hấp thụ tải trọng tác động mà ổ đĩa sẽ thấy.

mài răng

Trong trường hợp cấp độ chính xác cao hơn được chỉ định, mặt sau được mài sau khi xử lý nhiệt để điều chỉnh độ biến dạng và cải thiện diện tích tiếp xúc cũng như độ hoàn thiện bề mặt.

Kiểm tra mẫu liên hệ

Cặp này được chạy trong một giàn thử nghiệm có hợp chất đánh dấu để có thể kiểm tra vị trí, hình dạng và kích thước của mẫu tiếp xúc dựa trên bản vẽ trước khi cặp được thả ra.

Kiểm tra và đóng gói

Kiểm tra kích thước lần cuối về các tính năng quan trọng đối với việc lắp ráp, sau đó đóng gói bảo vệ để xuất khẩu - túi nhựa và thùng carton hoặc hộp gỗ cho các bộ lớn hơn.

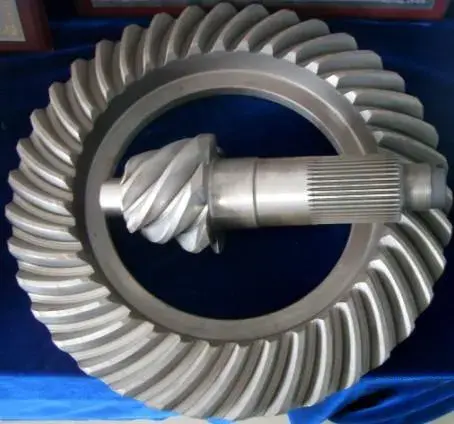

Spiral bevel gear with curved tooth flanks produced by Raydafon
Bánh răng côn xoắn ốc có các cạnh răng cong được tạo ra.

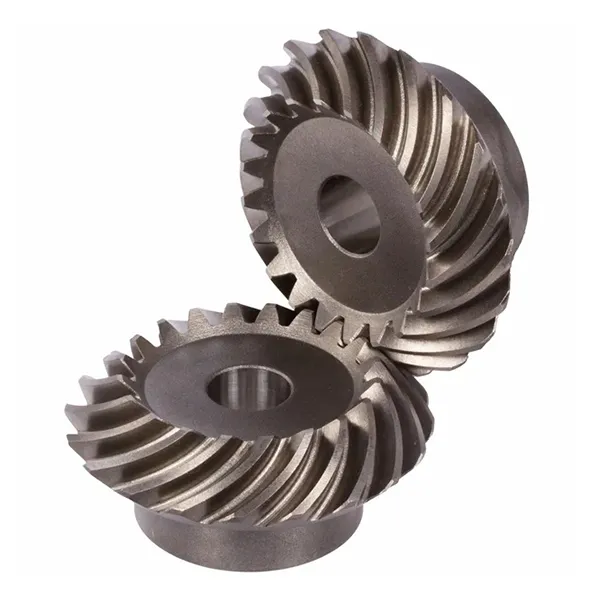

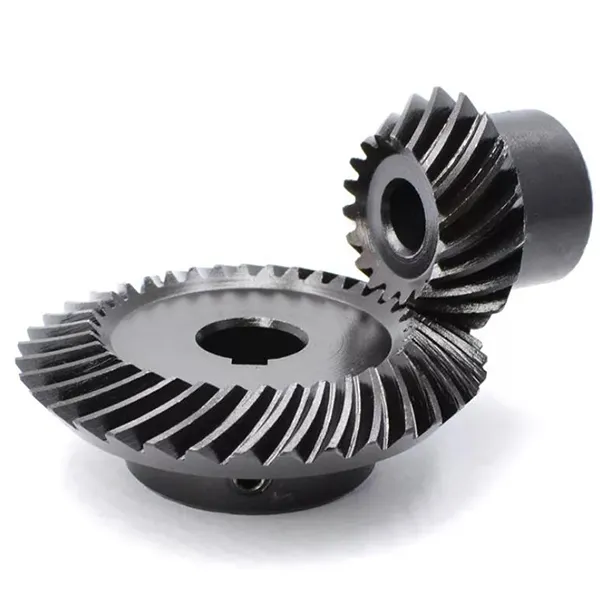

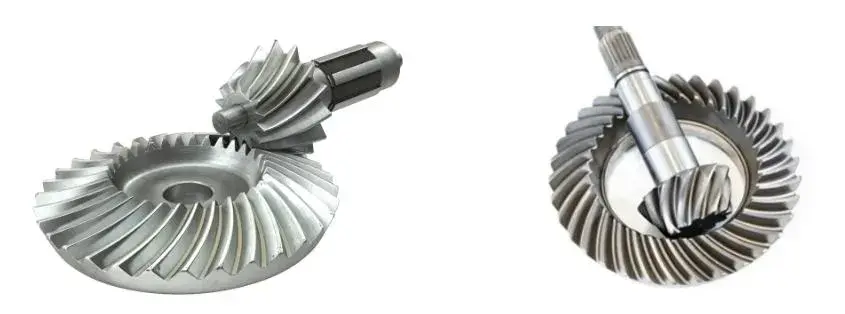

Spiral bevel gear pair showing matched contact pattern and mounting faces
Cặp bánh răng phù hợp - kiểu tiếp xúc và mặt lắp.
Spiral bevel gear tooth flank detail after grinding
Chi tiết sườn răng sau khi mài.
Spiral bevel gear inspection and measurement before packing
Kiểm tra kích thước cuối cùng trước khi đóng gói.

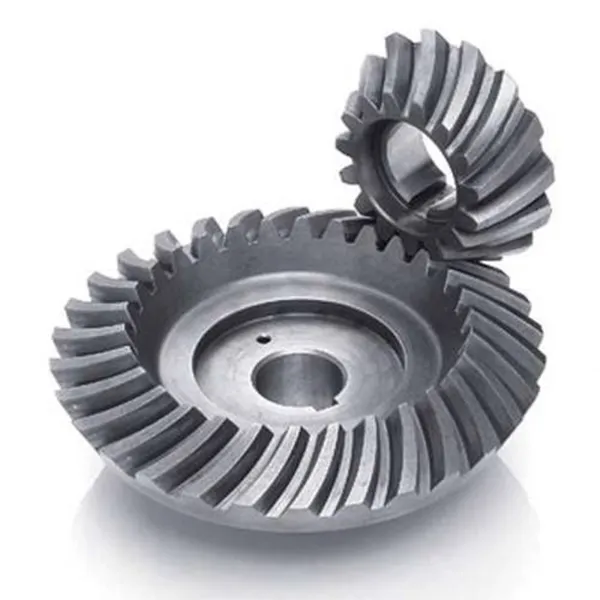

Spiral bevel gear set prepared for export packing
Bộ bánh răng chuẩn bị đóng gói xuất khẩu.

Ưu điểm chính

Tính năng sản phẩm

Chạy êm và ít tiếng ồn

Bởi vì đường răng bị cong nên ít nhất hai răng nằm trong lưới bất kỳ lúc nào và tải trọng được truyền từ răng này sang răng khác khi tiếp xúc quét qua sườn. Không có một mômen tác động toàn chiều rộng nào như với bánh răng côn thẳng, do đó độ rung và tiếng ồn giảm đáng kể - đó là lý do khiến răng này trở thành lựa chọn tiêu chuẩn để kiểm soát tiếng ồn, từ trục quay của máy công cụ đến trục xe chở khách.

Khả năng chịu tải cao và thậm chí mài mòn

Góc xoắn làm tăng hệ số chồng chéo, nghĩa là có nhiều răng hơn chia sẻ tải trọng và áp lực tiếp xúc trên mỗi sườn sẽ thấp hơn. Áp suất thấp hơn kết hợp với đường tiếp xúc dài hơn sẽ trải đều hơn trên bề mặt răng thay vì tập trung gần đường cao độ. Kết quả thực tế là một bánh răng mang mô-men xoắn lớn hơn so với kích thước của nó và giữ được độ chính xác lâu hơn khi làm việc liên tục.

Phạm vi tỷ lệ rộng trong một giai đoạn

Bánh răng của cặp côn xoắn ốc có thể được cắt chỉ với năm răng, điều này cho phép đạt được tỷ lệ thu nhỏ lớn trong một giai đoạn góc vuông thay vì hai. Đối với một nhà thiết kế máy, điều đó có nghĩa là ít bộ phận hơn, vỏ ngắn hơn và ít phản ứng ngược tích lũy hơn, đó là lý do tại sao dạng răng này thường xuất hiện trong các bộ bánh răng góc vuông nhỏ gọn.

Mẫu liên hệ có thể được sửa chữa

Do độ cong của sườn được thiết lập bởi bán kính đầu dao, nên mẫu tiếp xúc có thể được dịch chuyển và hiệu chỉnh ở giai đoạn cắt và được cải thiện hơn nữa bằng cách mài sau khi xử lý nhiệt. Khả năng kiểm soát nơi răng thực sự chạm vào là yếu tố phân biệt một bộ bánh răng chạy êm trong nhiều năm với một bộ bánh răng kêu rên và bị thủng trong vòng vài tháng - và đó là khả năng phụ thuộc vào máy và người vận hành chứ không chỉ phụ thuộc vào bản vẽ.

Vật liệu và xử lý bề mặt phù hợp với nhiệm vụ

Hình dạng răng tương tự có thể được sản xuất bằng thép hợp kim cho các bộ truyền động mô-men xoắn cao, C45 hoặc thép không gỉ nơi có khả năng chống ăn mòn quan trọng và đồng thau, đồng, nhôm hoặc POM cho các ứng dụng nhẹ hơn hoặc không có từ tính. Sau đó, xử lý bề mặt được chọn để phù hợp với môi trường - mạ kẽm hoặc niken, oxit đen, Geomet hoặc Dacromet để chống ăn mòn, anod hóa cho nhôm và sơn tĩnh điện hoặc điện di để tạo vẻ ngoài và tăng độ bền.

Ứng dụng

Trường hợp bánh răng côn xoắn ốc được sử dụng

Bất cứ nơi nào ổ đĩa phải quay 90 độ trong khi mang mô-men xoắn thực và giữ im lặng:

  • Máy công cụ— bộ truyền động trục chính, đầu chia độ và cơ cấu cấp liệu trong đó độ chính xác truyền động quyết định chất lượng chi tiết hoàn thiện
  • Ô tô và vận tải- bộ truyền động vi sai và truyền động cuối, trong đó cặp góc vuông có độ ồn thấp, tải trọng cao là cần thiết
  • Máy điều khiển tự động- bộ chỉ mục cam, bàn quay và cơ cấu gắp và đặt
  • Chất bán dẫn và thiết bị y tế— ổ đĩa phải mượt mà, yên tĩnh và có thể lặp lại thay vì chỉ mạnh mẽ
  • Thiết bị năng lượng mặt trời- bộ truyền động xoay theo dõi, trong đó bộ bánh răng hoạt động trong điều kiện ngoài trời quanh năm
  • Hệ thống đỗ xe và thiết bị hậu cần- cơ cấu nâng và chuyển cần giảm góc vuông nhỏ gọn
  • Thiết bị mặt đất đường sắt và hàng không tốc độ cao- bộ truyền động phụ trong đó độ tin cậy và độ rung thấp được xác định
  • Máy móc công nghiệp tổng hợp- máy bơm, máy trộn, băng tải và bất kỳ bộ phận bánh răng góc vuông nhỏ gọn nào

Nếu ứng dụng của bạn không được liệt kê, hãy mô tả nhiệm vụ - tốc độ đầu vào, mô-men xoắn, tỷ lệ và cách bố trí lắp đặt. Một cặp côn xoắn ốc thường được thiết kế cùng với cách bố trí trục và ổ trục của nó do lực đẩy dọc trục mà nó tạo ra, vì vậy chúng ta thấy sự sắp xếp càng sớm thì kết quả càng tốt.

Tùy chỉnh

Bánh răng côn xoắn ốc tùy chỉnh được thực hiện để vẽ

Ngoài phạm vi mô-đun tiêu chuẩn, các thông số quyết định xem một thiết bị có phù hợp với vỏ của bạn hay không đều có thể được sản xuất theo yêu cầu. Tùy chỉnh điển hình bao gồm:

  • Mô-đun và số lượng răng
  • Góc xoắn ốc và tay xoắn ốc
  • Tỷ lệ và cặp khớp
  • Lỗ khoan, rãnh then và spline
  • Hình học của trục và mặt lắp
  • Lựa chọn vật liệu
  • Cấp độ chính xác DIN6–DIN9
  • Xử lý bề mặt
  • Sườn răng được mài hoặc xay
  • Đánh dấu và nhận dạng bộ ghép nối

Gửi bản vẽ kích thước, bánh răng mẫu hoặc tỷ lệ, mô-men xoắn và đường bao được yêu cầu và chúng tôi sẽ xác nhận hình dạng tiêu chuẩn gần nhất hoặc báo giá hình dạng mới. Các cặp vát xoắn ốc được cung cấp dưới dạng bộ khớp cặp, vì vậy nếu bạn đang thay thế một bánh răng trong một cặp, hãy cho chúng tôi biết — chỉ thay thế một nửa cặp khớp cặp thường tạo ra tiếng ồn và mài mòn nhanh, ngay cả khi cả hai bộ phận đều đúng về kích thước.

Câu hỏi thường gặp của người mua

Câu hỏi thường gặp của người mua

  • Sự khác biệt giữa bánh răng côn xoắn ốc và bánh răng côn thẳng là gì?Đường răng: răng vát thẳng chạy xuyên tâm và ăn khớp toàn bộ chiều rộng của chúng cùng một lúc, trong khi răng vát xoắn ốc bị cong nên tiếp xúc quét dần từ đầu này sang đầu kia. Dạng cong cho khả năng chồng lên nhau cao hơn nên tải trọng được chia cho nhiều răng hơn, chạy êm và êm hơn, độ mòn đều hơn và bánh răng có thể được cắt chỉ với 5 răng.
  • Bạn có thể tạo một bánh răng côn xoắn ốc theo bản vẽ của tôi hoặc từ mẫu không?Đúng. Gửi bản vẽ kích thước hoặc bánh răng mẫu kèm theo mô-đun, số răng, góc xoắn ốc, tỷ lệ, lỗ khoan và vật liệu. Chúng tôi xác nhận xem hình dạng có phù hợp với dụng cụ hiện có hay yêu cầu thiết lập máy cắt mới, báo giá phù hợp và có thể cung cấp mẫu trong khoảng 20 ngày làm việc.
  • Những vật liệu và phương pháp xử lý bề mặt nào có sẵn?Thép hợp kim và C45 cho bộ truyền động mô-men xoắn cao, thép không gỉ cần có khả năng chống ăn mòn và đồng thau, đồng, nhôm hoặc POM cho các ứng dụng nhẹ hơn hoặc không có từ tính. Các phương pháp xử lý bề mặt bao gồm mạ kẽm và niken, thụ động hóa, oxy hóa, anod hóa, Geomet, Dacromet, oxit đen, photphat hóa, sơn tĩnh điện và điện di. Hãy cho chúng tôi biết về môi trường và chúng tôi sẽ giới thiệu một môi trường.
  • Tôi nên đặt mua một cặp phù hợp hay một thiết bị duy nhất?Đặt hàng một cặp phù hợp. Các bánh răng côn xoắn ốc được ghép chồng và kiểu tiếp xúc của chúng được kiểm tra như một bộ, do đó, chỉ thay thế một bánh răng trong cặp hiện có thường tạo ra tiếng ồn và tăng tốc độ mài mòn ngay cả khi cả hai bộ phận đều đo chính xác. Nếu chỉ có một thiết bị bị hỏng, hãy gửi cả hai cho chúng tôi để thiết bị thay thế có thể phù hợp với bộ phận còn sót lại.
  • Tại sao bánh răng côn xoắn ốc cần vòng bi đặc biệt?Do góc xoắn trong đường răng, bánh răng tạo ra lực đẩy dọc trục bên cạnh tải trọng tiếp tuyến và hướng tâm. Vòng bi phải được chọn để chịu lực đẩy đó - thường là con lăn côn hoặc bố trí tiếp xúc góc - đó là lý do tại sao cặp vát xoắn ốc được chỉ định tốt nhất cùng với bố trí trục và vòng bi.
  • Khả năng chịu đựng, thời gian thực hiện và điều khoản thanh toán của bạn là gì?Dung sai phụ thuộc vào tính năng và cấp độ chính xác, dao động từ 0,001 mm đến 0,1 mm đối với họ; hãy cho chúng tôi biết yêu cầu về phản ứng dữ dội và mẫu liên hệ của bạn và chúng tôi sẽ xác nhận mức độ nào đạt được yêu cầu đó. Mẫu mất khoảng 20 ngày làm việc và sản xuất số lượng lớn 25 ngày, giá mẫu là 2–100 USD với cước vận chuyển nhanh do khách hàng thanh toán và điều khoản thanh toán là T/T hoặc L/C.

Có liên quan

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá bánh răng côn xoắn ốc

Gửi bản vẽ, mẫu hoặc mô-đun, tỷ lệ, mô-men xoắn và đường bao được yêu cầu. Chúng tôi xác nhận hình dạng, cấp độ chính xác và vật liệu, đồng thời trả lời về giá cả và thời gian thực hiện trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Các số liệu về dung sai, thời gian giao hàng và giá cả được đưa ra dưới dạng phạm vi cho toàn bộ dòng sản phẩm và được xác nhận theo đơn đặt hàng dựa trên bản vẽ. Bánh răng côn xoắn ốc được cung cấp dưới dạng cặp phù hợp; vui lòng xác nhận số bộ phận giao phối trước khi đặt hàng.
