Sự khác biệt giữa thiết bị Spur và thiết bị xoắn ốc là gì?

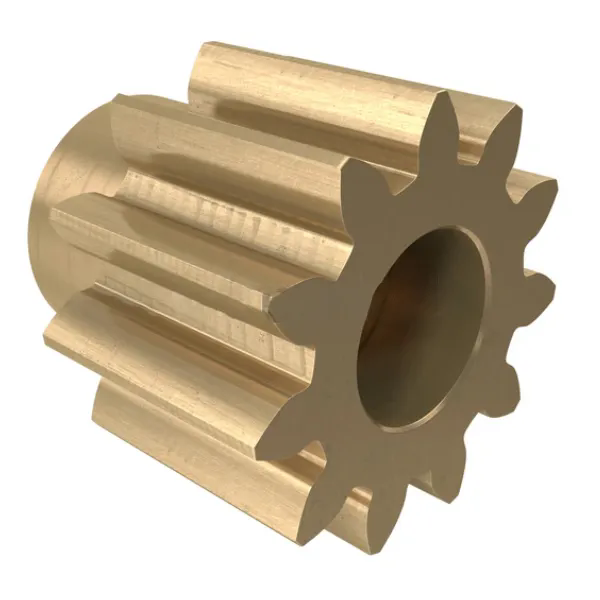

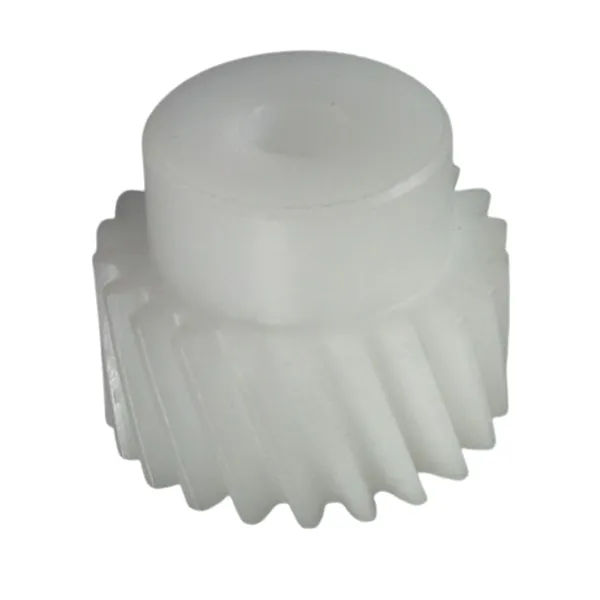

Bánh răng SpurVàBánh răng xoắn ốclà các loại bánh răng phổ biến trong truyền cơ học. Các bánh răng có cấu hình răng thẳng, với sườn răng song song với trục bánh răng. Trong quá trình chia lưới, sườn răng của hai bánh răng tiếp xúc trực tiếp. Các bánh răng xoắn ốc có cấu hình răng xoắn hình sao, với sườn răng tạo thành một góc nghiêng nhất định với trục bánh răng. Trong quá trình chia lưới, sườn răng của hai bánh răng tiếp xúc dần dần. Sự khác biệt về cấu trúc này trực tiếp dẫn đến các đặc điểm truyền khác nhau.RaydafonCung cấp cả bánh răng Spur và bánh răng xoắn ốc ở các kích cỡ khác nhau. Chào mừng bạn đến để mua chúng.

Đặc điểm chia lưới

Khi Spur Gears lưới, toàn bộ chiều rộng răng của chúng tiếp xúc đồng thời các bánh răng khác. Mô hình tiếp xúc này có thể gây sốc và tiếng ồn đáng kể trong truyền. Ngược lại, dòng tiếp xúc của bánh răng xoắn ốc nghiêng, làm tăng đáng kể sự chồng chéo truyền. Trong quá trình truyền, dòng tiếp xúc chia lưới của bánh răng xoắn ốc tăng dần và sau đó giảm. Thiết kế này làm giảm sốc và đảm bảo truyền tải mượt mà hơn.

Hiệu quả truyền tải

Bánh răng SpurCó tiếp xúc tuyến tính với các bánh răng tiếp theo trong quá trình truyền, dẫn đến tổn thất ma sát thấp và hiệu quả truyền cao, về mặt lý thuyết đạt 98%-99%.Bánh răng xoắn ốc, do ma sát trượt trục, có hiệu suất thấp hơn, thường là từ 95% đến 97%.

Khả năng tải

Như đã đề cập trước đó, dòng tiếp xúc chia lưới của bánh răng xoắn ốc nghiêng, dẫn đến một chiều dài dài hơn. Điều này cũng làm giảm áp suất đơn vị, dẫn đến giới hạn áp suất chịu tải cao hơn so với các bánh răng Spur. Các bánh răng xoắn ốc cho phép tiếp xúc nhiều hơn trong quá trình truyền, cho phép chúng truyền mô -men xoắn lớn hơn ở cùng một mô -đun. Khả năng tải của chúng cao hơn khoảng 15% -25% so với các bánh răng Spur.

Xử lý

Các bánh răng Spur thường có thể được sản xuất hàng loạt bằng cách sử dụng máy phay tiêu chuẩn hoặc máy móc, dẫn đến xử lý tương đối đơn giản và chi phí sản xuất thấp. Tuy nhiên, các bánh răng xoắn ốc yêu cầu thiết bị chuyên dụng để điều chỉnh góc xoắn, đặt nhu cầu độ chính xác cao hơn trên các công cụ máy xử lý bánh răng. Duy trì kiểm soát góc xoắn nhất quán là đặc biệt khó khăn, dẫn đến chi phí sản xuất cao hơn 20% -40% so với các bánh răng Spur.

Kịch bản ứng dụng

Tùy thuộc vào đặc điểm truyền của họ,Bánh răng Spurthường được sử dụng trong các ứng dụng tốc độ thấp, tải trọng, chẳng hạn như cơ chế đồng hồ, truyền máy in và hộp số máy móc nông nghiệp.Bánh răng xoắn ốc, mặt khác, phù hợp cho các ứng dụng yêu cầu độ ổn định cao hơn hoặc truyền tải trọng cao hơn, chẳng hạn như truyền ô tô, bộ giảm tốc công nghiệp và hệ thống đẩy biển.

Bánh răng Spur vs bánh răng xoắn ốc
