Bánh răng nylon

Raydafon sản xuất bánh răng trụ nylon tùy chỉnh ở PA66, POM, UHMWPE, ABS, PTFE, PPS và PEEK tại nhà máy riêng ở Ninh Ba, Trung Quốc. Các mô-đun chạy từ M1 đến M12 trở lên, cấp độ chính xác từ DIN6 đến DIN9, được sản xuất theo tiêu chuẩn ISO, DIN, ANSI, JIS, BS hoặc bản vẽ của riêng bạn. PA66 được gia cố bằng sợi mang lại tuổi thọ mài mòn cao hơn khoảng 60% so với nylon tiêu chuẩn và các bánh răng tự bôi trơn — không có điểm tra dầu, vận hành êm hơn và trọng lượng chỉ bằng một phần kim loại. Các nguyên mẫu có thể được gia công trước khi hoàn thành công cụ, sau đó được chuyển sang đúc khối. Thời gian giao hàng mẫu là 20 ngày làm việc, số lượng lớn 25 ngày, thanh toán bằng T/T hoặc L/C, giá mẫu từ 2 USD đến 100 USD tùy theo kích cỡ và chất liệu. Các ứng dụng điển hình bao gồm máy điều khiển tự động, xử lý chất bán dẫn, thiết bị y tế, máy theo dõi năng lượng mặt trời, máy công cụ và hệ thống đỗ xe. Gửi bản vẽ hoặc mẫu của bạn để báo giá trong vòng 24 giờ.

Bánh răng trụ nylon - Được đúc & gia công tùy chỉnh, M1 đến M12

Raydafon sản xuất bánh răng trụ nylon ở dạng PA, POM, UHMWPE, ABS, PTFE, PPS và PEEK cho các bộ truyền động cần vận hành êm và không cần bôi trơn. Các mô-đun từ M1 đến M12 (và cao hơn), độ chính xác đến DIN6–DIN9, các tiêu chuẩn theo ISO, DIN, ANSI, JIS và BS, được tạo ra theo bản vẽ hoặc thiết kế ngược từ mẫu của bạn.

Phạm vi mô-đun
M1 – M12+
Nguyên vật liệu
PA / POM / PEEK …
Lớp chính xác
DIN6 – DIN9
Thời gian dẫn mẫu
20 ngày làm việc
Thời gian dẫn số lượng lớn
25 ngày
điều khoản thanh toán
T/T, L/C

Bánh răng trụ nylon tùy chỉnh — Nhà sản xuất và nhà cung cấp tại Trung Quốc

Raydafon sản xuất bánh răng thúc đẩy bằng nylon theo đơn đặt hàng tại xưởng riêng của mình ở Ninh Ba, Trung Quốc, dành cho các OEM cần số lượng răng, lỗ khoan, trục hoặc vật liệu cụ thể thay vì một bộ phận trong danh mục. Gửi một bản vẽ có kích thước hoặc một thiết bị mẫu và chúng tôi sẽ cắt hoặc tạo khuôn cho phù hợp với nó, ở cấp độ polyme phù hợp với tải trọng, tốc độ và môi trường của bạn. Bởi vì chúng tôi xử lý cả khuôn và gia công, nên cùng một dự án có thể bắt đầu với nguyên mẫu được gia công và chuyển sang bộ phận sản xuất đúc sau khi hình dạng được cố định — điều này giúp loại bỏ rủi ro về dụng cụ khỏi các mẫu đầu tiên của bạn.

Người mua điển hình là nhà chế tạo máy lắp ráp và điều khiển tự động, thiết bị xử lý chất bán dẫn, thiết bị y tế, máy công cụ, hệ thống đỗ xe và thiết bị vận tải, trong đó thiết bị tự bôi trơn sẽ loại bỏ điểm tra dầu khỏi lịch trình bảo trì. Nếu bạn cần dòng bánh răng nhựa thay vì chỉ riêng bánh răng trụ, hãy xem toàn bộbánh răng nhựaphạm vi; nếu nhiệm vụ vượt quá polymer, kim loạithiết bị thúc đẩydòng từ cùng một nhà máy bao gồm nó.

Thông số kỹ thuật và các tùy chọn có sẵn

M1 – M12+Phạm vi mô hình (M4, M5, M8 và lớn hơn theo yêu cầu)
DIN6 – DIN9Lớp chính xác
+60%Tuổi thọ cao với PA66 được gia cố bằng sợi so với nylon tiêu chuẩn

Bảng thông số kỹ thuật đầy đủ. Cuộn bảng sang một bên trên thiết bị di động để đọc từng hàng.

Mục Đặc điểm kỹ thuật
Số mô hình M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, v.v.
Vật liệu PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 được gia cố bằng sợi và các loại chứa đầy thủy tinh khác có sẵn.
Tiêu chuẩn ISO, DIN, ANSI, JIS, BS và phi tiêu chuẩn/theo bản vẽ
Lớp chính xác DIN6, DIN7, DIN8, DIN9
Quy trình sản xuất Ép phun cho khối lượng; Được gia công CNC từ vật liệu polyme cho nguyên mẫu, lô nhỏ và kích cỡ mà việc gia công dụng cụ không phù hợp
Sức chịu đựng Xác nhận theo tính năng và theo quy trình ở giai đoạn báo giá; Dung sai có thể đạt được phụ thuộc vào mô-đun, độ dày thành, vật liệu và liệu bộ phận đó được đúc hay gia công
Bề mặt hoàn thiện Được đúc khuôn, nhào lộn, đánh bóng bằng hơi nước hoặc phun cát; các bộ phận gia công có thể được hoàn thành để vẽ
Hoạt động bổ sung Lỗ khoan, rãnh then, trục, lỗ vít định vị, chèn kim loại, chuốt trục, lắp ráp với trục
đóng gói Túi nhựa + thùng carton, hoặc vỏ gỗ cho số lượng lớn và các bộ phận nặng
điều khoản thanh toán T/T, L/C
Thời gian sản xuất 20 ngày làm việc đối với mẫu, 25 ngày đối với đơn hàng số lượng lớn
Mẫu Giá mẫu dao động từ 2–100 USD tùy theo kích cỡ và chất liệu; mẫu cước vận chuyển nhanh do khách hàng thanh toán
Ứng dụng Máy điều khiển tự động, công nghiệp bán dẫn, máy móc công nghiệp nói chung, thiết bị y tế, thiết bị năng lượng mặt trời, máy công cụ, hệ thống đỗ xe, thiết bị vận tải đường sắt và hàng không tốc độ cao, và các loại tương tự

Xin lưu ý:làm cứng, phay, mài, anodizing và mạ kẽm là các quy trình bánh răng kim loại và không áp dụng cho bánh răng polymer. Nếu một bản vẽ chỉ định các phương pháp xử lý đó, chúng tôi sẽ gắn cờ cho bản vẽ đó và đề xuất loại polyme tương đương — loại chứa đầy thủy tinh, lớp hoàn thiện đúc hoặc phần nhựa gia công — trước khi báo giá.

Chọn loại polymer phù hợp cho thiết bị của bạn

PHỔ BIẾN NHẤT

PA/Nylon 66

Cứng, chịu va đập và tự bôi trơn tự nhiên. PA66 được gia cố bằng sợi mang lại tuổi thọ mài mòn cao hơn khoảng 60% so với nylon tiêu chuẩn, khiến nó trở thành vật liệu mặc định cho các bộ truyền động của dây chuyền lắp ráp và thiết bị. Nó hấp thụ độ ẩm, do đó cho phép chuyển động theo chiều nhẹ trong môi trường ẩm ướt.

POM

Cứng hơn và ổn định về kích thước hơn nylon trong điều kiện ẩm ướt, có độ ma sát thấp và khả năng gia công tuyệt vời. Sự lựa chọn tốt hơn khi khoảng cách tâm và khe hở phải luôn có thể dự đoán được và nơi bánh răng được gia công thay vì đúc.

PEEK / PPS

Các polyme kỹ thuật có độ bền cao, nhiệt độ cao dành cho dịch vụ ở nhiệt độ cao hoặc có tác dụng mạnh về mặt hóa học — các công cụ bán dẫn, chu trình khử trùng và bộ truyền động nhìn thấy dung môi hoặc nước nóng. Chi phí vật liệu cao hơn, vì vậy chỉ xác định nơi nhiệm vụ yêu cầu.

UHMWPE / PTFE / ABS

UHMWPE và PTFE cho khả năng tiếp xúc trượt và ma sát rất thấp; ABS nơi chi phí và hình thức quan trọng hơn khả năng chịu tải. Chúng tôi sẽ đề xuất cấp độ sau khi xem xét tải trọng, tốc độ và môi trường của bạn.

Chi tiết sản phẩm

Hình ảnh quá trình sản xuất bánh răng thúc đẩy bằng nylon của chúng tôi - bánh răng thành phẩm, dạng răng và chi tiết lỗ khoan.

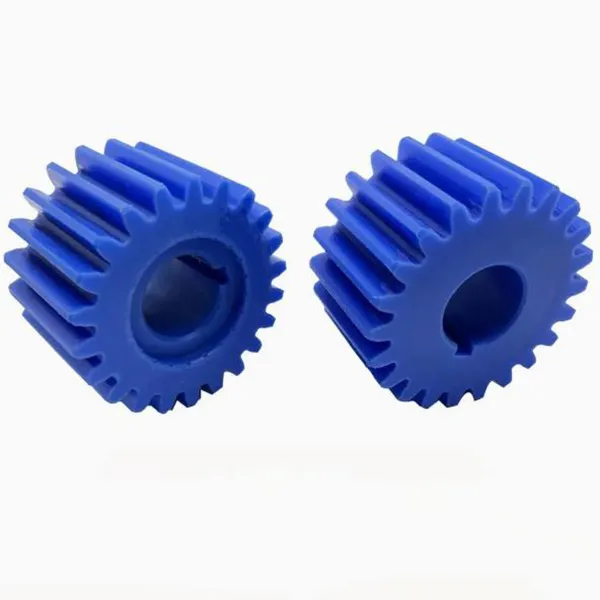

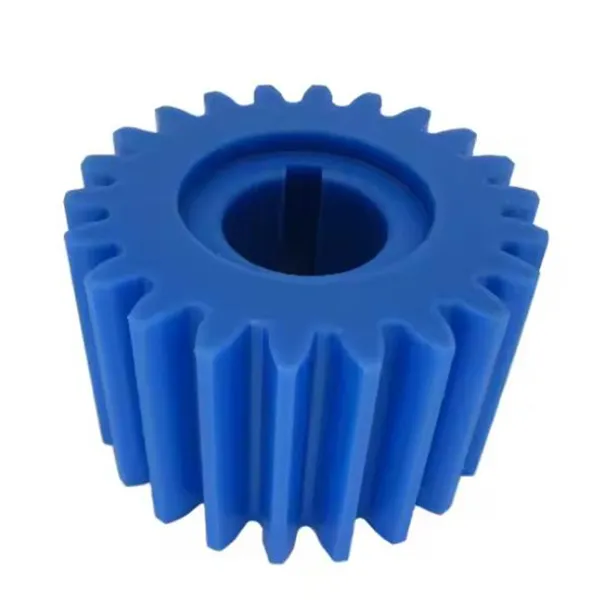

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Bánh răng trụ nylon - dạng răng, trục và chi tiết lỗ khoan.

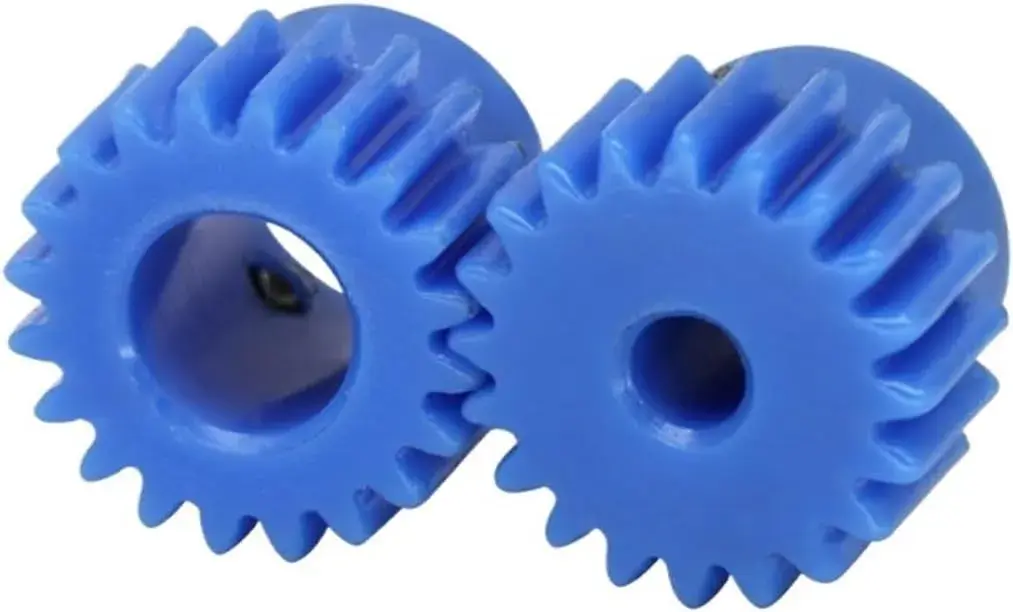

Custom nylon spur gear with precision bore produced to customer drawing
Bánh răng nylon tùy chỉnh được gia công và hoàn thiện theo bản vẽ.
Nylon spur gear set assembled and inspected before packing
Bộ bánh răng được kiểm tra và lắp ráp trước khi đóng gói.

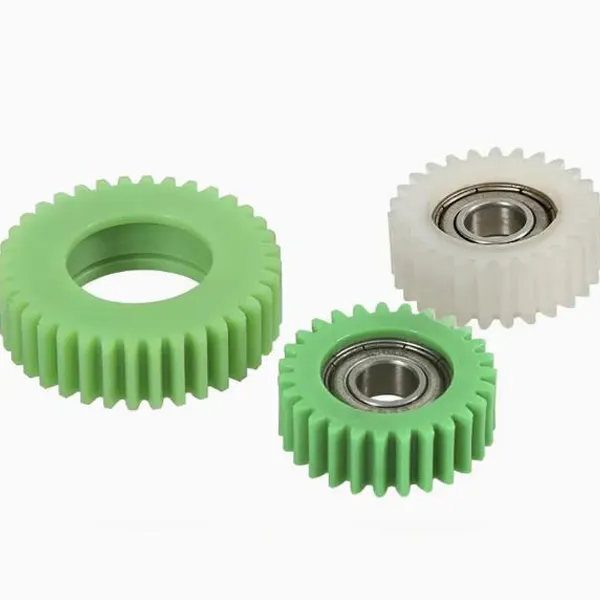

Nylon spur gears in different modules and materials ready for shipment
Các mô-đun và loại polyme khác nhau được sản xuất cho cùng một khách hàng.
Nylon spur gear dimensional inspection before dispatch
Kiểm tra kích thước trước khi gửi đi.

Ưu điểm chính

  • Tự bôi trơn, không có điểm tra dầuNếu không có màng bôi trơn để duy trì, thiết bị sẽ loại bỏ khoang dầu, vòng đệm và nhiệm vụ bảo dưỡng định kỳ khỏi thiết kế của bạn. Máy in, bộ phân phối và thiết bị văn phòng hoạt động trong nhiều tháng sử dụng hàng ngày mà không gây ra lực cản hoặc tiếng ồn như cặp bánh răng kim loại khô.
  • Yên tĩnh bởi vật liệu và hình họcPolymer làm giảm độ rung thay vì kêu như thép, đồng thời các lớp được gia cố bằng sợi giữ hình dạng răng đủ tốt để giữ cho lưới không bị rung trong suốt mẻ. Các nhà xưởng và thiết bị văn phòng nhận thấy tiếng ồn giảm rõ rệt sau khi chuyển từ bánh răng kim loại.
  • Mang cuộc sống vượt xa nhựa thông thườngPA66 được gia cố bằng sợi mang lại tuổi thọ mài mòn cao hơn khoảng 60% so với nylon tiêu chuẩn, do đó, một bánh răng cần thay thế trước đây có thể hoạt động ở tần số cao kéo dài trên dây chuyền lắp ráp mà tổn thất bề mặt răng không đáng kể.
  • Ăn mòn và kháng hóa chấtNylon không bị rỉ sét, chịu được môi trường ẩm ướt, có tính axit nhẹ và kiềm nhẹ, cùng với nhiều chất tẩy rửa. Điều đó làm cho nó phù hợp với các khu vực rửa sạch và thiết bị ngoài trời, nơi bánh răng kim loại mạ cuối cùng sẽ bị hỏng.
  • Một phần trọng lượng của kim loạiKhối lượng thấp giúp cắt giảm quán tính của các bộ phận được dẫn động, điều này quan trọng đối với các thiết bị cầm tay, máy bay không người lái, bộ truyền động hạng nhẹ và bất kỳ cơ chế nào mà mỗi gram đều ảnh hưởng đến tuổi thọ hoặc khả năng xử lý của pin.
  • Nguyên mẫu để sản xuất dưới một mái nhàCác nguyên mẫu được gia công cho phép bạn xác nhận hình học trước khi thực hiện gia công, sau đó cùng một xưởng sẽ chuyển bộ phận đó sang khuôn để tạo khối. Bạn giữ một nhà cung cấp, một tài liệu tham khảo về dung sai và một tiêu chuẩn kiểm tra xuyên suốt.
  • Vật liệu và tiêu chuẩn linh hoạtBảy dòng polyme và năm tiêu chuẩn thiết bị (ISO, DIN, ANSI, JIS, BS) có nghĩa là cùng một bản vẽ có thể được tạo ra ở cấp độ mà ứng dụng của bạn thực sự cần, thay vì một cấp độ mà nhà cung cấp có sẵn trong kho.
  • Định giá trực tiếp tại nhà máy theo số lượngQuá trình đúc, gia công, kiểm tra và đóng gói đều được thực hiện nội bộ, do đó không có chênh lệch thương mại giữa bạn và sản xuất, đồng thời chi phí đơn vị có thể dự đoán được sẽ giảm khi số lượng tăng.

Bánh răng nylon và kim loại: Khi nhựa là lựa chọn phù hợp

Bánh răng trụ bằng nylon không phải là vật thay thế yếu hơn cho bánh răng bằng thép - đó là một quyết định thiết kế khác. Nhựa giành chiến thắng khi tải trọng vừa phải, tốc độ đủ cao để tránh tiếng ồn và việc bôi trơn tốn kém hoặc không thể duy trì. Nó mất đi khi mô-men xoắn cao, nhiệt độ được duy trì trên giới hạn của polyme hoặc hoạt động liên quan đến va đập liên tục có thể làm biến dạng răng.

Chọn nylonChạy êm, không cần bôi trơn, trọng lượng nhẹ, chống ăn mòn, tải vừa phải
Chọn kim loạiMô-men xoắn cao, nhiệt độ cao, sốc nặng, dung sai chặt chẽ ở mô-đun lớn
Chọn cả haiĂn khớp bánh răng bằng nhựa với một bánh răng thép - sự kết hợp phổ biến, yên tĩnh, ít mài mòn

Trong thực tế, cách bố trí bền nhất thường là một bánh răng nylon chạy trên một bánh răng bằng thép hoặc đồng thau: polyme mòn nhiều hơn kim loại, lưới giữ yên tĩnh và phần kim loại chịu ứng suất cao hơn. Hãy cho chúng tôi biết vật liệu của bánh răng ăn khớp và chúng tôi sẽ tư vấn về độ phản ứng ngược và khoảng cách trung tâm cho phép, vì nhựa và kim loại giãn nở ở các tốc độ khác nhau.

Ứng dụng

  • Máy điều khiển tự độngLắp ráp và lập chỉ mục ổ đĩa
  • Công nghiệp bán dẫnCơ chế xử lý và định vị
  • Máy móc công nghiệp tổng hợpBăng tải và công đoạn giảm ánh sáng
  • Thiết bị y tếỔ đĩa sạch, không cần bôi trơn
  • Thiết bị năng lượng mặt trờiThiết bị theo dõi và truyền động
  • Máy công cụCơ chế cấp liệu và điều chỉnh
  • Hệ thống đỗ xeỔ đĩa rào chắn và cổng
  • Thiết bị đường sắt và hàng không tốc độ caoCơ chế bên trong và phụ trợ

Lời chứng thực của khách hàng

DavidPowerTech Machinery, Australia — các bộ phận truyền động trong dây chuyền lắp ráp

Việc thay thế các bộ phận truyền động trên dây chuyền lắp ráp của chúng tôi là một quá trình thử và sai; các bánh răng trước đó của các nhà cung cấp khác ồn ào hoặc nhanh mòn. Chúng tôi đã đặt hàng dùng thử những bánh răng trụ bằng nylon này và sự khác biệt là ngay lập tức — xưởng trở nên yên tĩnh hơn rõ rệt và sau hơn hai tháng vận hành cường độ cao, bề mặt răng hầu như không bị mòn. Điều nổi bật ngoài sản phẩm là quy trình: các câu hỏi về nguyên liệu của chúng tôi đã được trả lời chi tiết, một báo cáo kiểm tra đi kèm với lô hàng và khi mưa lớn đe dọa việc giao hàng, họ đã liên hệ với hãng vận chuyển và sắp xếp lại để các bánh răng đến nơi nguyên vẹn.

MichaelDự án nâng cấp thiết bị

Khi nâng cấp thiết bị của mình, tôi đã so sánh rất nhiều nhà cung cấp thiết bị và chọn Raydafon. Các bánh răng hoàn thiện khớp chính xác với bản vẽ, có hình dạng răng sạch và không có chớp, đồng thời sau khi lắp đặt, máy chạy ổn định với độ rung ít hơn đáng kể. Tôi lo ngại liệu nylon có giữ được không, nhưng sau hơn một tháng sử dụng chuyên sâu, nó không hề bị biến dạng. Ngay cả những câu hỏi muộn cũng được trả lời kịp thời, đó là điều đã thuyết phục tôi ở lại với họ.

LisaThiết bị studio, cơ chế nhỏ

Tôi cần các bánh răng phù hợp cho các thiết bị nhỏ trong studio của mình và đã so sánh các lựa chọn trực tuyến trong một thời gian dài. Tôi hơi lo lắng vì giá thấp hơn so với một số thương hiệu, nhưng các bộ phận được giao đến có bề mặt nhẵn, không có gờ và hình dạng răng đều đặn và quá trình lắp đặt diễn ra mà không gặp bất kỳ vấn đề lắp đặt nào. Trong quá trình sử dụng, độ ồn của thiết bị giảm đi rõ rệt, hoạt động liên tục hơn chục ngày mà không hề bị hao mòn hay kẹt giấy.

Câu hỏi thường gặp của người mua

  • Bạn có thể tạo một bánh răng nylon theo bản vẽ của tôi hoặc từ mẫu không?Đúng. Gửi bản vẽ kích thước hoặc bánh răng mẫu kèm theo mô-đun, số răng, lỗ khoan, chiều rộng mặt và cấp vật liệu. Chúng tôi xác nhận xem bộ phận đó có phù hợp với khuôn hoặc gia công hay không, báo giá cả hai nếu có liên quan và có thể tạo ra một nguyên mẫu được gia công trước khi thực hiện bất kỳ dụng cụ nào.
  • Tôi nên chọn vật liệu nào - PA, POM hay PEEK?PA (nylon 66) là lựa chọn đa năng và PA66 được gia cố bằng sợi mang lại tuổi thọ mài mòn cao hơn khoảng 60% so với nylon tiêu chuẩn. POM phù hợp với các ứng dụng trong đó độ ổn định kích thước và khả năng kiểm soát phản ứng ngược quan trọng hơn khả năng chịu va đập. PEEK hoặc PPS dành cho nhiệt độ cao hoặc dịch vụ có tác dụng mạnh về mặt hóa học. Hãy cho chúng tôi biết tải trọng, tốc độ và môi trường và chúng tôi sẽ đề xuất một cái.
  • Bạn có thể chịu đựng được mức độ khoan dung nào đối với một thiết bị bằng nhựa?Nó phụ thuộc vào tính năng, mô-đun, độ dày thành, vật liệu và bộ phận đó được đúc hay gia công - các bộ phận được gia công có dung sai chặt chẽ hơn so với bộ phận đúc. Nêu rõ khoảng cách trung tâm và phản ứng ngược mà bạn cần lắp ráp và chúng tôi sẽ xác nhận những gì có thể đạt được trước khi báo giá.
  • Bánh răng có cần bôi trơn không?Không trong nhiệm vụ bình thường; nylon và POM có khả năng tự bôi trơn. Đối với hoạt động chạy liên tục ở tốc độ cao hoặc tải nặng, một lượng nhỏ mỡ tương thích có thể kéo dài tuổi thọ và chúng tôi sẽ nói như vậy ở giai đoạn báo giá nếu nhiệm vụ của bạn được hưởng lợi từ việc đó.
  • Mẫu, thời gian giao hàng và điều khoản thanh toán của bạn là gì?Các mẫu có giá từ 2 USD đến 100 USD tùy thuộc vào kích thước và chất liệu, khách hàng sẽ phải trả phí chuyển phát nhanh. Thời gian dẫn mẫu là 20 ngày làm việc và sản xuất số lượng lớn là 25 ngày. Điều khoản thanh toán là T/T hoặc L/C, và đóng gói là túi nhựa cộng với thùng carton hoặc hộp gỗ với số lượng lớn hơn.
  • Bạn có thể cung cấp bánh răng phù hợp cũng như bánh răng nylon không?Đúng. Cung cấp cả hai nửa lưới từ một xưởng có nghĩa là khe hở, khoảng cách tâm và dạng răng được khớp ở giai đoạn thiết kế thay vì điều chỉnh tại chỗ. Gửi bản vẽ cặp hoặc tải trọng và tỷ lệ bạn cần, chúng tôi sẽ báo giá cả hai phần.

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá bánh răng nylon

Gửi mô-đun, số lượng răng, lỗ khoan, chiều rộng mặt, loại vật liệu và số lượng - hoặc bản vẽ hoặc bộ phận mẫu. Chúng tôi xác nhận sản xuất đúc hoặc gia công, khả năng chịu đựng và giá cả và trả lời trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Các số liệu về tuổi thọ, dung sai và thời gian sử dụng tham khảo các điều kiện sản xuất tiêu chuẩn và bản vẽ đã được xác nhận. Cấp vật liệu, mức độ thay đổi kích thước liên quan đến độ ẩm và vật liệu bánh răng đối tiếp phải được thỏa thuận trước khi đặt hàng.
