Cần cẩu Luffing xi lanh thủy lực
  • Cần cẩu Luffing xi lanh thủy lựcCần cẩu Luffing xi lanh thủy lực
  • Cần cẩu Luffing xi lanh thủy lựcCần cẩu Luffing xi lanh thủy lực

Cần cẩu Luffing xi lanh thủy lực

Xi lanh thủy lực cần trục Raydafon là xi lanh điều khiển góc cần cẩu dành cho cần cẩu di động và máy móc cảng. Model tham chiếu ZXSTC1000S.2.5-00: lỗ khoan Φ320, thanh Φ280, hành trình 4000 mm, khoảng cách lắp đặt 4750 mm, áp suất làm việc 32 MPa, lực đẩy động thời gian thực 3000 kN, trọng lượng đơn vị 1522 kg. Thân được rèn 7 bước từ thép hợp kim cường độ cao cấp hàng không, được ủ hai lần để ổn định độ bền kéo trên 1250 MPa. Bịt kín ba lớp với vòng cao su tổng hợp perfluoroether nhập khẩu từ Đức và môi chống bụi có bậc 5 μm. Cơ cấu servo điện-thủy lực tích hợp có phản hồi vị trí từ giảo ±0,03 mm cho độ ổn định ở tốc độ cực thấp 0,08 mm/s. Chu kỳ không cần bảo trì 5000 giờ. Đường kính tùy chỉnh Φ50-500 mm, chống phun muối và chống bụi. MOQ 5 đơn vị, thời gian giao hàng số lượng lớn 45-60 ngày. Gửi mô hình cầu trục, yêu cầu lực đẩy và số lượng để báo giá.
Cẩu trục · Model ZXSTC1000S.2.5-00

Xi lanh thủy lực Luffing cần cẩu tùy chỉnh cho cần cẩu di động và máy móc cảng - Nhà sản xuất OEM Cung cấp trực tiếp

Xi lanh thủy lực điều khiển cần trục điều khiển góc cần trục trên cần cẩu di động. Raydafon chế tạo nó với thiết kế kính thiên văn nhiều tầng tác động kép, kéo dài trên khoảng cách xa và thu lại một cách nhỏ gọn. Thân máy được rèn 7 bước từ thép hợp kim cường độ cao cấp hàng không và được ủ hai lần để ổn định độ bền kéo trên 1250 MPa. Khả năng bịt kín lũy tiến ba lần và mô-đun servo từ giảo xử lý các yêu cầu về phun muối, bụi và độ chính xác của các chu trình hoạt động ở cảng và năng lượng gió.

3000 kN Lực đẩy động thời gian thực
32 MPa Áp suất làm việc
Φ320×Φ280 Lỗ khoan × thanh
4000 mm Đột quỵ
5000 giờ Không cần bảo trì
Mô hình tham khảo

ZXSTC1000S.2.5-00 — Thông số kỹ thuật đầy đủ

Mô hình tham chiếu là cấu hình sản xuất thực tế được sử dụng cho các mạch nâng cần cẩu di động hạng nặng. Đường kính và nét tùy chỉnh có sẵn trên cùng một quá trình vẽ.

Tên xi lanh Số bản vẽ lỗ khoan ΦD Thanh Φd Đột quỵ S Cài đặt. L Áp lực Cảng Cân nặng
Xi lanh thủy lực Luffing ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Các mạch cầu trục với lực đẩy hoặc kiểu lắp đặt khác nhau có thể được tạo ra dựa trên bản vẽ của bạn. Gửi nhãn hiệu và model cần cẩu, lực đẩy cần thiết và bản vẽ lắp đặt. Để biết phạm vi xi lanh cần cẩu di động rộng hơn, hãy xemXi lanh thủy lực cẩu di độngloại.

Kỹ thuật lặn sâu

Bốn công nghệ làm cho xi lanh này trở nên khác biệt

01

Kiểm soát tải thích ứng đầy đủ điều kiện

Thân xi lanh được rèn từ vật liệu cấp hàng không. Raydafon sử dụng thép hợp kim cường độ cao tùy chỉnh trải qua bảy lần rèn khuôn và sau đó xử lý nhiệt lão hóa gấp đôi. Quá trình lão hóa kép giúp ổn định cấu trúc vật liệu để độ bền kéo giữ trên 1250 MPa. Trên xi lanh lực đẩy 3000 kN chạy theo chu kỳ nâng liên tục, cấu trúc thớ đó là thứ giữ cho tuổi thọ mỏi ổn định dưới áp suất 32 MPa.

≥1250 Độ bền kéo MPa
02

Điều khiển servo chính xác ở cấp độ micron

Nhóm kỹ thuật của Raydafon đã phát triển một mô-đun servo điện-thủy lực tích hợp thay thế cho thiết lập điều khiển van riêng biệt truyền thống. Nhóm van sử dụng lõi van servo cấp hàng không và cảm biến dịch chuyển từ giảo với độ chính xác ± 0,03 mm. Sự kết hợp đó hỗ trợ vận hành ổn định ở tốc độ cực thấp ở mức 0,08 mm/s, do đó người vận hành có thể định vị cần cẩu mà không bị trượt hoặc vượt quá giới hạn trong quá trình vận hành tải nhẹ.

±0,03 độ chính xác của cảm biến mm
03

Môi trường khắc nghiệt bảo vệ lâu dài

Máy móc cảng nhìn thấy xói mòn phun muối. Thiết bị luyện kim nhìn thấy bụi nhiệt độ cao. Raydafon đã xây dựng cấu trúc bảo vệ niêm phong lũy ​​tiến ba lần cho cả hai. Vòng đệm chính là vòng cao su tổng hợp perfluoroether nhập khẩu từ Đức với thiết kế hai môi để bù áp suất hai chiều. Lớp giữa sử dụng môi bụi dạng bậc để chặn các hạt rắn lớn hơn 5 μm. Khả năng chống ô nhiễm cao hơn 40% so với phớt một môi truyền thống. Chu kỳ kết hợp được đánh giá là 5000 giờ không cần bảo trì.

5 μm môi bụi
04

Hệ thống thủy lực tối ưu hóa hiệu quả năng lượng

Thiết kế tiết kiệm năng lượng của Raydafon xuất phát từ việc phân tích cách máy móc xây dựng thực sự vận hành. Mạch biên độ vi sai làm giảm 35% lượng tuần hoàn dầu thủy lực trong điều kiện không tải. Kết hợp với nhóm bơm động cơ đồng bộ nam châm vĩnh cửu hiệu suất cao, mức tiêu thụ năng lượng toàn diện của hệ thống giảm 28% so với giải pháp truyền thống. Trên một cần cẩu chạy theo ca 8 giờ, điều đó có nghĩa là mức tiêu thụ nhiên liệu hoặc pin giảm đáng kể.

-28% hệ thống năng lượng

Tại sao cần cẩu Raydafon Luffing xi lanh thủy lực

A

20 năm trong lĩnh vực thủy lực

Raydafon đã sản xuất xi lanh thủy lực trong hai thập kỷ. Đội ngũ kỹ thuật phát triển xi lanh, mô-đun servo và hệ thống phốt ngay trong nhà nên những thay đổi về thông số kỹ thuật được xử lý ngay tại nguồn chứ không phải thông qua nhà cung cấp bên ngoài.

B

Kiểm soát hoàn toàn từ rèn đến lắp ráp

Việc rèn thân, xử lý nhiệt, mài giũa, mạ crôm, lắp ráp con dấu và kiểm tra áp suất đều diễn ra tại nhà máy Raydafon. Điều đó giữ nguyên khả năng truy xuất nguồn gốc và giảm sự khác biệt về lô hàng mà bạn nhận được từ nhiều nhà cung cấp.

C

Giá trực tiếp tại xưởng

Được bán theo mô hình bán hàng trực tiếp. Hiệu suất tương đương ở mức khoảng 60% chi phí của các thương hiệu châu Âu và Mỹ ở cùng mức thông số kỹ thuật. Không có biên độ giao dịch nào được thêm vào giữa nhà máy và người mua.

D

Tùy chỉnh đầy đủ thông số kỹ thuật

Đường kính lỗ xi ​​lanh từ Φ50 mm đến Φ500 mm có thể được chế tạo tùy chỉnh. Hành trình, khoảng cách lắp đặt, loại cổng và kiểu lắp đặt được tạo ra dựa trên bản vẽ của bạn, do đó các mô hình cầu trục không chuẩn có thể được khớp chính xác.

E

Được xác nhận trong điều kiện cảng và năng lượng gió

Hệ thống đệm kín ba lớp và mô-đun servo đã được chế tạo cho các điều kiện phun muối của máy móc cảng và sức nâng nặng bằng năng lượng gió. Thiết kế hướng tới địa điểm làm việc thực tế chứ không phải điều kiện phòng thí nghiệm.

F

Hỗ trợ OEM

Gửi nhãn hiệu và model cần cẩu, hoặc số bản vẽ. Raydafon thiết kế ngược, lấy mẫu và báo giá một lô tùy chỉnh trên cùng một bản vẽ. Hỗ trợ đóng gói nhãn hiệu riêng cho khách hàng OEM.

Bản vẽ kích thước

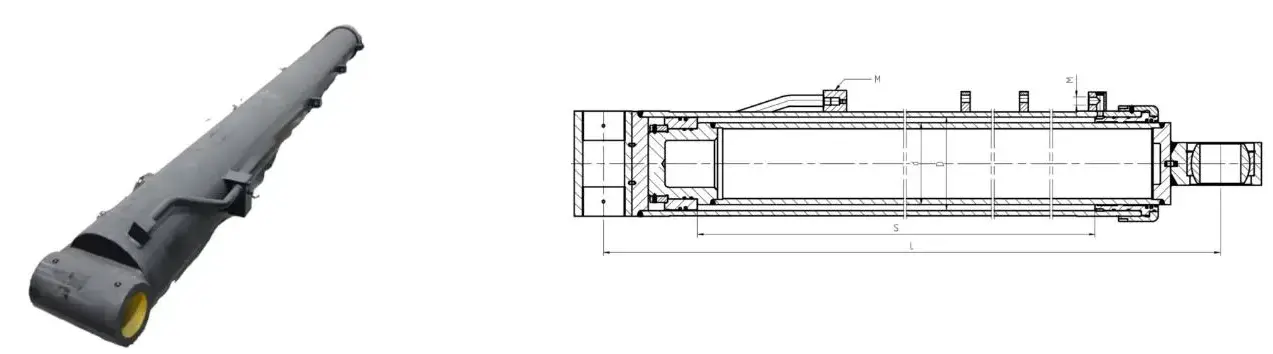

Crane luffing hydraulic cylinder dimension drawing
Tổng quan về lắp đặt - giao diện lỗ/thanh, vị trí cổng và kiểu lắp

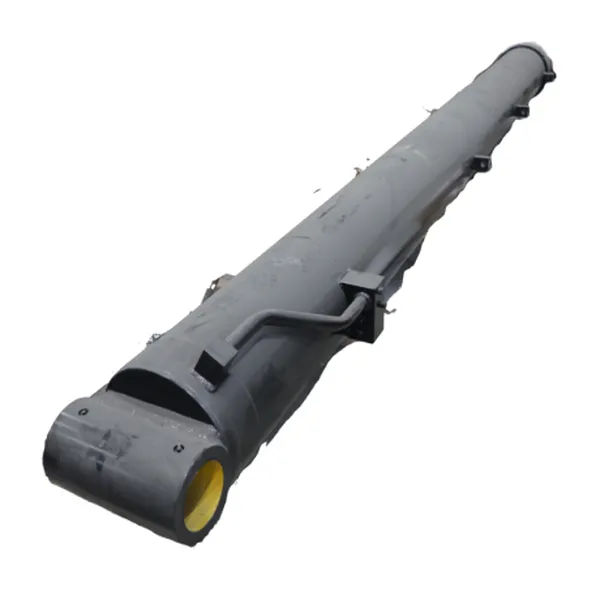

Crane luffing hydraulic cylinder product view
Xem sản phẩm - cụm thân xi lanh và thanh truyền

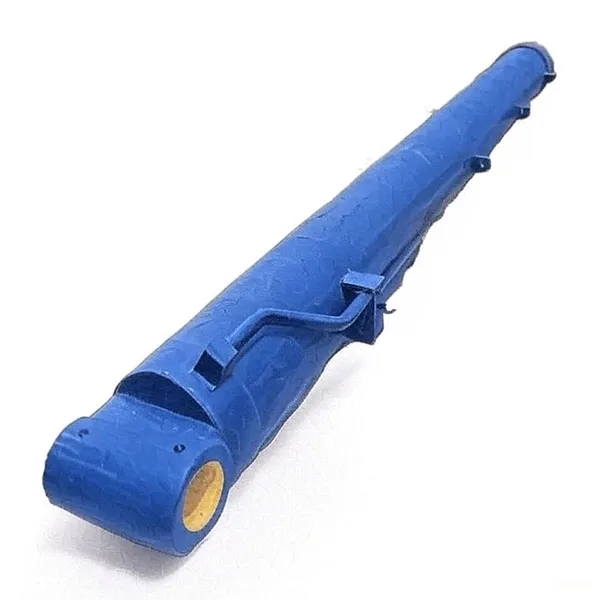

Crane luffing hydraulic cylinder detail
Chi tiết cổng và con dấu - giao diện 2-M27×2 cộng với 4-G1/4

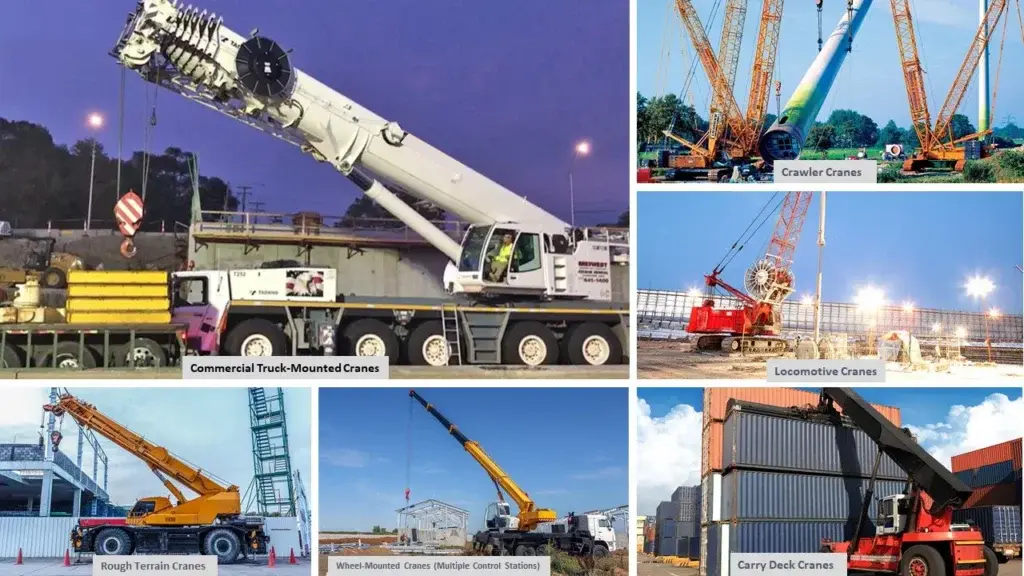

Crane luffing hydraulic cylinder application
Tham khảo ứng dụng - gắn trên mạch nâng cần cẩu di động

Nơi sử dụng xi lanh thủy lực cẩu Luffing

01

Cần cẩu di động

Kiểm soát góc cần cẩu trên cần cẩu di động gắn trên xe tải và mọi địa hình. Xử lý lực đẩy cần thiết để nâng và giữ cần cẩu ở mức đầy tải.

02

Máy móc cảng

Cần cẩu từ tàu tới bờ và bãi trong môi trường phun muối. Con dấu lũy tiến ba lớp và lớp mạ crom cứng giúp kéo dài chu kỳ bảo trì trong các hoạt động ven biển.

03

Thiết bị điện gió

Cần cẩu di chuyển trên các tàu lắp đặt và bảo trì. Độ ổn định lực đẩy cao và điều khiển servo ở mức micron để định vị chính xác ngoài khơi.

04

Kỹ thuật nặng và luyện kim

Thiết bị nâng hạ công nghiệp trong điều kiện nhiệt độ cao và nhiều bụi bẩn. Mạch tiết kiệm năng lượng giúp giảm mức tiêu thụ nhiên liệu hoặc pin trong những ca dài.

Bảng thông số kỹ thuật đặt hàng

Mô hình tham khảo
ZXSTC1000S.2.5-00
Lực đẩy động thời gian thực
3000 kN
Áp suất làm việc
32 MPa
Đường kính lỗ khoan
Φ320 mm (có sẵn Φ50-500 mm tùy chỉnh)
Đường kính thanh
Φ280 mm
Đột quỵ
4000 mm
Khoảng cách lắp đặt
4750mm
Đơn vị trọng lượng
1522 kg
Cổng/giao diện
2-M27×2 cộng với 4-G1/4
Thân rèn
Thép hợp kim cấp hàng không được rèn 7 lớp, có độ bền kéo gấp đôi đến ≥1250 MPa
Điều khiển servo
Tích hợp servo điện-thủy lực, cảm biến từ giảo, độ chính xác ±0,03 mm, tốc độ cực thấp 0,08 mm/s
Niêm phong
Vòng đệm lũy tiến ba lớp, vòng chính composite perfluoroether của Đức, vành chắn bụi có bậc 5 μm
Tiết kiệm năng lượng
Mạch biên độ vi sai, lưu thông dầu ít hơn 35% khi không tải, mức tiêu thụ năng lượng hệ thống thấp hơn 28%
Chu kỳ bảo trì
5000 giờ không cần bảo trì
Tùy chỉnh
Đường kính tùy chỉnh đầy đủ thông số kỹ thuật Φ50-500 mm, bao bì OEM và nhãn hiệu riêng
MOQ
5 chiếc mỗi mô hình
Thời gian dẫn số lượng lớn
45-60 ngày sau khi ký gửi và phê duyệt bản vẽ
Cơ sở báo giá
Model và trọng tải của cần cẩu, yêu cầu về lực đẩy, thông số kỹ thuật về đường kính/hành trình, kích thước cảng, số lượng, cảng đích

Đơn hàng của bạn di chuyển như thế nào qua Raydafon

  1. 01

    Tóm tắt ứng dụng

    Gửi mô hình và trọng tải cần cẩu, lực đẩy yêu cầu, thông số kỹ thuật về đường kính/hành trình, kích thước cổng, số lượng và cổng đích.

  2. 02

    Lựa chọn mô hình và báo giá

    Raydafon xác nhận xem mô hình tham chiếu có phù hợp hay không hoặc có cần bản dựng tùy chỉnh hay không. Báo giá FOB Ninh Ba được phát hành kèm theo thời gian giao hàng.

  3. 03

    Phê duyệt bản vẽ

    Đối với các bản dựng tùy chỉnh, Raydafon thiết kế ngược bộ phận OEM, tạo mẫu và xác nhận lỗ khoan, hành trình, khoảng cách lắp đặt và kích thước cổng với người mua.

  4. 04

    Rèn và xử lý nhiệt

    Rèn khuôn 7 bước và xử lý nhiệt lão hóa kép giúp ổn định thân máy ở độ bền kéo trên 1250 MPa. Sau đó mài giũa và mạ crom cứng.

  5. 05

    Kiểm tra lắp ráp và áp suất

    Pít-tông, vòng đệm, mô-đun servo và bộ đệm được lắp ráp. Xy lanh được kiểm tra áp suất ở 32 MPa và được kiểm tra hành trình về độ êm ái và phản hồi servo.

  6. 06

    Đóng gói và vận chuyển

    Xi lanh được đóng gói trong vỏ gỗ gia cố với dầu chống gỉ và nắp bảo vệ cuối. Vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh kèm theo phiếu đóng gói, hóa đơn và báo cáo kiểm tra.

Hỗ trợ tài liệu và chất lượng

  • ✓
    Giấy chứng nhận vật liệu

    Giấy chứng nhận thép hợp kim thân, hồ sơ xử lý nhiệt lão hóa kép, bảng dữ liệu hợp chất con dấu được cung cấp cùng với mỗi lô hàng.

  • ✓
    Báo cáo kiểm tra áp suất

    Mỗi xi lanh được kiểm tra áp suất ở mức 32 MPa trước khi đóng gói. Rò rỉ, độ trơn tru của hành trình, phản hồi servo và khớp cổng được ghi lại.

  • ✓
    Hồ sơ kiểm tra kích thước

    Kích thước lỗ khoan, thanh, hành trình, khoảng cách lắp đặt và cổng được ghi lại theo thông số kỹ thuật đặt hàng hoặc bản vẽ của khách hàng.

  • ✓
    Đóng gói xuất khẩu

    Vỏ gỗ được gia cố bằng dầu chống gỉ và có nắp bảo vệ cuối. Các lô xi lanh lớn được xếp chồng lên nhau và đóng đai để vận chuyển bằng đường biển.

Câu hỏi thường gặp

Cần trục nâng xi lanh thủy lực là gì?

Xi lanh thủy lực nâng cần trục là bộ phận thủy lực điều khiển góc cần trục trên cần trục di động. Luffing đề cập đến việc nâng hoặc hạ cần và xi lanh điều khiển chuyển động này thông qua thiết kế ống lồng đa tầng tác động kép. Nó là một trong những xi lanh cốt lõi trên cần cẩu di động cùng với xi lanh đối trọng và xi lanh chân chống.

Mô hình tham chiếu và lực đẩy của nó là gì?

Mô hình tham chiếu là ZXSTC1000S.2.5-00 với lực đẩy động thời gian thực 3000 kN, áp suất làm việc 32 MPa, lỗ khoan Φ320 mm, thanh Φ280 mm, hành trình 4000 mm, khoảng cách lắp đặt 4750 mm và trọng lượng đơn vị 1522 kg. Raydafon hỗ trợ lỗ khoan và hành trình tùy chỉnh cho các thương hiệu cần cẩu OEM.

Vật liệu và quy trình rèn nào được sử dụng?

Thân xi lanh được rèn 7 bước từ thép hợp kim cường độ cao cấp hàng không, sau đó được lão hóa gấp đôi để ổn định độ bền kéo trên 1250 MPa. Quá trình rèn này cải thiện cấu trúc hạt và tuổi thọ mỏi so với đúc thông thường hoặc gia công từ phôi thanh, điều này quan trọng đối với xi lanh lực đẩy 3000 kN chạy theo chu kỳ nâng liên tục.

Điều khiển servo chính xác đến mức nào?

Raydafon sử dụng mô-đun servo điện-thủy lực tích hợp với lõi van servo cấp hàng không và cảm biến dịch chuyển từ giảo với độ chính xác ± 0,03 mm. Điều này hỗ trợ vận hành ổn định ở tốc độ cực thấp ở mức 0,08 mm/s, do đó người vận hành có thể định vị cần chính xác mà không bị trượt.

Hệ thống niêm phong ba lần hoạt động như thế nào?

Cấu trúc niêm phong lũy ​​tiến ba có ba lớp. Vòng đệm chính là vòng cao su tổng hợp perfluoroether nhập khẩu từ Đức với thiết kế hai môi để bù áp suất hai chiều. Lớp giữa sử dụng môi bụi dạng bậc để chặn các hạt rắn lớn hơn 5 μm. Lớp bên ngoài cung cấp thêm khả năng bảo vệ gạt nước. Khả năng chống ô nhiễm cao hơn 40% so với phớt một môi.

Cơ chế tiết kiệm năng lượng là gì?

Raydafon sử dụng mạch biên độ vi sai cải tiến giúp giảm 35% lượng tuần hoàn dầu thủy lực trong điều kiện không tải. Kết hợp với nhóm bơm động cơ đồng bộ nam châm vĩnh cửu hiệu suất cao, mức tiêu thụ năng lượng toàn diện của hệ thống giảm 28% so với giải pháp truyền thống.

Chu kỳ bảo trì và phạm vi tùy chỉnh là gì?

Xi lanh được thiết kế cho chu kỳ 5000 giờ không cần bảo trì trong môi trường phun muối và bụi. Raydafon hỗ trợ tùy chỉnh đầy đủ thông số kỹ thuật của đường kính lỗ xi ​​lanh từ Φ50 mm đến Φ500 mm, cùng với bao bì OEM và nhãn hiệu riêng. MOQ là 5 đơn vị cho mỗi mô hình.

Làm cách nào để yêu cầu báo giá?

Gửi mô hình cần cẩu và trọng tải của bạn, lực đẩy cần thiết, thông số kỹ thuật về đường kính/hành trình, kích thước cổng, số lượng và cổng đích. Raydafon sẽ xác nhận mô hình hoặc thiết kế một bản dựng tùy chỉnh, sau đó đưa ra báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.

Sẵn sàng để tìm nguồn xi lanh thủy lực cần cẩu tùy chỉnh?

Gửi mô hình và trọng tải cần cẩu của bạn, lực đẩy yêu cầu, thông số kỹ thuật về đường kính/hành trình và số lượng đặt hàng. Raydafon sẽ xác nhận mô hình hoặc thiết kế một bản dựng tùy chỉnh, sau đó đưa ra báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.
