Xe làm việc trên không Boom Xi lanh thủy lực cánh tay trên
  • Xe làm việc trên không Boom Xi lanh thủy lực cánh tay trênXe làm việc trên không Boom Xi lanh thủy lực cánh tay trên
  • Xe làm việc trên không Boom Xi lanh thủy lực cánh tay trênXe làm việc trên không Boom Xi lanh thủy lực cánh tay trên

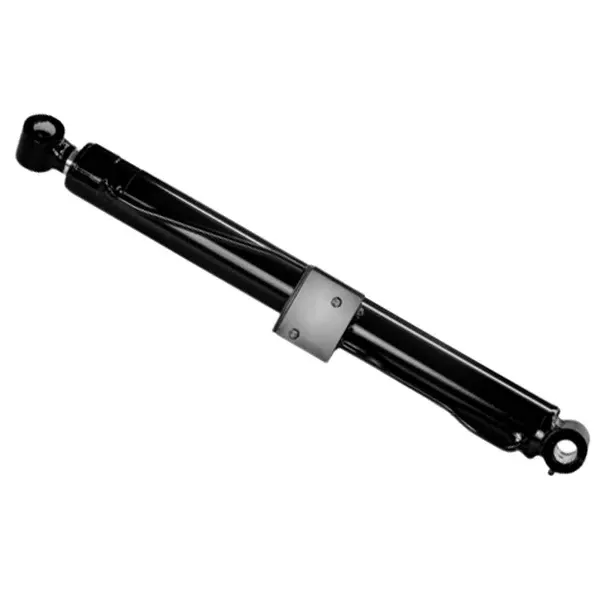

Xe làm việc trên không Boom Xi lanh thủy lực cánh tay trên

Raydafon là nhà sản xuất OEM có trụ sở tại Trung Quốc và là nhà cung cấp xi lanh thủy lực cánh tay trên cho phương tiện làm việc trên không. Xi lanh cánh tay trên này nâng và định vị bệ cần trên các phương tiện làm việc trên không được sử dụng để sửa chữa điện, xây dựng đô thị và lắp đặt biển quảng cáo. Model tiêu chuẩn GTHZ210C-620500-000 sử dụng lỗ khoan Φ110 mm, thanh Φ75 mm, hành trình 815 mm, khoảng cách lắp đặt 1433 mm, áp suất làm việc 23 MPa, cổng 2-Φ9 và trọng lượng 100 kg. Thiết kế pít-tông kép được cấp bằng sáng chế đạt lực đẩy lên tới 2000 kN, với sai số định vị được kiểm soát trong phạm vi ±3 cm. Thân xi lanh được làm bằng thép hợp kim đặc biệt, được rèn và xử lý nhiệt sáu lần, có độ cứng cao hơn 40% so với thép thông thường. Hệ thống bịt kín bằng composite bốn lớp được sử dụng trong môi trường mưa, bụi và phun muối, với khả năng hoạt động liên tục trong 3 năm đã được kiểm chứng ở điều kiện ven biển. Thiết kế mô-đun giúp giảm khối lượng 25% và trọng lượng 18% so với các sản phẩm tương đương, đồng thời giao diện cài đặt nhanh giúp giảm một nửa thời gian cài đặt. Hỗ trợ lỗ khoan, hành trình, khoảng cách lắp đặt, vị trí cổng và nhãn riêng tùy chỉnh. Giá mục tiêu thường có tính cạnh tranh so với các lựa chọn thay thế nhập khẩu, tùy thuộc vào mẫu mã và số lượng. Gửi số bản vẽ, số lượng yêu cầu và cảng đích để báo giá nhanh.
Nhà sản xuất xi lanh phương tiện làm việc trên không OEM của Trung Quốc

Boom Aerial Work Vehicle Xi lanh thủy lực cánh tay trên dành cho bệ trên không và xe tải sửa chữa điện

Raydafon là nhà sản xuất và cung cấp xi lanh thủy lực cánh tay trên cho phương tiện làm việc trên không có trụ sở tại Trung Quốc. Xi lanh cánh tay trên này dẫn động bệ cần trên các phương tiện làm việc trên không được sử dụng để sửa chữa điện, xây dựng đô thị, lắp đặt biển quảng cáo và bảo trì ở độ cao. Mẫu tiêu chuẩn GTHZ210C-620500-000 cung cấp lực đẩy lên tới 2000 kN với thiết kế pít-tông kép đã được cấp bằng sáng chế, áp suất làm việc 23 MPa, lỗ khoan Φ110 mm, thanh Φ75 mm và hành trình 815 mm. Thân thép hợp kim đặc biệt được rèn và xử lý nhiệt sáu lần để có độ cứng cao hơn 40% so với thép thông thường và hệ thống đệm kín bằng composite gấp bốn lần xử lý mưa, bụi, gió và phun muối ven biển. Thiết kế mô-đun giúp giảm khối lượng 25% và trọng lượng 18% so với các sản phẩm tương đương. Hỗ trợ lỗ khoan, hành trình, khoảng cách lắp đặt, vị trí cổng và nhãn riêng tùy chỉnh. Gửi số bản vẽ, số lượng yêu cầu và cảng đích của bạn để yêu cầu báo giá.

2000 kNLực đẩy tối đa
23 MPaÁp suất làm việc
Φ110×Φ75Lỗ khoan × thanh
815mmĐột quỵ

Tại sao phương tiện làm việc trên không lại chọn xi lanh thủy lực cánh tay trên này

Các phương tiện làm việc trên không chở công nhân lên các vị trí cao để sửa chữa điện, thay đèn đường, lắp đặt biển quảng cáo và bảo trì tòa nhà. Xi lanh cánh tay trên là bộ phận thủy lực cốt lõi giúp nâng và giữ sàn. Nếu nó mất lực đẩy, trôi khi tải hoặc rò rỉ dầu, toàn bộ chiếc xe sẽ trở nên không đáng tin cậy khi làm việc ở độ cao.

Raydafon chế tạo xi lanh thủy lực cánh tay trên cho phương tiện làm việc trên không này cho những điều kiện này. Thiết kế pít-tông kép đã được cấp bằng sáng chế đạt lực đẩy lên tới 2000 kN và có thể nâng sàn làm việc một cách ổn định lên 50 m, với sai số định vị được kiểm soát trong phạm vi ±3 cm. Thân xi lanh sử dụng thép hợp kim đặc biệt, được rèn và xử lý nhiệt sáu lần, đạt độ cứng cao hơn 40% so với thép thông thường. Cấu trúc đệm composite bốn lớp chống mưa lớn, bụi, gió mạnh và phun muối ven biển, đồng thời đã được kiểm chứng khi sử dụng liên tục ở ven biển trong 3 năm mà không bị rò rỉ.

Đối với người mua so sánh các nhà cung cấp, Raydafon cung cấp giá trực tiếp tại nhà máy, sản xuất OEM và chất lượng lô ổn định. Nếu bạn cũng tìm nguồn xi lanh tay dưới hoặc các bộ phận thủy lực của phương tiện làm việc trên không có liên quan, hãy xem lại toàn bộXi lanh thủy lực xe làm việc trên khôngthể loại vàBoom Xe làm việc trên không Xi lanh thủy lực cánh tay dướitrang.

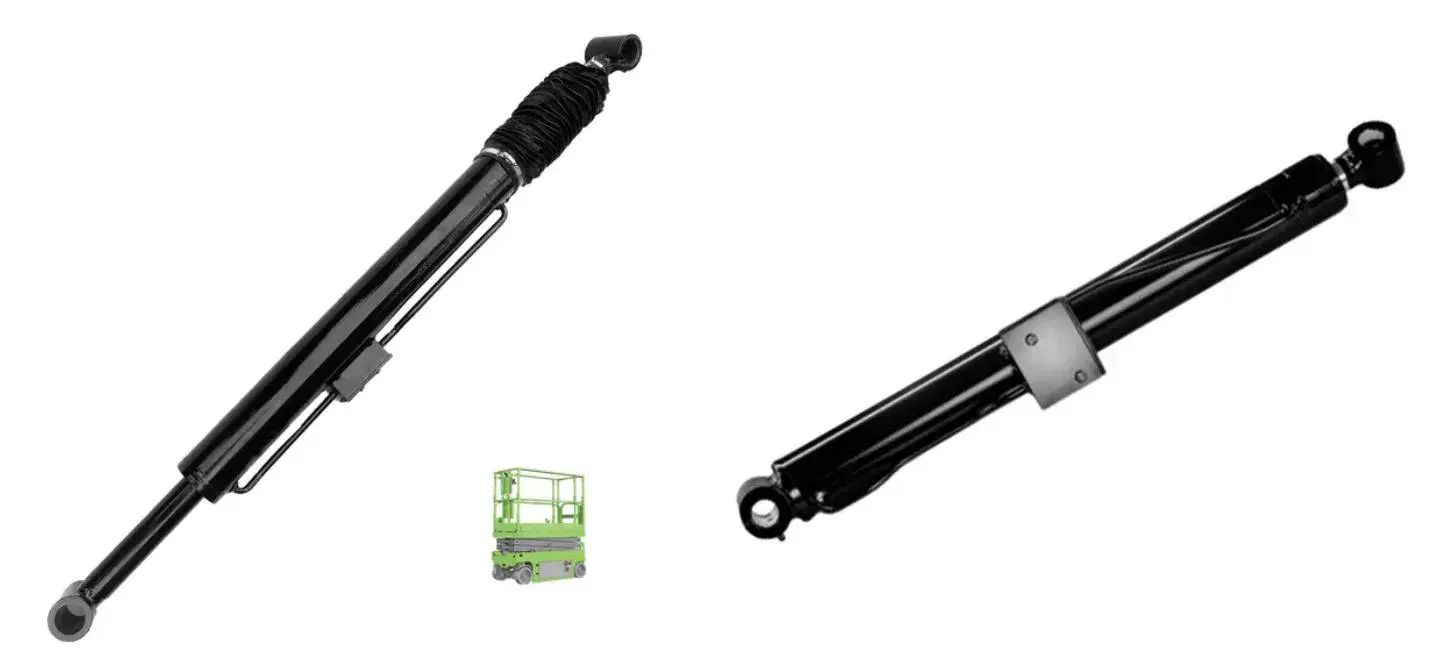

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Xi lanh thủy lực cánh tay trên dành cho phương tiện làm việc trên không và bệ trên không

Model tiêu chuẩn và kích thước kỹ thuật

Xi lanh cánh tay trên tiêu chuẩn dưới đây bao gồm các ứng dụng phương tiện làm việc trên không và nền tảng trên không thông thường. Nếu thiết bị của bạn sử dụng kiểu lắp khác, hãy gửi số bản vẽ OEM hoặc mẫu vật lý để thiết kế ngược và sản xuất tùy chỉnh.

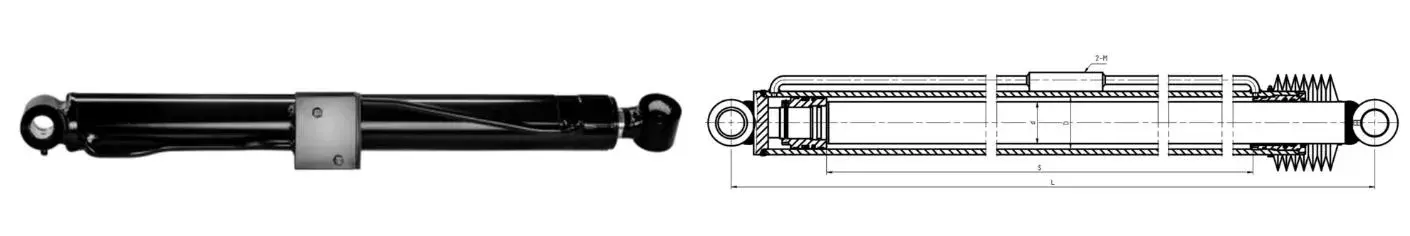

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Tham chiếu kích thước cho mẫu xi lanh cánh tay trên tiêu chuẩn GTHZ210C-620500-000
Tên xi lanh Số bản vẽ Đường kính lỗ khoan D Đường kính thanh d Đột quỵ S Khoảng cách lắp đặt L Áp suất làm việc Giao diện M Cân nặng
Xi lanh cánh tay trên GTHZ210C-620500-000 Φ110 mm Φ75mm 815mm 1433mm 23 MPa 2-Φ9 100 kg

Cần lỗ khoan, hành trình, khoảng cách lắp đặt hoặc vị trí cổng khác? Raydafon có thể sản xuất xi lanh thủy lực cánh tay trên tùy chỉnh theo bản vẽ của bạn. Để biết các trụ thiết bị di động có liên quan, hãy xemXi lanh thủy lực cẩu di độngloại.

Đặc điểm hiệu suất cốt lõi

01

Siêu năng lực để nâng tầm cao

Thiết kế piston kép được cấp bằng sáng chế đạt lực đẩy lên tới 2000 kN. Nâng bệ lên 50 m với lỗi định vị được kiểm soát trong phạm vi ±3 cm, hỗ trợ bảo trì và đi dây ở độ cao chính xác.

02

Làm cứng cho môi trường khắc nghiệt

Thân thép hợp kim đặc biệt, được rèn và xử lý nhiệt sáu lần, độ cứng cao hơn 40% so với thép thông thường. Lớp đệm composite bốn lớp xử lý mưa lớn, bụi, gió mạnh và phun muối ven biển.

03

Độ tin cậy được xác minh tại hiện trường

Hoạt động liên tục 3 năm trong môi trường phun muối ven biển mà không rò rỉ. Trong mùa bão, một công ty của thành phố đã sử dụng bình này trong suốt quá trình hoạt động và duy trì hoạt động ổn định.

04

Nhẹ và linh hoạt

Khối lượng giảm 25% và trọng lượng giảm 18% so với các sản phẩm tương đương. Phù hợp với các loại phương tiện làm việc trên không khác nhau và giảm tải cho cấu trúc cần cẩu.

05

Giao diện cài đặt nhanh

Thiết kế giao diện cài đặt nhanh giúp giảm một nửa thời gian cài đặt. Kỹ thuật viên thông thường có thể hoàn thành việc thay thế trong khoảng nửa giờ theo hướng dẫn.

06

Tùy chỉnh OEM

Lỗ khoan, thanh, hành trình, khoảng cách lắp đặt, vị trí cảng dầu, bao bì nhãn hiệu riêng và sản xuất theo đơn đặt hàng số lượng lớn cho các loại phương tiện làm việc trên không khác nhau.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Niêm phong xi lanh cánh tay trên và cấu trúc mô-đun

Ứng dụng trong sửa chữa điện, xây dựng đô thị và công trình trên cao

Hệ thống điện Bảo trì tháp cao thế và trạm biến áp

Xi lanh tạo ra lực đẩy 1800 kN để nâng sàn làm việc lên 30 m, với sai số định vị trong phạm vi ±2 cm. Ngay cả trong điều kiện gió giật cấp 5, hệ thống ổn định tích hợp sẽ điều chỉnh lực đẩy theo thời gian thực để giữ cho giàn ổn định khi kết nối đường dây và thay thế thiết bị.

thành phố Lắp đặt đèn đường và biển quảng cáo

Thiết kế mô-đun phù hợp với các loại phương tiện làm việc khác nhau và vị trí cổng dầu có thể được điều chỉnh linh hoạt. Trong một dự án xây dựng lại đường, một phương tiện thi công đã hoàn thành việc thay thế 20 đèn đường trong một ngày, đạt hiệu suất tăng 40% so với các phương pháp trước đó.

Xây dựng Bảo trì mặt tiền và nhà cao tầng

Lực đẩy ổn định và định vị chính xác hỗ trợ vệ sinh cửa sổ, sửa chữa mặt tiền và lắp đặt biển hiệu trên cao. Bốn lớp niêm phong chống mưa, bụi và gió khi làm việc ngoài trời.

OEM và hậu mãi Thị trường OEM và sửa chữa phương tiện làm việc trên không

Các nhà xây dựng nền tảng trên không, xưởng sửa chữa và nhà cung cấp dịch vụ hậu mãi có thể đặt hàng các mẫu tiêu chuẩn hoặc xi lanh cánh tay trên tùy chỉnh với bao bì nhãn hiệu riêng. Nếu bạn cũng xử lý hệ thống thủy lực của xe nâng, hãy xemXi lanh thủy lực xe nângphạm vi.

Bằng chứng chất lượng, hỗ trợ kiểm tra và xuất khẩu

Hồ sơ xử lý nhiệt và vật liệu

Thân thép hợp kim đặc biệt, rèn và xử lý nhiệt sáu lần, độ cứng cao hơn 40% so với thép thông thường. Hồ sơ vật liệu có thể được cung cấp với số lượng lớn.

Kiểm tra áp suất và lực đẩy

Mỗi xi lanh được kiểm tra độ rò rỉ, độ trơn của hành trình và khớp cổng trước khi đóng gói. Hiệu suất lực đẩy được xác minh dựa trên áp suất định mức.

Kiểm tra kích thước

Lỗ khoan, thanh, hành trình, khoảng cách lắp đặt và kích thước cổng được ghi lại theo bản vẽ đặt hàng hoặc mẫu của khách hàng.

Đóng gói xuất khẩu

Xi lanh được đóng gói bằng dầu chống gỉ và nắp bảo vệ cuối. Các đơn đặt hàng số lượng lớn có thể được đóng pallet và đóng gói để vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh.

Quy trình đặt hàng OEM tùy chỉnh

Bước 01 Gửi chi tiết ứng dụng

Cung cấp loại thiết bị, số bản vẽ, lỗ khoan, thanh, hành trình, khoảng cách lắp đặt, kích thước cổng, số lượng và cổng đích.

Bước 02 Đánh giá mô hình

Raydafon kiểm tra xem model GTHZ210C-620500-000 hoặc xi lanh cánh tay trên tùy chỉnh có phù hợp với thiết bị của bạn hay không.

Bước 03 Phê duyệt mẫu và bản vẽ

Đối với các dự án OEM, Raydafon thiết kế ngược mẫu và xác nhận kích thước trước khi sản xuất hàng loạt.

Bước 04 Sản xuất và báo giá

Sau khi phê duyệt bản vẽ, Raydafon cung cấp báo giá FOB Ninh Ba, lịch trình sản xuất và chi tiết đóng gói.

Câu hỏi thường gặp

Xi lanh thủy lực cánh tay trên của phương tiện làm việc trên không bùng nổ là gì?

Xy lanh thủy lực cánh tay trên của phương tiện làm việc trên không là một thiết bị truyền động thủy lực dẫn động cần trên của phương tiện làm việc trên không hoặc bệ trên không. Nó nâng và định vị sàn làm việc để công nhân có thể thực hiện sửa chữa điện, xây dựng đô thị, lắp đặt bảng quảng cáo và các nhiệm vụ ở độ cao khác một cách an toàn. Nó là một trong những thành phần thủy lực cốt lõi của hệ thống xe nâng cần cẩu.

Raydafon sản xuất model tiêu chuẩn nào?

Raydafon sản xuất mẫu tiêu chuẩn GTHZ210C-620500-000 với lỗ khoan Φ110 mm, thanh Φ75 mm, hành trình 815 mm, khoảng cách lắp đặt 1433 mm, áp suất làm việc 23 MPa, cổng 2-Φ9 và trọng lượng 100 kg. Lỗ khoan, thanh, hành trình, khoảng cách lắp đặt và vị trí cổng tùy chỉnh có sẵn theo bản vẽ OEM hoặc mẫu vật lý.

Xi lanh cánh tay trên này có thể tạo ra bao nhiêu lực đẩy?

Thiết kế pít-tông kép đã được cấp bằng sáng chế đạt lực đẩy tối đa lên tới 2000 kN và có thể nâng sàn làm việc lên độ cao 50 m một cách ổn định. Trong bảo trì hệ thống điện, xi lanh tạo ra lực đẩy mạnh 1800 kN để nâng bệ lên cao 30 m, với sai số định vị được kiểm soát trong phạm vi ±2 cm và duy trì sự ổn định trong điều kiện gió giật cấp 5.

Những vật liệu và hệ thống niêm phong được sử dụng?

Thân xi lanh được làm bằng thép hợp kim đặc biệt, được rèn và xử lý nhiệt sáu lần, có độ cứng cao hơn 40% so với thép thông thường. Cấu trúc đệm composite bốn lớp chống mưa lớn, bụi, gió mạnh và phun muối ven biển. Xi lanh đã được sử dụng liên tục 3 năm trong môi trường phun muối ven biển mà không bị rò rỉ.

Raydafon có thể sản xuất xi lanh cánh tay OEM tùy chỉnh không?

Đúng. Raydafon hỗ trợ sản xuất OEM từ bản vẽ của khách hàng hoặc mẫu vật lý. Lỗ khoan, thanh, hành trình, khoảng cách lắp đặt, vị trí cảng dầu, bao bì nhãn hiệu riêng và sản xuất theo đơn đặt hàng số lượng lớn có sẵn cho các loại phương tiện làm việc trên không khác nhau.

Những thông tin cần thiết cho một báo giá?

Gửi số bản vẽ hoặc chi tiết mẫu hiện có, đường kính lỗ khoan, đường kính thanh, hành trình, khoảng cách lắp đặt, áp suất làm việc, kích thước cổng, số lượng đặt hàng và cổng đích. Raydafon sẽ trả lời kèm theo báo giá FOB Ninh Ba và thời gian giao hàng.

Làm cách nào để yêu cầu đặt hàng mẫu hoặc số lượng lớn?

Sử dụng mẫu yêu cầu trên trang này hoặc liên hệ với Raydafon qua điện thoại, email hoặc WhatsApp. Bao gồm mô hình yêu cầu, số bản vẽ, số lượng và ứng dụng. Đội ngũ bán hàng sẽ xác nhận tình trạng sẵn có của mẫu, lịch sản xuất số lượng lớn và chi tiết đóng gói.

Bạn đã sẵn sàng cung cấp xi lanh thủy lực cho xe làm việc trên không Boom chưa?

Gửi số bản vẽ, yêu cầu về lỗ khoan/thanh/hành trình, áp suất làm việc, kích thước cổng, số lượng đặt hàng và cổng đích. Raydafon sẽ xác nhận mẫu tiêu chuẩn hoặc thiết kế xi lanh thủy lực cánh tay trên tùy chỉnh, sau đó cung cấp báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.
