Xi lanh thủy lực lái được sử dụng như thế nào trong máy kéo nông nghiệp?

Đối với nhà sản xuất máy kéo hoặc nhà phân phối phụ tùng, hệ thống lái là một trong những hệ thống con quan trọng nhất trên máy. Một máy kéo không thể lái chính xác không chỉ là kém hiệu quả; không an toàn, đặc biệt khi vận hành trên sườn dốc, trên đồng ruộng ẩm ướt hoặc gần gia súc và công nhân. Bộ phận trung tâm của hệ thống lái máy kéo hiện đại là Xi lanh thủy lực lái. Nó chuyển đổi áp suất thủy lực thành lực tuyến tính làm quay bánh trước và làm như vậy với mức công suất và độ chính xác mà hệ thống lái cơ khí đơn giản không thể sánh được. Khi bạn đang tìm nguồn cung ứngXi lanh thủy lực láiđối với máy kéo nông nghiệp, bạn không chỉ mua một bộ phận. Bạn đang đưa ra một quyết định ảnh hưởng đến độ tin cậy của mọi máy kéo mà bạn chế tạo hoặc bảo dưỡng.

Mục đích của hướng dẫn này là giúp các kỹ sư thu mua, nhà sản xuất máy kéo và người mua phụ tùng hiểu cách sử dụng Xi lanh thủy lực lái trong máy kéo nông nghiệp và cách chọn loại phù hợp cho ứng dụng của họ. Chúng tôi sẽ đề cập đến nguyên tắc làm việc, các cấu hình lái khác nhau, các thông số kỹ thuật chính mà bạn cần chỉ định, các điều kiện môi trường và tải trọng ảnh hưởng đến độ bền cũng như các tiêu chí để đánh giá nhà cung cấp. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết của sản phẩm từ nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited. Cho dù bạn đang thiết kế một mẫu máy kéo mới hay tìm nguồn cung ứng xi lanh thay thế cho một đội xe, hướng dẫn này sẽ cung cấp cho bạn nền tảng kỹ thuật cần thiết để đưa ra quyết định mua hàng một cách tự tin.

Mục lục

• 1. Xi lanh thủy lực lái hoạt động như thế nào trong máy kéo?
• 2. Cấu hình lái nào được sử dụng trong máy kéo nông nghiệp?
• 3. Người mua nên tìm kiếm những thông số kỹ thuật nào?
• 4. Điều kiện vận hành nào ảnh hưởng đến độ bền của xi lanh?
• 5. Làm thế nào để bạn đánh giá một nhà cung cấp xi lanh thủy lực lái?
• 6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

1. Xi lanh thủy lực lái hoạt động như thế nào trong máy kéo?

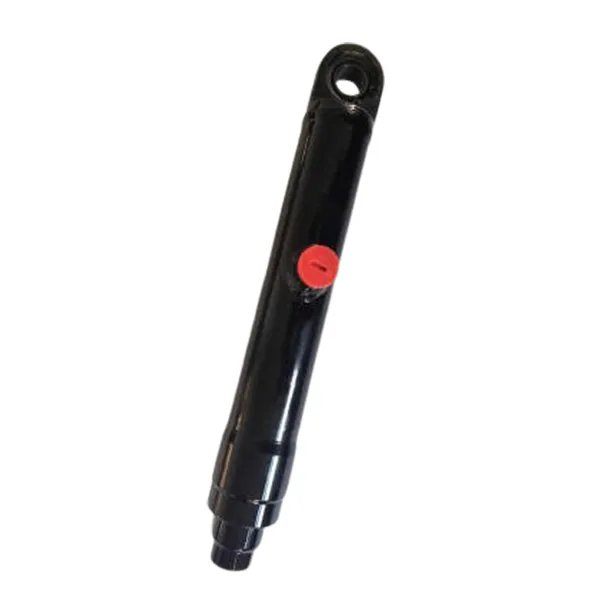

Xi lanh thủy lực lái trong máy kéo nông nghiệp là một bộ truyền động thủy lực tác động kép giúp chuyển đổi áp suất chất lỏng thành lực tuyến tính. Nó được kết nối với liên kết lái, truyền lực tới bánh trước. Xy lanh hoạt động dưới sự điều khiển của van lái, thường là bộ phận quỹ đạo (tay lái thủy tĩnh). Khi người điều khiển quay vô lăng, van quỹ đạo sẽ dẫn chất lỏng thủy lực có áp suất sang một bên của piston của xi lanh. Piston di chuyển, kéo dài hoặc thu lại thanh lái và thanh đẩy hoặc kéo thanh lái. Các bánh xe quay và máy kéo đổi hướng. Khi người điều khiển quay bánh xe theo hướng ngược lại, van sẽ dẫn chất lỏng sang phía bên kia của piston và xi lanh sẽ di chuyển theo hướng ngược lại.

Ưu điểm chính của hệ thống lái thủy lực so với hệ thống lái cơ khí là khả năng nhân lực. Hệ thống lái cơ học đòi hỏi người vận hành phải nỗ lực thể chất đáng kể, đặc biệt khi máy kéo đứng yên hoặc di chuyển chậm với tải nặng. Một hệ thống thủy lực khuếch đại đầu vào của người vận hành, cho phép quay bánh xe với nỗ lực tối thiểu. Điều này rất cần thiết đối với các máy kéo hiện đại, lớn hơn, nặng hơn và thường được trang bị bộ tải phía trước hoặc các phụ kiện khác làm tăng tải trọng lên trục trước. Xi lanh thủy lực lái cũng có khả năng hấp thụ tải sốc từ các bánh xe, giúp cải thiện sự thoải mái cho người vận hành và giảm mài mòn cho các bộ phận lái. Bảng dưới đây tóm tắt các chức năng chính của xi lanh trong hệ thống lái máy kéo.

Tại Raydafon, nhà máy của chúng tôi sản xuất Xi lanh thủy lực lái dành riêng cho các ứng dụng máy kéo nông nghiệp. Chúng tôi hiểu những yêu cầu đặc biệt của thị trường nông nghiệp: lực cao, độ bền trong môi trường khắc nghiệt và hiệu suất đáng tin cậy trong hàng nghìn giờ hoạt động. Nhóm kỹ thuật của chúng tôi làm việc với các nhà sản xuất máy kéo để thiết kế xi lanh đáp ứng các yêu cầu về hiệu suất và hình học lái cụ thể của họ.

2. Cấu hình lái nào được sử dụng trong máy kéo nông nghiệp?

Máy kéo nông nghiệp sử dụng nhiều cấu hình lái khác nhau, mỗi cấu hình đều có ưu điểm và nhược điểm riêng. Việc lựa chọn cấu hình ảnh hưởng đến loại, kích thước và số lượng Xi lanh thủy lực lái cần thiết. Các cấu hình phổ biến nhất là cấu hình xi-lanh đơn, cấu hình xi-lanh kép và xi-lanh lái tích hợp. Cấu hình xi-lanh đơn sử dụng một xi-lanh kết nối với thanh dẫn lái. Điều này thường xảy ra trên các máy kéo nhỏ hơn và máy kéo tiện ích. Cấu hình xi-lanh kép sử dụng hai xi-lanh, mỗi xi-lanh ở một bên của trục trước. Điều này mang lại nhiều lực hơn và khả năng kiểm soát tốt hơn, điều này thường xảy ra trên các máy kéo lớn hơn, nặng hơn. Xi lanh lái tích hợp được tích hợp vào vỏ trục trước. Thiết kế này tiết kiệm không gian và bảo vệ xi lanh, nhưng chế tạo phức tạp hơn và đắt tiền hơn. Bảng dưới đây so sánh các cấu hình này.

Khi tìm nguồn cung cấp Xi lanh thủy lực lái cho máy kéo, trước tiên người mua phải xác định cấu hình lái. Điều này sẽ xác định số lượng xi lanh cần thiết và kiểu lắp đặt của chúng. Tại nhà máy của chúng tôi, chúng tôi sản xuất xi lanh cho cả ba cấu hình. Chúng tôi có thể cung cấp riêng xi lanh hoặc như một phần của bộ lái hoàn chỉnh. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn cấu hình phù hợp cho mẫu máy kéo của bạn.

3. Người mua nên tìm kiếm những thông số kỹ thuật nào?

Khi mua Xi lanh thủy lực lái cho máy kéo nông nghiệp, người mua phải chỉ định một số thông số chính. Các thông số này xác định xem hình trụ có vừa vặn hay không, liệu nó có tạo ra đủ lực hay không và liệu nó có bền hay không. Các thông số kỹ thuật quan trọng nhất là đường kính lỗ khoan, đường kính thanh, chiều dài hành trình, áp suất vận hành, kiểu lắp và kích thước cổng. Đường kính lỗ khoan xác định lực phát ra. Đường kính thanh xác định khả năng chống oằn. Chiều dài hành trình xác định góc lái tối đa. Áp suất vận hành xác định lực và ứng suất lên xi lanh. Kiểu lắp xác định cách xi lanh gắn vào máy kéo. Kích thước cổng xác định tốc độ dòng chảy và tốc độ lái. Bảng dưới đây tóm tắt các thông số kỹ thuật này và tầm quan trọng của chúng.

TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, chúng tôi giúp khách hàng chỉ định loại xi lanh phù hợp cho máy kéo của họ. Chúng tôi có thể cung cấp bảng dữ liệu kỹ thuật, tính toán lực cần thiết và đề xuất các phương án lắp đặt và bịt kín thích hợp. Mục tiêu của chúng tôi là làm cho quy trình đặc tả trở nên đơn giản nhất có thể đối với khách hàng.

4. Điều kiện vận hành nào ảnh hưởng đến độ bền của xi lanh?

Các điều kiện vận hành trong ứng dụng máy kéo nông nghiệp là một trong những yêu cầu khắt khe nhất đối với bất kỳ ứng dụng xi lanh thủy lực nào. Xi lanh tiếp xúc với bụi, bùn, nước, hóa chất (phân bón và thuốc trừ sâu) và nhiệt độ khắc nghiệt. Nó phải chịu tải va đập từ địa hình không bằng phẳng và có thể hoạt động hàng nghìn giờ mỗi năm. Những điều kiện này ảnh hưởng đến độ bền của xi lanh và phải được cân nhắc khi lựa chọn nhà cung cấp và sản phẩm. Các yếu tố quan trọng nhất là ô nhiễm, ăn mòn, nhiệt độ và tải sốc. Ô nhiễm từ bụi và bùn có thể xâm nhập vào xi lanh thông qua vòng đệm thanh truyền và gây mòn. Sự ăn mòn từ nước và hóa chất có thể làm hỏng thanh và thùng. Nhiệt độ cực cao có thể ảnh hưởng đến tính chất của phớt và chất lỏng thủy lực. Tải trọng sốc từ địa hình gồ ghề có thể làm cong thanh hoặc làm hỏng các vòng đệm. Bảng dưới đây tóm tắt các điều kiện này và các tính năng thiết kế giải quyết chúng.

Tại nhà máy của chúng tôi, chúng tôi thiết kế Xi lanh thủy lực lái cho máy kéo nông nghiệp để chịu được những điều kiện này. Chúng tôi sử dụng con dấu chất lượng cao, thanh mạ crom cứng và lớp phủ chống ăn mòn. Chúng tôi cũng cung cấp các tính năng tùy chọn như ủng cần gạt và vòng đệm gạt nước để bảo vệ thêm. Mục tiêu của chúng tôi là cung cấp cho khách hàng một loại xi lanh có thể sử dụng được trong nhiều mùa hoạt động.

5. Làm thế nào để bạn đánh giá một nhà cung cấp xi lanh thủy lực lái?

Đánh giá nhà cung cấp Xi lanh thủy lực lái cũng quan trọng như việc đánh giá chính sản phẩm. Năng lực, hệ thống chất lượng và hỗ trợ kỹ thuật của nhà cung cấp quyết định liệu bạn có nhận được sản phẩm đáp ứng các thông số kỹ thuật của mình hay không và liệu bạn có nhận được sản phẩm đúng hạn hay không. Tiêu chí chính để đánh giá nhà cung cấp là năng lực sản xuất, quản lý chất lượng, hỗ trợ kỹ thuật, hiệu suất giao hàng và chi phí. Năng lực sản xuất bao gồm khả năng gia công, hàn và lắp ráp các xi lanh theo dung sai yêu cầu. Quản lý chất lượng bao gồm các hệ thống và quy trình đảm bảo chất lượng nhất quán. Hỗ trợ kỹ thuật bao gồm khả năng hỗ trợ về đặc điểm kỹ thuật, thiết kế và giải quyết vấn đề. Hiệu suất giao hàng bao gồm khả năng đáp ứng thời gian giao hàng và đáp ứng các đơn đặt hàng khẩn cấp. Chi phí bao gồm tổng chi phí sở hữu chứ không chỉ đơn giá. Bảng dưới đây tóm tắt các tiêu chí này và những điều cần tìm trong mỗi tiêu chí.

Tại Raydafon, chúng tôi đã sản xuất xi lanh thủy lực cho các ứng dụng nông nghiệp trong hơn một thập kỷ. Nhà máy của chúng tôi được trang bị các trung tâm gia công CNC tiên tiến, thiết bị hàn tự động và phòng thí nghiệm kiểm soát chất lượng toàn diện. Chúng tôi được chứng nhận ISO 9001 và chúng tôi lưu giữ hồ sơ chi tiết về tất cả các cuộc kiểm tra. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ về đặc điểm kỹ thuật và thiết kế. Và chúng tôi có bề dày thành tích về việc giao hàng đúng hẹn cho khách hàng trên toàn thế giới. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về Xi lanh thủy lực lái.

6. Các thông số sản phẩm chính từ nhà máy của chúng tôi là gì?

Bảng sau đây cung cấp các thông số sản phẩm chính cho Xi lanh thủy lực lái dành cho máy kéo nông nghiệp của chúng tôi. Những xi lanh này được thiết kế cho các điều kiện vận hành hiện trường đòi hỏi khắt khe và có nhiều kích cỡ và cấu hình khác nhau để phù hợp với các mẫu máy kéo khác nhau. Nhà máy của chúng tôi cũng có thể sản xuất xi lanh tùy chỉnh để đáp ứng các yêu cầu cụ thể.

Tại nhà máy của chúng tôi, chúng tôi sản xuất Xi lanh thủy lực lái để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh xi lanh cho phù hợp với kiểu máy kéo và hình dạng lái cụ thể của bạn. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quá trình lựa chọn và cung cấp dữ liệu kỹ thuật chi tiết cho dự án của bạn.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Làm cách nào để xác định kích thước lỗ khoan chính xác cho xi lanh lái máy kéo của tôi?

Trả lời: Kích thước lỗ khoan chính xác được xác định bởi lực lái cần thiết và áp suất hệ thống sẵn có. Lực lái phụ thuộc vào trọng lượng ở trục trước, kích thước lốp và hình dạng lái. Theo nguyên tắc chung, nên chọn kích thước lỗ khoan sao cho xi lanh có thể tạo ra lực cần thiết ở mức 70-80% áp suất tối đa của hệ thống. Đội ngũ kỹ thuật của chúng tôi có thể tính toán kích thước lỗ khoan cần thiết cho mẫu máy kéo cụ thể của bạn.

Câu 2: Xi lanh lái tác dụng đơn và xi lanh lái tác dụng kép có gì khác nhau?

Trả lời: Xy lanh tác dụng đơn sử dụng áp suất thủy lực để lái theo một hướng và dựa vào lò xo hồi vị hoặc lực của thanh lái để quay về vị trí giữa. Xi lanh tác dụng kép sử dụng áp suất thủy lực để điều khiển theo cả hai hướng. Xi lanh tác động kép phổ biến hơn trong máy kéo nông nghiệp vì chúng cung cấp khả năng kiểm soát tích cực theo cả hai hướng và phản ứng nhanh hơn. Hầu hết các máy kéo hiện đại đều sử dụng xi lanh lái tác động kép.

Câu hỏi 3: Làm cách nào để kéo dài tuổi thọ xi lanh lái máy kéo?

Trả lời: Để kéo dài tuổi thọ của Xi lanh thủy lực lái, hãy làm theo những điều sau: giữ cho thanh sạch và không có bụi bẩn; kiểm tra rò rỉ chất lỏng thủy lực thường xuyên; duy trì mức và chất lượng chất lỏng thủy lực chính xác; thay thế các con dấu theo khoảng thời gian khuyến nghị; và tránh vận hành máy kéo với xi lanh lái được kéo ra hoặc thu lại hoàn toàn trong thời gian dài. Bảo trì và kiểm tra thường xuyên là chìa khóa để kéo dài tuổi thọ xi lanh.

Câu hỏi 4: Có thể sử dụng xi lanh thủy lực tiêu chuẩn để lái máy kéo được không?

Trả lời: Không, xi lanh thủy lực tiêu chuẩn không phù hợp để lái máy kéo. Xi lanh lái yêu cầu các tính năng cụ thể như thanh mạ crom cứng, vòng đệm gạt nước và thiết kế có thể chịu được tải trọng sốc và ô nhiễm khi vận hành tại hiện trường. Sử dụng xi lanh tiêu chuẩn sẽ dẫn đến hỏng hóc sớm và tiềm ẩn các mối nguy hiểm về an toàn. Luôn sử dụng xi lanh được thiết kế đặc biệt cho các ứng dụng lái.

Câu hỏi 5: Thời gian sản xuất điển hình cho xi lanh thủy lực lái tùy chỉnh là bao lâu?

Trả lời: Thời gian thực hiện thông thường cho Xi lanh thủy lực lái tùy chỉnh là 4 đến 6 tuần sau khi thiết kế được phê duyệt. Đối với xi lanh tiêu chuẩn, thời gian thực hiện thường là 2 đến 4 tuần. Thời gian thực hiện phụ thuộc vào độ phức tạp của thiết kế, số lượng đặt hàng và sự sẵn có của vật liệu. Tại Raydafon Technology Group Co., Limited, chúng tôi hợp tác chặt chẽ với khách hàng để đáp ứng yêu cầu giao hàng của họ.

8. Kết luận

Xi lanh thủy lực lái là một bộ phận quan trọng trong máy kéo nông nghiệp. Nó quyết định khả năng điều khiển dễ dàng, độ an toàn khi vận hành và năng suất của máy. Khi tìm nguồn cung cấp Xi lanh thủy lực lái, người mua phải xem xét cấu hình lái, các thông số kỹ thuật chính, điều kiện vận hành và khả năng của nhà cung cấp. Một xi lanh được chỉ định và sản xuất chính xác bởi một nhà cung cấp đáng tin cậy sẽ cung cấp dịch vụ nhiều năm mà không gặp sự cố. Tại Raydafon Technology Group Co., Limited, nhà máy của chúng tôi có chuyên môn và thiết bị để sản xuất Xi lanh thủy lực lái chất lượng cao cho máy kéo nông nghiệp. Chúng tôi sử dụng vật liệu có độ bền cao, gia công chính xác và hệ thống làm kín tiên tiến để đảm bảo rằng xi lanh của chúng tôi mang lại hiệu suất đáng tin cậy trong các điều kiện hiện trường đòi hỏi khắt khe nhất.

Cho dù bạn là nhà sản xuất máy kéo, nhà phân phối phụ tùng hay người điều hành đội xe, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp dữ liệu kỹ thuật, mẫu và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các nhà sản xuất thiết bị nông nghiệp trên toàn thế giới.

Hãy liên hệ với Công ty TNHH Tập đoàn Công nghệ Raydafon ngay hôm nayđể thảo luận về các yêu cầu về Xi lanh thủy lực lái của bạn và khám phá cách xi lanh của chúng tôi có thể cải thiện hiệu suất và độ tin cậy của máy kéo nông nghiệp của bạn.
