SWC-WH không có khớp nối đa năng kiểu hàn Flex

SWC-WH không có khớp nối đa năng kiểu hàn Flex

SWC-WH không có loại hàn Flex của Raydafon Khớp nối vạn năng hàn không đàn hồi sử dụng các kết nối hàn để đảm bảo truyền động đáng tin cậy, khiến chúng trở thành lựa chọn đáng tin cậy cho các ứng dụng tải cao như thiết bị luyện kim và khai thác mỏ. Chúng tôi là nhà sản xuất khớp nối vật lý ở Trung Quốc. Là nhà sản xuất đáng tin cậy, chúng tôi cung cấp nguồn cung cấp ổn định và có thể điều chỉnh các chi tiết theo thông số kỹ thuật của thiết bị của bạn. Để biết chi tiết về giá, vui lòng liên hệ trực tiếp với chúng tôi.
Yoke hàn · Không có phần tử linh hoạt · Sẵn sàng cho OEM

SWC-WH không có khớp nối đa năng loại hàn Flex choTrục truyền động hạng nặng

Khớp nối cardan cứng, kiểu hàn được chế tạo cho máy cán, cần cẩu, bộ truyền động khai thác mỏ và luyện kim. Ách hàn loại bỏ sự lỏng lẻo của khớp bu lông. Vòng bi kim chính xác giữ ma sát thấp. Đường kính 100–550 mm, mô-men xoắn lên tới 710 kN·m, thép hợp kim 35CrMo, sản xuất ISO 9001 tại Ninh Ba, Trung Quốc.

Khoan100 – 550 mm
mô-men xoắn danh nghĩa1,25 – 710 kN·m
Góc gấp15° – 25°
Vật liệuThép 35CrMo
MOQ1 mảnh
Thời gian dẫn15 – 30 ngày

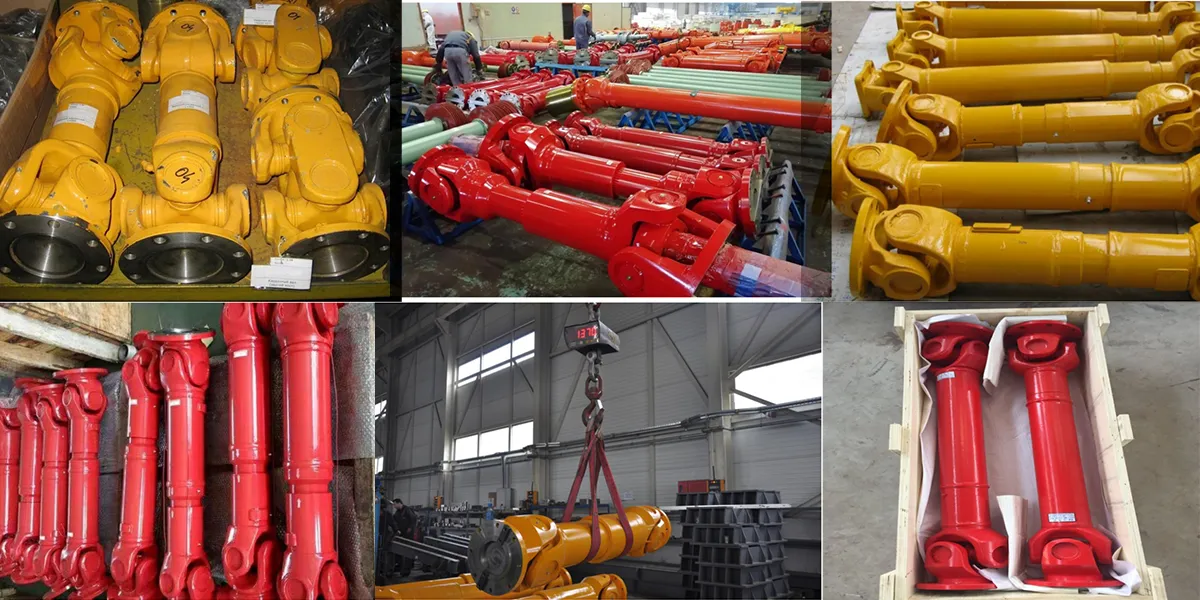

SWC-WH without flex welding type universal coupling welded yoke product photo

01SWC-WH không có khớp nối đa năng kiểu hàn Flex là gì?

SWC-WH là mộtkhớp nối vạn năng cứng nhắctruyền mô-men xoắn thông qua một gông hàn và một chữ thập trung tâm chạy trên các vòng bi kim chính xác. Không giống như khớp nối kiểu flex, nó chứakhông có phần tử đàn hồi, do đó không có cao su, không có gói lò xo và không có bộ phận uốn bù để bị mòn. Điều đó khiến nó trở thành sự lựa chọn ưu tiên khi ổ đĩa yêu cầumô-men xoắn cao, khả năng chống sốc cao và tuổi thọ dàithay vì giảm xóc xoắn.

Chốt hàn là điểm khác biệt chính so với thiết kế chốt bắt vít. Dưới sự rung động liên tục, các mối nối bu lông có thể bị lỏng, gây ra hiện tượng băn khoăn, phản ứng dữ dội và cuối cùng là hỏng hóc. Hàn loại bỏ hoàn toàn chế độ lỗi đó. Đối với người mua tìm nguồn cung ứngkhớp nối đa năng cho trục truyền động công nghiệp, điều này có nghĩa là sẽ có ít lần dừng bảo trì hơn và tổng chi phí sở hữu thấp hơn trong suốt thời gian sử dụng của khớp nối.

Nếu ứng dụng của bạn cần tuân thủ xoắn thay vì độ cứng, hãy so sánh nó vớiLoại hàn uốn tiêu chuẩn SWC-BHhoặc nhịp dàiKiểu hàn uốn dài SWC-CH, thêm một phần tử linh hoạt vào giữa hai ách.

02Thông số kỹ thuật SWC-WH: Phạm vi lỗ khoan, mô-men xoắn và độ lệch

Bảng dưới đây liệt kê mọi kích thước tiêu chuẩn trong dòng SWC-WH. Sử dụng nó để phù hợp với đường kính trục của bạn, mô-men xoắn danh nghĩa yêu cầu và chiều dài lắp đặt sẵn có trước khi yêu cầu báo giá. Các lỗ khoan, rãnh then và độ dài tùy chỉnh có sẵn theo yêu cầu.

SWC-WH không có khớp nối đa năng loại hàn linh hoạt — Biểu đồ kích thước đầy đủ
Người mẫu D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Quán tính (kg·m2) Trọng lượng (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 21-8 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 23-10 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 23-10 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Chỉ góc

SWC-WH bù độ lệch góc lên tới 15°–25°. Đối với hành trình dọc trục, hãy ghép nó với một trục dẫn hướng trượt.

Lựa chọn mô-men xoắn

Áp dụng hệ số sử dụng là 1,5–2,5 cho mô-men xoắn danh nghĩa tùy thuộc vào mức độ va đập và chu kỳ làm việc.

Kết hợp lỗ khoan

Các lỗ khoan D1 js11 / D2 H7 tiêu chuẩn được liệt kê ở trên. Các lỗ khoan có bước hoặc có rãnh tùy chỉnh có sẵn.

Mặt bích thay thế

Nếu trục của bạn sử dụng giao diện mặt bích, hãy xemLoại mặt bích SWC-WFtrong cùng một chuỗi.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Tại sao người mua chỉ định khớp nối ách hàn cho máy móc hạng nặng

Các kỹ sư mua sắm chọn SWC-WH vì ba lý do thương mại:thời gian ngừng hoạt động thấp hơn, chu kỳ thay thế ít hơn và tổng chi phí mỗi giờ hoạt động thấp hơn.

  • Không bị lỏng mối nối bu lông.Chốt hàn loại bỏ chế độ hỏng hóc do rung làm giảm tuổi thọ của các khớp nối bu-lông-chốt trong máy cán và máy nghiền.
  • Mật độ mô-men xoắn cao.Mô-men xoắn danh nghĩa lên tới 710 kN·m trong một vỏ nhỏ gọn, đáp ứng hầu hết các nhiệm vụ trục truyền động nặng.
  • Vòng bi kim chính xác.Ma sát thấp, hiệu quả cao và thời gian bôi mỡ dài giúp giảm nhân công bảo trì.
  • Thép hợp kim 35CrMo.Được xử lý nhiệt để chống mài mòn, chống mỏi và chống sốc trong môi trường khai thác mỏ, luyện kim và biển.
  • Dung sai góc rộng.Bù 15°–25° giúp giảm chi phí căn chỉnh trong quá trình lắp đặt.
  • Thiết kế có thể sử dụng được.Các bộ phận bị mòn có thể thay thế được giúp kéo dài tuổi thọ kinh tế của khớp nối ngoài một chu kỳ thay thế duy nhất.

04Nơi sử dụng khớp nối SWC-WH: Ứng dụng và ngành công nghiệp

SWC-WH được chỉ định khi khớp nối cứng, mô-men xoắn cao phải chịu được sốc và rung liên tục. Các cài đặt điển hình bao gồm:

Nhà máy cán thép dây chuyền luyện kim Cần cẩu trên cao Máy nâng cảng Băng tải khai thác mỏ Máy nghiền và giàn khoan Động cơ đẩy biển Máy móc boong Ổ đĩa xi măng và giấy Ghế thử nghiệm hạng nặng Ổ đĩa năng lượng tái tạo Dây chuyền xử lý hóa học

Nếu ổ đĩa của bạn cũng yêu cầu độ dịch chuyển dọc trục hoặc tuân thủ xoắn, hãy xem lại toàn bộphạm vi khớp nối phổ quáthoặc giải pháp thay thếloạt khớp nối bánh răngtrước khi chỉ định.

05Khớp nối SWC-WH tùy chỉnh: OEM, nhãn hiệu riêng và sản xuất dựa trên bản vẽ

Raydafon là mộtNhà sản xuất khớp nối phổ quát OEM, không phải là một công ty thương mại. Việc tùy chỉnh được xử lý bên trong cơ sở đạt tiêu chuẩn ISO 9001 của chúng tôi ở Ninh Ba, Trung Quốc.

Lỗ khoan & rãnh then

D1 js11, D2 H7 hoặc dung sai tùy chỉnh. Giao diện khóa song song, spline hoặc đĩa thu nhỏ.

mẫu mặt bích

Vòng tròn bu lông, đường kính trục dẫn hướng và số lượng bu lông khớp với bản vẽ mặt bích giao phối của bạn.

Chiều dài & Cân bằng

Lmin và chiều dài mở rộng. Cấp độ cân bằng động cho trục tốc độ cao.

Lớp phủ & Đánh dấu

Sơn, oxit đen, mạ kẽm. Bảng tên và nhãn hiệu riêng.

Gửi bản vẽ PDF, DWG, DXF hoặc STEP kèm theo kích thước trục và chu kỳ làm việc của bạn. Các kỹ sư của chúng tôi gửi lại đề xuất và báo giá có kích thước phù hợp trong vòng 24 giờ.

06Kiểm soát chất lượng, chứng nhận và bảo hành 12 tháng

Mỗi khớp nối SWC-WH đều phải vượt qua lộ trình kiểm tra được ghi chép trước khi vận chuyển. Đây là dấu vết bằng chứng mà người mua ở nước ngoài dựa vào để phê duyệt nhà cung cấp và kiểm tra hàng hóa đầu vào.

  • Quy trình sản xuất được chứng nhận ISO 9001
  • Hồ sơ xác minh thép đến và xử lý nhiệt
  • Báo cáo kiểm tra kích thước lỗ khoan, rãnh then và Lmin
  • Kiểm tra mối hàn trên mối nối ách
  • Kiểm tra độ vừa vặn và xoay vòng bi trước khi đóng gói
  • Bảo hành giới hạn 12 tháng đối với lỗi sản xuất

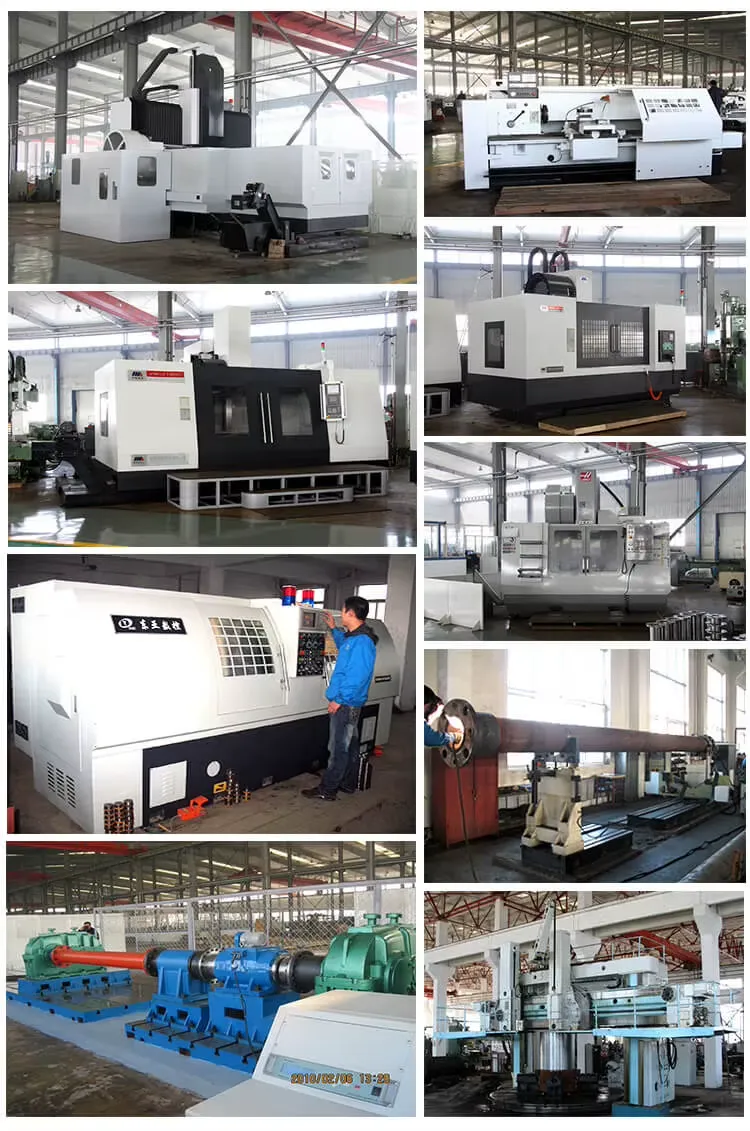

Raydafon universal coupling manufacturing workshop Ningbo China

07Cách đặt hàng: MOQ, Thời gian giao hàng, Đóng gói và Vận chuyển

MOQ

1 mảnh cho kích thước tiêu chuẩn. Giá sỉ từ 50 cái.

Thời gian dẫn

15-30 ngày sau khi xác nhận và đặt cọc.

đóng gói

Vỏ gỗ, màng chống rỉ VCI, chất hút ẩm, pallet tùy chỉnh cho kích thước lớn.

vận chuyển

Đường biển, đường hàng không hoặc đường cao tốc. Có sẵn các điều kiện EXW/FOB/CIF/DDP.

Tài liệu

CI, PL, CO, Form A/E, chứng chỉ vật liệu, báo cáo kích thước.

Sự chi trả

T/T, L/C trả ngay và các điều khoản khác có thể thương lượng cho người mua lặp lại.

SWC-WH universal coupling inspection and assembly line

08Câu hỏi thường gặp về người mua khớp nối đa năng SWC-WH

"Không có loại hàn uốn" có nghĩa là gì trên khớp nối SWC-WH?

Điều đó có nghĩa là khớp nối không có phần tử đàn hồi hoặc linh hoạt trong đường mômen xoắn và ách được nối bằng cách hàn chứ không phải bắt vít. Điều này loại bỏ sự lỏng lẻo của mối nối bu lông khi rung và tăng độ cứng của kết cấu. Đây là sự lựa chọn phù hợp cho các bộ truyền động có mô-men xoắn cao, độ sốc cao mà không cần đến bộ phận linh hoạt.

Mô-men xoắn và phạm vi đường kính của dòng SWC-WH là bao nhiêu?

Đường kính hồi chuyển 100–550 mm, mô-men xoắn danh nghĩa 1,25–710 kN·m, mô-men xoắn mỏi 0,63–355 kN·m, lỗ khoan tiêu chuẩn D1 57–426 mm. Các lỗ khoan và trục bước tùy chỉnh có sẵn.

Vật liệu và vòng bi nào được sử dụng?

Ách và mặt bích là thép hợp kim 35CrMo được xử lý nhiệt. Nhật ký chéo chạy trên vòng bi kim chính xác để giảm ma sát và kéo dài tuổi thọ hoạt động liên tục trong công nghiệp.

Góc lệch tối đa là bao nhiêu?

Tùy thuộc vào kích thước, độ lệch góc từ 15° đến 25°. SWC-WH không bù chuyển vị dọc trục - ghép nó với một trục trượt hoặc trục ống lồng nếu tồn tại chuyển động dọc trục.

Bạn có cung cấp khớp nối SWC-WH OEM hoặc tùy chỉnh không?

Đúng. Chúng tôi tùy chỉnh lỗ khoan, rãnh then, kiểu mặt bích, chiều dài, cấp cân bằng, xử lý bề mặt và bảng tên. Gửi bản vẽ PDF, DWG, DXF hoặc STEP và chúng tôi sẽ báo giá trong vòng 24 giờ.

Moq, thời gian giao hàng và bảo hành là gì?

MOQ 1 mảnh cho kích thước tiêu chuẩn. Thời gian thực hiện 15–30 ngày tùy thuộc vào kích thước và tùy chỉnh. Bảo hành giới hạn 12 tháng đối với các lỗi sản xuất.

Làm cách nào để chọn kích thước SWC-WH chính xác cho trục truyền động của tôi?

Cung cấp mô-men xoắn danh định, mô-men xoắn cực đại, tốc độ, đường kính trục, góc lệch và chu kỳ làm việc. Các kỹ sư của chúng tôi sẽ đề xuất kích thước với hệ số dịch vụ chính xác. Bạn cũng có thể xem lại toàn bộhướng dẫn lựa chọn khớp nối đa năngtrước khi liên hệ với chúng tôi.

Tôi có thể lấy mẫu trước khi đặt hàng số lượng lớn không?

Đúng. Đơn đặt hàng mẫu được chấp nhận cho kích thước tiêu chuẩn. Chi phí mẫu và cước vận chuyển được trích dẫn riêng và có thể được ghi có vào đơn đặt hàng số lượng lớn đầu tiên.

Yêu cầu báo giá Khớp nối đa năng SWC-WH

Gửi bản vẽ trục, mô-men xoắn và tốc độ của bạn. Các kỹ sư của chúng tôi trả lời trong vòng 24 giờ với đề xuất về kích thước và giá xuất xưởng.
