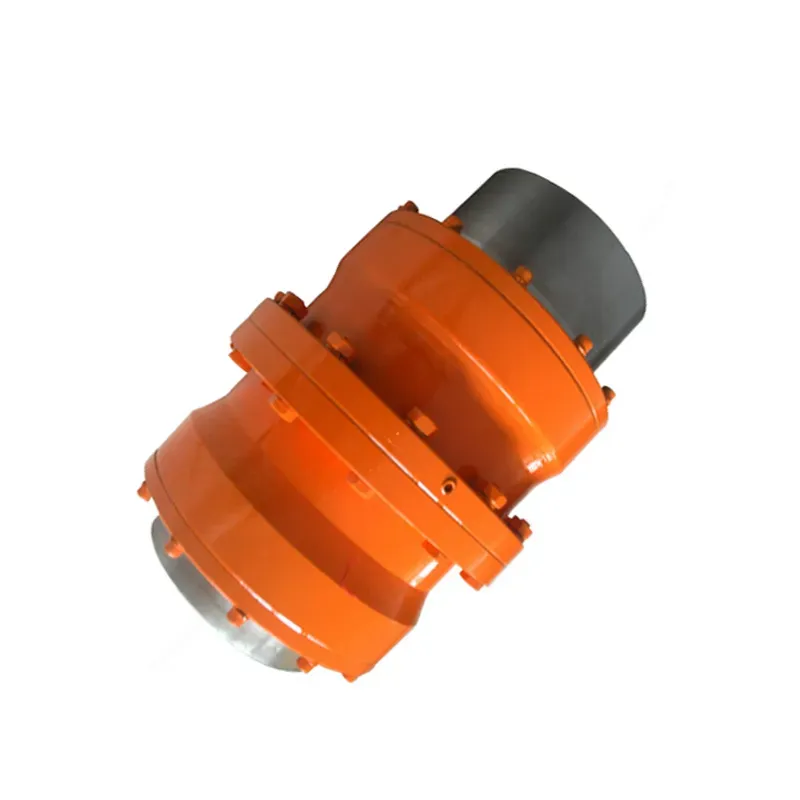

Thay thế khớp nối bánh răng hình trống GIGL

Khớp nối bánh răng hình trống GIGL cho hộp số công nghiệp hạng nặng

Nếu máy móc hạng nặng của bạn - bệ lăn của nhà máy thép, máy nghiền nhà máy xi măng hoặc băng tải khai thác mỏ - cần một khớp nối không bị lùi lại do mô-men xoắn cao, thì Raydafon's Alternative ofKhớp nối bánh răng hình trống GIGLđược xây dựng cho công việc chính xác đó.

Răng hình trống được chế tạo để sử dụng trong thế giới thực

Điều gì làm nên điều nàykhớp nối bánh răng trốngnổi bật? Răng hình trống. Họ không chỉ chuyển giao quyền lực - họ còn xử lý những rắc rối trong việc sử dụng trong thế giới thực. Mô-men xoắn cực đại đạt 2000 kN·m, kích thước lỗ khoan dao động từ 50 mm đến 400 mm và có độ lệch góc lên tới 1,5 độ. Ngoài ra, nó còn bù cho sự dịch chuyển hướng trục và hướng tâm có thể làm hao mòn nhanh các khớp nối thông thường.

Thép 42CrMo với răng liên hợp được mài chính xác

Raydafon chế tạo nó từ thép cường độ cao 42CrMo, sau đó mài các răng bánh răng không liên quan đến độ chính xác - để năng lượng chảy trơn tru và độ mài mòn ở mức thấp. Đó là một mặt hàng chủ lực cho người mua đang tìm kiếmkhớp nối bánh răng mô-men xoắn cao cho các ứng dụng công nghiệp; nó vẫn tiếp tục chạy ngay cả khi máy bị đẩy mạnh.

Được chứng nhận ISO 9001 và dễ bảo trì

Khớp nối này không chỉ bền mà còn rất thông minh trong việc bảo trì. Nó được chứng nhận ISO 9001. Lưới bánh răng được bôi trơn, giúp giảm độ rung và kéo dài tuổi thọ sử dụng, ngay cả trong các mỏ bụi hoặc nhà máy xi măng nóng bức. Cấu trúc nhỏ gọn của nó có nghĩa là việc lắp đặt nó trên máy cán hoặc truyền động băng tải không trở thành một dự án lớn. Đó là lý do tại sao nó là lựa chọn hàng đầukhớp nối bánh răng trống bềnvà lựa chọn ưu tiên cho khớp nối bánh răng tùy chỉnh dành cho thiết bị khai thác mỏ — kích thước và cách xử lý bề mặt có thể được điều chỉnh theo thiết lập của bạn.

Giá nhà máy cạnh tranh từ Trung Quốc

Nhà máy của Raydafon ở Trung Quốc, vì vậy chúng tôi cân bằng chất lượng tốt với giá cả hợp lý. Chúng tôi không bán một bộ phận phù hợp cho tất cả - chúng tôi làm việc với bạn để có được khớp nối phù hợp cho máy của bạn. Giảm thời gian ngừng hoạt động, hiệu quả tốt hơn và khớp nối giúp thiết bị nặng của bạn luôn chuyển động.

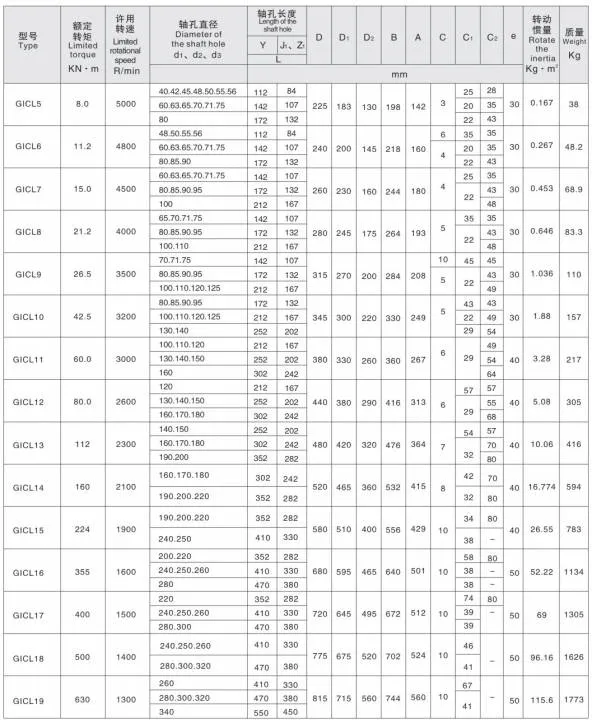

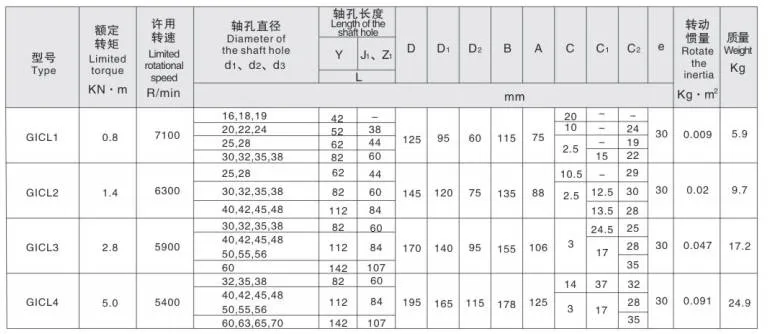

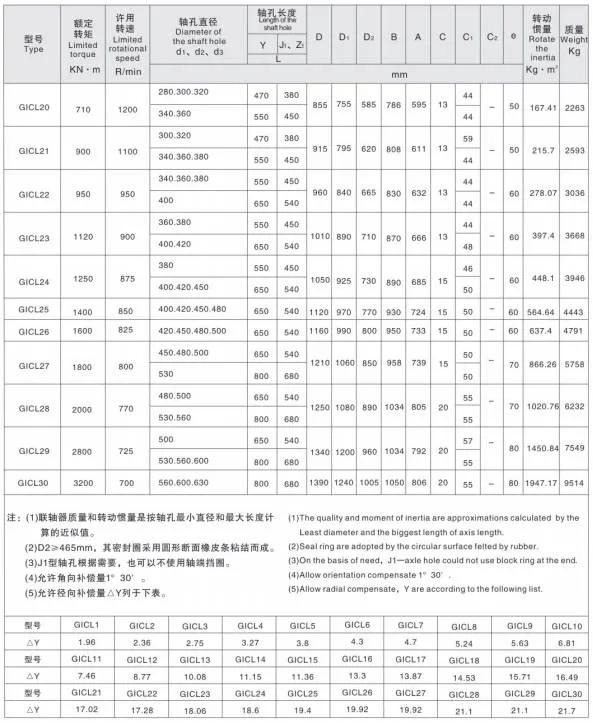

Đặc điểm kỹ thuật sản phẩm

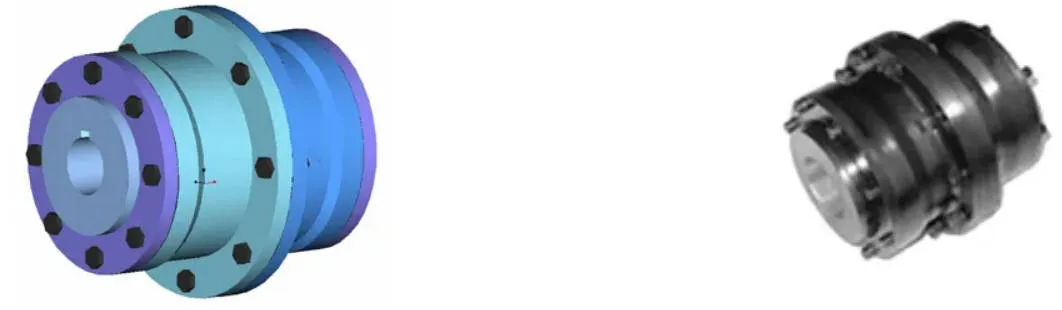

Tính năng sản phẩm

Khớp nối bánh răng hình trống GIGL là một lựa chọn hiệu suất cao trong các hệ thống khớp nối bánh răng linh hoạt, được thiết kế cho các tình huống công nghiệp khắc nghiệt, nơi việc truyền tải điện đáng tin cậy là không thể thương lượng.

Khả năng chịu tải cao hơn 15–20% so với khớp nối răng thẳng

Điều gì khiến điều này trở nên tiên tiếnkhớp nối bánh răng hình trốnglựa chọn hàng đầu là khả năng xử lý độ lệch góc một cách hiệu quả trong khi vẫn giữ nguyên khả năng truyền mô-men xoắn cao. So với các khớp nối bánh răng răng thẳng, mẫu GIGL mang lại khả năng chịu tải tăng trung bình 15–20% trong cùng đường kính ngoài của ống lót bên trong và các điều kiện đường kính ngoài khớp nối tối đa. Điều đó khiến nó trở thành lựa chọn phù hợp cho các ứng dụng GIGL tải cao.

Độ dịch chuyển góc lên tới 1°30'

Một trong những ưu điểm lớn nhất của nó là tăng cường bù dịch chuyển góc. Khi độ dịch chuyển hướng kính bằng 0, khớp nối bánh răng răng thẳng chỉ xử lý được 1°, nhưng khớp nối bánh răng hình trống GIGL tăng lên tới 1°30' - cải thiện 50%. Điều này làm cho nó lý tưởng cho các môi trường tải nặng, tốc độ thấp nhưmáy móc khai thác mỏ và luyện kim, trong đó khả năng chịu sai lệch là yếu tố thay đổi cuộc chơi.

Tiếp xúc răng tối ưu, giảm tiếng ồn, thời gian bảo trì dài hơn

Bề mặt răng hình trống giúp cải thiện sự tiếp xúc giữa răng bên trong và bên ngoài. Nó khắc phục các vấn đề thường gặp với khớp nối răng thẳng, như hiện tượng nén cạnh và sự tập trung ứng suất ở đầu răng trong quá trình dịch chuyển góc. Đồng thời, nó làm giảm ma sát và mài mòn, giảm tiếng ồn và kéo dài thời gian bảo trì. Hình dạng loe của ống bọc răng bên ngoài giúp đội bảo trì lắp ráp và tháo rời dễ dàng hơn.

Hiệu suất truyền tải 99,7%

Khi nói đến hiệu suất truyền động, khớp nối bánh răng hình trống GIGL đạt 99,7% — một con số nói lên độ tin cậy của nó đối với việc sử dụng khớp nối bánh răng công nghiệp, từ hệ thống băng tải trong sản xuất đến máy móc hạng nặng trong xây dựng. Ống bọc răng bên ngoài sử dụng răng hình trống để chia lưới mịn, được làm từ thép chất lượng cao với bề mặt răng có độ cứng vừa phải để hỗ trợ tải nặng. Tùy chọn làm cứng bề mặt răng (HRC ≥ 56) giúp nâng cao hơn nữa độ bền. Thiết kế nhẹ của nó giữ quán tính quay ở mức thấp — lý tưởng cho các thiết bị yêu cầu tốc độ và độ chính xác.

Bôi trơn, bịt kín và khả năng thay thế đáng tin cậy

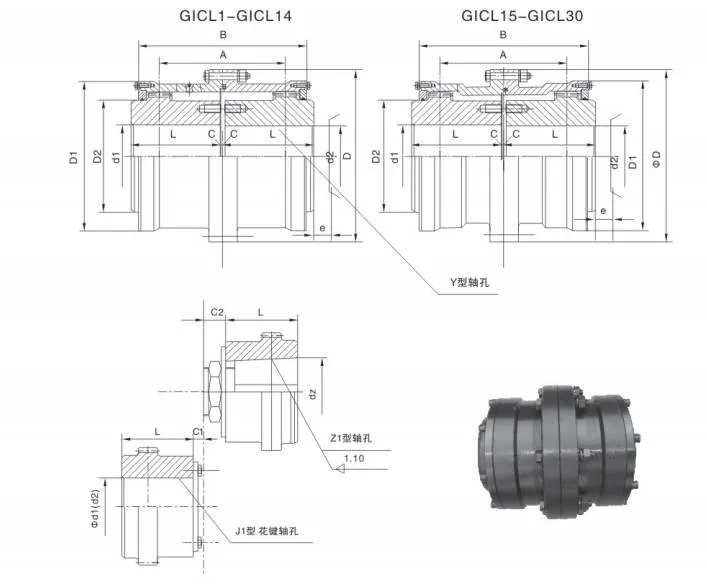

Để giữ cho khớp nối bánh răng hình trống GIGL hoạt động tốt trong thời gian dài, nó được trang bị các cấu trúc bôi trơn và vòng đệm đáng tin cậy giúp kéo dài tuổi thọ sử dụng và đơn giản hóa việc bảo trì. Thiết kế đối xứng của nó đảm bảo khả năng thay thế lẫn nhau tuyệt vời, do đó việc thay thế các bộ phận rất đơn giản. Đối với các hoạt động tốc độ cao khi tốc độ ngoại vi vượt quá 36 m/s, tính năng cân bằng động sẽ ngăn rung và đảm bảo hiệu suất ổn định. Cấu hình lỗ trục mang đến sự linh hoạt - kết hợp các loại Y, Z1 và J1 để phù hợp với các nhu cầu kết nối khác nhau.

Đầy đủ các khớp nối bánh răng hình trống

Raydafon, một người đáng tin cậynhà sản xuất khớp nối bánh răng, sản xuất đầy đủ các khớp nối bánh răng hình trống ngoài GIGL, bao gồm các biến thể GICL, GIICL, GICLZ, GIICLZ và NGCL - tất cả đều đáp ứng các tiêu chuẩn nghiêm ngặt của ngành để đảm bảo chất lượng.

Nhỏ gọn, cứng nhắc, linh hoạt, bảo trì thấp

Khớp nối cứng-linh hoạt này mang lại nhiều lợi ích: cấu trúc nhỏ gọn, bán kính quay nhỏ, khả năng chịu tải cao, hiệu suất cao nhất, độ ồn thấp và chu kỳ bảo trì dài. Nó đặc biệt phù hợp với các điều kiện tốc độ thấp, tải nặng trong luyện kim (máy cán), khai thác mỏ (máy nghiền), nâng và vận chuyển (cần cẩu), cũng như truyền động trục dầu mỏ, hóa chất và máy móc nói chung.

Ghi chú ứng dụng

Do độ cứng cao và tính linh hoạt mà không có tính đàn hồi, nên nó không được khuyến khích sử dụng cho các máy cần giảm chấn, giảm chấn hoặc căn chỉnh trục cực kỳ nghiêm ngặt — chẳng hạn như thiết bị chính xác mà ngay cả những rung động nhỏ cũng có thể ảnh hưởng đến hiệu suất.

Kịch bản ứng dụng

Khớp nối bánh răng hình trống GIGL được sử dụng rộng rãi trong các lĩnh vực công nghiệp nặng, nơi có mô-men xoắn cao, khả năng chịu lệch và độ bền là rất quan trọng.

Tại sao nên mua từ Raydafon

Raydafon là một công ty có trụ sở tại Trung Quốcnhà cung cấp khớp nối bánh răngvới hơn một thập kỷ kinh nghiệm trong các bộ phận truyền động cơ khí. Chúng tôi cân bằng chất lượng tốt với giá xuất xưởng cạnh tranh và chúng tôi không bán các bộ phận một kích cỡ phù hợp với tất cả - chúng tôi làm việc với bạn để khớp khớp nối phù hợp với máy của bạn.

Kích thước tùy chỉnh và xử lý bề mặt

Cần kích thước lỗ khoan cụ thể, độ cứng bề mặt răng (HRC ≥ 56) hoặc cấu hình lỗ trục tùy chỉnh? Chúng tôi điều chỉnh kích thước và cách xử lý bề mặt để phù hợp với thiết lập chính xác của bạn.

Giao hàng nhanh và hỗ trợ kỹ thuật

Các mẫu tiêu chuẩn được vận chuyển nhanh chóng và đội ngũ kỹ thuật của chúng tôi cung cấp hướng dẫn lắp đặt và vận hành theo yêu cầu. Giảm thời gian ngừng hoạt động, hiệu quả tốt hơn và khớp nối giúp thiết bị nặng của bạn luôn chuyển động.
