Bánh răng côn nhựa

Raydafon sản xuất bánh răng côn bằng nhựa ở Ninh Ba, Trung Quốc, được đúc bằng POM và nylon cho các bộ truyền động góc vuông. Tỷ lệ tiêu chuẩn là 1:1, 2:1, 3:1, 4:1 và 5:1; mô-đun bước M0,25 đến M1; số răng từ 10 đến 60; đường kính lỗ khoan 3,0 đến 10,0 mm; đường kính ngoài 8,7 đến 60,4 mm; nhiệt độ hoạt động −40 °C đến +80 °C. Số bộ phận bao gồm GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* và GB1M512BS*. Hậu tố BS biểu thị một vít chèn và vít bằng đồng thau. Quan trọng: GB1M512* và GB1M512BS* chỉ khớp với bánh răng côn 60 răng và không tương thích với các bánh răng khác. Hình dạng răng đúc tạo ra lưới yên tĩnh, chặt chẽ; polyme có khả năng tự bôi trơn và kháng hóa chất. Mô-đun tùy chỉnh, số lượng răng, lỗ khoan, trục và loại vật liệu có sẵn để vẽ; báo giá trong vòng 24 giờ.

Bánh răng côn nhựa - POM & Nylon đúc tùy chỉnh, M0,25 đến M1

Bánh răng truyền động góc phải dành cho các cơ cấu có độ chính xác nhỏ: nhóm tỷ lệ đầy đủ từ 1:1 đến 5:1 với 10 đến 60 răng, được đúc bằng POM hoặc nylon, có vít định vị và chèn bằng đồng tùy chọn. Đủ yên tĩnh cho máy pha cà phê và máy in, đủ nhẹ cho các thiết bị chạy bằng pin và được cung cấp cho hoạt động vẽ ở mọi nơi trên thế giới.

  • 1:1 – 5:1Tỷ lệ tiêu chuẩn
  • M0.25 – M1Mô-đun quảng cáo chiêu hàng (mod)
  • 10 – 60Số lượng răng có sẵn
  • −40 đến +80 °CNhiệt độ hoạt động

Bánh răng côn nhựa cho bộ truyền động góc phải — POM & Nylon đúc tùy chỉnh

Một bánh răng côn bằng nhựa quay một góc 90 độ bằng cách sử dụng răng polyme đúc thay vì cắt kim loại. Sự thay đổi duy nhất đó giúp loại bỏ nhu cầu bôi trơn, giảm trọng lượng của cặp và làm cho lưới yên tĩnh hơn đáng kể - đó là lý do tại sao sự sắp xếp này xuất hiện trong máy pha cà phê, máy in, động cơ rèm, máy hút bụi robot và các phương tiện điều khiển từ xa nhỏ. Raydafon sản xuất dòng sản phẩm này với tư cách vừa là nhà sản xuất vừa là nhà cung cấp từ nhà máy riêng của mình ở Ninh Ba, Trung Quốc, do đó không có lợi nhuận thương mại giữa bạn và máy đúc.

Việc tùy chỉnh bao gồm các thông số thường quyết định xem một bánh răng có phù hợp hay không: mô-đun, số răng, đường kính lỗ khoan, kích thước trục và trục, tỷ lệ và bản thân polyme. Gửi bản vẽ, thiết bị mẫu hoặc thậm chí là ảnh có kích thước và chúng tôi sẽ xác nhận phần tiêu chuẩn gần nhất hoặc báo giá một công cụ mới. Các sản phẩm liên quan từ cùng một xưởng bao gồm rộng hơnbánh răng nhựaphạm vi, cácbánh răng xoắn nhựagia đình cho các bộ truyền động trục song song và kim loạibánh răng cônđường nơi mô-men xoắn vượt quá những gì polymer có thể mang.

Thông số kỹ thuật bánh răng côn nhựa

  • Tham chiếu kích thước tiêu chuẩnΦ12 mm (cũng có sẵn các kích thước được liệt kê trong bảng bên dưới)
  • Mô-đun quảng cáo chiêu hàng (mod)M0.25, với 0,5 và 1,0 trong phạm vi phần tiêu chuẩn
  • Loại vật liệuNhựa - POM, nylon (PA), hoặc theo yêu cầu của khách hàng
  • Tỷ lệ1:1, 2:1, 3:1, 4:1, 5:1
  • Nhiệt độ hoạt động−40 °C đến +80 °C
  • Tính năng tùy chọnMiếng đệm bằng đồng thau, vít định vị, lỗ khoan và trục tùy chỉnh
  • Tùy chỉnhMô-đun, số răng, lỗ khoan, chiều dài trùm, chiều rộng răng, cấp vật liệu

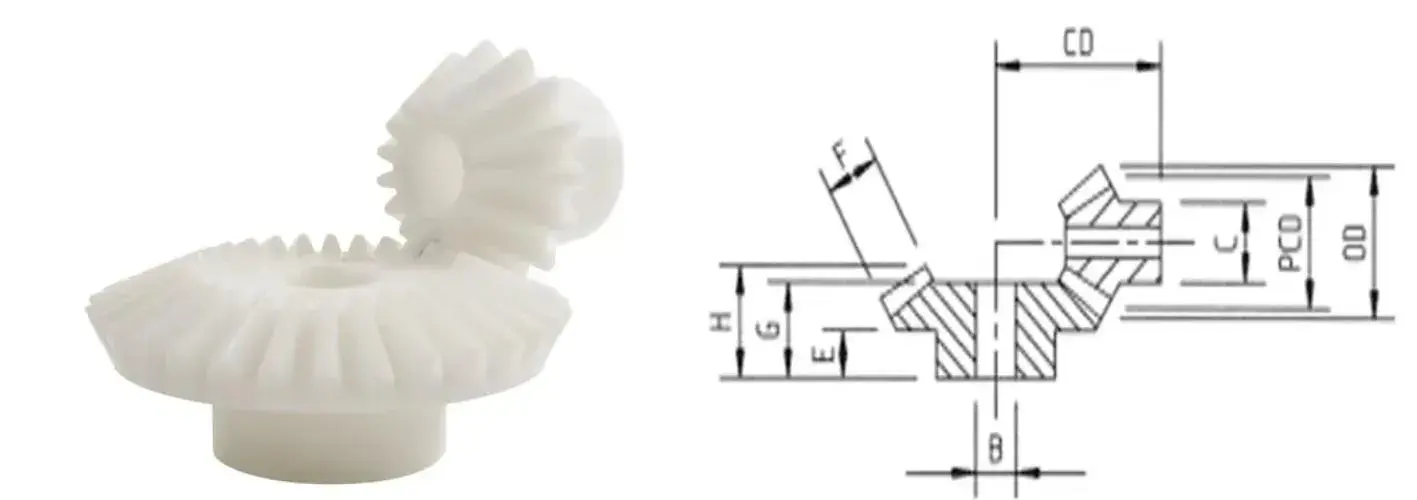

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Hình học tham khảo cho họ bánh răng côn nhựa - các chữ cái kích thước bên dưới tương ứng với bản vẽ này.
1:1Tốc độ bằng nhau, chuyển góc vuông
2:1Giảm một nửa tốc độ đầu ra
3:1Giảm tốc độ thứ ba
4:1Giảm tốc độ một phần tư
5:1Giảm tốc độ thứ năm

Lưu ý phù hợp quan trọng:các cặp giao phối tỷ lệ phải được sử dụng cùng nhau. Các bánh răng côn răng thẳng theo tỷ lệ 1:1 có thể hoán đổi cho nhau trong tỷ lệ của chúng, nhưngcác bộ phận tỷ lệ 5:1 có số bộ phận kết thúc bằng * (GB1M512* và GB1M512BS*) chỉ khớp với bánh răng côn 60 răng — hình học của chúng không tương thích với bất kỳ bánh răng nào khác.Vui lòng xác nhận số bộ phận giao phối trước khi đặt hàng.

Kích thước, số lượng răng và tỷ lệ

Tất cả các kích thước tính bằng mm. Sử dụng các chữ cái B, CD, C, E, F, G và H cùng với bản vẽ tham chiếu ở trên để kiểm tra sự phù hợp với bố cục của riêng bạn.

Cuộn bảng sang một bên để đọc từng cột. Cột bên phải hiển thị phiên bản hạt dao và vít định vị bằng đồng thau cho từng bộ phận.

Phần số. Sân bóng đá
(mod)
Số của
răng
Tất cả các kích thước tính bằng mm chèn đồng thau
& vít định vị
Đường kính bên ngoài. Đường kính sân. Đường kính lỗ khoan. B đĩa CD Hub đường kính. C Sếp dài E Chiều rộng răng F Chiều dài G Chiều dài H
Tỷ lệ 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Tỷ lệ 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Tỷ lệ 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Tỷ lệ 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Tỷ lệ 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Đọc bảng:các bộ phận có hậu tố BS có một miếng đệm bằng đồng và vít định vị để cố định trục dương. Các chữ cái B, CD, C, E, F, G và H theo bản vẽ tham chiếu trong phần thông số kỹ thuật ở trên. Dấu gạch ngang trong cột chiều dài có nghĩa là kích thước đó không được áp dụng cho phần đó. Bạn không chắc chắn cặp nào phù hợp với bố cục của mình? Gửi bản vẽ hoặc kích thước trục và chúng tôi sẽ khớp nó.

Chi tiết sản phẩm

Hình ảnh các bánh răng côn nhựa đúc của chúng tôi - dạng răng, trục và tùy chọn chèn bằng đồng.

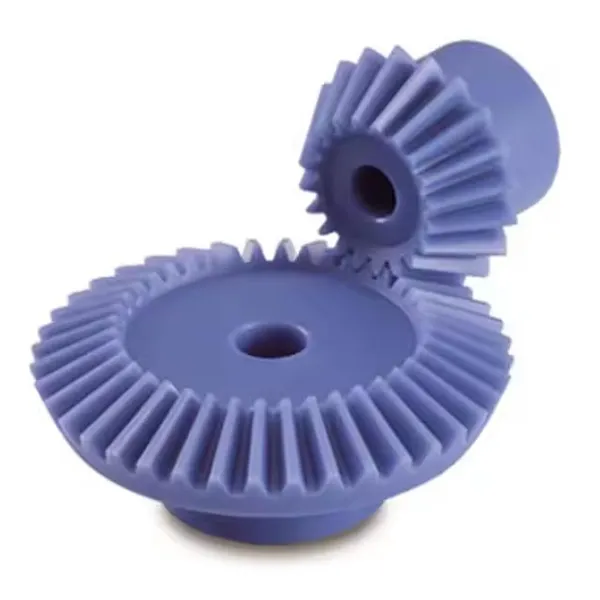

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Bánh răng côn nhựa đúc - dạng răng và chi tiết trục trên phạm vi tỷ lệ.

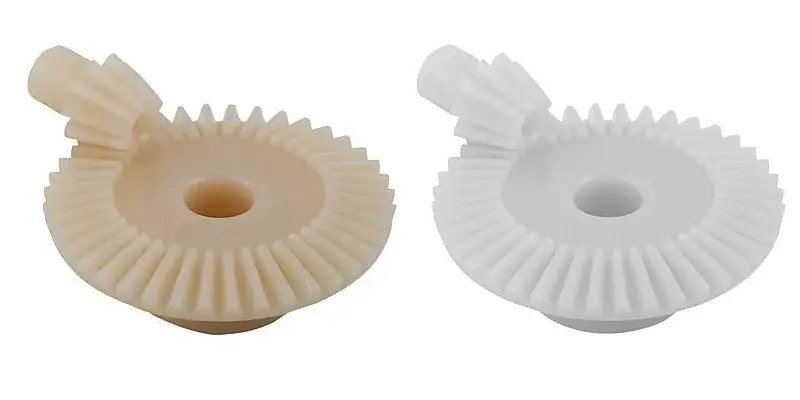

Plastic bevel gear pair in POM moulded for a right-angle drive
Cặp bánh răng côn POM cho bộ truyền động góc vuông.

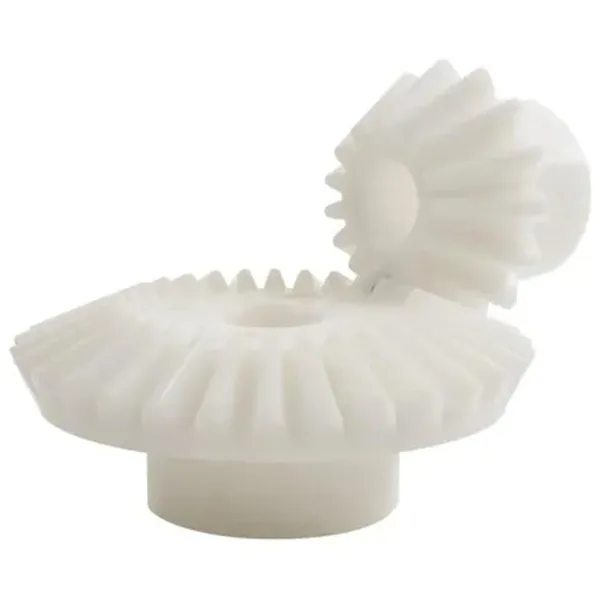

Plastic bevel gear set assembled and checked before packing
Bộ bánh răng giao phối đã được kiểm tra độ ăn khớp và phản ứng dữ dội trước khi đóng gói.

Ưu điểm chính

  • Polyme sạch, chống mài mònPOM và nylon chống lại độ ẩm và nhiều loại hóa chất, do đó thiết bị tiếp tục hoạt động trong môi trường ẩm ướt, bị rửa trôi hoặc ăn mòn nhẹ, nơi mà bánh răng kim loại mạ cuối cùng sẽ bị ăn mòn. Không sơn, không mạ và không có màng dầu để bảo trì.
  • Răng được đúc chính xácHình dạng răng được tạo ra từ khoang khuôn chứ không phải từ dao cắt, do đó sự gắn kết vẫn chặt chẽ và nhất quán trong toàn bộ lô. Kết quả là khả năng quay ổn định, yên tĩnh — đặc tính quan trọng nhất trong các thiết bị nhạy cảm với tiếng ồn như máy pha cà phê và máy in.
  • Một phần trọng lượng của kim loạiKhối lượng thấp làm giảm tải trọng lên trục và vòng bi, cắt giảm quán tính mà động cơ phải truyền động và kéo dài tuổi thọ pin trong các sản phẩm di động và chạy bằng pin.
  • Ổ đĩa góc vuông trong một phong bì nhỏ gọnHình học vát truyền năng lượng qua 90 độ mà không cần vỏ hộp số riêng, giúp giữ cho các cơ cấu nhỏ ngắn gọn và lắp ráp đơn giản.
  • Tùy chỉnh theo bản vẽ của bạnMô-đun, số lượng răng, đường kính lỗ khoan, kích thước trục và trục, tỷ lệ và cấp polyme đều có thể được sản xuất theo yêu cầu. Nếu một bộ phận tiêu chuẩn trong bảng phù hợp, chúng tôi sẽ thông báo như vậy và giúp bạn tiết kiệm chi phí dụng cụ.
  • Giá cả và kiểm soát trực tiếp tại nhà máyQuá trình đúc, kiểm tra và đóng gói diễn ra ngay trong nhà nên không có biên độ trung gian và chất lượng được kiểm tra bởi cùng một nhóm sản xuất bộ phận đó.

Ứng dụng

Sự kết hợp giữa trọng lượng nhẹ, khả năng vận hành êm ái và khả năng chống ăn mòn làm cho bánh răng côn nhựa phù hợp với các bộ truyền động góc vuông nhỏ trên một số dòng sản phẩm.

Thiết bị nhà thông minh

Máy rèm thông minh đóng mở êm ái không làm xáo trộn căn phòng, trong khi robot hút bụi sử dụng cùng bộ truyền động góc vuông để leo lên và quay với mức tiêu thụ điện năng thấp và tuổi thọ cao.

Thiết bị văn phòng

Máy in dựa vào hình dạng răng nhất quán để nạp giấy mịn và ít tiếng ồn khi vận hành, đồng thời máy hủy tài liệu sử dụng khả năng kháng hóa chất và chống mài mòn để xử lý việc tải giấy liên tục mà không bị hỏng sớm.

Đồ chơi và sản phẩm tiêu dùng

Xe điều khiển từ xa được hưởng lợi từ trọng lượng nhẹ, giúp cải thiện tuổi thọ pin, trong khi polyme có thể chịu được va đập và rơi rớt. Các loại vật liệu phù hợp có sẵn cho các sản phẩm dành cho trẻ em.

Máy pha cà phê và các thiết bị nhỏ

Bộ truyền động góc vuông trong các thiết bị kèm theo hoạt động mà không gây ô nhiễm dầu mỡ cho các bộ phận xung quanh và lưới đúc giúp giảm tiếng ồn khi vận hành trong môi trường trong nhà.

Thiết bị đo và thiết bị truyền động nhỏ

Chuyển 90 độ nhỏ gọn trong cơ chế đo lường và định vị, trong đó quán tính thấp và các bộ phận không từ tính, không rỉ sét là một lợi thế.

Máy móc tùy chỉnh

Bất kỳ ổ đĩa góc vuông nhỏ nào mà bạn sẽ cần một cặp vát kim loại, một vỏ riêng biệt và một điểm bôi trơn. Gửi bản vẽ và nhiệm vụ, chúng tôi sẽ tư vấn về vật liệu và tỷ lệ.

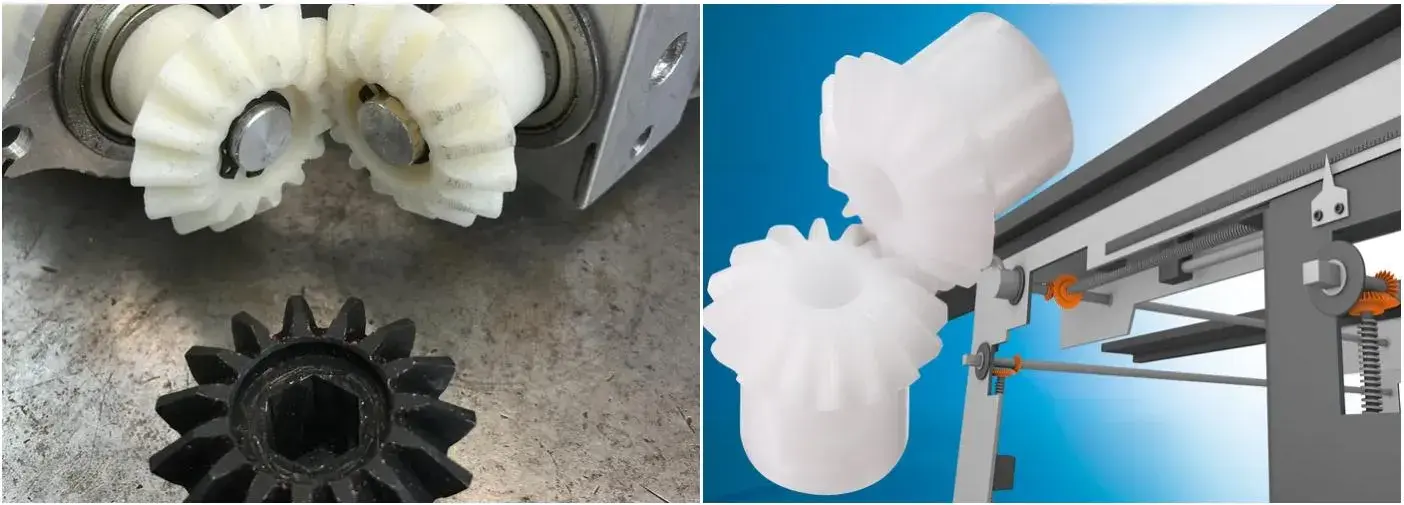

Plastic bevel gears used in smart home, office equipment and toy applications
Bánh răng côn nhựa được sử dụng trong các ứng dụng nhà thông minh, thiết bị văn phòng và sản phẩm tiêu dùng.

Câu hỏi thường gặp của người mua

  • Bạn có thể sản xuất một bánh răng côn bằng nhựa theo bản vẽ của tôi hoặc từ mẫu không?Đúng. Gửi bản vẽ kích thước hoặc bánh răng mẫu kèm theo mô-đun, số răng, tỷ lệ, lỗ khoan và vật liệu ưu tiên. Chúng tôi xác nhận xem một bộ phận tiêu chuẩn hiện có trong bảng trên có phù hợp hay không hoặc báo giá một khuôn mới và có thể cung cấp nguyên mẫu được gia công trước nếu bạn muốn xác thực hình học trước khi gia công.
  • Nên chọn chất liệu nào, POM hay nylon?POM là lựa chọn thông thường cho các cặp góc xiên chính xác vì nó cứng, ma sát thấp và ổn định về kích thước trong điều kiện ẩm ướt, giúp dự đoán được khoảng cách tâm và phản ứng ngược. Nylon cứng hơn và hấp thụ lực tác động tốt hơn, nhưng nó hấp thụ độ ẩm và di chuyển một chút về kích thước. Hãy cho chúng tôi biết tải trọng, tốc độ và môi trường và chúng tôi sẽ đề xuất.
  • Các bánh răng được cung cấp có phải là một cặp phù hợp không?Cặp côn chỉ hoạt động chính xác với bánh răng đối tiếp mà nó được thiết kế để chống lại. Các bộ phận được đánh dấu bằng dấu hoa thị (GB1M512* và GB1M512BS*) chỉ khớp với bánh răng 60 răng và không tương thích với các bánh răng khác. Đối với mọi số bộ phận khác, hãy xác nhận bộ phận giao phối với chúng tôi trước khi đặt hàng và chúng tôi sẽ kiểm tra cặp đó.
  • Hậu tố BS có ý nghĩa gì trên số bộ phận?BS biểu thị một vít định vị và chèn bằng đồng thau, mang lại khả năng cố định cơ học tích cực cho trục thay vì dựa vào lỗ khoan đúc đơn giản. Đó là sự lựa chọn thông thường khi bánh răng chịu tải đảo chiều hoặc khi khớp nối trục không được trượt.
  • Nhiệt độ làm việc là bao nhiêu và bạn có thể cung cấp vật liệu có nhiệt độ cao hơn không?Phạm vi tiêu chuẩn là −40 °C đến +80 °C. Đối với thiết bị chạy nóng hơn, có thể trích dẫn các vật liệu như PEEK hoặc PPS; cho chúng tôi biết nhiệt độ hoạt động liên tục và chúng tôi sẽ xác nhận những gì ứng dụng cần.
  • Thời gian và điều khoản đặt hàng của bạn là gì?Gửi số bộ phận hoặc bản vẽ với số lượng yêu cầu. Chúng tôi trả lời về giá cả, yêu cầu về dụng cụ nếu có và thời gian thực hiện - thông thường trong vòng 24 giờ. Các bộ phận tiêu chuẩn được vận chuyển từ kho sản xuất; dụng cụ mới tuân theo bản vẽ đã được xác nhận.

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá bánh răng côn nhựa

Gửi số bộ phận từ bảng trên hoặc bản vẽ của riêng bạn - mô-đun, tỷ lệ, số lượng răng, lỗ khoan và số lượng. Chúng tôi xác nhận đồ đạc phù hợp với thiết bị giao phối, tư vấn về vật liệu và trả lời về giá cả cũng như thời gian giao hàng trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Các tỷ lệ phải được sắp xếp theo cặp tương ứng. Kích thước theo bản vẽ tham khảo trong phần thông số kỹ thuật; vui lòng xác nhận bản vẽ cuối cùng so với lắp ráp của bạn trước khi đặt hàng. Các phiên bản vít định vị và hạt chèn bằng đồng thau được xác định bằng hậu tố BS.
