Trục PTO cho máy đóng kiện tròn Krone
  • Trục PTO cho máy đóng kiện tròn KroneTrục PTO cho máy đóng kiện tròn Krone
  • Trục PTO cho máy đóng kiện tròn KroneTrục PTO cho máy đóng kiện tròn Krone

Trục PTO cho máy đóng kiện tròn Krone

Trục PTO của máy đóng kiện tròn Krone bao gồm KR100/125/155/130/160, 1500/1800, 1500V/1250 MC và 1250/1550. Các tùy chọn CV cỡ 4 tiêu chuẩn và cỡ 4 sử dụng trục 1210 với trục xoay 1.375-6. CV cỡ 6 có sẵn cho các bản dựng 1500/1800 và 1250/1500 được chọn; MC 1500V/1250 sử dụng 2380 hoặc 2480 CV với 1.375-6. Các tùy chọn ly hợp bao gồm FT34 ở 1.000 N·m, FT32 ở 1.000 N·m, FT42 ở 1.450 N·m, đường cắt K64/2 ở 1.050 hoặc 1.500 N·m và FF1 ở 1.000 N·m. Số bộ phận cơ sở CV là 71R4121UCW07000 cho CAT3/540 và 71R6121UCW07000 cho CAT4/540, cả hai đều là 1.375-6. Moq, tùy chỉnh và thời gian thực hiện được báo giá cho mỗi đơn hàng sau khi mô hình máy đóng kiện và cấu hình trục hiện có được xác nhận.

Dây chuyền đóng kiện tròn Krone · Cung cấp sỉ

Bán buôn Trục PTO cho Máy đóng kiện tròn Krone - Thông số kỹ thuật, Moq, Tùy chỉnh & Thời gian thực hiện cho KR100 đến 1800 và các bản dựng tương thích

Máy đóng kiện tròn Krone không phải tất cả đều có cùng một trục PTO. Nhóm KR100 đến KR160 sử dụng đường truyền Kích thước 4, 1500 và 1800 có thể lấy CV cỡ 4 hoặc cỡ 6, 1500V và 1250 MC sử dụng CV 2380 hoặc 2480 và 1250/1550 chạy Kích thước 4 CAT3 CV trong khi một số bản dựng 1250/1500 sử dụng Kích thước 6 CAT4. Ba bảng trên trang này liệt kê tùy chọn PTO, loại ly hợp và số bộ phận cơ sở cho mỗi nhóm, do đó trục có thể được khớp trước khi báo giá được yêu cầu.

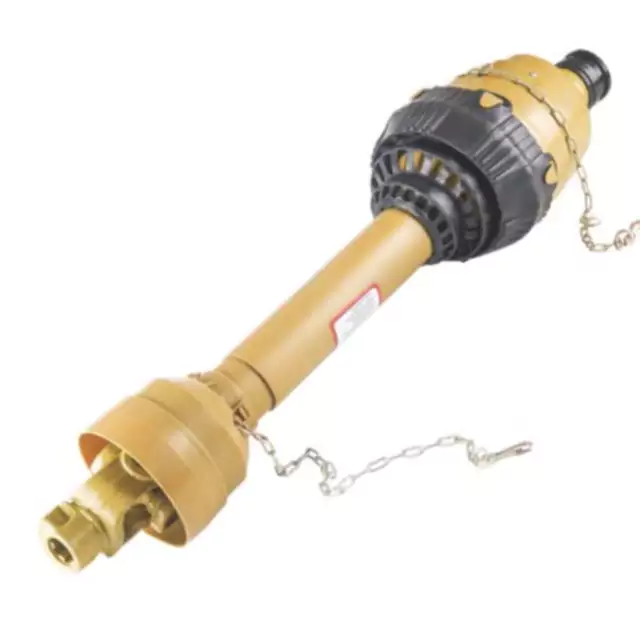

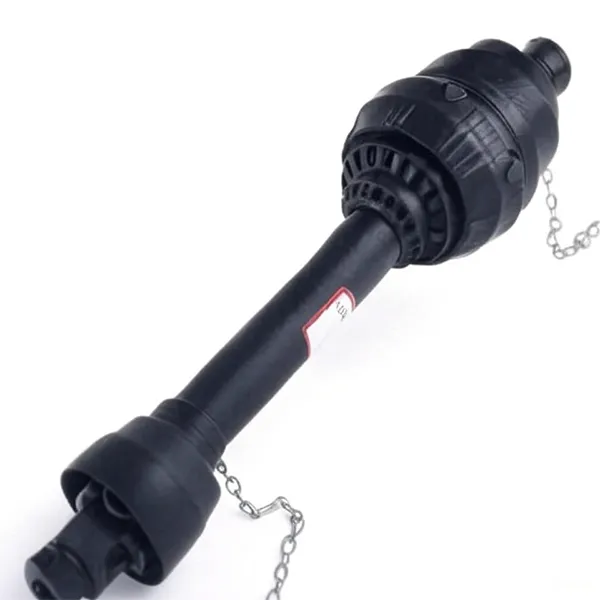

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Trục PTO của máy đóng kiện tròn Krone — khớp nối CV, ống lồng và đầu ly hợp.
13Tài liệu tham khảo mô hình
Kích thước 4 / Kích thước 6Tùy chọn đường truyền CV
1.000–1.800 N·mPhạm vi mô-men xoắn ly hợp
1.375-6Đường trục chung

Lưới mô hình - Tùy chọn và bộ ly hợp PTO của Baler

Nhóm AKR100 / KR125 / KR155
PTO
Kích thước 4 Tiêu chuẩn hoặc Kích thước 4 CV, trục 1210
đường cong
1.375-6
Ly hợp
FT34 ở 1.000 N·m
Kích thước 4
Nhóm AKR130 / KR160
PTO
Kích thước 4 Tiêu chuẩn hoặc Kích thước 4 CV, trục 1210
đường cong
1.375-6
Ly hợp
FT34 ở 1.000 N·m
Kích thước 4
Nhóm B1500/1800
PTO
CV cỡ 4 hoặc cỡ 6
đường cong
1.375-6
Ly hợp
FT32 ở 1.000 N·m hoặc FT42 ở 1.450 N·m
Kích thước 4 / Kích thước 6
Nhóm C1500V / 1250 MC
PTO
2380 hoặc 2480 CV
đường cong
1.375-6
Ly hợp
Điểm cắt K64/2 ở 1.050 hoặc 1.500 N·m
ly hợp cắt
Nhóm D1250/1550
PTO
CV cỡ 4 (CAT3)
đường cong
1.375-6
Ly hợp
FT32 hoặc FF1 ở 1.000 N·m
Kích thước 4 CAT3
Nhóm E1250/1500 (Bản dựng cỡ 6)
PTO
CV cỡ 6 (CAT4) trên một số bản dựng
đường cong
1.375-6
Ly hợp
FT42 ở 1.450 N·m
Kích thước 6 CAT4

Bảng thông số kỹ thuật - Model, PTO và Bảo vệ

Nhóm ban đầu theo kiểu máy đóng kiện, đường truyền PTO và xếp hạng ly hợp
Người mẫu PTO Sự bảo vệ
KR100/125/155/130/160 Kích thước 4 Tiêu chuẩn *1210 *1.375-6; Kích thước 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500/1800 CV cỡ 4 hoặc cỡ 6 với 1.375-6 FT32 @1.000 N·m hoặc FT42 @1.450 N·m
1500V / 1250 MC 2380 hoặc 2480 CV với 1,375-6 Đường cắt K64/2 @1.050 hoặc 1.500 N·m *1.375-6
1250/1550 CV cỡ 4 (CAT3) với 1.375-6 FT32 hoặc FF1 @1.000 N·m
1250/1500 Một số sử dụng Size 6 CV (CAT4) FT42 @1.450 N·m

Cùng một mô hình máy đóng kiện có thể xuất hiện trong nhiều bản dựng. Xác nhận số bộ phận trục hiện có hoặc loại ly hợp trên máy trước khi yêu cầu báo giá. Máy đóng kiện tròn Krone được trang bị cơ cấu ma sát hoặc cơ cấu cắt ly hợp tùy thuộc vào bản dựng. Càng rộngTrục PTO cho máy đóng kiện tròndanh sách trang các nhãn hiệu máy đóng kiện khác làm tài liệu tham khảo chéo.

Số bộ phận cơ sở CV và số bộ phận ly hợp FT

Số bộ phận cơ sở PTO vận tốc không đổi
CV PTO Máy kéo Số phần cơ sở
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Bộ ly hợp FT cho đầu vào spline 1.375-6
Kích thước phổ quát mô-men xoắn Mã sản phẩm
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

Mã số bộ phận cơ sở CV là cụm lắp ráp không có thiết bị nông cụ. Nửa dụng cụ, ống và tấm chắn là được lựa chọn riêng biệt theo mô hình máy đóng kiện. Số bộ phận ly hợp FT được liệt kê theo kích thước phổ biến và định mức mô-men xoắn. Nếu ly hợp hiện tại đã được điều chỉnh, hãy xác nhận mômen trượt mục tiêu so với hướng dẫn sử dụng máy đóng kiện trước khi đặt hàng. A danh mục liên quan nằm trênTrục PTO cho đĩatrang.

Trục máy đóng kiện tròn Krone được kết hợp như thế nào

01

Đọc mô hình máy đóng kiện ra khỏi máy

KR100 đến KR160 thuộc một nhóm; 1500 và 1800 ở nơi khác; 1500V và 1250 MC trong một phần ba; 1250/1550 và 1250/1500 ở phần thứ tư và thứ năm. Lưới mô hình ở trên hiển thị PTO và bộ ly hợp phù hợp với từng nhóm.

02

Xác nhận số bộ phận trục hiện có

Máy đóng kiện tương tự có thể được chế tạo bằng ly hợp ma sát hoặc ly hợp cắt rời. Mã bộ phận hiện có là cách nhanh nhất để xác nhận cấu hình máy được cung cấp trước khi yêu cầu thay thế.

03

Xác nhận đường trục PTO của máy kéo

Hầu hết các máy đóng kiện tròn Krone trong phạm vi này đều chạy đường trục 1.375-6. Nếu máy kéo sử dụng cuống PTO khác, hãy xác nhận riêng nửa CV. cácPhạm vi trục PTOtrang liệt kê các loại đường truyền động nông nghiệp khác nếu phía máy kéo được thay đổi cùng lúc.

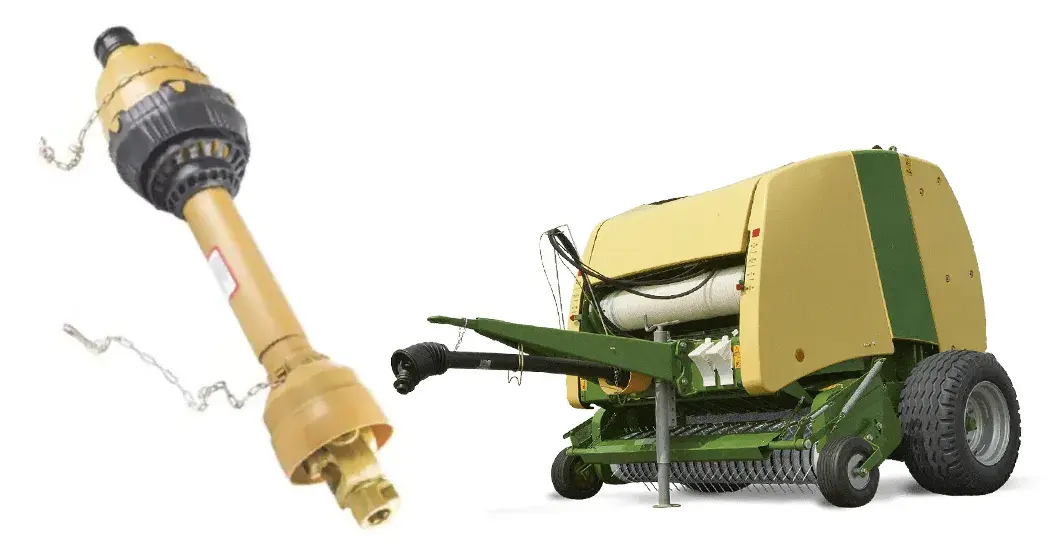

Trục này được sử dụng ở đâu

Đường truyền động của máy đóng kiện tròn Krone trong phạm vi KR100 đến 1800 và các nhóm 1500V, 1250 MC và 1250/1550.

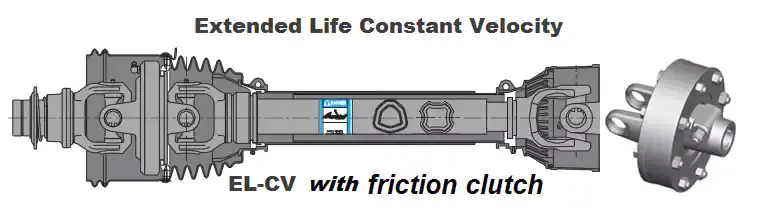

Trục PTO của máy đóng kiện tròn Krone lấy năng lượng từ PTO của máy kéo và truyền tới hộp số của máy đóng kiện thông qua một Khớp CV và ống lồng. Khi người đóng kiện nhặt một đống vải nặng hoặc va vào một mảnh vật liệu, bộ ly hợp — ma sát hoặc vết cắt tùy thuộc vào cấu trúc - bảo vệ hộp số khỏi va đập.

Trục được khớp với mô hình máy đóng kiện và trục PTO của máy kéo một cách độc lập. Phía baler sửa chữa nửa nông cụ, loại ly hợp và chiều dài ống; phía máy kéo cố định nửa CV và trục PTO. Cả hai các bên cần phải được xác nhận trước khi đặt hàng trục thay thế.

Đối với một ứng dụng máy đóng kiện tròn có liên quan,Trục PTO dành cho máy đóng kiện tròn Case IHtrang sử dụng cấu trúc theo từng mô hình có thể so sánh được. Đối với các hộp số nông cụ nằm phía sau trục PTO, xemhộp số nông nghiệpphạm vi.

Gửi mẫu máy đóng kiện và số bộ phận trục hiện có

Gửi model máy đóng kiện Krone (KR100 đến 1800, 1500V, 1250 MC, 1250/1550 hoặc 1250/1500) và phần trục hiện có số hoặc loại ly hợp. Chúng tôi sẽ xác nhận tùy chọn PTO, xếp hạng ly hợp và số bộ phận cơ sở CV cho điều đó xây dựng và đưa ra báo giá với moq và thời gian thực hiện cho cấu hình đó.
