Điều gì ảnh hưởng đến khả năng chịu tải của bánh răng côn?

Bánh răng côn đóng vai trò quan trọng trong việc truyền chuyển động và mô-men xoắn giữa các trục giao nhau, đặc biệt là trong các hệ thống công nghiệp hạng nặng như hệ thống truyền động ô tô, thiết bị khai thác mỏ, động cơ đẩy hàng hải, robot và máy móc tự động. Khi các kỹ sư đánh giá hiệu suất, một câu hỏi cốt lõi luôn được đặt ra: Điều gì ảnh hưởng đến khả năng chịu tải của bánh răng côn? Câu trả lời nằm ở sự kết hợp giữa khoa học vật liệu, hình học bánh răng, xử lý nhiệt, hoàn thiện bề mặt, bôi trơn và các tiêu chuẩn sản xuất chính xác. Khả năng tải không bao giờ được xác định bởi một tham số duy nhất. Đó là kết quả của sự cân bằng kỹ thuật toàn diện.

Tại Raydafon Technology Group Co., Limited, chúng tôi thiết kế và sản xuất các hệ thống Precision Gear cho các ứng dụng đòi hỏi độ ổn định mô-men xoắn, khả năng chống mỏi và tuổi thọ dài là không thể thương lượng. Đội ngũ kỹ thuật của chúng tôi hiểu rằng khả năng chịu tải quyết định trực tiếp đến độ tin cậy, an toàn vận hành và tổng chi phí vòng đời. Thông qua các quy trình sản xuất được kiểm soát tại nhà máy của chúng tôi, hệ thống kiểm tra tiên tiến và thiết kế hình học răng được tối ưu hóa, chúng tôi đảm bảo rằng mọi Precision Gear đều đáp ứng các tiêu chuẩn quốc tế về độ bền và độ bền. Bài viết này cung cấp một sự giải thích kỹ thuật sâu sắc về các yếu tố ảnh hưởng đếnbánh răng cônkhả năng chịu tải và cách sản xuất chuyên nghiệp đảm bảo hiệu suất ổn định.

Mục lục

• Lựa chọn vật liệu và xử lý nhiệt đóng vai trò gì trong khả năng chịu tải?
• Hình học bánh răng ảnh hưởng như thế nào đến việc phân phối tải bánh răng côn?
• Tại sao độ chính xác trong sản xuất lại quyết định hiệu suất tải trong thế giới thực?
• Bản tóm tắt
• Câu hỏi thường gặp

Lựa chọn vật liệu và xử lý nhiệt đóng vai trò gì trong khả năng chịu tải?

Lựa chọn vật liệu là nền tảng của khả năng chịu tải của bánh răng côn. Độ bền cơ học, độ cứng, khả năng chống mỏi và độ bền va đập của bánh răng được xác định chủ yếu bởi vật liệu cơ bản và quá trình xử lý nhiệt tiếp theo. Nếu không có kỹ thuật vật liệu phù hợp, ngay cả hình dạng bánh răng chính xác nhất cũng không thể chịu được mô-men xoắn cao hoặc ứng suất theo chu kỳ.

1. Vật liệu phổ biến cho bánh răng côn chịu tải cao

Trong nhà máy của chúng tôi, chúng tôi thường sản xuấtBánh răng chính xácsản phẩm sử dụng thép hợp kim sau:

• 20CrMnTi dành cho các bánh răng được cacbon hóa yêu cầu độ cứng bề mặt cao
• 42CrMo để truyền mô-men xoắn từ trung bình đến cao
• 18CrNiMo7-6 cho các ứng dụng công nghiệp nặng và khai thác mỏ
• Các biến thể hợp kim không gỉ cho môi trường ăn mòn

Mỗi vật liệu cung cấp sự cân bằng khác nhau giữa độ bền lõi và độ cứng bề mặt. Ví dụ:

2. Quy trình xử lý nhiệt giúp cải thiện khả năng chịu tải

Xử lý nhiệt ảnh hưởng trực tiếp đến độ bền mỏi khi uốn và độ bền tiếp xúc bề mặt. Các quy trình chính được sử dụng trong nhà máy của chúng tôi bao gồm:

• Carburizing để tăng hàm lượng carbon bề mặt
• Làm nguội để cải thiện độ cứng
• Ủ để giảm độ giòn
• Thấm nitơ để chống mài mòn
• Làm cứng cảm ứng để tăng cường cục bộ

Bánh răng được cacbon hóa phát triển lớp ngoài cứng có khả năng chống rỗ trong khi vẫn duy trì lõi cứng có khả năng hấp thụ tải sốc. Thiết kế cấu trúc kép này giúp tăng cường đáng kể khả năng chịu tải. Raydafon Technology Group Co., Limited kiểm soát cẩn thận độ sâu cacbon hóa, thường từ 0,8 mm đến 1,5 mm tùy thuộc vào kích thước mô-đun.

3. Tiêu chuẩn đánh giá độ bền mỏi và tải trọng

Khả năng chịu tải của bánh răng côn được tính toán theo tiêu chuẩn ISO và AGMA. Hai dạng hư hỏng chính được xem xét:

• Uốn do mỏi ở chân răng
• Phá hủy mỏi tiếp xúc ở sườn răng

Lựa chọn vật liệu không phù hợp làm giảm cả hai giá trị điện trở. Các giải pháp Precision Gear của chúng tôi trải qua quá trình kiểm tra kim loại và kiểm tra độ cứng để xác minh tính nhất quán về cấu trúc trước khi vận chuyển. Cuối cùng, xử lý vật liệu và nhiệt xác định mô-men xoắn cực đại theo lý thuyết mà một bánh răng có thể mang. Nếu không có phương pháp luyện kim đúng cách, những cải tiến về hình học và bôi trơn không thể bù đắp cho nền móng kết cấu yếu.

Hình học bánh răng ảnh hưởng như thế nào đến việc phân phối tải bánh răng côn?

Trong khi vật liệu mang lại sức bền thì hình học xác định sức mạnh đó được sử dụng như thế nào. Sự phân bố tải trọng kém trên các bề mặt răng làm giảm đáng kể khả năng chịu tải trong thế giới thực. Ngay cả thép cường độ cao cũng bị hỏng sớm nếu nồng độ ứng suất quá mức.

1. Các thông số hình học chính

Các thông số sau ảnh hưởng đến khả năng chịu tải của bánh răng côn:

• mô-đun
• Số lượng răng
• Góc áp suất
• góc xoắn ốc
• Chiều rộng khuôn mặt
• Sửa đổi hồ sơ răng

Mô-đun lớn hơn làm tăng độ dày của răng, cải thiện độ bền uốn. Chiều rộng mặt rộng hơn sẽ phân phối tải trọng trên diện tích tiếp xúc lớn hơn. Tuy nhiên, những điều chỉnh này phải phù hợp với những hạn chế trong thiết kế hệ thống.

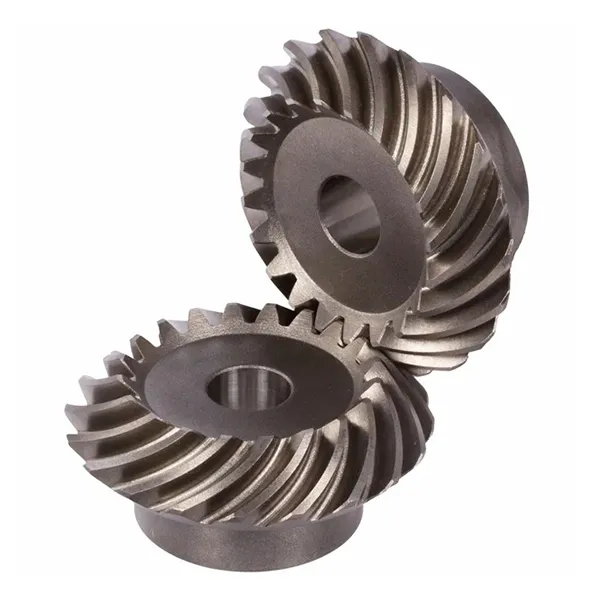

2. Bánh răng côn xoắn ốc và bánh răng côn thẳng

Bánh răng côn xoắn ốc thường có khả năng chịu tải cao hơn so với bánh răng côn thẳng do răng ăn khớp dần dần. Điều này làm giảm tải tác động và tiếng ồn.Công ty TNHH Tập đoàn Công nghệ Raydafonchuyên sản xuất Bánh răng chính xác xoắn ốc cho các hệ thống mô-men xoắn cao.

3. Tải tối ưu hóa mẫu liên hệ

Các kiểu tiếp xúc răng chính xác sẽ ngăn chặn tình trạng quá tải cục bộ. Nhà máy của chúng tôi sử dụng phần mềm phân tích tiếp xúc bánh răng để mô phỏng:

• Lỗi truyền tải
• Phân phối tải theo mô-men xoắn
• Tác động giãn nở nhiệt
• Hiệu ứng lệch trục

Các sửa đổi hình học vi mô như hiệu chỉnh độ cong và độ dẫn giúp cân bằng ứng suất tiếp xúc. Điều này trực tiếp cải thiện khả năng chịu tải vận hành bằng cách ngăn ngừa hiện tượng rỗ sớm.

4. Thông số kỹ thuật của bánh răng chính xác góc xiên của chúng tôi

Bằng cách tối ưu hóa hình học, chúng tôi đảm bảo mỗi Precision Gear hoạt động trong giới hạn ứng suất an toàn ngay cả dưới mô-men xoắn cực đại.

Tại sao độ chính xác trong sản xuất lại quyết định hiệu suất tải trong thế giới thực?

Khả năng chịu tải lý thuyết của bánh răng côn chỉ có thể đạt được nếu độ chính xác chế tạo được kiểm soát chặt chẽ. Những sai lệch về biên dạng răng, lỗi bước răng, độ lệch hoặc độ hoàn thiện bề mặt làm giảm đáng kể khả năng chịu tải thực tế.

1. Độ chính xác gia công

Khả năng chịu tải cao đòi hỏi phải kiểm soát dung sai chặt chẽ. Nhà máy của chúng tôi sử dụng:

• Máy cắt bánh răng côn xoắn ốc CNC
• Trung tâm gia công năm trục
• Máy mài bánh răng
• Hệ thống kiểm tra CMM

Raydafon duy trì kiểm soát dung sai kích thước nghiêm ngặt để đảm bảo hình dạng răng nhất quán giữa các lô.

2. Hoàn thiện và mài bề mặt

Bánh răng mặt đất có độ ma sát thấp hơn và phân bổ tiếp xúc tốt hơn. Mài chính xác cải thiện:

• Độ ổn định của tỷ lệ liên hệ
• Giảm tiếng ồn
• Hình thành màng bôi trơn
• Cuộc sống mệt mỏi

Đây là lý do tại sao các giải pháp Precision Gear của chúng tôi dành cho các ứng dụng tốc độ cao được nghiền hoàn toàn thay vì chỉ được xay.

3. Kiểm tra và thử nghiệm chất lượng

Xác thực hiệu suất tải bao gồm:

• Kiểm tra mẫu tiếp xúc răng
• Đo độ cứng
• Kiểm tra hạt từ tính
• Cân bằng động

Raydafon Technology Group Co., Limited áp dụng kiểm tra nhiều giai đoạn trước khi giao hàng. Điều này đảm bảo rằng các tính toán về khả năng chịu tải sẽ chuyển thành độ bền vận hành thực tế. Độ chính xác trong sản xuất thu hẹp khoảng cách giữa thiết kế và hiệu suất tại hiện trường. Ngay cả những vật liệu cao cấp cũng không thể bù đắp cho chất lượng gia công kém.

Bản tóm tắt

Điều gì ảnh hưởng đến khả năng chịu tải của bánh răng côn? Câu trả lời nằm ở sự kết hợp giữa độ bền vật liệu, hình học tối ưu, xử lý nhiệt có kiểm soát, hoàn thiện bề mặt và độ chính xác sản xuất nghiêm ngặt. Mỗi yếu tố góp phần tạo ra khả năng chống mỏi khi uốn và độ bền tiếp xúc bề mặt. Tại Raydafon Technology Group Co., Limited, chúng tôi tích hợp chuyên môn luyện kim, công nghệ gia công tiên tiến và các tiêu chuẩn kiểm tra nghiêm ngặt để sản xuất các hệ thống Precision Gear hiệu suất cao phù hợp với nhu cầu công nghiệp.

Nếu bạn đang đánh giá các nhà cung cấp thiết bị cho các ứng dụng mô-men xoắn cao, nhóm kỹ thuật của chúng tôi sẵn sàng hỗ trợ dự án của bạn với tư vấn kỹ thuật và sản xuất theo yêu cầu.Liên hệ Công ty TNHH Tập đoàn Công nghệ Raydafonngay hôm nay để thảo luận về yêu cầu của bạn và nhận báo giá chi tiết.

Câu hỏi thường gặp

Câu hỏi 1: Điều gì ảnh hưởng nhiều nhất đến khả năng chịu tải của bánh răng côn trong các ứng dụng công nghiệp?
Độ bền vật liệu và chất lượng xử lý nhiệt thường có ảnh hưởng lớn nhất vì chúng quyết định độ mỏi uốn và khả năng chống tiếp xúc bề mặt. Tuy nhiên, độ chính xác hình học và gia công phải phù hợp với đặc tính vật liệu để đạt được hiệu suất đầy tải.

Câu hỏi 2: Xử lý nhiệt cải thiện khả năng chịu tải của bánh răng côn như thế nào?
Xử lý nhiệt làm tăng độ cứng bề mặt trong khi vẫn duy trì lõi cứng. Cấu trúc kép này ngăn ngừa gãy chân răng và rỗ bề mặt dưới các chu kỳ mô-men xoắn lặp đi lặp lại.

Câu 3: Độ chính xác của bánh răng có tác động đến khả năng chịu tải không?
Đúng. Độ chính xác cao hơn làm giảm sự tập trung ứng suất và phân bố tải không đồng đều. Điều này cho phép thiết bị vận hành an toàn gần với giới hạn tải lý thuyết mà không bị mài mòn sớm.

Câu hỏi 4: Tại sao Bánh răng côn xoắn ốc được ưa chuộng cho các hệ thống tải trọng cao?
Bánh răng côn xoắn ốc ăn khớp dần dần và phân bổ lực đều hơn trên bề mặt răng. Điều này làm giảm ứng suất va đập và tăng khả năng chịu tải hiệu quả so với bánh răng côn thẳng.

Câu 5: Điều kiện bôi trơn có thể ảnh hưởng đến khả năng chịu tải của bánh răng côn không?
Bôi trơn thích hợp ngăn chặn sự tiếp xúc giữa kim loại với kim loại và giảm độ mỏi bề mặt. Bôi trơn không đủ sẽ làm tăng ma sát và nhiệt, làm giảm khả năng chịu tải hiệu quả và rút ngắn tuổi thọ sử dụng.
