Cần cẩu xi lanh thủy lực đối trọng
  • Cần cẩu xi lanh thủy lực đối trọngCần cẩu xi lanh thủy lực đối trọng
  • Cần cẩu xi lanh thủy lực đối trọngCần cẩu xi lanh thủy lực đối trọng

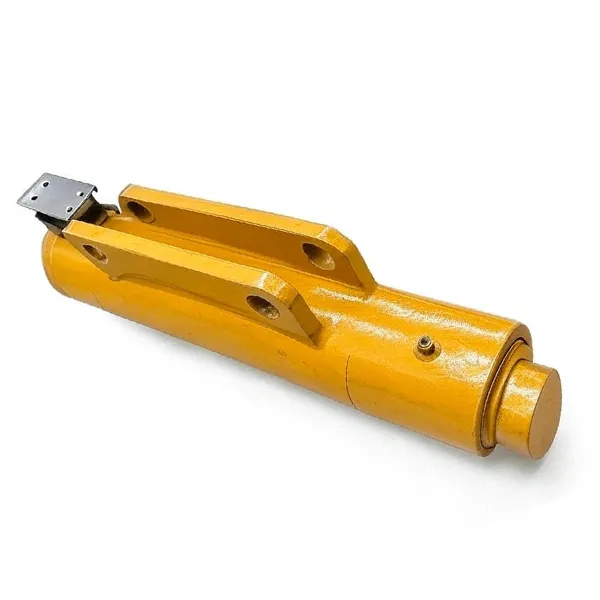

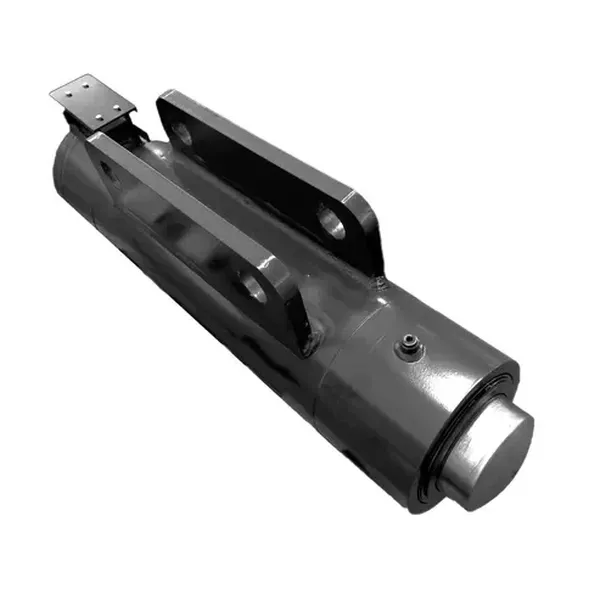

Cần cẩu xi lanh thủy lực đối trọng

Cần cẩu xi lanh thủy lực đối trọngcho cần cẩu di động và thiết bị cảng. Di chuyển khối đối trọng trong thời gian thực để giữ cho cần trục lắc lư trong phạm vi ±1° và giảm tình trạng ngừng hoạt động do mất cân bằng. Được chế tạo cho cần cẩu chạy trên mọi địa hình loại QAY220 200–220 tấn.

KhoanΦ200 mm· ThanhΦ100 mm· Đột quỵ180mm· Áp suất làm việc25/40 MPa· Cân nặng124 kg· Bản vẽ sốQAY220.12/13A-00· Thép hợp kim loại 35CrMo · Nhà máy đạt tiêu chuẩn ISO 9001 · MOQ 1 pc · Có sẵn hành trình tùy chỉnh · Báo giá trong vòng 24 giờ.

Đường kính Φ200 · Thanh Φ100 · 25/40 MPa · Nhà máy OEM

Cần cẩu xi lanh thủy lực đối trọng choCần Cẩu Di Động Và Thiết Bị Cảng - Hành Trình Tùy Chỉnh, Báo Giá 24 Giờ

Raydafon sản xuất xi lanh thủy lực đối trọng của cần cẩu giúp giữ cho cần cẩu của bạn được cân bằng khi tải di chuyển. Được chế tạo từ thép hợp kim cường độ cao với xử lý bề mặt mạ crom hoặc chống ăn mòn, nó mang lại lực ổn định, kiểm soát độ lắc cần trục ±1° và tiết kiệm năng lượng hơn 15% so với xi lanh thông thường ở mức tải tương đương. Nhà máy cung cấp trực tiếp từ Ninh Ba, Trung Quốc - Kiểm soát quy trình ISO 9001, MOQ 1 mảnh, hành trình tùy chỉnh và giao diện lắp đặt có sẵn.

Chán)
Φ200 mm
Thanh (d)
Φ100 mm
Đột quỵ (S)
180mm
Khoảng cách cài đặt
530mm
Áp suất làm việc
25/40 MPa
Cân nặng
124 kg
Bản vẽ số
QAY220.12/13A-00
MOQ
1 mảnh

Xi lanh thủy lực đối trọng của cần trục hoạt động như thế nào trên cần cẩu của bạn

Xi lanh thủy lực đối trọng là thiết bị truyền động cốt lõi của hệ thống đối trọng của cần cẩu di động. Khi cần kéo dài ra, xi lanh sẽ di chuyển khối đối trọng theo thời gian thực để giữ trọng tâm của cần trục bên trong vỏ an toàn. Không có nó, cần trục sẽ dựa vào một đối trọng cố định - nghĩa là khả năng nâng bị giảm hoặc khung gầm phải nặng hơn mức cần thiết.

Xi lanh đối trọng của Raydafon hoạt động với hệ thống điều khiển thủy lực của cần cẩu để chuyển tín hiệu cảm biến hoặc tín hiệu vận hành sang định vị đối trọng chính xác. Kết quả là chuyển động cần cẩu mượt mà hơn, ít lắc lư hơn khi nâng vào những ngày có gió và ít bị tắt máy đột xuất do cảnh báo mất cân bằng hơn. Đối với người mua tìm nguồn cung ứngxi lanh thủy lực công nghiệp, đây là thành phần ảnh hưởng trực tiếp nhất đến thời gian chu kỳ và giới hạn an toàn.

Nếu cần cẩu của bạn sử dụng chức năng đối trọng khác - ví dụ như hệ thống cần trục nâng - hãy so sánhcẩu luuff xi lanh thủy lựchoặc duyệt toàn bộcần cẩu di động phạm vi xi lanh thủy lựctrước khi lựa chọn.

Thông số kỹ thuật xi lanh thủy lực đối trọng cần cẩu

Mô hình tiêu chuẩn dưới đây bao gồm hầu hết các hệ thống đối trọng cần cẩu di động 200–220 tấn. Lỗ khoan, hành trình và khoảng cách lắp tùy chỉnh có sẵn - hãy gửi bản vẽ của bạn và chúng tôi sẽ gửi lại đề xuất về kích thước trong vòng 24 giờ.

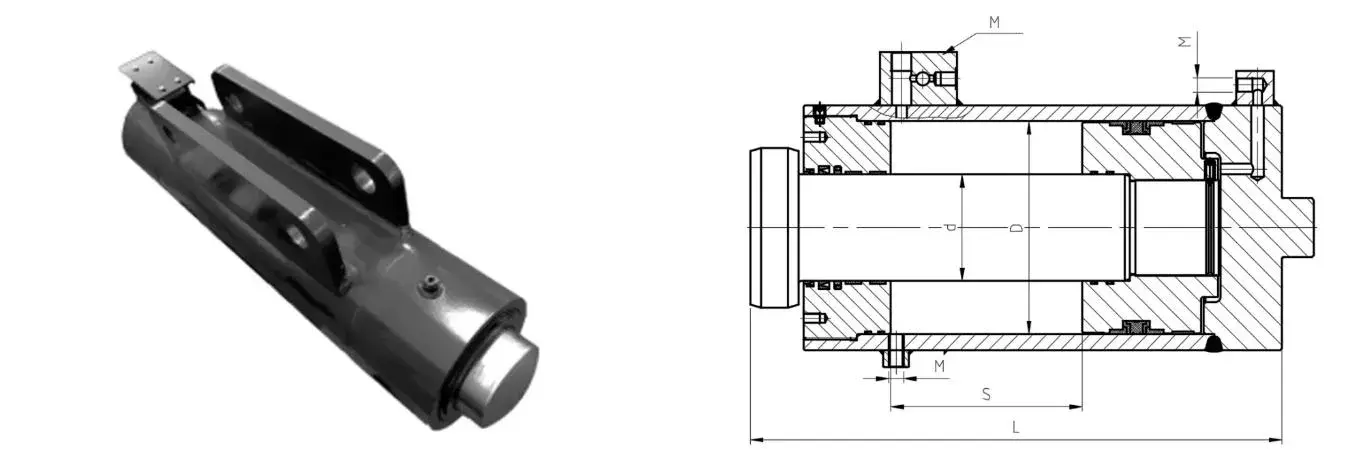

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Bản vẽ kích thước xi lanh thủy lực đối trọng của cần trục — QAY220.12/13A-00

Xi lanh thủy lực đối trọng cần trục tiêu chuẩn - Dữ liệu kỹ thuật
Tên xi lanh Bản vẽ số Chán Thanh d Đột quỵ S Khoảng cách cài đặt L Áp suất làm việc Giao diện M Cân nặng
Xi lanh thủy lực đối trọng QAY220.12/13A-00 Φ200 mm Φ100 mm 180mm 530mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Đường kính Φ200 mm Thanh Φ100 mm Hành trình 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Không phải kích thước bạn cần? Chúng tôi cũng chế tạo các xi lanh đối trọng tùy chỉnh cho các loại trọng tải cần cẩu khác. Gửi giao diện lỗ khoan, hành trình, áp suất và lắp đặt — hoặc đơn giản là chuyển tiếp số bản vẽ của bạn — và các kỹ sư của chúng tôi sẽ xác nhận sự trùng khớp.

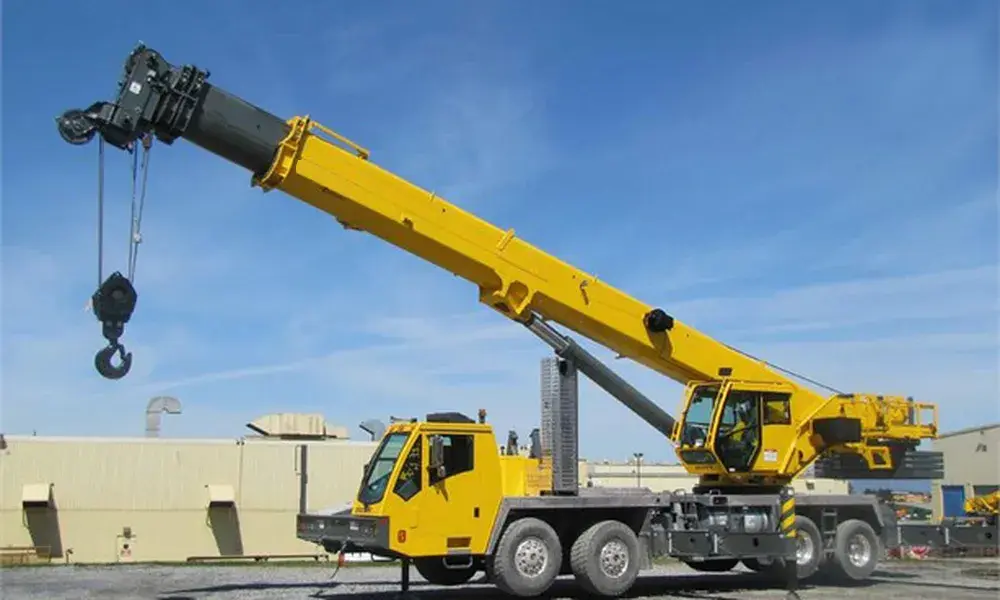

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Tại sao các kỹ sư mua sắm chọn xi lanh đối trọng Raydafon

Ba lý do thương mại thúc đẩy các đơn đặt hàng lặp lại:khoảng thời gian phục vụ dài hơn, lao động bảo trì thấp hơn và lực tạo ra ổn định trong toàn bộ hành trình.

01

Thân thép hợp kim cường độ cao

Chịu được áp suất cao và tải nặng mà không bị biến dạng khi làm việc liên tục. Bề mặt mạ crôm hoặc lớp phủ chống ăn mòn xử lý các điều kiện ẩm ướt, phun muối và bụi bẩn.

02

Định vị chính xác

Hoạt động với hệ thống điều khiển thủy lực của cần trục để vận chuyển trơn tru — tái định vị đối trọng nhanh chóng trong quá trình nâng và điều chỉnh cân bằng ở mức milimet trong quá trình định vị chính xác.

03

Cài đặt mô-đun

Phù hợp với các điểm lắp cần cẩu hiện có mà không cần sửa đổi quy mô lớn. Các vòng đệm và cổng dịch vụ có thể tiếp cận được bằng các công cụ tiêu chuẩn — hầu hết việc thay thế vòng đệm đều hoàn tất trong vòng 30 phút tại chỗ.

04

Năng lượng hiệu quả

Lực đầu ra điều chỉnh theo thời gian thực với điều kiện làm việc. So với các xi lanh thông thường có độ bền tương đương, mức tiêu thụ năng lượng giảm hơn 15%.

Ứng dụng: Nơi người mua lắp đặt các xi lanh này

Xi lanh thủy lực đối trọng được chỉ định ở bất kỳ vị trí nào cần trục phải giữ thăng bằng trong khi tải hoặc vị trí cần cẩu thay đổi. Các cài đặt điển hình bao gồm:

Cần cẩu container cảng Cần cẩu đưa tàu vào bờ Cần Cẩu Tháp Cần cẩu di động trên mọi địa hình Cần cẩu bánh xích Cần cẩu lắp đặt tuabin gió Trang bị thiết bị nặng Lắp dựng kết cấu thép Nâng tòa nhà tiền chế Cổng trục nhà máy đóng tàu

Cần một chức năng cần cẩu liên quan? Xem lại đầy đủloạt xi lanh thủy lực cần cẩu di độnghoặcphạm vi xi lanh thủy lực kính thiên văncho các ứng dụng mở rộng bùng nổ.

Xi lanh đối trọng tùy chỉnh - OEM, Nhãn hiệu riêng và Sản xuất dựa trên bản vẽ

Raydafon là nhà sản xuất xi lanh thủy lực OEM, không phải công ty thương mại. Việc tùy chỉnh diễn ra bên trong cơ sở đạt tiêu chuẩn ISO 9001 của chúng tôi ở Ninh Ba, Trung Quốc — cùng dây chuyền sản xuất xi lanh tiêu chuẩn của chúng tôi.

A

Kích thước lỗ khoan và thanh

Từ lỗ khoan Φ40 mm đến Φ400 mm. Thanh mạ crom cứng với đường kính tùy chỉnh và độ nhám bề mặt.

B

Đột quỵ & lắp đặt

Chiều dài hành trình tùy chỉnh, khoảng cách lắp đặt, lỗ chốt, mặt bích hoặc lắp trục theo yêu cầu.

C

Áp lực & Con dấu

Áp suất làm việc lên tới 40 MPa trở lên. Nhãn hiệu con dấu phù hợp với nhiệt độ hoạt động và chất lỏng của bạn.

D

Lớp phủ & Đánh dấu

Mạ Chrome, sơn hoặc sơn chống ăn mòn. Bảng tên và nhãn hiệu riêng có sẵn.

Gửi bản vẽ PDF, DWG, DXF hoặc STEP với giao diện áp suất làm việc, lưu lượng và lắp đặt của bạn. Các kỹ sư của chúng tôi gửi lại đề xuất kích thước và giá xuất xưởng trong vòng 24 giờ.

Kiểm soát chất lượng, chứng nhận và bảo hành 12 tháng

Mỗi xi lanh đối trọng đều trải qua một lộ trình kiểm tra được ghi lại trước khi giao hàng - dấu vết bằng chứng mà người mua ở nước ngoài dựa vào để được nhà cung cấp phê duyệt và kiểm tra khi đến.

  • Quy trình sản xuất được chứng nhận ISO 9001
  • Hồ sơ xác minh thép đến và xử lý nhiệt
  • Báo cáo mài giũa lỗ khoan, độ dày thanh chrome và độ nhám bề mặt
  • Kiểm tra áp suất ở áp suất làm việc định mức 1,5× trước khi đóng gói
  • Kiểm tra độ kín, hành trình và kích thước lắp đặt
  • Bảo hành giới hạn 12 tháng đối với lỗi sản xuất

Cách đặt hàng: MOQ, Thời gian giao hàng, Đóng gói và Vận chuyển

MOQ

1 mảnh

Kích thước tiêu chuẩn vận chuyển từ 1 chiếc. Định giá số lượng từ 20 chiếc cho các dự án OEM.

CHỈ HUY

15 – 30 ngày

Sau khi xác nhận vẽ và đặt cọc. Thiết kế tùy chỉnh có thể kéo dài đến 45 ngày.

ĐÓNG GÓI

Vỏ gỗ

Màng chống gỉ VCI, chất hút ẩm, pallet tùy chỉnh cho lỗ khoan lớn. Bao bì tiêu chuẩn xuất khẩu.

TÀU THỦY

Đường biển / Hàng không / Tốc hành

Điều kiện EXW, FOB, CIF và DDP. Chứng từ xuất khẩu đầy đủ: CI, PL, CO, Form A/E, giấy chứng nhận nguyên vật liệu.

Xi lanh thủy lực đối trọng của cần cẩu - Câu hỏi thường gặp của người mua

Chức năng của xi lanh thủy lực đối trọng cần cẩu là gì?

Nó di chuyển khối đối trọng theo thời gian thực để giữ trọng tâm của cần trục bên trong phạm vi an toàn khi cần kéo dài ra hoặc tải trọng di chuyển. Điều này cho phép khung gầm nhẹ hơn có thể nâng cùng một tải trọng, giảm rung lắc cần trục và loại bỏ tình trạng ngừng hoạt động do cảnh báo mất cân bằng.

Thông số kỹ thuật tiêu chuẩn của xi lanh đối trọng cần cẩu của bạn là gì?

Đường kính Φ200 mm, thanh Φ100 mm, hành trình 180 mm, khoảng cách lắp đặt 530 mm, áp suất làm việc 25 MPa và 40 MPa, giao diện 3-G1/4 · M20×1.5 · 2-M14×1.5, trọng lượng 124 kg. Số bản vẽ QAY220.12/13A-00.

Bạn có thể tùy chỉnh giao diện lỗ khoan, hành trình và lắp đặt không?

Đúng. Chúng tôi chế tạo các xi lanh đối trọng tùy chỉnh có lỗ khoan từ Φ40 mm đến Φ400 mm, hành trình tùy chỉnh và khoảng cách lắp đặt, lỗ chốt hoặc lắp mặt bích cũng như bất kỳ ren giao diện cần thiết nào. Gửi bản vẽ PDF, DWG, DXF hoặc STEP và chúng tôi sẽ báo giá trong vòng 24 giờ.

Áp suất làm việc tối đa là bao nhiêu?

Mô hình tiêu chuẩn được đánh giá là 25 MPa liên tục và đỉnh 40 MPa. Xếp hạng áp suất cao hơn có sẵn theo yêu cầu với lựa chọn con dấu phù hợp và độ dày thanh crôm.

Moq, thời gian giao hàng và bảo hành là gì?

MOQ 1 mảnh cho kích thước tiêu chuẩn. Thời gian thực hiện 15-30 ngày sau khi xác nhận và đặt cọc. Bảo hành giới hạn 12 tháng đối với các lỗi sản xuất. Chứng từ xuất khẩu đầy đủ được cung cấp kèm theo mỗi lô hàng.

Những mẫu cầu trục nào sử dụng xi lanh đối trọng này?

Nó được thiết kế cho cần cẩu di động loại QAY220 và cần cẩu địa hình tương đương 200–220 tấn. Chúng tôi cũng cung cấp xi lanh đối trọng cho các hạng trọng tải khác - gửi mẫu cầu trục và số bản vẽ của bạn để kiểm tra tính tương thích.

Làm cách nào để lắp đặt xi lanh đối trọng trên cần cẩu hiện có?

Xi lanh sử dụng thiết kế lắp đặt mô-đun phù hợp với các điểm lắp cần cẩu hiện có mà không cần sửa đổi lớn. Xác nhận đường kính chốt lắp, khoảng cách lắp đặt và giao diện thủy lực trước khi đặt hàng. Bản vẽ lắp đặt chi tiết được cung cấp kèm theo lô hàng. Các kỹ sư của chúng tôi cũng có thể xem xét kế hoạch lắp đặt của bạn trước khi giao hàng.

Tôi có thể đặt hàng mẫu trước khi đặt hàng số lượng lớn không?

Đúng. Đơn đặt hàng mẫu được chấp nhận cho kích thước tiêu chuẩn. Chi phí mẫu và cước vận chuyển được trích dẫn riêng và có thể được ghi có vào đơn đặt hàng số lượng lớn đầu tiên.

Yêu cầu báo giá xi lanh đối trọng của cần cẩu

Gửi mô hình cần cẩu, số bản vẽ hoặc áp suất làm việc của bạn. Các kỹ sư của chúng tôi trả lời trong vòng 24 giờ với đề xuất về kích thước và giá xuất xưởng.
