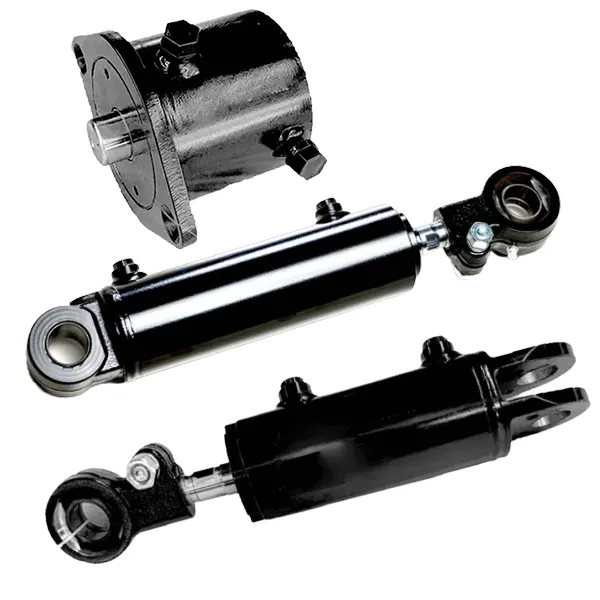

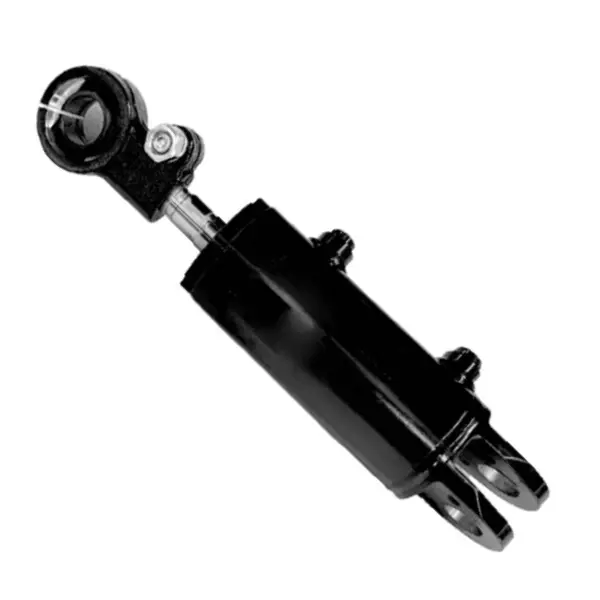

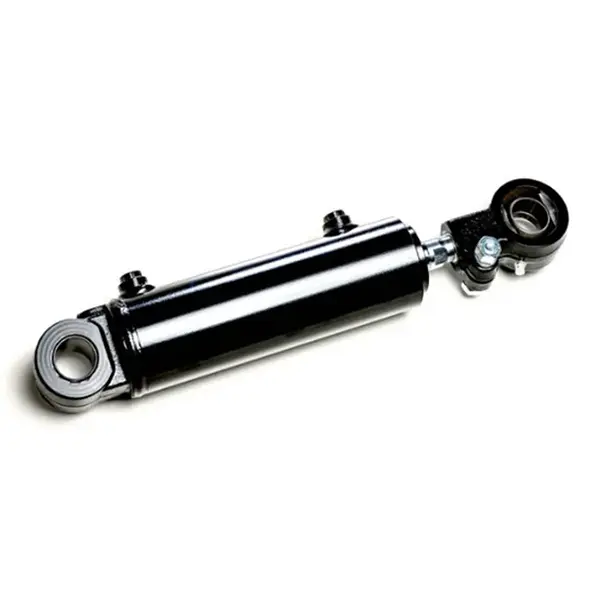

Xi lanh nghiêng xe nâng
  • Xi lanh nghiêng xe nângXi lanh nghiêng xe nâng
  • Xi lanh nghiêng xe nângXi lanh nghiêng xe nâng
  • Xi lanh nghiêng xe nângXi lanh nghiêng xe nâng

Xi lanh nghiêng xe nâng

Xi lanh nghiêng xe nâng Raydafon là xi lanh thủy lực được thiết kế tùy chỉnh để điều khiển độ nghiêng cột nâng trên xe nâng 1,5-18 tấn. Được sản xuất từ ​​​​thép cường độ cao với piston, thân xi lanh, thanh truyền và bộ đệm phù hợp. Áp suất làm việc 7-14 MPa, không có biến động áp suất khi có tải. Đường kính lỗ khoan tiêu chuẩn 60-100 mm, đường kính thanh 25-40 mm, hành trình 32-193 mm. Việc cố định bằng vít và kết nối vòng giữ cho phép thay phớt dầu trong vài phút mà không cần tháo cột. Thích hợp làm kho bãi, nhà xưởng, bến cảng. Khoảng cách khoan, hành trình và lắp đặt tùy chỉnh có sẵn cho các thương hiệu xe nâng OEM. MOQ 50 đơn vị, thời gian giao hàng số lượng lớn 25-35 ngày. Gửi model xe nâng, yêu cầu về đường kính/hành trình và số lượng để báo giá.
Raydafon OEM · Phụ tùng xe nâng

Xi lanh nghiêng xe nâng tùy chỉnh cho xe nâng 1,5-18 tấn - Nhà sản xuất OEM Cung cấp trực tiếp

Xy lanh nghiêng xe nâng là bộ phận thủy lực điều khiển độ nghiêng tiến và lùi của khung nâng và càng nâng. Raydafon sản xuất xi lanh nghiêng cho xe nâng 1,5-18 tấn sử dụng thép cường độ cao và bộ pít-tông / thanh / vòng đệm phù hợp. Áp suất làm việc ổn định ở mức 7-14 MPa khi có tải. Việc cố định bằng vít và kết nối vòng giữ cho phép thay phớt dầu trong vài phút mà không cần tháo cột. Thích hợp cho việc xếp hàng vào kho, nâng hạ nhà máy và luân chuyển cảng.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tấn
7-14 MPa Áp suất làm việc
Φ60-100mm Đường kính lỗ khoan
Φ25-40mm Đường kính thanh
32-193 mm Đột quỵ
3,4-22 kg Đơn vị trọng lượng
Giải phẫu sản phẩm

Bên trong xi lanh nghiêng - 25 bộ phận phù hợp

Xi lanh không được lắp ráp từ phần cứng thông thường. Pít-tông, thân xi-lanh, cần pít-tông và bộ vòng đệm được khớp thành một bộ, tương tự như cách một thợ lắp có kinh nghiệm hoàn thiện thủ công một cặp khớp. Đó là lý do tại sao xi lanh chạy ổn định dưới áp suất cao trong nhiều năm mà không bị mất áp suất tuyến.

Các trọng tải xe nâng khác nhau sử dụng đường kính trong và hành trình bên trong khác nhau nên kiểu xi lanh nghiêng phải phù hợp với xe tải. Raydafon dự trữ và sản xuất bảy mẫu tiêu chuẩn từ QA20V500 đến A45M300 và có thể tạo ra một mẫu tùy chỉnh dựa trên bản vẽ của khách hàng. Đối với những xe tải cần chức năng nâng thẳng đứng, Raydafon cũng sản xuấtXi lanh nâng xe nâng.

Forklift tilt cylinder parts anatomy
Sơ đồ các bộ phận được đánh số - 25 bộ phận phù hợp

Danh sách thành phần 25 phần

Các bộ phận được đánh số bên dưới để phù hợp với chế độ xem đã được giải phóng. Các số từ 1-25 tương ứng với sơ đồ trên.

01Xi lanh nhà ở assy
02Thanh pít-tông
03Pít-tông
04đai ốc lục giác
05Ghim của Cotter
06Vòng chữ O
07Vòng sau
08Bịt lỗ
09Vòng đeo
10Hướng dẫn Bush
11Cây lau bụi
12Vòng chữ U
13Dấu thanh
14Du Bush
15Vòng chữ O
16Dây tròn
17Vòng chìa khóa
18Vòng tròn cho trục
19Cắm
20Khoan
21núm vú mỡ
22bu lông
23Máy giặt mùa xuân
24Hạt
25Vòng bi cầu

Ma trận mô hình tiêu chuẩn — Kết hợp bảy lỗ khoan/hành trình

Chọn mô hình phù hợp với trọng tải xe nâng và kiểu lắp đặt của bạn hoặc gửi bản vẽ OEM của bạn để có bản dựng tùy chỉnh. Tất cả các mẫu được liệt kê dưới đây đều có chung cấu trúc pít-tông / thanh / con dấu phù hợp.

Số bản vẽ lỗ khoan ΦD Thanh Φd Đột quỵ S Cài đặt. L Áp lực Cảng Cân nặng
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1.5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1.5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1.5 22 kg

Không thể tìm thấy mô hình của bạn? Gửi số bản vẽ OEM hoặc mẫu vật lý. Các kỹ sư đảo ngược của Raydafon, tạo ra một mẫu và báo giá lô trên cùng một bản vẽ. Để biết phạm vi xi lanh thủy lực xe nâng rộng hơn, hãy xemXi lanh thủy lực xe nângloại.

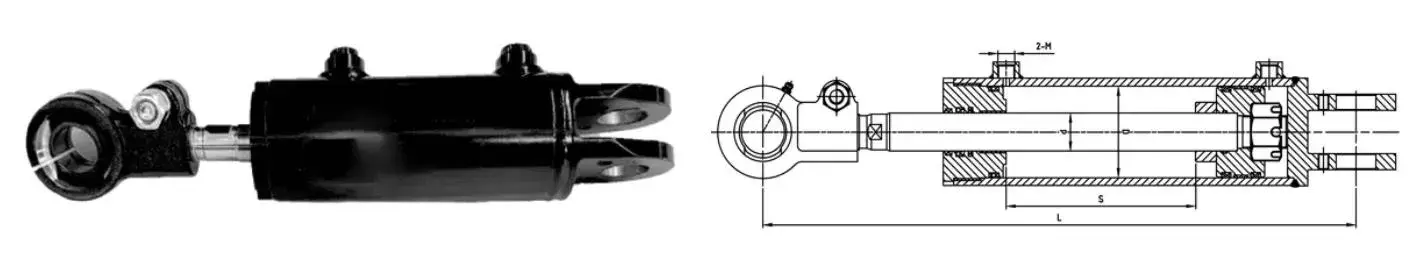

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 thì

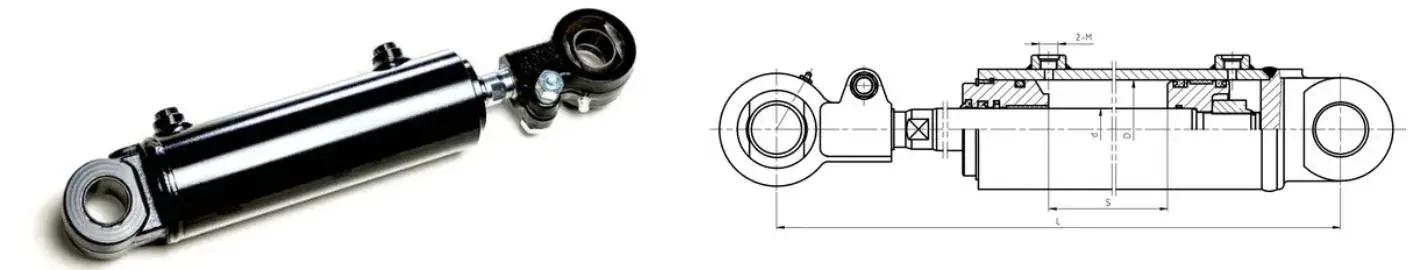

Forklift tilt cylinder dimension drawing 2
Model S16N450 / RTE35M300 / A15N450

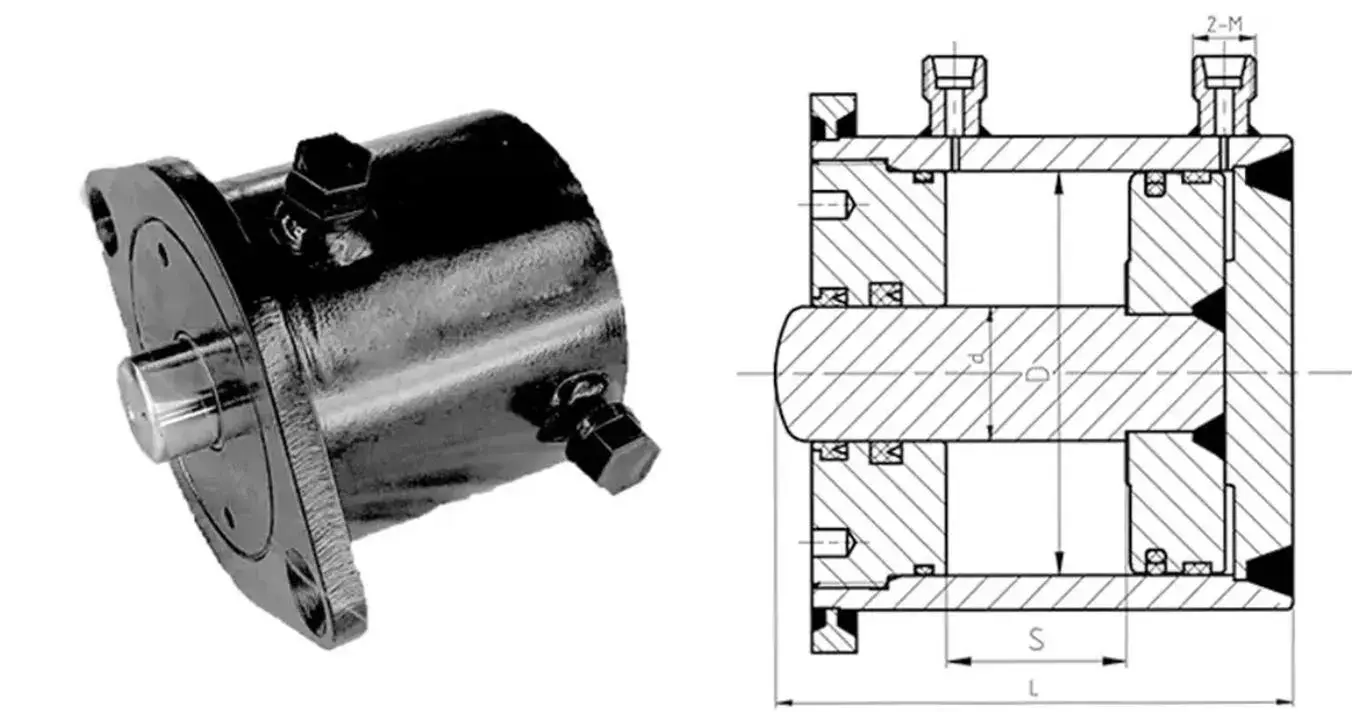

Forklift tilt cylinder dimension drawing 3
Model A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Tổng quan về cài đặt - kiểu lắp và kích thước giao diện
Nguyên tắc làm việc

Xi lanh nghiêng di chuyển cột buồm như thế nào

Xy lanh nghiêng đẩy piston theo chuyển động tịnh tiến làm cho cột nghiêng về phía trước và phía sau. Dầu thủy lực đi vào qua một trong hai cửa ở chân trụ; cần piston kéo dài ra và đẩy cột buồm về phía trước, hoặc rút lại và kéo cột buồm về phía sau. Khác với các bộ phận thủy lực khác, xi lanh này chạy êm theo cả hai hướng vì bề mặt lỗ khoan và thanh truyền được khớp với bộ phốt.

Đối với hàng hóa nặng hoặc không đều, người vận hành sử dụng chức năng nghiêng để cân bằng tải trước khi nâng. Kiểm soát góc chính xác là yếu tố ngăn chặn tải trọng bị dịch chuyển và giữ cho xe tải ổn định. Raydafon kiểm tra xi lanh nghiêng dưới áp suất làm việc 7-14 MPa để xác nhận rằng phản hồi vẫn mượt mà ở mức đầy tải.

Ưu điểm của xi lanh nghiêng xe nâng Raydafon

01

Ổn định dưới áp suất cao

Bộ pít-tông, thanh truyền và vòng đệm phù hợp giữ áp suất ổn định ở mức 7-14 MPa. Không có biến động khi tải nặng hoặc trong ca làm việc kéo dài.

02

Hợp chất bịt kín chống mài mòn

Phớt được làm từ hợp chất chống mài mòn, ít rò rỉ dầu và độ mài mòn thấp. Đáng tin cậy trong kho bụi hoặc môi trường ẩm ướt.

03

Thiết kế bảo trì nhanh

Việc cố định bằng vít và kết nối vòng giữ cho phép thay phớt dầu trong vài phút. Không cần phải tháo toàn bộ cột buồm ra khỏi xe tải.

04

Bảy mô hình tiêu chuẩn

Đường kính Φ60 đến Φ100, thanh Φ25 đến Φ40, hành trình 32 đến 193 mm. Bao gồm hầu hết các ứng dụng xe nâng 1,5-18 tấn mà không cần đặt hàng dụng cụ tùy chỉnh.

05

Hỗ trợ OEM

Gửi nhãn hiệu và mẫu xe nâng hoặc số bản vẽ. Raydafon thiết kế ngược, lấy mẫu và báo giá một lô tùy chỉnh trên cùng một bản vẽ.

06

Nhà máy cung cấp trực tiếp

Được sản xuất tại nhà máy riêng của Raydafon. Khách hàng giao dịch với nhà sản xuất chứ không phải nhà kinh doanh. Phản hồi sau bán hàng nhanh và chất lượng lô ổn định.

Xi lanh nghiêng xe nâng được sử dụng ở đâu

  • A
    Kho bốc xếp

    Tải container, chọn pallet và chuyển kệ khi người vận hành cần cân bằng tải trước khi nâng. Kiểm soát góc chính xác ngăn chặn sự dịch chuyển hàng hóa.

  • B
    Hoạt động nâng hạ nhà máy

    Tải trọng công nghiệp nặng hoặc không đều trong đó xe nâng cần nghiêng khung nâng về phía trước hoặc phía sau để cân bằng tải trong chu kỳ nâng.

  • C
    Doanh thu cảng và logistics

    Môi trường chu trình nặng liên tục trong đó xi lanh nghiêng hoạt động hàng nghìn chu kỳ mỗi ca. Các con dấu phù hợp và độ mài mòn thấp giúp nó hoạt động mà không bị rò rỉ.

  • D
    Phân phối hậu mãi và phụ tùng

    Các đại lý xe nâng và nhà cung cấp dịch vụ hậu mãi cần xi lanh nghiêng tương đương OEM đáng tin cậy cho xe tải 1,5-18 tấn. Kho hàng và sản xuất tùy chỉnh đều có sẵn.

Bảng thông số kỹ thuật đặt hàng

Bảo hiểm trọng tải
Xe nâng 1,5 đến 18 tấn
Áp suất làm việc
7-14 MPa (cao điểm được thử nghiệm lên tới 18,1 MPa trên một số kiểu máy được chọn)
Đường kính lỗ khoan
Φ60 đến Φ100mm
Đường kính thanh
Φ25 đến Φ40mm
Đột quỵ
32 đến 193mm
Khoảng cách lắp đặt
109 đến 565mm
Đơn vị trọng lượng
3,4 đến 22 kg
Cổng/giao diện
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Cuộc họp
Cố định vít + kết nối vòng giữ để thay thế phớt nhanh
Bộ con dấu
Gạt bụi, vòng chữ U, vòng bịt thanh, vòng bịt lỗ, vòng sau, vòng chữ O, vòng chống mòn, ống lót du
Tùy chỉnh
Tùy chỉnh lỗ khoan, thanh, hành trình, khoảng cách lắp đặt, loại cổng; Bao bì OEM và nhãn hiệu riêng
MOQ
50 chiếc mỗi mô hình
Thời gian dẫn số lượng lớn
25-35 ngày sau khi gửi tiền và phê duyệt bản vẽ
Cơ sở báo giá
Model và trọng tải xe nâng, yêu cầu về đường kính/hành trình, kích thước cảng, số lượng, cảng đích

Đơn hàng của bạn di chuyển như thế nào qua Raydafon

  1. 01

    Tóm tắt ứng dụng

    Gửi nhãn hiệu và model xe nâng, trọng tải, đường kính/thanh/hành trình cần thiết, kích thước cổng, số lượng và cảng đích.

  2. 02

    Lựa chọn mô hình

    Raydafon xác nhận xem mô hình tiêu chuẩn (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) có phù hợp hay không hoặc cần có bản dựng tùy chỉnh.

  3. 03

    Phê duyệt mẫu và bản vẽ

    Đối với các bản dựng tùy chỉnh, Raydafon thiết kế ngược bộ phận OEM, tạo mẫu và xác nhận lỗ khoan, hành trình, khoảng cách lắp đặt và kích thước cổng với người mua.

  4. 04

    Gia công thân xi lanh và thanh

    Thân xi lanh bằng thép cường độ cao được mài giũa đến mức chịu đựng. Thanh piston được mài và mạ crom cứng để chống mài mòn.

  5. 05

    Kiểm tra lắp ráp và áp suất

    Pít-tông, vòng đệm, ống lót dẫn hướng và lỗ khoan được lắp ráp. Xi lanh được kiểm tra áp suất để phát hiện rò rỉ và hành trình trơn tru ở áp suất định mức.

  6. 06

    Đóng gói và vận chuyển

    Xi lanh được đóng gói trong hộp gỗ có bôi dầu chống rỉ và có nắp bảo vệ đầu cuối. Vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh kèm theo phiếu đóng gói, hóa đơn và báo cáo kiểm tra.

Hỗ trợ tài liệu và chất lượng

  • ✓
    Giấy chứng nhận vật liệu

    Giấy chứng nhận vật liệu thân xi lanh và thanh, bảng dữ liệu hợp chất con dấu được cung cấp cùng với mỗi lô hàng.

  • ✓
    Báo cáo kiểm tra áp suất

    Mỗi xi lanh được kiểm tra áp suất ở áp suất định mức trước khi đóng gói. Rò rỉ, độ trơn của hành trình và khớp cổng được ghi lại.

  • ✓
    Hồ sơ kiểm tra kích thước

    Kích thước lỗ khoan, thanh, hành trình, khoảng cách lắp đặt và cổng được ghi lại theo thông số kỹ thuật đặt hàng hoặc bản vẽ của khách hàng.

  • ✓
    Đóng gói xuất khẩu

    Vỏ gỗ có phủ dầu chống gỉ và có nắp bảo vệ 2 đầu. Các lô xi lanh lớn được xếp chồng lên nhau và đóng đai để vận chuyển bằng đường biển.

Câu hỏi thường gặp

Xi lanh nghiêng xe nâng là gì?

Xi lanh nghiêng xe nâng là một xi lanh thủy lực điều khiển độ nghiêng tiến và lùi của khung nâng và càng nâng. Nó là một trong những thành phần cốt lõi của hệ thống thủy lực xe nâng, cùng với xi lanh nâng và xi lanh lái. Khi người vận hành di chuyển cần nghiêng, hình trụ sẽ kéo dài hoặc thu lại, làm quay cột buồm quanh trục dưới cùng của nó và thay đổi góc càng nâng.

Raydafon bao gồm phạm vi trọng tải nào?

Raydafon sản xuất xi lanh nghiêng xe nâng cho xe nâng từ 1,5 tấn đến 18 tấn. Các mẫu tiêu chuẩn bao gồm đường kính lỗ khoan từ Φ60 mm đến Φ100 mm, đường kính thanh từ Φ25 mm đến Φ40 mm và hành trình từ 32 mm đến 193 mm. Lỗ khoan và hành trình tùy chỉnh có sẵn cho các thương hiệu xe nâng OEM.

Áp suất làm việc mà xi lanh có thể chịu được là bao nhiêu?

Xi lanh được định mức cho áp suất làm việc 7-14 MPa trên phạm vi mô hình tiêu chuẩn, với khả năng chịu áp suất cao nhất được thử nghiệm ở mức 18,1 MPa trên các mô hình cụ thể như S16N450-600000-001Z và RTE35M300-600000-500.

Những vật liệu và con dấu được sử dụng?

Vỏ xi lanh và thanh piston được làm từ thép cường độ cao. Bộ phớt bao gồm gạt bụi, vòng chữ U, vòng đệm thanh, vòng bịt lỗ, vòng đệm phía sau, vòng chữ O, vòng chống mòn và ống lót du. Các con dấu sử dụng hợp chất chống mài mòn, giúp giảm rò rỉ dầu và độ mài mòn thấp trong nhà kho bụi bặm hoặc môi trường ẩm ướt.

Việc bảo trì khó khăn như thế nào?

Xi lanh sử dụng vít cố định và kết nối vòng giữ. Nhân viên bảo trì có thể thay thế phớt dầu hoặc khắc phục sự cố xi lanh bằng cách tháo các vít và tháo vòng giữ. Việc này có thể được thực hiện trong vài phút mà không cần tháo toàn bộ khung nâng ra khỏi xe nâng.

Raydafon có thể sản xuất xi lanh OEM cho một thương hiệu xe nâng cụ thể không?

Đúng. Raydafon hỗ trợ sản xuất OEM dựa trên bản vẽ của khách hàng hoặc mẫu hiện có. Gửi nhãn hiệu và kiểu xe nâng, đường kính lỗ khoan, đường kính thanh, hành trình, khoảng cách lắp đặt, kích thước và số lượng cổng và Raydafon sẽ báo giá một xi lanh nghiêng tùy chỉnh.

Moq và thời gian giao hàng là gì?

MOQ là 50 đơn vị cho mỗi mô hình. Thời gian giao hàng số lượng lớn là 25-35 ngày sau khi ký gửi và phê duyệt bản vẽ, tùy thuộc vào độ phức tạp của mô hình và số lượng đặt hàng.

Làm cách nào để yêu cầu báo giá?

Gửi mô hình xe nâng và trọng tải của bạn, đường kính lỗ khoan yêu cầu, đường kính thanh, hành trình, khoảng cách lắp đặt, kích thước cổng, số lượng và cổng đích. Raydafon sẽ trả lời kèm theo báo giá FOB Ninh Ba, thời gian giao hàng và chi tiết đóng gói.

Bạn đã sẵn sàng tìm nguồn xi lanh nghiêng xe nâng tùy chỉnh chưa?

Gửi mẫu xe nâng và trọng tải, yêu cầu về đường kính/hành trình, kích thước cổng và số lượng đặt hàng. Raydafon sẽ xác nhận mô hình hoặc thiết kế một bản dựng tùy chỉnh, sau đó đưa ra báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.

Yêu cầu báo giá ngay
Gửi yêu cầu
