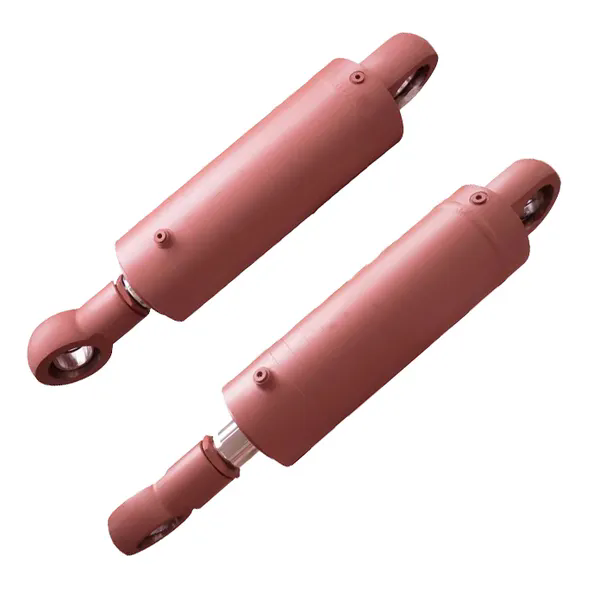

Áp suất vận hành tác động như thế nào đến thiết kế xi lanh thủy lực?

Công ty TNHH Tập đoàn Công nghệ Raydafonđã dành hai thập kỷ để tinh chỉnh mối quan hệ giữa áp suất và hiệu suất xi lanh. Áp suất vận hành không chỉ là một con số trên tờ thông số kỹ thuật — nó là lực chính quyết định việc lựa chọn vật liệu, độ dày thành, cấu trúc phốt và thậm chí cả cách xử lý bề mặt thanh. Khi xi lanh thủy lực phải đối mặt với áp suất cao hơn, mọi bộ phận phải được thiết kế lại để chứa lực đó một cách an toàn và hiệu quả. Các kỹ sư của chúng tôi thường nói rằng áp suất xác định đặc tính của xi lanh thủy lực: hệ thống áp suất thấp ưu tiên chi phí, trong khi thiết kế áp suất cao đòi hỏi chuyên môn luyện kim và dung sai ở mức micron.

Về mặt thực tế, câu hỏi “Áp suất vận hành ảnh hưởng như thế nào đến thiết kế xi lanh thủy lực?” được trả lời bằng cách kiểm tra sự phân bố ứng suất, tuổi thọ mỏi và động lực học chất lỏng. Ví dụ, một xi lanh được đánh giá ở mức 250 bar yêu cầu thùng có cường độ năng suất cao hơn đáng kể so với phiên bản 100 bar. Nhà máy của chúng tôi tạiRaydafon sử dụng phân tích phần tử hữu hạn để lập bản đồ các điểm nóng ứng suất. Trong bài viết này, chúng ta sẽ tìm hiểu các thông số, bảng vật liệu và logic kỹ thuật chính xác liên kết áp suất vận hành với một động cơ mạnh mẽ.xi lanh thủy lựcthiết kế. Chúng tôi cũng sẽ chia sẻ danh sách thực tế về cách nhóm của chúng tôi tùy chỉnh các trụ cho các ứng dụng khai thác, ngoài khơi và di động.

Tại sao áp suất vận hành lại quyết định việc lựa chọn vật liệu cho xi lanh thủy lực?

Vật liệu của xi lanh thủy lực là tuyến phòng thủ đầu tiên chống lại lực cực lớn do chất lỏng điều áp tạo ra. Khi áp suất vận hành tăng lên, ứng suất lên thùng xi lanh (ứng suất vòng) và nắp cuối tăng tuyến tính. Đối với một xi lanh có đường kính trong 100 mm, việc tăng áp suất từ ​​160 bar lên 320 bar sẽ làm tăng gấp đôi lực cố gắng làm nổ thùng. Do đó, nhà máy của chúng tôi chỉ cung cấp các loại thép cao cấp như E355 hoặc 27SiMn cho dòng áp suất trung bình, trong khi đối với áp suất cực cao (trên 400 bar), chúng tôi chuyển sang các hợp kim crom-molypden như 4140 hoặc 4340, được xử lý nhiệt để đạt được cường độ chảy vượt quá 750 MPa.

Các tính chất vật liệu chính bị ảnh hưởng bởi áp suất

• Độ bền kéo:Cường độ chảy tối thiểu phải vượt quá ứng suất gây ra bởi áp suất vận hành tối đa, có xét đến hệ số an toàn (thường là 2,5:1 đến 4:1).
• Khả năng hàn:Thép cường độ cao thường cần gia nhiệt trước và xử lý sau hàn để ngăn ngừa nứt - rất quan trọng để giữ áp suất.
• độ cứng:Đối với áp suất trên 300 bar, bề mặt bên trong có thể yêu cầu làm cứng cảm ứng để chống lại mối hàn vi mô từ các chất gây ô nhiễm.
• Độ bền mỏi:Chu kỳ áp suất gây ra hư hỏng dần dần; các vật liệu có cấu trúc hạt mịn (như những vật liệu được Raydafon Technology Group Co., Limited sử dụng) chống lại sự hình thành vết nứt.

Nhóm thiết kế của chúng tôi sử dụng bảng dưới đây làm tài liệu tham khảo nhanh trong giai đoạn báo giá ban đầu. Nó cho thấy áp suất vận hành làm thay đổi cấp độ vật liệu như thế nào đối với xi lanh thủy lực có đường kính 80 mm điển hình.

Ngoài thùng, vật liệu cần piston cũng phát triển. Đối với xi lanh thủy lực áp suất cao, nhà máy của chúng tôi sử dụng thép không gỉ 1045 hoặc thép không gỉ 17-4PH được tôi cứng bằng cảm ứng để chống tạo vết khi ứng suất thanh tăng cao. Vào năm 2024, Raydafon Technology Group Co., Limited đã giới thiệu một loại thép hợp kim vi mô độc quyền dành cho xi lanh hoạt động liên tục ở áp suất 350 bar trong các ứng dụng di động. Sự thay đổi này giúp tăng tuổi thọ mỏi lên 40% trong khi vẫn duy trì khả năng gia công. Tóm lại, câu hỏi "tại sao lại là vật chất?" được trả lời trực tiếp bằng áp suất: áp suất lớn hơn đòi hỏi hợp kim bền hơn, cứng hơn và chống mỏi hơn. Nếu không có vật liệu phù hợp, xi lanh sẽ bị chảy xệ hoặc bị vỡ một cách nghiêm trọng.

Làm thế nào để tính toán độ dày của tường dựa trên áp suất vận hành?

Tính toán độ dày thành là bước cơ bản trong thiết kế xi lanh thủy lực, được điều khiển trực tiếp bởi áp suất vận hành. Công thức cổ điển được sử dụng trong bộ phận kỹ thuật của chúng tôi dựa trên phương trình Lame cho hình trụ có thành dày. Tuy nhiên, để thiết kế thực tế, chúng tôi sử dụng phiên bản đơn giản hóa:t = (P × D) / (2 × σ_allow)Trong đó P là áp suất, D là đường kính lỗ khoan và σ_allow là ứng suất cho phép của vật liệu (cường độ chảy / hệ số an toàn). Nhưng đây chỉ là điểm khởi đầu.

Tại Raydafon Technology Group Co., Limited, chúng tôi luôn áp dụng thêm các yếu tố động lực bổ sung vì áp suất hiếm khi tĩnh. Áp suất tác động (tăng đột biến áp suất) có thể gấp 1,5 lần áp suất vận hành danh nghĩa. Vì vậy, thiết kế xi lanh thủy lực của chúng tôi kết hợp:

• Tính toán tường tối thiểu dựa trên áp suất đỉnh, không phải danh nghĩa.Ví dụ: một hệ thống hoạt động ở mức 250 bar với mức tăng vọt lên tới 400 bar buộc chúng tôi phải thiết kế cho 400 bar, sau đó giảm tốc độ cho vòng đời theo chu kỳ.
• Tăng đường kính ngoài:Kích thước tiêu chuẩn thường có các bước OD rời rạc. Nhà máy của chúng tôi sẽ chọn ống tiêu chuẩn lớn hơn tiếp theo nếu thành tính toán vượt quá 90% kích thước tiêu chuẩn, đảm bảo giới hạn an toàn.
• Độ dày nắp cuối:Áp lực cũng tác động lên mũ; chúng tôi sử dụng FEA để xác định kiểu bu lông và độ dày nắp, thường dày hơn 20-30% so với nòng cho áp suất cao
•


Cách tiếp cận từng bước bên trong nhà máy của chúng tôi

Như bạn có thể thấy, áp suất vận hành kích hoạt một chuỗi tính toán bao gồm tải trọng động, dung sai chế tạo và thậm chí cả biến dạng xử lý nhiệt. Nhà máy của chúng tôi gần đây đã cung cấp một loạtxi lanh thủy lựccho máy ép 500 bar; độ dày thành vượt quá 35 mm đối với lỗ khoan 160 mm, sử dụng rèn 4340. Trong trường hợp đó, mỗi milimet đều được chứng minh bằng phân tích Lame và được xác minh bằng thử nghiệm siêu âm. Điểm mấu chốt: áp suất cao hơn buộc các bức tường dày hơn, nhưng thiết kế thông minh cũng cân nhắc việc tối ưu hóa trọng lượng và chi phí. Công ty TNHH Tập đoàn Công nghệ Raydafon không ngừng cân bằng các yếu tố này để cho ra đời những loại xi lanh nhỏ gọn nhưng bền bỉ.

Những công nghệ con dấu nào được yêu cầu để có áp suất vận hành cao?

Phớt là thành phần mỏng manh nhưng quan trọng nhất khi áp suất tăng. Xi lanh thủy lực dựa vào các vòng đệm để chứa chất lỏng mà không bị rò rỉ, ngay cả dưới áp suất và nhiệt độ cực cao. Ở áp suất thấp (dưới 100 bar), vòng chữ O nitrile đơn giản có dự phòng có thể đủ. Nhưng khi áp suất vận hành tăng lên, hiện tượng đùn trở thành mối đe dọa chính. Vật liệu bịt kín phải đủ cứng để chống lại sự đùn khe hở nhưng vẫn đủ linh hoạt để duy trì sự tiếp xúc. Các kỹ sư của chúng tôi tại Raydafon Technology Group Co., Limited sử dụng các hợp chất gốc polyurethane (PU) và PTFE cho áp suất vượt quá 250 bar.

Tiêu chí lựa chọn con dấu điều khiển bằng áp suất

• Kiểm soát khoảng cách đùn:Áp suất cao hơn sẽ mở ra những khoảng trống cực nhỏ giữa các bộ phận kim loại. Đối với xi lanh thủy lực 400 bar, chúng tôi chỉ định các vòng chống đùn (vòng dự phòng) làm bằng PEEK hoặc đồng.
• Ma sát và mài mòn:Áp suất cao làm tăng năng lượng bịt kín; các lớp phủ đặc biệt có độ ma sát thấp như đồng PTFE được áp dụng trên các vòng đệm piston để tránh dính trượt.
• Tăng nhiệt độ:Áp suất gây ra nhiệt; nhà máy của chúng tôi chọn các phốt được xếp hạng để hoạt động liên tục ở 120°C, sử dụng HNBR hoặc FKM nếu nhiệt độ dầu cao.
• U-cup so với con dấu piston:Đối với áp suất trên 300 bar, chúng ta thường sử dụng kết hợp cốc chữ U được cấp năng lượng bằng áp suất và vòng chống mòn để dẫn hướng piston.

Trong bảng bên dưới, chúng tôi tóm tắt cách bố trí cụm làm kín điển hình được nhóm thiết kế của chúng tôi sử dụng, tương quan trực tiếp với phạm vi áp suất vận hành:

Ngoài ra, việc hoàn thiện bề mặt trở nên quan trọng dưới áp suất cao. Nhà máy của chúng tôi yêu cầu lớp hoàn thiện thanh 0,2 µm Ra để phớt có thể tồn tại ở áp suất 400 bar. Chúng tôi cũng áp dụng mạ crom hoặc thấm nitơ để giảm ma sát. Đối với một dự án gần đây tại Raydafon Technology Group Co., Limited, chúng tôi đã phát triển một giải pháp làm kín song song cho xi lanh thủy lực 500 bar được sử dụng trong máy căng ngoài khơi; nó bao gồm bốn vòng dự phòng và một rãnh giảm áp. Nếu không có cách tiếp cận chuyên dụng này, con dấu sẽ bị bung ra trong vài giây. Vì vậy, áp suất vận hành quyết định trực tiếp không chỉ vật liệu mà còn toàn bộ kiến ​​trúc của hệ thống làm kín, đảm bảo hiệu suất không bị rò rỉ qua hàng triệu chu kỳ.

Tóm tắt: Áp suất là biến số chính trong thiết kế xi lanh thủy lực

Áp suất vận hành là yếu tố có ảnh hưởng lớn nhất trong thiết kế xi lanh thủy lực. Từ việc lựa chọn thép hợp kim cường độ cao đến tính toán chính xác độ dày thành bằng lý thuyết Lame và từ việc lựa chọn vòng đệm PTFE đa thành phần đến phân tích độ mỏi của nắp cuối - mọi quyết định đều xuất phát từ câu hỏi "có bao nhiêu thanh?". Tại Raydafon Technology Group Co., Limited, chúng tôi đã thiết kế các xi lanh có áp suất từ ​​50 bar đến 700 bar và mỗi dự án đều khẳng định rằng việc bỏ qua các tác động của áp suất sẽ dẫn đến thất bại. Bằng cách tôn trọng áp suất thông qua các vật liệu chắc chắn, kích thước thành thông minh và khả năng bịt kín tiên tiến, chúng tôi cung cấp các xi lanh thủy lực vừa an toàn vừa hiệu quả. Nhà máy của chúng tôi tích hợp dữ liệu áp suất vào mọi mô hình CAD và mọi hoạt động kiểm tra chất lượng, đảm bảo rằng sản phẩm cuối cùng chịu được các điều kiện thực tế. Tại Raydafon Technology Group Co., Limited, mỗi xi lanh thủy lực mà chúng tôi thiết kế đều kể câu chuyện về việc làm chủ áp suất. Cho dù bạn cần một xi lanh hạng nặng để khai thác mỏ hay một thiết bị nhỏ gọn để tự động hóa công nghiệp, đội ngũ của chúng tôi sẵn sàng hỗ trợ bạn với 20 năm hiểu biết sâu sắc.Hãy liên hệ với nhà máy của chúng tôi ngay hôm nay.
