Xi lanh nâng xe nâng

Xi lanh nâng xe nâng Raydafon là bộ phận nâng thẳng đứng được lắp đặt trên cột nâng để nâng và hạ càng nâng. Được sản xuất từ ​​​​thép cường độ cao với piston phù hợp và cấu trúc vòng đệm được tối ưu hóa. Các mô hình tiêu chuẩn bao gồm lỗ khoan Φ56-60 mm, thanh Φ45 mm, hành trình 1500-1505 mm và áp suất làm việc 17,5-18,1 MPa. Các mẫu nâng cao bao gồm một thiết bị đệm giúp ngăn tác động mạnh ở mức tối đa, bảo vệ cả hàng hóa và cấu trúc cột buồm. Tương thích với xe nâng điện và xe nâng diesel. Năm mẫu tiêu chuẩn từ N30M300 đến A2A35M300, lỗ khoan và hành trình tùy chỉnh có sẵn cho OEM. MOQ 50 đơn vị, thời gian giao hàng số lượng lớn 25-35 ngày. Gửi model xe nâng, yêu cầu hành trình và số lượng để báo giá.
Raydafon · Nhà sản xuất OEM Trung Quốc

Xi lanh nâng xe nâng tùy chỉnh cho xe nâng điện và xe nâng diesel - Hành trình 1500 mm, Cung cấp trực tiếp OEM

Xi lanh nâng xe nâng là xi lanh thủy lực thẳng đứng được lắp đặt trên cột buồm để nâng và hạ xe nâng. Raydafon sản xuất nó từ thép cường độ cao với pít-tông phù hợp và cấu trúc vòng đệm được tối ưu hóa giúp giảm rò rỉ và mài mòn dầu. Các mẫu tiên tiến bao gồm một thiết bị đệm giúp ngăn chặn tác động mạnh ở toàn bộ hành trình, bảo vệ hàng hóa dễ vỡ và giảm mài mòn trên cột buồm.

Tương thích với Điện & dầu diesel
Áp suất làm việc 17,5-18,1 MPa
lỗ khoan ΦD Φ56 đến Φ60mm
Thanh Φd Φ45mm
Đột quỵ S 1500-1505 mm
Đơn vị trọng lượng 32,6-50 kg
Dọc và ngang

Xi lanh nâng và Xi lanh nghiêng - Xi lanh nâng thực sự làm gì

Trục dọc

Xi lanh nâng(sản phẩm này)

  • Cử độngLên xuống dọc
  • Chức năngNâng và hạ càng nâng
  • Phạm vi hành trìnhTiêu chuẩn 1500-1505 mm
  • gắn kếtĐược lắp đặt bên trong đường ray cột buồm
  • Thiết bị đệmCó sẵn trên các mô hình tiên tiến
Trục ngang

Xi lanh nghiêng

  • Cử độngNghiêng về phía trước và phía sau
  • Chức năngThay đổi góc cột và ngã ba
  • Phạm vi hành trình32-193 mm
  • gắn kếtĐược gắn ở trục trụ cột
  • Thiết bị đệmThông thường không cần thiết
Xem Xi lanh nghiêng xe nâng →

Cả hai xi lanh làm việc cùng nhau trong một chu trình nâng và đặt: người vận hành nghiêng khung nâng để cân bằng tải, sau đó nâng khung vận chuyển bằng xi lanh nâng. Việc kết hợp hai xi-lanh từ cùng một nhà máy giúp duy trì phản ứng thủy lực nhất quán và đơn giản hóa việc tồn kho phụ tùng thay thế. Phạm vi đầy đủ được liệt kê trongXi lanh thủy lực xe nângloại.

Năm mẫu tiêu chuẩn — Bảng thông số kỹ thuật đầy đủ

Tất cả năm mẫu đều có chung thân thép cường độ cao và cấu trúc vòng đệm phù hợp. Chọn mô hình phù hợp với cột xe nâng và khoảng cách lắp đặt của bạn hoặc gửi bản vẽ OEM của bạn để có bản dựng tùy chỉnh.

Số bản vẽ lỗ khoan ΦD Thanh Φd Đột quỵ S Cài đặt. L Áp lực Cảng Cân nặng
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1.5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1.5 41kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1.5 50 kg

Không thể phù hợp với khoảng cách cài đặt của bạn? Gửi số bản vẽ OEM hoặc mẫu vật lý. Các kỹ sư đảo ngược của Raydafon, tạo ra một mẫu và báo giá lô trên cùng một bản vẽ. Để biết phạm vi xi lanh thủy lực rộng hơn được sử dụng trên các máy móc di động khác, hãy xemXi lanh thủy lựcloại.

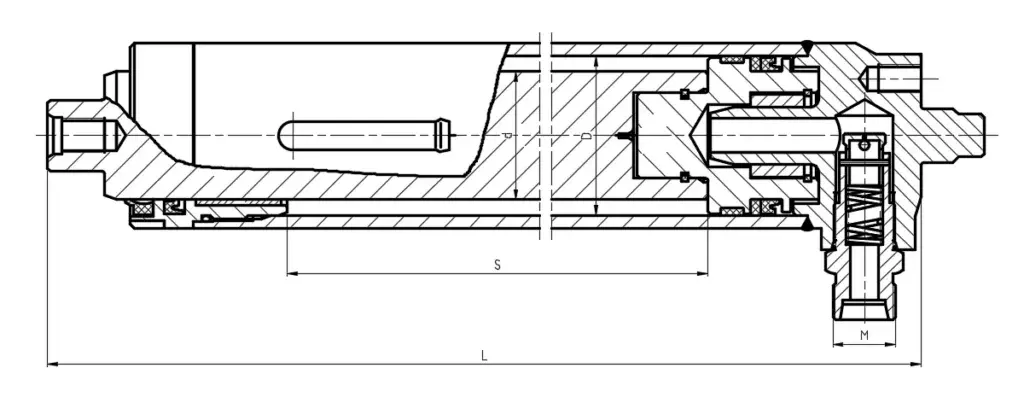

Bản vẽ kích thước

Forklift lift cylinder dimension drawing
Tổng quan về lắp đặt - kiểu lắp, giao diện lỗ khoan/thanh và vị trí cổng

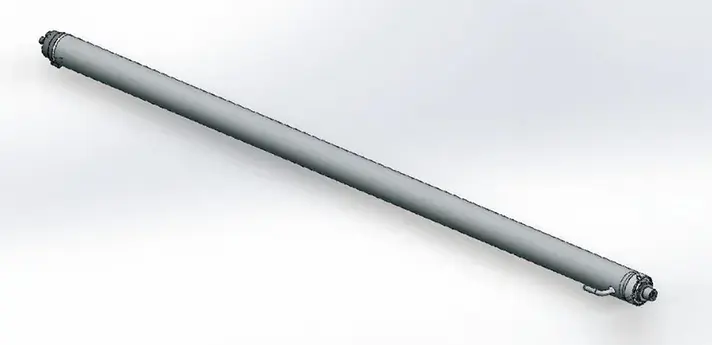

Forklift lift cylinder product detail
Chi tiết sản phẩm — cấu trúc vòng đệm và cụm piston
Forklift lift cylinder application photo
Ứng dụng - gắn trên cột xe nâng đang hoạt động
Thiết kế kỹ thuật

Bốn điểm thiết kế giúp kéo dài tuổi thọ xi lanh

01

Thân thép cường độ cao

Khả năng chống mài mòn và khả năng chống xử lý là những yêu cầu cơ bản. Trên các xe tải hạng nặng chạy theo chu kỳ hàng ngày, bề mặt xi lanh ít bị mòn sau thời gian sử dụng kéo dài.

02

Piston và vòng đệm phù hợp

Hình dạng pít-tông và biên dạng vòng đệm được khớp với nhau thành một bộ. Sau khi cấu trúc vòng đệm được tối ưu hóa, lỗi rò rỉ dầu giảm đáng kể — một khách hàng cho biết tần suất bảo trì đã giảm gần một nửa.

03

Kiểm soát thang máy đáp ứng

Xi lanh phản ứng ngay lập tức với đầu vào đòn bẩy. Người vận hành có thể di chuyển nhanh khi nâng khẩn cấp hoặc giảm tốc độ để định vị chính xác đối với hàng hóa dễ vỡ — không bị trễ, không bị nhảy.

04

Thiết bị đệm trên các mẫu cao cấp

Bộ đệm cuối hành trình làm chậm pít-tông khi càng nâng lên đến đỉnh cột buồm. Không có tác động mạnh, không rung - điều này bảo vệ hàng hóa dễ vỡ và giảm mài mòn cấu trúc trên cột.

Ưu điểm của Xi lanh nâng xe nâng Raydafon

  • A
    Tương thích với xe nâng điện và diesel

    Năm mẫu tiêu chuẩn bao gồm hầu hết các cột nâng của xe nâng. Khoảng cách lắp đặt từ 1658 mm đến 1808 mm phù hợp với các xe tải kho bãi và hậu cần thông thường.

  • B
    Áp suất ổn định theo chu kỳ liên tục

    Xếp hạng 17,5-18,1 MPa. Bộ pít-tông và vòng đệm phù hợp giúp giữ áp suất ổn định trong các chu kỳ lên xuống thường xuyên mà không bị trôi.

  • C
    Rò rỉ dầu thấp, mài mòn thấp

    Cấu trúc phốt được tối ưu hóa giúp giảm rò rỉ trong kho bụi và môi trường ẩm ướt. Tần suất bảo trì thấp hơn trực tiếp cắt giảm chi phí vận hành.

  • D
    Bảo vệ thiết bị đệm

    Các mẫu tiên tiến làm chậm pít-tông ở cuối hành trình, ngăn tác động mạnh lên hàng hóa dễ vỡ và giảm mài mòn trên cột buồm và bản thân xi-lanh.

  • E
    Hỗ trợ OEM

    Gửi nhãn hiệu xe nâng và model hoặc số bản vẽ. Raydafon thiết kế ngược, lấy mẫu và báo giá một lô tùy chỉnh trên cùng một bản vẽ.

  • F
    Nhà máy cung cấp trực tiếp

    Được sản xuất tại nhà máy riêng của Raydafon ở Ninh Ba. Khách hàng giao dịch trực tiếp với nhà sản xuất, phản hồi sau bán hàng nhanh chóng và chất lượng lô ổn định.

Nơi sử dụng xi lanh nâng xe nâng

Kho bốc xếp

Tải container, chọn pallet và chuyển kệ. Kiểm soát thang máy phản ứng nhanh giúp tăng tốc độ xử lý tải trọng pallet tiêu chuẩn.

Hoạt động nâng hạ nhà máy

Tải trọng công nghiệp nặng hoặc không đều, trong đó người vận hành cần kiểm soát độ cao tốt ở đỉnh cột để xếp chồng.

Doanh thu cảng và logistics

Môi trường chu kỳ nặng liên tục. Thiết bị đệm và vòng đệm ít mài mòn giữ cho xi lanh chạy qua hàng nghìn chu kỳ mỗi ca.

Hậu mãi và phụ tùng thay thế

Các đại lý xe nâng và nhà cung cấp dịch vụ hậu mãi cần xi lanh nâng tương đương OEM đáng tin cậy cho các mẫu xe tải phổ biến. Chứng khoán và sản xuất tùy chỉnh đều có sẵn.

Bảng thông số kỹ thuật đặt hàng

Khả năng tương thích
Xe nâng điện và diesel
Áp suất làm việc
17,5-18,1 MPa
Đường kính lỗ khoan
Φ56 đến Φ60mm
Đường kính thanh
Φ45mm
Đột quỵ
1500 đến 1505mm
Khoảng cách lắp đặt
1658 đến 1808mm
Đơn vị trọng lượng
32,6 đến 50 kg
Cổng/giao diện
G1/2, M22×1,5
Thiết bị đệm
Có sẵn trên các mẫu tiên tiến để dừng toàn bộ hành trình mà không cần tác động
Niêm phong
Cấu trúc vòng đệm được tối ưu hóa để giảm rò rỉ dầu và mài mòn
Tùy chỉnh
Tùy chỉnh lỗ khoan, hành trình, loại cổng, bao bì OEM và nhãn hiệu riêng
MOQ
50 chiếc mỗi mô hình
Thời gian dẫn số lượng lớn
25-35 ngày sau khi gửi tiền và phê duyệt bản vẽ
Cơ sở báo giá
Kiểu xe nâng và trọng tải, hành trình yêu cầu, kích thước cảng, số lượng, cảng đích

Đơn hàng của bạn di chuyển như thế nào qua Raydafon

01

Tóm tắt ứng dụng

Gửi nhãn hiệu và model xe nâng, trọng tải, hành trình yêu cầu, kích thước cảng, số lượng và cảng đích.

02

Lựa chọn mô hình

Raydafon xác nhận xem mô hình tiêu chuẩn (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) có phù hợp hay không hoặc có cần bản dựng tùy chỉnh hay không.

03

Phê duyệt mẫu và bản vẽ

Đối với các bản dựng tùy chỉnh, Raydafon thiết kế ngược bộ phận OEM, tạo mẫu và xác nhận lỗ khoan, hành trình, khoảng cách lắp đặt và kích thước cổng với người mua.

04

Gia công thân và thanh

Thân xi lanh bằng thép cường độ cao được mài giũa đến mức chịu đựng. Thanh piston được mài và mạ crom cứng để chống mài mòn.

05

Điều chỉnh hội và bộ đệm

Piston, vòng đệm, ống lót dẫn hướng và thiết bị đệm được lắp ráp. Hành trình đệm được điều chỉnh để điểm dừng không bị ảnh hưởng ở áp suất định mức.

06

Đóng gói và vận chuyển

Xi lanh được đóng gói trong hộp gỗ có bôi dầu chống rỉ và có nắp bảo vệ đầu cuối. Vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh kèm theo phiếu đóng gói, hóa đơn và báo cáo kiểm tra.

Hỗ trợ tài liệu và chất lượng

  • ✓
    Giấy chứng nhận vật liệu

    Giấy chứng nhận vật liệu thân xi lanh và thanh, bảng dữ liệu hợp chất con dấu được cung cấp cùng với mỗi lô hàng.

  • ✓
    Báo cáo kiểm tra áp suất

    Mỗi xi lanh được kiểm tra áp suất ở áp suất định mức trước khi đóng gói. Rò rỉ, độ trơn của hành trình và khớp cổng được ghi lại.

  • ✓
    Hồ sơ kiểm tra kích thước

    Kích thước lỗ khoan, thanh, hành trình, khoảng cách lắp đặt và cổng được ghi lại theo thông số kỹ thuật đặt hàng hoặc bản vẽ của khách hàng.

  • ✓
    Đóng gói xuất khẩu

    Vỏ gỗ có phủ dầu chống gỉ và có nắp bảo vệ 2 đầu. Các lô xi lanh lớn được xếp chồng lên nhau và đóng đai để vận chuyển bằng đường biển.

Câu hỏi thường gặp

Xi lanh nâng xe nâng là gì?

Xi lanh nâng xe nâng là xi lanh thủy lực thẳng đứng được lắp đặt trên cột buồm để nâng và hạ xe nâng. Nó chuyển đổi áp suất thủy lực thành chuyển động tuyến tính dọc theo trục thẳng đứng và là một trong ba xi lanh thủy lực lõi trên xe nâng cùng với xi lanh nghiêng và xi lanh lái.

Sự khác biệt giữa xi lanh nâng và xi lanh nghiêng là gì?

Xy lanh nâng di chuyển theo phương thẳng đứng và điều khiển chiều cao của càng nâng. Xi lanh nghiêng di chuyển theo chiều ngang và điều khiển góc tiến và lùi của cột buồm. Cả hai đều hoạt động cùng nhau khi nâng hoặc định vị tải. Raydafon sản xuất cả hai và ống trụ nghiêng được liệt kê riêng trên trang web.

Xi lanh này xử lý áp suất làm việc như thế nào?

Tùy thuộc vào kiểu máy, áp suất làm việc là 17,5 MPa hoặc 18,1 MPa. Kích thước lỗ khoan và thanh truyền phù hợp với phạm vi áp suất này, do đó xi lanh giữ áp suất ổn định trong các chu kỳ nâng liên tục.

Những vật liệu và con dấu được sử dụng?

Thân xi lanh và cần piston được làm từ thép cường độ cao. Bộ con dấu sử dụng hợp chất chống mài mòn với cấu trúc vòng đệm được tối ưu hóa. Cấu trúc đó làm giảm rò rỉ và mài mòn dầu, giúp kéo dài tuổi thọ sử dụng trong nhà kho bụi bặm hoặc môi trường ẩm ướt.

Thiết bị đệm là gì và tại sao nó lại quan trọng?

Trên các mẫu Raydafon tiên tiến, xi lanh có thiết bị đệm ở cuối hành trình. Khi càng nâng lên đến đỉnh cột buồm, bộ đệm sẽ làm piston chậm lại để không có tiếng kêu hoặc rung lắc mạnh. Điều này bảo vệ hàng hóa dễ vỡ và giảm mài mòn do va chạm lên cột buồm và chính xi lanh.

Nó tương thích với những loại xe nâng nào?

Năm mẫu tiêu chuẩn bao gồm các ứng dụng xe nâng điện và xe nâng diesel phổ biến. Khoảng cách lắp đặt dao động từ 1658 mm đến 1808 mm, vì vậy hầu hết các cột tiêu chuẩn đều có kiểu phù hợp. Đối với cột buồm OEM hoặc xe tải cũ hơn, Raydafon hỗ trợ khoảng cách lắp đặt, hành trình và lỗ khoan tùy chỉnh.

Moq và thời gian giao hàng là gì?

MOQ là 50 đơn vị cho mỗi mô hình. Thời gian giao hàng số lượng lớn là 25-35 ngày sau khi ký gửi và phê duyệt bản vẽ, tùy thuộc vào độ phức tạp của mô hình và số lượng đặt hàng.

Làm cách nào để yêu cầu báo giá?

Gửi mẫu xe nâng và trọng tải của bạn, hành trình yêu cầu, kích thước cổng, số lượng và cảng đích. Raydafon sẽ xác nhận mô hình hoặc thiết kế một bản dựng tùy chỉnh, sau đó đưa ra báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.

Sẵn sàng tìm nguồn xi lanh nâng xe nâng tùy chỉnh?

Gửi mẫu xe nâng và trọng tải của bạn, hành trình yêu cầu, kích thước cổng và số lượng đặt hàng. Raydafon sẽ xác nhận mẫu tiêu chuẩn hoặc thiết kế một bản dựng tùy chỉnh, sau đó đưa ra báo giá FOB Ninh Ba kèm theo thời gian thực hiện và chi tiết đóng gói.
