Bánh răng xoắn chéo

Raydafon là nhà sản xuất OEM có trụ sở tại Trung Quốc và là nhà cung cấp bánh răng xoắn chéo cho các dụng cụ chính xác, thiết bị y tế, bộ truyền động phụ trợ ô tô, thiết bị gia đình thông minh và máy móc công nghiệp. Phạm vi tiêu chuẩn bao gồm mô-đun 0,8-4 mm, góc trục có thể điều chỉnh 25°-90°, bề mặt răng mài, hiệu suất truyền động trên 90%. Các lựa chọn vật liệu bao gồm thép hợp kim cường độ cao, thép không gỉ, đồng nhôm, nylon và nhựa kỹ thuật chống mài mòn. Thiết kế răng xoắn chéo truyền lực giữa các trục không song song và không giao nhau, tiết kiệm không gian bố trí và giảm tiếng ồn khi vận hành. Hỗ trợ mô-đun tùy chỉnh, số răng, góc trục, lỗ khoan, rãnh then, vật liệu và xử lý bề mặt. Đơn đặt hàng mẫu, đơn đặt hàng số lượng lớn và bao bì nhãn hiệu riêng có sẵn. Gửi bản vẽ hoặc chi tiết mẫu, vật liệu yêu cầu, số lượng và cảng đích để báo giá nhanh.
Trung Quốc OEM Nhà sản xuất bánh răng xoắn chéo

Nhà sản xuất bánh răng xoắn chéo để truyền trục không song song trong các thiết bị chính xác và truyền động công nghiệp

Raydafon là nhà sản xuất và cung cấp OEM có trụ sở tại Trung Quốc về bánh răng xoắn chéo, còn được gọi là bánh răng trục vít. Bánh răng xoắn chéo truyền lực giữa các trục không song song và không giao nhau, giúp chúng phù hợp với các thiết bị tự động hóa nhỏ gọn, quạt làm mát máy tính xách tay, hệ thống điều chỉnh ghế nha, bộ truyền động phụ động cơ ô tô và thiết bị truyền động rèm thông minh. Phạm vi tiêu chuẩn bao gồm mô-đun 0,8-4 mm, góc trục có thể điều chỉnh 25°-90°, bề mặt răng mài và hiệu suất truyền động trên 90%. Các lựa chọn vật liệu bao gồm thép hợp kim cường độ cao, thép không gỉ, đồng nhôm, nylon và nhựa kỹ thuật chống mài mòn. Hỗ trợ mô-đun tùy chỉnh, số răng, góc trục, lỗ khoan, rãnh then, vật liệu và xử lý bề mặt. Gửi bản vẽ hoặc chi tiết mẫu, vật liệu cần thiết, số lượng và cảng đích để yêu cầu báo giá.

0,8-4 mmPhạm vi mô-đun
25°-90°Góc trục
>90%Hiệu suất truyền tải
5 Vật liệuThép · không gỉ · đồng · nylon · nhựa

Tại sao bánh răng xoắn chéo được sử dụng khi bánh răng thông thường không thể lắp vừa

Bánh răng trụ tiêu chuẩn, bánh răng xoắn ốc và bánh răng côn truyền lực giữa các trục song song hoặc cắt nhau. Khi bố trí máy đặt hai trục ở một góc không song song, không giao nhau, các bánh răng thông thường không thể ăn khớp chính xác. Bánh răng xoắn chéo giải quyết vấn đề này bằng cách sử dụng dạng răng xoắn ốc cho phép hai trục truyền lực ở một góc, thường là từ 25° đến 90°.

Điều này làm cho các bánh răng xoắn chéo phù hợp với các thiết kế nhỏ gọn. Ở quạt tản nhiệt laptop, khoảng cách giữa trục động cơ và trục cánh quạt rất nhỏ. Trong hệ thống điều chỉnh ghế nha, trục tựa lưng và trục dẫn động ghế ở các góc khác nhau. Trong bộ truyền động phụ của động cơ ô tô, trục đầu vào của máy bơm nước và máy phát điện được đặt lệch khỏi bộ truyền động chính. Bánh răng xoắn chéo xử lý các cách bố trí này mà không cần thêm hộp số lớn hoặc bộ bánh răng côn.

Raydafon sản xuất các bánh răng xoắn chéo bằng nhiều loại vật liệu để người mua có thể lựa chọn bánh răng phù hợp với các yêu cầu về tải trọng, tốc độ, độ ăn mòn và tiếng ồn. Đối với các loại thiết bị liên quan, hãy xem lại toàn bộBánh răng chính xácthể loại, cáibánh răng xoắn ốctrang vàBánh răng côntrang.

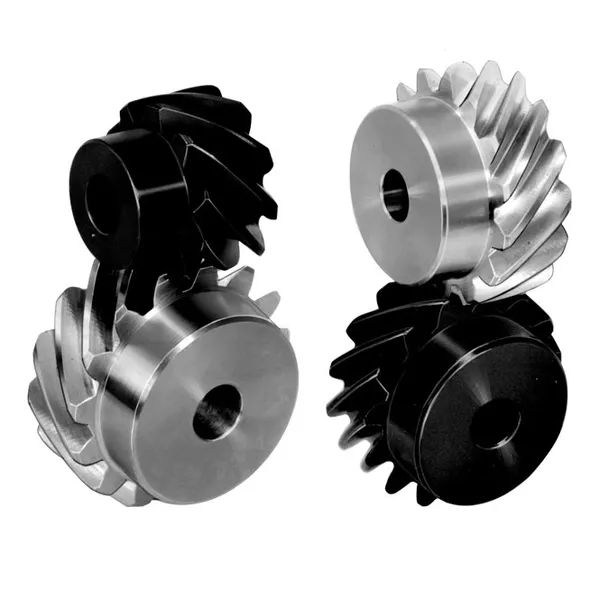

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Bánh răng xoắn chéo để truyền trục không song song

Phạm vi thông số kỹ thuật tiêu chuẩn và tùy chọn vật liệu

Bảng dưới đây liệt kê phạm vi thông số kỹ thuật tiêu chuẩn cho bánh răng xoắn chéo Raydafon. Nếu thiết bị của bạn yêu cầu một mô-đun, số răng, góc trục, lỗ khoan hoặc rãnh then khác, hãy gửi bản vẽ OEM hoặc mẫu vật lý để sản xuất theo yêu cầu.

tham số Phạm vi tiêu chuẩn Tùy chọn tùy chỉnh
mô-đun 0,8-4 mm Mô-đun tùy chỉnh có sẵn
Góc trục 25°-90° Góc tùy chỉnh có sẵn
Bề mặt răng Đất Nghiền, mài, phốt phát
Hiệu suất truyền tải Trên 90% Phụ thuộc vào vật liệu, góc và bôi trơn
Lỗ khoan và rãnh then Lỗ khoan tiêu chuẩn với rãnh then Lỗ khoan tùy chỉnh, rãnh then, vít định vị, hình chữ D
Xử lý bề mặt Dầu chống gỉ Oxit đen, mạ kẽm, xử lý nhiệt
Vật liệu Thép hợp kim cường độ cao Thép không gỉ, đồng nhôm, nylon, nhựa kỹ thuật

Cần so sánh vật liệu hoặc đề xuất cho ứng dụng của bạn? Gửi chi tiết về tải, tốc độ, môi trường và không gian lắp đặt. Raydafon sẽ đề xuất chất liệu và thông số kỹ thuật phù hợp nhất với điều kiện làm việc của bạn.

Các loại vật liệu có sẵn

Steel crossed helical gears

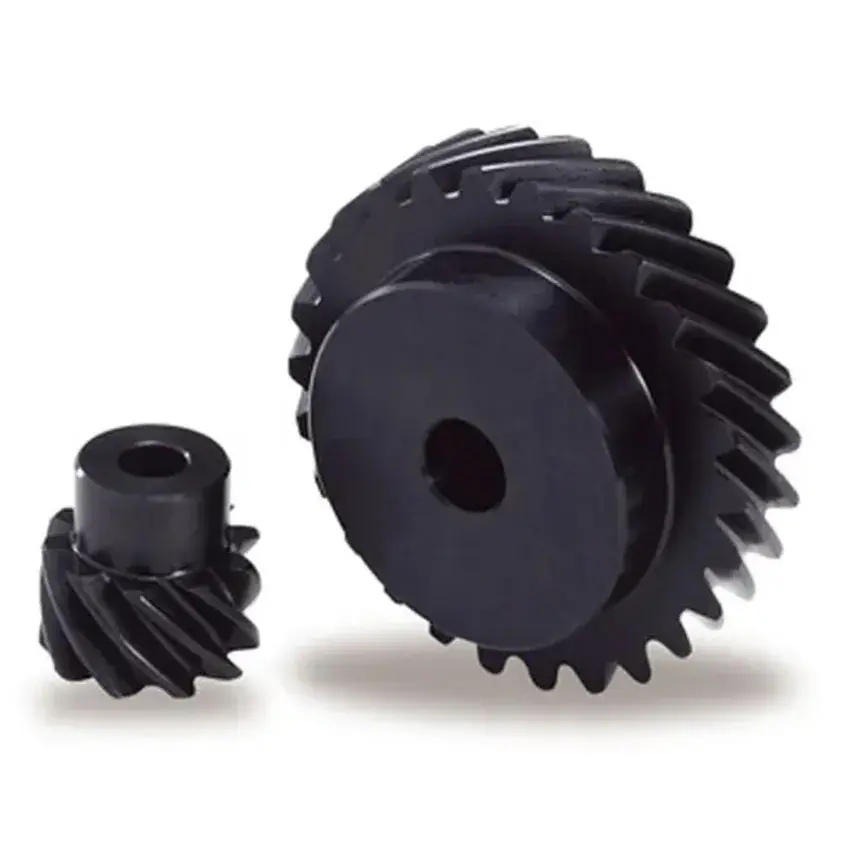

Bánh răng xoắn chéo bằng thép

Thép hợp kim cường độ cao dành cho các ứng dụng tải nặng và mô-men xoắn cao trong các bộ truyền động công nghiệp và hệ thống phụ trợ ô tô.

Stainless steel crossed helical gears

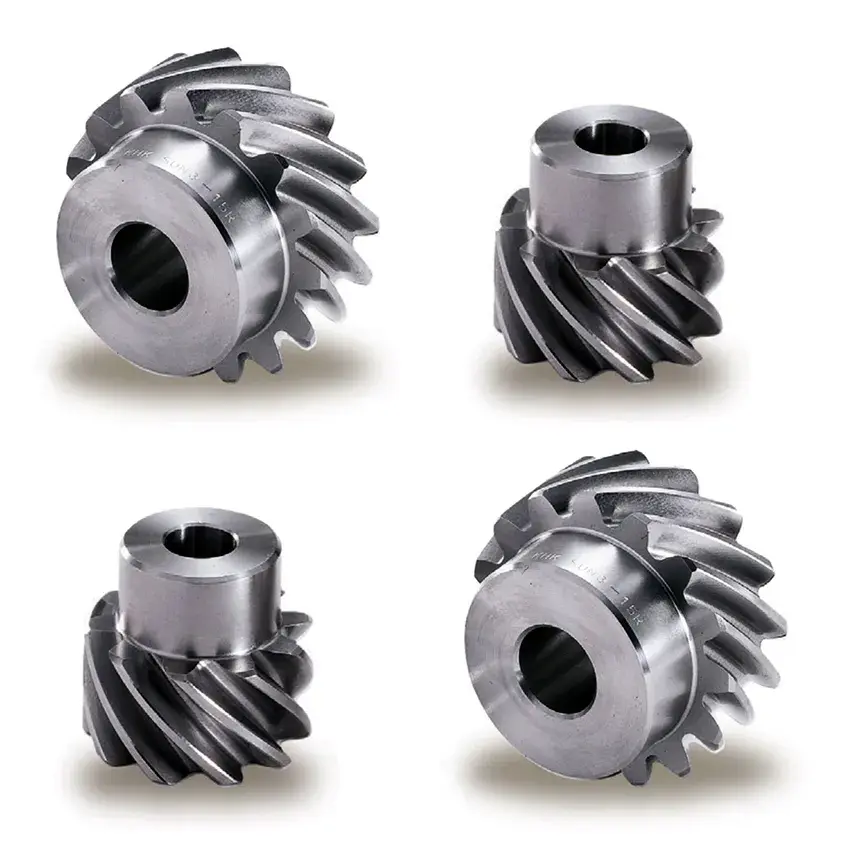

Bánh răng xoắn chéo bằng thép không gỉ

Chống ăn mòn cho thiết bị y tế, máy móc thực phẩm, môi trường ẩm ướt và lắp đặt ngoài trời.

Aluminum bronze crossed helical gears

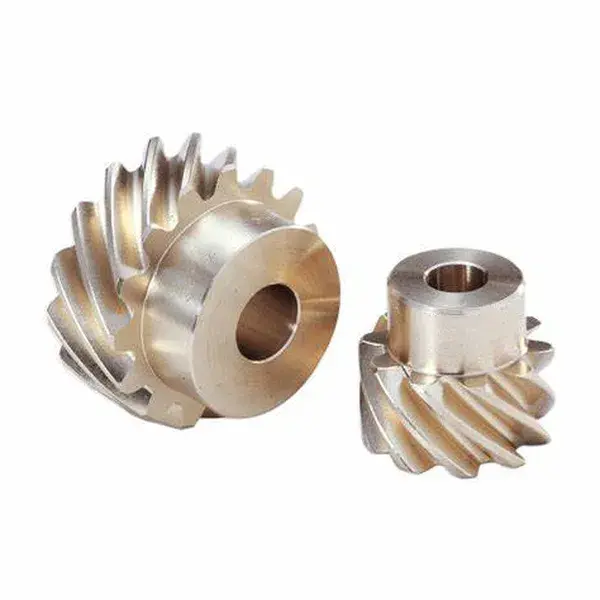

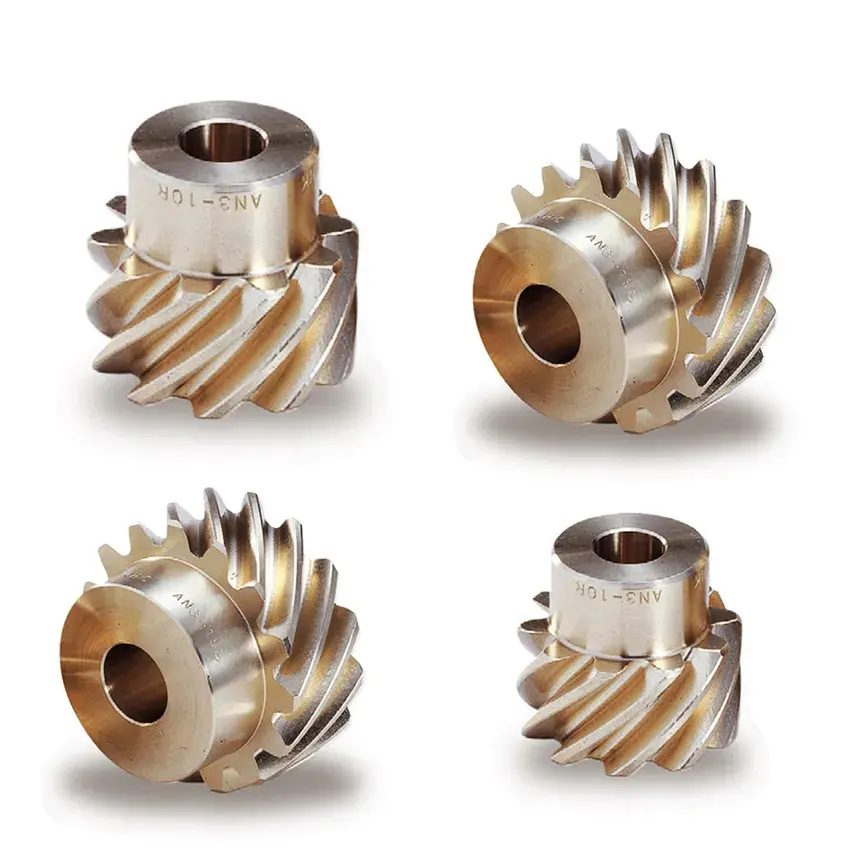

Bánh răng xoắn chéo bằng đồng nhôm

Khả năng chống mài mòn và chịu tải tốt, thích hợp cho máy móc hạng nặng, thiết bị khai thác mỏ và truyền động mô-men xoắn cao.

Nylon crossed helical gears

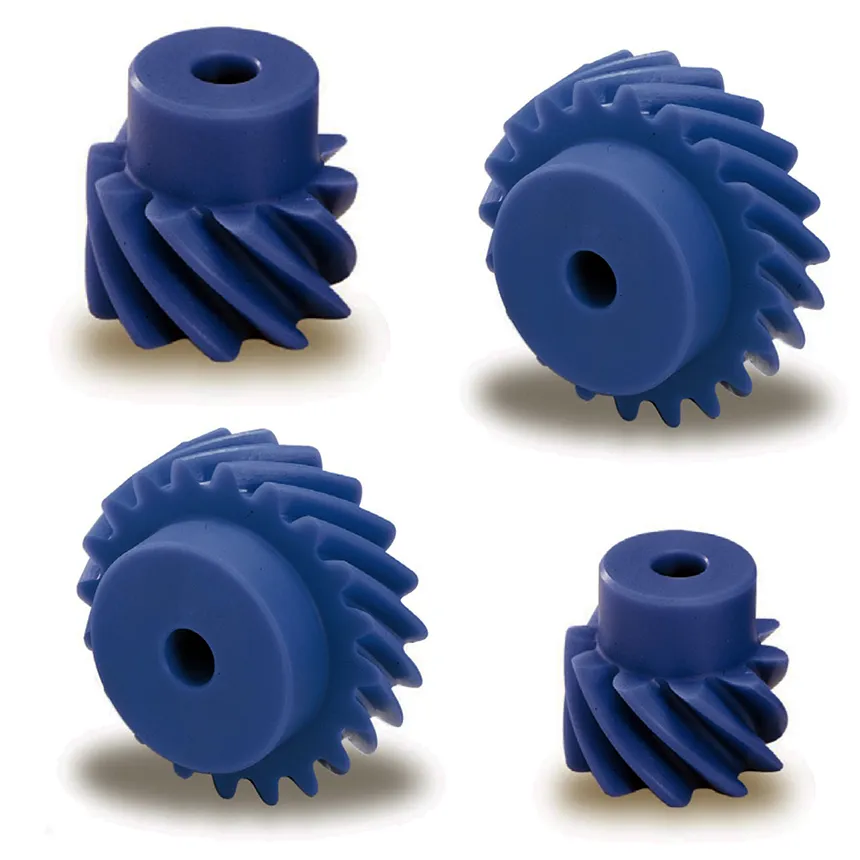

Bánh răng xoắn chéo nylon

Nhẹ và chạy êm dành cho các thiết bị thông minh trong nhà, thiết bị văn phòng và các dụng cụ có độ chính xác tải thấp.

Ứng dụng trong dụng cụ chính xác, thiết bị y tế và truyền động công nghiệp

Điện tử Truyền quạt tản nhiệt laptop

Độ chính xác ở mức micron phù hợp với không gian nhỏ gọn giữa trục động cơ và trục cánh quạt, giúp quạt hoạt động êm ái và hỗ trợ thiết kế mỏng nhẹ.

Thuộc về y học Ghế nha khoa điều chỉnh đa góc độ

Truyền lực tới các bộ phận tựa lưng và ghế ở các góc khác nhau. Tùy chọn vật liệu cấp y tế hỗ trợ hoạt động an toàn và đáng tin cậy.

ô tô Truyền động phụ trợ động cơ

Xử lý tải trọng mô-men xoắn và tác động lớn từ máy bơm nước và máy phát điện. Xử lý nhiệt cải thiện khả năng chống mài mòn và độ bền dưới nhiệt độ và độ rung cao.

Nhà thông minh Truyền dẫn rèm thông minh

Truyền ở góc không song song với độ ồn thấp, tiết kiệm không gian lắp đặt và tăng thêm sự thoải mái cho hệ thống tự động hóa gia đình.

Đối với các bộ phận truyền động liên quan, hãy xem lạiBánh răng trục vítthể loại, cáiBánh răng giun và trục giuntrang vàbánh răng thúc đẩyphạm vi.

Bằng chứng chất lượng, kiểm tra và hỗ trợ xuất khẩu

Hồ sơ xử lý nhiệt và vật liệu

Hồ sơ cấp vật liệu và xử lý nhiệt có thể được cung cấp với các lô hàng số lượng lớn để người mua đánh giá chất lượng.

Biên dạng răng và kiểm tra kích thước

Mô-đun, số răng, góc trục, lỗ khoan, rãnh then và bề mặt răng được kiểm tra theo bản vẽ đặt hàng hoặc mẫu của khách hàng.

Kiểm tra chia lưới và tiếng ồn

Các lô mẫu và số lượng lớn được kiểm tra độ mịn, độ ồn thấp và đường truyền ổn định trước khi đóng gói.

Đóng gói xuất khẩu

Bánh răng được đóng gói bằng dầu chống gỉ và bọc bảo vệ. Các đơn đặt hàng số lượng lớn có thể được đóng pallet và đóng gói để vận chuyển bằng đường biển, đường hàng không hoặc chuyển phát nhanh.

Quy trình đặt hàng OEM tùy chỉnh

Bước 01 Gửi chi tiết ứng dụng

Cung cấp mô-đun, số răng, góc trục, lỗ khoan, rãnh then, vật liệu, xử lý bề mặt, số lượng và cổng đích.

Bước 02 Bản vẽ hoặc đánh giá mẫu

Raydafon xem xét bản vẽ OEM hoặc mẫu vật lý và xác nhận thông số kỹ thuật cũng như lựa chọn vật liệu.

Bước 03 Mẫu và phê duyệt

Đối với các dự án tùy chỉnh, Raydafon sản xuất mẫu để người mua xác nhận trước khi sản xuất số lượng lớn.

Bước 04 Sản xuất và báo giá

Sau khi phê duyệt, Raydafon cung cấp báo giá FOB Ninh Ba, lịch trình sản xuất và chi tiết đóng gói.

Câu hỏi thường gặp

Bánh răng xoắn chéo là gì?

Bánh răng xoắn chéo, còn gọi là bánh răng trục vít, là những bánh răng xoắn ốc ăn khớp với các trục không song song, không giao nhau. Chúng truyền công suất giữa các trục theo một góc, thường là 25° đến 90°, và được sử dụng khi không gian bố trí bị hạn chế và cần có đường truyền êm ái, êm ái.

Raydafon sản xuất mô-đun và phạm vi góc trục nào?

Raydafon sản xuất các bánh răng xoắn chéo với mô-đun 0,8-4 mm và góc trục có thể điều chỉnh từ 25° đến 90°. Bề mặt răng mài và hiệu suất truyền động trên 90% là tiêu chuẩn trên phạm vi sản xuất. Mô-đun tùy chỉnh, số răng và góc trục được hỗ trợ theo bản vẽ của khách hàng.

Những vật liệu nào có sẵn?

Các lựa chọn vật liệu bao gồm thép hợp kim cường độ cao, thép không gỉ, đồng nhôm, nylon và nhựa kỹ thuật chống mài mòn. Lựa chọn vật liệu phụ thuộc vào yêu cầu về tải trọng, tốc độ, khả năng chống ăn mòn và tiếng ồn.

Các ứng dụng chính là gì?

Bánh răng xoắn chéo được sử dụng trong các thiết bị tự động hóa nhỏ gọn, quạt làm mát máy tính xách tay, hệ thống điều chỉnh ghế nha khoa, bộ truyền động phụ trợ động cơ ô tô như máy bơm nước và máy phát điện cũng như thiết bị truyền dẫn rèm thông minh. Bất kỳ ứng dụng nào yêu cầu truyền trục không song song trong không gian hạn chế đều có thể sử dụng bánh răng xoắn chéo.

Raydafon có thể sản xuất bánh răng xoắn chéo OEM tùy chỉnh không?

Đúng. Raydafon hỗ trợ sản xuất OEM từ bản vẽ của khách hàng hoặc mẫu vật lý. Mô-đun tùy chỉnh, số răng, góc trục, lỗ khoan, rãnh then, vật liệu, xử lý bề mặt và bao bì nhãn hiệu riêng đều có sẵn.

Những thông tin cần thiết cho một báo giá?

Gửi bản vẽ hoặc chi tiết mẫu, mô-đun, số răng, góc trục, lỗ khoan, rãnh then, vật liệu, xử lý bề mặt, số lượng đặt hàng và cảng đích. Raydafon sẽ trả lời kèm theo báo giá FOB Ninh Ba và thời gian giao hàng.

Bạn có cung cấp mẫu trước khi đặt hàng số lượng lớn không?

Đúng. Raydafon có thể sản xuất mẫu để người mua xác nhận trước khi sản xuất số lượng lớn. Thời gian thực hiện mẫu phụ thuộc vào độ phức tạp của bản vẽ và lựa chọn vật liệu.

Bạn đã sẵn sàng tìm nguồn bánh răng xoắn chéo tùy chỉnh chưa?

Gửi bản vẽ hoặc chi tiết mẫu, mô-đun, số răng, góc trục, lỗ khoan, rãnh then, vật liệu, xử lý bề mặt, số lượng đặt hàng và cổng đích. Raydafon sẽ xác nhận thông số kỹ thuật, tạo mẫu nếu cần, sau đó cung cấp báo giá FOB Ninh Ba với thời gian thực hiện và chi tiết đóng gói.
