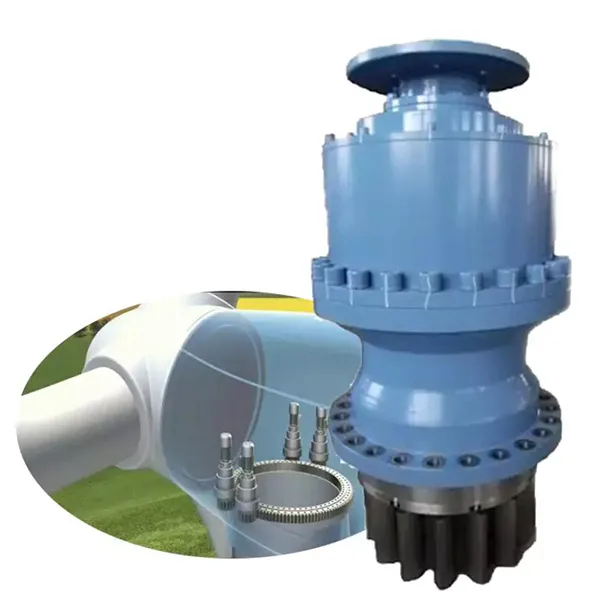

Sự khác biệt giữa hộp số hành tinh nội tuyến và góc phải là gì?

Trong các hệ thống điều khiển chuyển động hiện đại, việc lựa chọn hộp số quyết định trực tiếp đến hiệu quả, độ tin cậy và độ ổn định vận hành lâu dài của hệ thống. Trong số các giải pháp truyền dẫn chính xác được sử dụng rộng rãi nhất,Hộp số hành tinhnổi bật nhờ cấu trúc nhỏ gọn, mật độ mô-men xoắn cao và phân bổ tải trọng tuyệt vời. Tuy nhiên, nhiều kỹ sư, giám đốc mua hàng và nhà thiết kế thiết bị vẫn phải đối mặt với một câu hỏi quan trọng trong quá trình lựa chọn: sự khác biệt giữa hộp số hành tinh nội tuyến và góc phải là gì và chúng nên được áp dụng như thế nào trong môi trường công nghiệp thực tế?

Với hơn hai thập kỷ kinh nghiệm trong ngành, Raydafon Technology Group Co., Limited đã hợp tác chặt chẽ với các nhà tích hợp tự động hóa, nhà sản xuất OEM và người dùng cuối trong các lĩnh vực robot, đóng gói, máy CNC và xử lý vật liệu. Trong bài viết này, chúng tôi cung cấp sự so sánh toàn diện và dựa trên kỹ thuật giữa các thiết kế nội tuyến và góc vuông, bao gồm cấu trúc, hiệu suất, các ràng buộc lắp đặt và logic lựa chọn từ góc độ thực tế bắt nguồn từ trải nghiệm ứng dụng tại hiện trường và sản xuất tại nhà máy của chúng tôi.

Mục lục

• Nguyên lý cấu trúc của hộp số hành tinh nội tuyến là gì?
• Nguyên lý cấu trúc của hộp số hành tinh góc phải là gì?
• Hộp số hành tinh thẳng hàng và góc phải khác nhau về hiệu suất như thế nào?
• Tại sao hộp số nội tuyến và góc phải được sử dụng trong các ứng dụng khác nhau?
• Không gian lắp đặt và thiết kế hệ thống ảnh hưởng như thế nào đến việc lựa chọn?
• Thông số sản phẩm nào quan trọng nhất khi so sánh hai loại này?

Nguyên lý cấu trúc của hộp số hành tinh nội tuyến là gì?

Hộp số hành tinh nội tuyến được thiết kế sao cho trục đầu vào và trục đầu ra thẳng hàng dọc theo cùng một trục trung tâm. Cấu hình đồng trục này cho phép dòng điện truyền theo đường thẳng từ động cơ qua các tầng bánh răng hành tinh đến đầu ra. TạiRaydafon, nhóm kỹ thuật của chúng tôi thường xuyên đề xuất cấu trúc này khi tính đơn giản của hệ thống, hiệu suất cao và chiều dài trục nhỏ gọn là những ưu tiên thiết kế chính.

Từ góc độ cơ học, thiết kế nội tuyến bao gồm một bánh răng mặt trời được dẫn động trực tiếp bởi trục động cơ, nhiều bánh răng hành tinh được gắn trên một giá đỡ và một bánh răng vành trong được cố định bên trong vỏ. Tải trọng được phân bổ đều trên các bánh răng hành tinh, giúp tăng cường truyền mô-men xoắn và giảm ứng suất cục bộ.

Đặc điểm cấu trúc chính bao gồm:

• Trục đầu vào và đầu ra đồng trục, giảm thiểu độ lệch góc
• Ít thành phần trung gian hơn so với thiết kế góc cạnh
• Đường truyền tải điện được tối ưu hóa cho hiệu suất cơ học cao
• Kích thước xuyên tâm nhỏ gọn phù hợp với bố trí máy hẹp

Bởi vì dòng điện vẫn tuyến tính nên hộp số hành tinh nội tuyến thường đạt được mức hiệu suất cao hơn, thường vượt quá 95% mỗi giai đoạn. Điều này đặc biệt có giá trị trong các hệ thống điều khiển bằng servo, nơi yêu cầu kiểm soát tốc độ chính xác và tổn thất năng lượng tối thiểu. Kinh nghiệm sản xuất tại nhà máy của chúng tôi cho thấy rằng thiết kế nội tuyến cũng đơn giản hóa việc lắp ráp và căn chỉnh, góp phần mang lại chất lượng ổn định và độ bền lâu dài.

Nguyên lý cấu trúc của hộp số hành tinh góc phải là gì?

Hộp số hành tinh góc phải được thiết kế để thay đổi hướng truyền lực 90 độ. Điều này thường đạt được thông qua việc tích hợp một giai đoạn bánh răng côn hoặc bánh răng hypoid kết hợp với giai đoạn giảm hành tinh. Không giống như các mô hình nội tuyến, trục đầu vào và đầu ra vuông góc, cho phép các nhà thiết kế chuyển hướng chuyển động trong không gian máy bị hạn chế.

Tại Raydafon Technology Group Co., Limited, chúng tôi thường thấy các cấu hình góc vuông được chọn cho thiết bị trong đó động cơ thẳng đứng phải dẫn động tải ngang hoặc nơi kiến ​​trúc máy giới hạn không gian trục. Thiết kế nhà máy của chúng tôi tích hợp các bánh răng côn được mài chính xác với các giai đoạn hành tinh được tôi cứng để đảm bảo công suất mô-men xoắn được duy trì bất chấp sự thay đổi góc.

Các đặc điểm cấu trúc cốt lõi bao gồm:

• Hướng trục đầu vào và đầu ra vuông góc
• Giai đoạn bánh răng bổ sung để thay đổi hướng
• Vỏ được gia cố để hỗ trợ tải trọng hướng tâm và hướng trục kết hợp
• Tùy chọn lắp linh hoạt cho bố trí thiết bị phức tạp

Mặc dù hộp số hành tinh góc vuông có thể gây ra tổn thất truyền động cao hơn một chút so với các phiên bản nội tuyến, nhưng kỹ thuật sản xuất hiện đại và hình dạng răng được tối ưu hóa sẽ giảm đáng kể khoảng cách này. Trong các ứng dụng thực tế, lợi thế về không gian thường lớn hơn những khác biệt nhỏ về hiệu quả.

Hộp số hành tinh thẳng hàng và góc phải khác nhau về hiệu suất như thế nào?

So sánh hiệu suất là một trong những khía cạnh quan trọng nhất khi lựa chọn mộtHộp số hành tinh. Thiết kế nội tuyến và góc vuông thể hiện các đặc tính hiệu suất riêng biệt ảnh hưởng đến công suất mô-men xoắn, hiệu suất, độ ồn và trạng thái nhiệt.

Theo kinh nghiệm của chúng tôi, các thiết kế nội tuyến thường được ưu tiên cho các ứng dụng servo tốc độ cao, nơi hiệu quả và độ chính xác chiếm ưu thế. Tuy nhiên, các thiết kế góc vuông sẽ vượt trội trong các tình huống mà các hạn chế về bố cục cơ học sẽ ảnh hưởng đến việc tích hợp hệ thống. Cả hai tùy chọn đều được sản xuất tại nhà máy của chúng tôi với tiêu chuẩn chất lượng giống nhau, đảm bảo hiệu suất lâu dài đáng tin cậy.

Tại sao hộp số nội tuyến và góc phải được sử dụng trong các ứng dụng khác nhau?

Bối cảnh ứng dụng đóng vai trò quyết định trong việc lựa chọn hộp số. Hộp số hành tinh nội tuyến thường được sử dụng trong chế tạo robot, máy CNC và dây chuyền lắp ráp tự động, nơi có thể tích hợp động cơ đường thẳng. Dấu chân xuyên tâm nhỏ gọn và độ chính xác cao khiến chúng trở nên lý tưởng cho các hệ thống định vị động.

Hộp số hành tinh góc phải được ứng dụng rộng rãi trong các hệ thống băng tải, máy đóng gói, thiết bị nâng hạ. Khi khung máy hạn chế vị trí đặt động cơ, việc chuyển hướng công suất 90 độ cho phép tận dụng không gian hiệu quả mà không làm giảm công suất mô-men xoắn.

Các tùy chọn ứng dụng điển hình bao gồm:

• Hộp số hành tinh nội tuyến dành cho trục servo, khớp robot và dụng cụ chính xác
• Hộp số hành tinh góc phải dành cho băng tải, bàn xoay và thang máy thẳng đứng
• Thiết kế nội tuyến cho các yêu cầu tốc độ cao, phản ứng ngược thấp
• Thiết kế góc phải cho bố cục nhỏ gọn, đa hướng

Tại Raydafon Technology Group Co., Limited, các kỹ sư ứng dụng của chúng tôi đánh giá loại tải, chu kỳ nhiệm vụ và các ràng buộc lắp đặt để đề xuất cấu hình Hộp số hành tinh tối ưu cho từng dự án.

Không gian lắp đặt và thiết kế hệ thống ảnh hưởng như thế nào đến việc lựa chọn?

Không gian lắp đặt thường quyết định liệu hộp số thẳng hàng hay hộp số góc vuông có khả thi hay không. Các đơn vị nội tuyến yêu cầu đủ chiều dài trục nhưng có độ giãn nở hướng tâm tối thiểu. Các đơn vị góc vuông giảm yêu cầu về trục trong khi tăng kích thước xuyên tâm. Từ các dự án tùy chỉnh nhà máy của chúng tôi, chúng tôi nhận thấy rằng việc lập kế hoạch bố trí ở giai đoạn đầu giúp giảm đáng kể chi phí thiết kế lại. Các kỹ sư xem xét định hướng hộp số trong giai đoạn thiết kế ý tưởng sẽ đạt được sự cân bằng hệ thống tốt hơn và tuổi thọ linh kiện dài hơn.

Các cân nhắc cài đặt chính bao gồm:

• Không gian hướng trục và hướng tâm có sẵn
• Định hướng động cơ và định tuyến cáp
• Hướng tải và độ bền bề mặt lắp đặt
• Khả năng tiếp cận để bảo trì

Nhóm của chúng tôi tại Raydafon Technology Group Co., Limited thường xuyên cộng tác với các OEM để điều chỉnh kích thước vỏ, giao diện trục và mặt bích lắp để đảm bảo tích hợp liền mạch vào thiết bị hiện có.

Thông số sản phẩm nào quan trọng nhất khi so sánh hai loại này?

Khi so sánh hộp số hành tinh thẳng hàng và góc vuông, các thông số kỹ thuật cung cấp tiêu chí khách quan để lựa chọn. Cả hai thiết kế đều có thể được sản xuất để đáp ứng các thông số kỹ thuật khắt khe, nhưng phạm vi thông số của chúng có thể khác nhau tùy theo cấu trúc.

Quy trình sản xuất tại nhà máy của chúng tôi đảm bảo kiểm soát tham số nhất quán trên cả mô hình nội tuyến và góc vuông. Bằng cách căn chỉnh lựa chọn vật liệu, xử lý nhiệt và gia công chính xác, chúng tôi mang lại chất lượng ổn định bất kể cấu hình.

Kết luận: Làm thế nào sự lựa chọn đúng có thể cải thiện hiệu suất hệ thống?

Hiểu được sự khác biệt giữa hộp số hành tinh thẳng hàng và góc phải cho phép đưa ra quyết định sáng suốt hơn ở cả giai đoạn thiết kế và mua sắm. Thiết kế nội tuyến mang lại hiệu quả và sự đơn giản vượt trội, trong khi thiết kế góc vuông mang đến sự linh hoạt chưa từng có trong các bố cục bị hạn chế. Không có lựa chọn nào là vượt trội về mặt tổng thể; sự lựa chọn tối ưu phụ thuộc vào yêu cầu cụ thể của ứng dụng.

Tại Raydafon Technology Group Co., Limited, chúng tôi tin rằng Hộp số hành tinh phù hợp không chỉ giúp nâng cao hiệu suất của máy mà còn cả độ tin cậy vận hành lâu dài. Cách tiếp cận dựa trên kỹ thuật của chúng tôi đảm bảo rằng các giải pháp của chúng tôi phù hợp với nhu cầu thực tế, từ các mô hình tiêu chuẩn đến các thiết kế được tùy chỉnh hoàn toàn được sản xuất tại nhà máy của chúng tôi.

Nếu bạn đang lên kế hoạch cho một dự án mới hoặc nâng cấp thiết bị hiện có, nhóm kỹ thuật của chúng tôi sẵn sàng hỗ trợ quá trình lựa chọn của bạn bằng những hiểu biết thực tế và đề xuất phù hợp.Liên hệ với chúng tôihôm nay để thảo luận về cách các giải pháp truyền dẫn hành tinh của chúng tôi có thể cải thiện hiệu quả và khả năng cạnh tranh của hệ thống của bạn.

Câu hỏi thường gặp: Sự khác biệt giữa hộp số hành tinh nội tuyến và góc phải là gì?

Câu hỏi 1: Sự khác biệt giữa hộp số hành tinh nội tuyến và góc phải về hiệu suất là gì?
Câu trả lời 1: Hộp số hành tinh thẳng hàng thường đạt được hiệu suất cao hơn vì công suất truyền dọc theo một trục thẳng với ít điểm ăn khớp hơn, trong khi các phiên bản góc vuông bao gồm một tầng bánh răng bổ sung để thay đổi hướng, dẫn đến tổn thất cao hơn một chút.

Câu 2: Sự khác biệt giữa hộp số hành tinh thẳng hàng và góc phải trong không gian lắp đặt là gì?
Trả lời 2: Thiết kế nội tuyến yêu cầu nhiều không gian hướng trục hơn nhưng ít không gian hướng tâm hơn, trong khi thiết kế góc vuông giúp giảm chiều dài trục và cho phép định vị động cơ linh hoạt với chi phí tăng kích thước hướng tâm.

Câu 3: Sự khác biệt giữa hộp số hành tinh thẳng hàng và góc phải về khả năng mô-men xoắn là gì?
Câu trả lời 3: Cả hai thiết kế đều có thể cung cấp mức mô-men xoắn tương tự khi được thiết kế phù hợp, mặc dù hộp số góc vuông dựa vào vỏ được gia cố để xử lý các hướng tải kết hợp.

Câu hỏi 4: Sự khác biệt giữa hộp số hành tinh thẳng hàng và góc phải trong bảo trì là gì?
Câu trả lời 4: Hộp số thẳng hàng thường ít cần bảo trì hơn do cấu trúc đơn giản hơn, trong khi hộp số góc vuông có thể cần kiểm tra bổ sung do giai đoạn bánh răng côn.

Câu hỏi 5: Sự khác biệt giữa hộp số hành tinh nội tuyến và góc phải về mức độ phù hợp của ứng dụng là gì?
Câu trả lời 5: Hộp số nội tuyến phù hợp với các hệ thống có độ chính xác cao, tốc độ cao, trong khi hộp số góc vuông vượt trội trong các bố trí máy có không gian hạn chế hoặc đa hướng.

Câu hỏi 6: Sự khác biệt giữa hộp số hành tinh thẳng hàng và góc phải về độ phức tạp trong sản xuất là gì?
Câu trả lời 6: Thiết kế góc vuông bao gồm các quy trình gia công và căn chỉnh phức tạp hơn, trong khi thiết kế nội tuyến được hưởng lợi từ việc sản xuất và lắp ráp hợp lý.
