Các phân loại của xi lanh thủy lực là gì?

Xi lanh thủy lực, là các thành phần kích hoạt cốt lõi trong các hệ thống thủy lực, chủ yếu chịu trách nhiệm chuyển đổi năng lượng thủy lực một cách hiệu quả thành năng lượng cơ học, đạt được chuyển động đối ứng tuyến tính hoặc chuyển động đu đưa. Cấu trúc của nó được sắp xếp hợp lý, hiệu suất ổn định và nó có thể đạt được chuyển động trơn tru mà không cần thiết bị giảm tốc và không có giải phóng mặt bằng truyền tải, vì vậy nó được sử dụng rộng rãi trong nhiều loại máy móc khác nhau. Dựa trên các chức năng khác nhau, xi lanh thủy lực thường được phân loại thành các loại sau.

Phân loại chính của xi lanh thủy lực

Xi lanh hành động đơn

Một xi lanh thủy lực hoạt động duy nhất là một thiết bị thủy lực chỉ có thể tạo ra lực đẩy một chiều thông qua việc đẩy dầu thủy lực đơn phương, và thiết lập lại của nó cần được hoàn thành bằng lò xo, trọng lượng tự hoặc tải bên ngoài. Thiết bị này bao gồm một thùng xi lanh, đầu xi lanh, piston, thanh piston và thiết bị niêm phong. Dầu thủy lực chỉ hoạt động ở một bên của khu vực hiệu quả của piston, trong khi buồng đầu kia tiếp xúc với không khí.

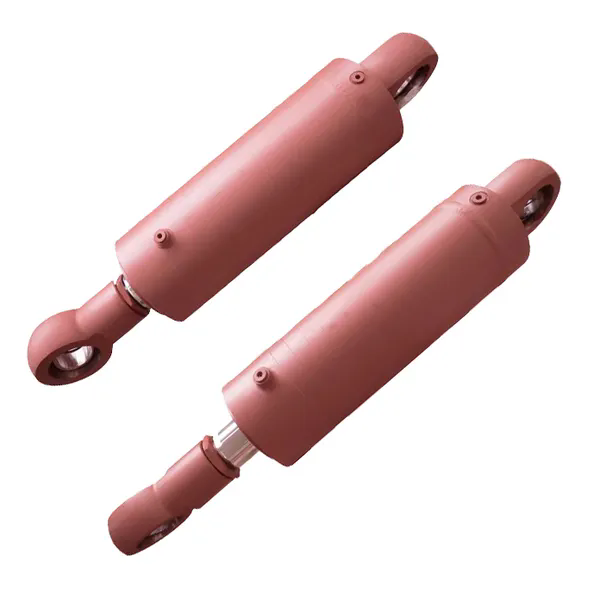

Mô hình Raydafon:Xe rác xe tải xi lanh thủy lực, xi lanh nâng thủy lực

Xi lanh hành động kép

Xy lanh thủy lực hành động kép đề cập đến một xi lanh thủy lực có thể đầu vào dầu áp suất từ cả hai bên của piston. Nó thường được sử dụng như một thành phần lái xe cho Jacks. Bộ truyền động của một xi lanh thủy lực tác dụng kép là thiết bị đầu ra chính của hệ thống chuyển động thủy lực. Mặc dù nó khác nhau về kích thước, loại và cấu trúc thiết kế, phần này thường có thể quan sát được nhất. Các bộ truyền động này chuyển đổi áp suất chất lỏng thành chuyển động hoặc lực tuyến tính nhanh, có thể điều khiển được để điều khiển tải.

Mô hình Raydafon:Xi lanh thủy lực máy xúc, xe nâng

Xi lanh kính viễn vọng

Một xi lanh thủy lực kính thiên văn, còn được gọi là xi lanh thủy lực nhiều giai đoạn, bao gồm hai hoặc nhiều piston. Trình tự mở rộng của nó là từ lớn đến nhỏ, và khi rút lại, nó từ nhỏ đến lớn. Xi lanh thủy lực này có thể đạt được một cú đánh dài hơn và chiều dài ngắn hơn khi được rút lại, với cấu trúc nhỏ gọn.

Mô hình Raydafon:

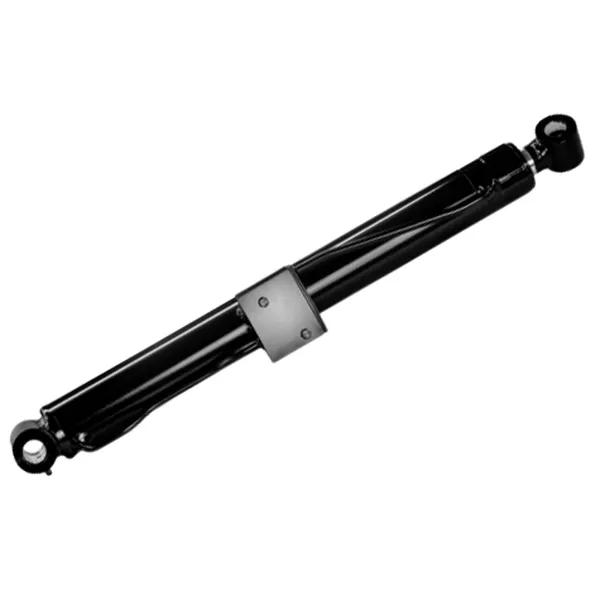

Xe làm việc trên không xi lanh thủy lực

Thông số sản phẩm củaRaydafon'Sxi lanh thủy lực

Khoa học vật chất:

Thùng: ống thép liền mạch

Thanh: thép hợp kim 4340 + mạ crom 0,05mm

Núi: Thép carbon SAE 1045 giả mạo

Bảng tham số kỹ thuật:
