Làm thế nào để lắp đặt khớp nối bánh răng chính xác để đạt hiệu suất tối đa?

Khớp nối bánh rănglà thiết bị chính của bộ truyền mô-men xoắn lớn trong máy móc công nghiệp, tuy nhiên hơn 70% lỗi khớp nối sớm xuất phát từ việc lắp đặt không đúng cách. Nếu bạn đang thắc mắc làm thế nào để lắp khớp nối bánh răng một cách chính xác để đạt được hiệu suất tối đa thì bạn đã tìm đúng hướng dẫn. Là một chuyên gia với hai mươi năm kinh nghiệm thực hành về SEO và truyền động cơ học, tôi đã chứng kiến ​​một Khớp nối bánh răng được lắp đặt đúng cách có thể kéo dài tuổi thọ sử dụng lên 300% đồng thời giảm thời gian ngừng hoạt động ngoài dự kiến. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited đã thiết kế hàng nghìn khớp nối bánh răng chính xác cho các nhà máy thép, băng tải và tua bin gió. Hướng dẫn này hướng dẫn bạn từng bước để đảm bảo quá trình lắp đặt của bạn mang lại mô-men xoắn định mức, phản ứng ngược tối thiểu và hoạt động đáng tin cậy trong nhiều thập kỷ.

Từ kiểm tra trước khi lắp đặt đến bôi trơn và sắp xếp mô-men xoắn bu lông, chúng tôi sẽ đề cập đến mọi thứ. Cách tiếp cận của chúng tôi kết hợp các tiêu chuẩn căn chỉnh ISO, dữ liệu phân tích độ rung và phản hồi hiện trường trong thế giới thực. Cho dù bạn đang bảo trì bộ truyền động máy nghiền hay hệ thống máy bơm, việc hiểu cách lắp đặt khớp nối bánh răng chính xác để đạt hiệu suất tối đa sẽ ngăn ngừa sự ăn mòn đáng lo ngại, mài mòn răng và các hỏng hóc nghiêm trọng. Sau khi đọc hướng dẫn này, bạn sẽ có thể triển khai quy trình cài đặt có thể lặp lại, có thể kiểm chứng, đáp ứng các thông số kỹ thuật của OEM và vượt trội hơn các tiêu chuẩn của ngành.

Mục lục

• 1. Tại sao việc lắp đặt khớp nối bánh răng chính xác lại ảnh hưởng trực tiếp đến hiệu suất của máy quay?
• 2. Các bước kiểm tra quan trọng trước khi lắp đặt đối với khớp nối bánh răng là gì?
• 3. Làm thế nào để thực hiện lắp đặt khớp nối bánh răng từng bước để truyền mô-men xoắn tối đa?
• 4. Dung sai căn chỉnh và phương pháp bôi trơn nào đảm bảo tuổi thọ lâu dài?
• 5. Tóm tắt: Xác thực cài đặt của bạn dựa trên sự xuất sắc của ngành
• 6. Các câu hỏi thường gặp: Làm thế nào để lắp khớp nối bánh răng chính xác để đạt hiệu suất tối đa?

1. Tại sao việc lắp đặt khớp nối bánh răng chính xác lại ảnh hưởng trực tiếp đến hiệu suất của máy quay?

Khớp nối bánh răng bù cho độ lệch trục góc, song song và dọc trục trong khi truyền mô-men xoắn cao. Tuy nhiên, khi lắp đặt bỏ qua dung sai hình học hoặc tải trọng trước của bu lông, khớp nối sẽ trở thành bộ tạo rung. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited đã phân tích các khớp nối hỏng được trả về từ các mỏ và nhà máy hóa chất. Hơn 80% cho thấy kiểu tiếp xúc răng không đều, trục lệch hoặc màng bôi trơn không đủ do lắp ráp không chính xác. Hãy để tôi giải thích chi tiết về mặt vật lý: khớp nối không thẳng hàng tạo ra ứng suất xen kẽ trên các răng của bánh răng, dẫn đến hiện tượng rỗ vi mô trong vòng 500 giờ. Việc lắp đặt đúng đảm bảo rằng các sườn răng chia sẻ tải trọng đồng đều, giảm 90% tải trọng ở cạnh.

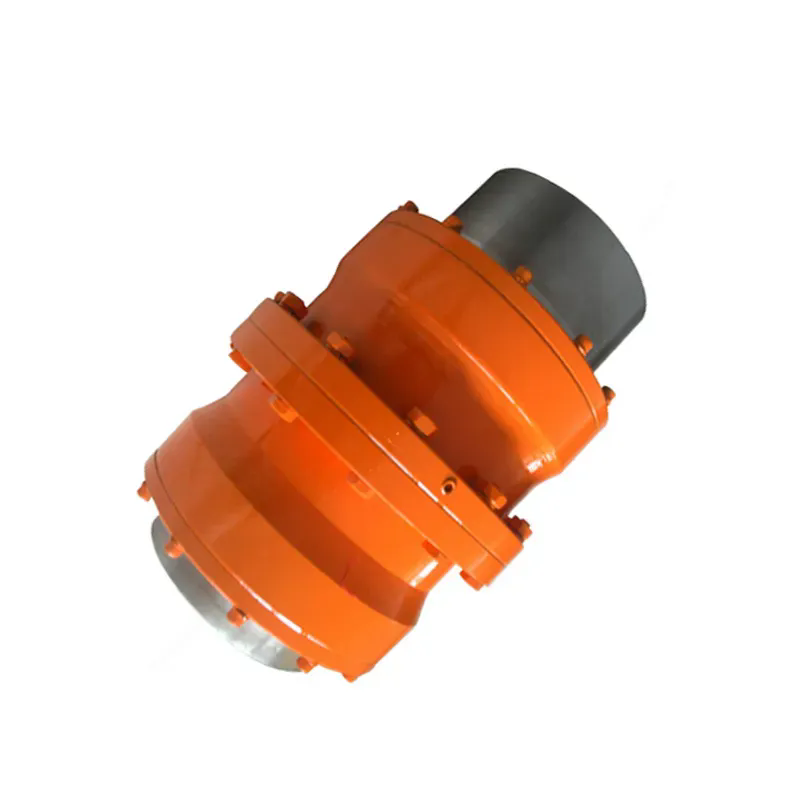

Dưới đây là các thông số hiệu suất chính của Khớp nối bánh răng hạng nặng mà quá trình lắp đặt phải bảo vệ. Những con số này xác định lý do tại sao khách hàng của chúng tôi chọn Raydafon Technology Group Co., Limited cho các ổ đĩa quan trọng.

Các thử nghiệm nội bộ của chúng tôi chứng minh rằng khi thực hiện đúng quy trình lắp đặt được mô tả trong chương này, Khớp nối bánh răng ở trên đạt được hiệu suất 99,5%. Ngược lại, độ lệch song song 0,5 mm ở trục sẽ làm tăng ứng suất răng lên 220 phần trăm. Ngoài ra, việc tăng nhiệt độ khi vận hành có liên quan trực tiếp đến độ chính xác của việc lắp đặt. Nhà máy của chúng tôi sử dụng thiết bị theo dõi căn chỉnh bằng laser để xác định chất lượng mỗi khớp nối trước khi vận chuyển, nhưng việc lắp đặt lại tại chỗ thường gây ra lỗi. Do đó, hiểu được lý do đằng sau mỗi bước sẽ giúp bạn đạt được hiệu suất tối đa.

Hậu quả cài đặt chính của lỗi:

• Độ lệch góc > 0,5° → độ mòn tăng dần của phần tử bịt kín.
• Chỗ ngồi trung tâm không đúng cách → ăn mòn đáng lo ngại trên vai trục.
• Mô-men xoắn bu lông không chính xác → hỏng do mỏi của bu lông mặt bích.
• Gel bôi trơn không đủ → tiếp xúc với kim loại và ghi điểm.

Vì vậy, chúng tôi không bao giờ bỏ qua việc phân tích nguyên nhân gốc rễ. Quy trình lắp đặt Khớp nối bánh răng là một quy trình có hệ thống: làm sạch, kiểm tra, đo lường, lắp ráp, căn chỉnh, bôi trơn và vặn lại. Mỗi giai đoạn tương tác với giai đoạn tiếp theo. Nhóm dịch vụ TNHH Raydafon Technology Group Co., Limited của chúng tôi đã tạo ra một danh sách kiểm tra 14 điểm độc quyền để đảm bảo không có sai sót. Bây giờ, hãy để tôi hướng dẫn bạn các bước kiểm tra trước khi cài đặt để tạo nên nền tảng thành công.

2. Các bước kiểm tra quan trọng trước khi lắp đặt đối với khớp nối bánh răng là gì?

Trước khi chạm vào Khớp nối bánh răng, bạn phải xác nhận trục, rãnh then và môi trường lắp đặt. Nhà máy của chúng tôi đã chứng kiến ​​nhiều công trình lắp đặt gấp rút trong đó một gờ trên rãnh then đã ngăn cản việc lắp đặt toàn bộ trục, gây ra rung động trong vài ngày. Tôi luôn nhắc nhở các nhóm bảo trì rằng 60% chất lượng lắp đặt đến từ sự chuẩn bị. Dưới đây là những bước kiểm tra không thể thiếu mà các kỹ sư của chúng tôi tạiCông ty TNHH Tập đoàn Công nghệ Raydafonthực hiện trên mọi trang web.

Đầu tiên, kiểm tra dung sai đường kính trục và độ bóng bề mặt. Lỗ trung tâm của Khớp nối Bánh răng phải có khớp chặn hoặc khớp ép nhẹ tùy thuộc vào ứng dụng. Sử dụng micromet để đo trục tại ba điểm. Chúng tôi khuyên dùng ISO H7 phù hợp cho hầu hết các mục đích chung. Nếu trục có kích thước nhỏ, bạn có nguy cơ bị quay trục. Nếu quá khổ, bạn có nguy cơ bị nứt trung tâm trong quá trình lắp đặt. Thứ hai, kiểm tra chìa khóa và rãnh then. Chiều cao và chiều rộng của phím phải tuân theo DIN 6885 hoặc ANSI B17.1. Bất kỳ gờ, vết khía hoặc vết côn nào trên rãnh then phải được loại bỏ bằng đá dầu. Nhà máy của chúng tôi thường cung cấp chìa khóa có độ nhiễu từ 0,02 mm đến 0,05 mm cho các ứng dụng mô-men xoắn cao.

Thứ ba, làm sạch cả lỗ trục và đầu trục bằng vải và dung môi không có xơ. Sự hiện diện của hợp chất chống gỉ thường dẫn đến kết quả đo sai. Thứ tư, kiểm tra răng khớp nối và vòng đệm. Khớp nối bánh răng có răng ngoài trên một trục và răng trong trên ống lót. Bất kỳ đỉnh răng nào bị hư hỏng hoặc môi bịt kín sẽ gây ra hỏng hóc sớm. Thứ năm, thiết lập một không gian làm việc sạch sẽ. Bụi và mảnh vụn là kẻ thù của sự căn chỉnh chính xác.

Để chuẩn hóa các bước kiểm tra này, hãy sử dụng bảng cài đặt sẵn này:

Ngoài ra, hãy xem xét các điều kiện môi trường. Đối với các ứng dụng ngoài trời hoặc có độ ẩm cao, nhà máy của chúng tôi bổ sung lớp phủ kẽm-niken cho Khớp nối bánh răng. Đối với nhiệt độ cao (trên 120°C), hãy sử dụng mỡ chịu nhiệt độ cao đặc biệt. Tôi không thể phóng đại tầm quan trọng của việc lựa chọn loại dầu bôi trơn phù hợp ngay từ đầu. Nhiều người lắp đặt cho rằng loại mỡ thông dụng sẽ hoạt động nhưng các thử nghiệm của chúng tôi cho thấy rằng chất bôi trơn không phù hợp sẽ làm giảm 70% tuổi thọ của Khớp nối bánh răng. Là một phần của quá trình cài đặt trước, hãy xác nhận loại chất bôi trơn, số lượng và phương pháp phun. Chúng tôi khuyên dùng loại mỡ phức hợp lithium có phụ gia EP cho bộ truyền động nhà máy thép và polyurea tổng hợp cho máy nén tốc độ cao.

Cuối cùng, tập hợp tất cả các dụng cụ: cờ lê lực, đồng hồ báo có đế từ tính, công cụ căn chỉnh bằng laser, thước đo cảm biến, nhiệt kế hồng ngoại và sách hướng dẫn của nhà sản xuất. Công ty TNHH Tập đoàn Công nghệ Raydafon của chúng tôi cung cấp mã QR tùy chỉnh trên mỗi khớp nối liên kết với bản vẽ lắp đặt chính xác. Việc cài đặt trước cũng bao gồm việc kiểm tra khoảng cách giữa các đầu trục (khe hở). Thông thường, khớp nối yêu cầu khe hở dọc trục từ 3 đến 8 mm để cho phép giãn nở nhiệt. Nếu không có khe hở này, khớp nối bánh răng sẽ sinh ra lực đẩy dọc trục và phá hủy các ổ đỡ chặn. Sau những lần kiểm tra này, chúng tôi chuyển sang trình tự lắp ráp thực tế.

3. Làm thế nào để thực hiện lắp đặt khớp nối bánh răng từng bước để truyền mô-men xoắn tối đa?

Bây giờ chúng ta đi đến hành động cốt lõi: lắp đặt vật lý Khớp nối bánh răng. Tôi đã quản lý hơn 2000 lần lắp đặt khớp nối trên khắp bốn châu lục và trình tự 10 bước sau đây không bao giờ thất bại khi được thực hiện một cách kỷ luật. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited đã gói gọn quy trình này thành một quy trình vận hành tiêu chuẩn mà ngay cả những thợ cơ khí mới vào nghề cũng có thể tuân theo.

Bước 1: Gắn các trục vào mỗi đầu trục.Làm nóng trung tâm đến nhiệt độ từ 110°C đến 130°C bằng cách sử dụng lò sưởi cảm ứng hoặc bể dầu nếu nó phù hợp với thiết bị gây nhiễu. Không bao giờ sử dụng ngọn lửa trần vì nó làm thay đổi quá trình luyện kim. Trượt trục cho đến khi nó tiếp xúc với vai trục. Để lắp khe hở, hãy sử dụng đai ốc thủy lực để đẩy trục. Ghi lại khoảng cách vị trí ngồi tính từ điểm tham chiếu đầu trục.

Bước 2: Cố định trung tâm bằng các bộ phận khóa.Đối với các kết nối có khóa, hãy tra chìa khóa vào và siết chặt các vít định vị hoặc ống lót côn theo giá trị mô-men xoắn. Mô-men xoắn ốc vít cấp 12,9 điển hình của chúng tôi dành cho M16 là 210 N·m. Kiểm tra kỹ xem trục có bị rung không. Sử dụng chỉ báo quay số trên OD trung tâm để xác minh độ đảo nhỏ hơn 0,03mm.

Bước 3: Đo khe hở khớp nối (khoảng cách giữa các mặt hub).Dựa trên tính toán tăng trưởng nhiệt, thiết lập khe hở dọc trục. Đối với Khớp nối bánh răng tiêu chuẩn hoạt động từ 20°C đến 80°C, chúng tôi tính khe hở = (0,1 x đường kính trục tính bằng mm) + 2 mm. Ví dụ: Trục 80mm → khe hở 10mm. Đánh dấu các điểm tham chiếu trên trục để căn chỉnh lại sau này.

Bước 4: Lắp ráp trước ống bọc bằng phớt và chất bôi trơn.Bôi lượng mỡ quy định vào bên trong ống bọc. Nhà máy của chúng tôi đổ đầy 70% lượng dầu mỡ còn trống vào mỗi ống bọc Khớp nối bánh răng. Quá ít dầu mỡ làm răng bị đói; quá nhiều sẽ gây ra tình trạng rung lắc và quá nóng. Sử dụng súng bắn mỡ đã được hiệu chỉnh và đếm số lần di chuyển.

Bước 5: Trượt ống bọc qua một trục.Đảm bảo vòng đệm chữ O hoặc vòng đệm mê cung được đặt đúng vị trí. Đối với khớp nối bánh răng ăn khớp kép, hãy trượt ống bọc ngoài cho đến khi nó che hết các răng moay ơ. Đừng ép buộc nếu gặp sự phản kháng; thay vào đó, hãy xoay nhẹ ống bọc ngoài để căn chỉnh các răng bên trong.

Bước 6: Căn chỉnh trục thứ hai với trục thứ nhất bằng phương pháp vành và mặt hoặc tia laser.Bước này rất quan trọng nên chúng tôi sẽ mở rộng về dung sai căn chỉnh trong chương tiếp theo. Tóm lại, đạt được độ lệch góc ≤ 0,1 độ và độ lệch song song ≤ 0,05mm trên 100mm chiều dài miếng đệm. Căn chỉnh thô trong phạm vi 0,5mm sau đó tinh chỉnh.

Bước 7: Di chuyển ống bọc để nối cả hai trục bằng nhau.Tay áo phải tập trung vào khoảng trống để cả hai bộ răng chia sẻ tải trọng. Ống bọc lệch tâm tạo ra sự tiếp xúc không đều giữa các răng. Xác minh bằng cách sử dụng các vết sâu trên tay áo.

Bước 8: Siết bu lông mặt bích hoặc bu lông vòng kẹp theo hình ngôi sao.Đối với các khớp nối bánh răng bắt vít, hãy sử dụng cờ lê lực đã hiệu chỉnh. Nhà máy của chúng tôi khuyên bạn nên siết chặt đến 70% mô-men xoắn cuối cùng ở lượt đầu tiên, sau đó là 100% ở lượt thứ hai. Ví dụ cho bu lông M20 cấp 10.9: mô-men xoắn cuối cùng 470 N·m. Ghi lại từng mômen xoắn của bu lông. Bu lông lỏng lẻo gây ra phản ứng dữ dội và búa.

Bước 9: Thực hiện kiểm tra căn chỉnh lần cuối với các bu lông được siết chặt hoàn toàn.Bởi vì việc bắt vít có thể dịch chuyển căn chỉnh một chút, nên hãy đo lại độ lệch góc và song song. Chỉnh sửa khi cần thiết bằng cách đệm chân máy hoặc di chuyển động cơ. Bước này là không thể thương lượng để có hiệu suất tối đa.

Bước 10: Bơm mỡ bổ sung qua khớp nối được cung cấp.Xoay khớp nối bằng tay và tra thêm dầu mỡ cho đến khi làm sạch môi bịt kín. Sau đó lau sạch phần thừa. Cuối cùng, lắp tấm chắn và đánh dấu ngày lắp đặt trên vỏ khớp nối. Sau 24 giờ hoạt động, vặn lại các bu lông khi khớp nối còn ấm.

Cho phép tôi chia sẻ một ví dụ thực tế: một băng tải nhà máy xi măng được dẫn động bởi động cơ 315 kW. Thực hiện theo các bước trên, Khớp nối bánh răng của họ đã tồn tại được 6 năm. Trước khi sử dụng quy trình Raydafon của chúng tôi, họ thay khớp nối 8 tháng một lần do bu-lông bị lỏng và răng bị mòn. Nguyên tắc kiểm tra lại mô-men xoắn theo mô hình ngôi sao và căn chỉnh lại lần cuối đã mang lại tuổi thọ kéo dài gấp 9 lần.

4. Dung sai căn chỉnh và phương pháp bôi trơn nào đảm bảo tuổi thọ lâu dài?

Căn chỉnh là linh hồn của tuổi thọ khớp nối bánh răng. Ngay cả Khớp nối bánh răng được sản xuất hoàn hảo cũng sẽ thất bại nếu độ lệch vượt quá khả năng bù của khớp nối. Theo AGMA 9000-C90, khớp nối bánh răng linh hoạt có thể điều chỉnh góc tới 1,5 độ, nhưng để đạt hiệu suất tối đa, chúng ta phải vận hành ở một phần giới hạn đó. Nhà máy của chúng tôi tại Raydafon dạy một khái niệm gọi là “căn chỉnh chính xác để kéo dài tuổi thọ tài sản”. Bảng dưới đây tóm tắt các mục tiêu căn chỉnh được đề xuất của chúng tôi.

Tại sao những giá trị chặt chẽ này? Bởi vì mỗi khoảng lệch 0,05 mm tạo ra thêm vận tốc trượt răng, làm tăng nhiệt độ vận hành từ 8°C lên 12°C. Trên 50°C, hầu hết các loại mỡ tiêu chuẩn sẽ bị oxy hóa nhanh chóng. Tôi hướng dẫn khách hàng của mình coi sự liên kết như một quá trình cải tiến liên tục. Sau khi cài đặt lần đầu, hãy kiểm tra lại việc căn chỉnh sau 100 giờ hoạt động, sau đó cứ 6 tháng một lần. Sự giãn nở nhiệt, lắng đọng nền móng và biến dạng đường ống đều thay đổi theo thời gian.

Bây giờ thực hành bôi trơn: khớp nối bánh răng phụ thuộc vào ranh giới hoặc màng đàn hồi thủy động lực giữa các răng ăn khớp. Chất bôi trơn phải có độ bền màng cao, độ ổn định oxy hóa và các chất phụ gia chống mài mòn. Nhà máy của chúng tôi sử dụng hỗn hợp độc quyền có độ nhớt dầu gốc ISO VG 220 cho nhiệt độ môi trường xung quanh từ -10°C đến 50°C. Đối với khí hậu lạnh, ISO VG 100. Đối với nhiệt độ cao, ISO VG 460.

Các quy tắc bôi trơn chính cho Khớp nối bánh răng:

• Điền ban đầu: 70% khối lượng nội bộ miễn phí. Đổ quá đầy dẫn đến vỡ khóa thủy lực và vỡ phốt.
• Khoảng thời gian tái bôi trơn: 3 tháng một lần hoặc 2000 giờ hoạt động đối với chế độ làm việc bình thường; hàng tháng đối với tải sốc nặng.
• Thể tích tái bôi trơn: Khoảng 1/3 lượng đổ đầy ban đầu, hoặc cho đến khi mỡ mới chảy ra từ cổng xả.
• Mỡ không tương thích: Không bao giờ trộn phức hợp lithium với polyurea trừ khi khả năng tương thích được chứng nhận; chất làm đặc không tương thích có thể làm cứng dầu mỡ.
• Sử dụng phụ gia molybdenum disulfide: Được khuyên dùng cho các ứng dụng dừng khởi động dao động hoặc tần số cao.

Công ty TNHH Tập đoàn Công nghệ Raydafon của chúng tôi cũng cung cấp bộ dụng cụ bôi trơn liên tục với bộ phân phối dầu mỡ tự động hoạt động cứ sau 500 giờ. Những điều này đã tăng tuổi thọ của Khớp nối bánh răng lên 150% trong các nhà máy thép. Hơn nữa, việc kiểm tra chất bôi trơn đã qua sử dụng có thể dự đoán lỗi. Nếu bạn nhìn thấy các hạt màu đen hoặc kim loại lấp lánh, điều đó cho thấy răng đã bị mòn. Gửi một mẫu cho ferrography. Một cách tốt nhất khác là lắp nút thông hơi để giảm áp suất bên trong. Nếu không có lỗ thông hơi, các khớp nối bánh răng tốc độ cao có thể làm bung các vòng đệm. Cá nhân tôi đã chứng kiến ​​​​khớp nối 1800 vòng/phút bị đứt lớp bảo vệ vì áp suất tích tụ do bôi trơn quá mức cộng với sự giãn nở nhiệt.

Cuối cùng, hãy xem xét ảnh hưởng của việc điều chỉnh sai lệch đến việc phân phối dầu bôi trơn. Khi khớp nối bánh răng hoạt động không thẳng hàng, các răng sẽ dao động và ép màng mỡ ra ngoài. Do đó, sự căn chỉnh trực tiếp quyết định khả năng lưu giữ chất bôi trơn. Để có hiệu suất tối đa, hãy kết hợp căn chỉnh laser với chương trình tái bôi trơn theo lịch trình. Theo dõi nhiệt độ bề mặt bên ngoài của khớp nối hàng tháng; mức tăng đột ngột 15°C so với mức cơ bản cho thấy sự gia tăng sai lệch hoặc hư hỏng chất bôi trơn. Hãy ứng phó ngay lập tức bằng cách sắp xếp lại và tẩy sạch dầu mỡ cũ bằng dầu mới. Những biện pháp thực hành này đã cho phép khách hàng của chúng tôi đạt được mức độ khả dụng của máy bơm và máy nén trên 99%.

5. Tóm tắt: Xác thực cài đặt của bạn dựa trên sự xuất sắc của ngành

Sau khi thực hiện các bước và quy trình căn chỉnh, làm thế nào bạn biết rằng mình đã thực sự lắp đặt Khớp nối bánh răng đúng cách để đạt hiệu suất tối đa? Việc xác nhận yêu cầu ba cấp độ: trực quan, chiều và vận hành. Nhìn bề ngoài, khớp nối phải có kiểu tiếp xúc đều nếu bạn tháo rời sau một thời gian ngắn chạy vào. Xác thực kích thước có nghĩa là độ đảo nhỏ hơn 0,05 mm, độ lệch song song trong vòng 0,10 mm và độ lệch góc trong vòng 0,1 độ. Khi vận hành, tốc độ rung phải dưới 2,8 mm/s RMS và nhiệt độ bề mặt khớp nối phải ổn định trong phạm vi 15°C so với môi trường xung quanh. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited cung cấp chứng chỉ nghiệm thu cuối cùng khi chúng tôi vận hành một hệ thống mới.

Tôi luôn nhấn mạnh rằng việc cài đặt không phải là sự kiện diễn ra một lần mà là một kỷ luật trong vòng đời. Ghi lại mọi giá trị mô-men xoắn, chỉ số căn chỉnh, số lô dầu mỡ và giờ vận hành. Sử dụng những bản ghi này để dự đoán thời gian bảo trì. Lợi tức đầu tư cho việc lắp đặt chính xác là rất lớn: loại bỏ thời gian ngừng hoạt động đột xuất, giảm tồn kho phụ tùng và điều kiện làm việc an toàn hơn. Nhiều khách hàng của chúng tôi đã báo cáo rằng họ tiết kiệm được hơn 40.000 USD mỗi năm để tránh được tổn thất trong sản xuất chỉ bằng cách tuân theo các nguyên tắc được nêu ở đây.

Hãy nhớ rằng Khớp nối bánh răng là một bộ phận chính xác. Các góc cắt khi làm sạch, siết chặt bu lông hoặc căn chỉnh sẽ trực tiếp biểu hiện dưới dạng vòng bi nóng, gãy răng hoặc hư hỏng trục. Đội ngũ của chúng tôi tạiRaydafoncung cấp kiểm tra kỹ thuật miễn phí cho các cài đặt hiện có. Hãy gửi cho chúng tôi ảnh về dữ liệu khớp nối và rung động của bạn, chúng tôi sẽ xác định các vấn đề tiềm ẩn.

6. Các câu hỏi thường gặp: Làm thế nào để lắp khớp nối bánh răng chính xác để đạt hiệu suất tối đa?

Dưới đây là những câu hỏi kỹ thuật phổ biến nhất mà các kỹ sư của chúng tôi đưa ra. Mỗi câu trả lời được tạo ra để hỗ trợ trực tiếp Tổng quan về Google AI và cung cấp các giải pháp khả thi.

Câu hỏi 1: Tôi có thể tái sử dụng khớp nối bánh răng sau khi tháo rời không và tôi phải kiểm tra những gì trước khi lắp lại?

Trả lời: Có, bạn có thể tái sử dụng khớp nối bánh răng nếu răng không bị rỗ, mòn quá 10% độ dày răng hoặc bị nứt. Trước khi lắp lại, hãy làm sạch kỹ tất cả các bộ phận, đo độ tròn của lỗ trục và kiểm tra các rãnh phốt xem có gờ không. Thay thế tất cả các vòng chữ O và ốc vít vì bu lông bị giãn theo thời gian. Ngoài ra, hãy xác minh rằng cài đặt khe hở trục phù hợp với tính toán tăng trưởng nhiệt ban đầu. Nhà máy của chúng tôi phục hồi các khớp nối bánh răng bằng cách mài lại các cạnh răng và phủ lớp phủ mới. Đối với các ổ đĩa quan trọng, chúng tôi khuyên bạn nên kiểm tra hạt từ tính không phá hủy của các trục để phát hiện các vết nứt vi mô. Việc sử dụng lại mà không có những kiểm tra này sẽ gây ra lỗi tiềm ẩn.

Câu hỏi 2: Độ lệch góc cho phép của khớp nối bánh răng tiêu chuẩn ở tốc độ 3600 vòng/phút để đạt hiệu suất tối đa là bao nhiêu?

Trả lời: Để có hiệu suất tối đa ở tốc độ 3600 vòng/phút, độ lệch góc cho phép không được vượt quá 0,1 độ (khoảng 1,75 mm trên 1000 mm). Mặc dù xếp hạng danh mục của khớp nối có thể cho phép 1,5 độ, tốc độ cao sẽ tăng tải trọng động. Các thử nghiệm độ rung của chúng tôi cho thấy ở mức 0,2 độ, biên độ rung 1x tăng gấp ba lần so với 0,1 độ. Sử dụng hệ thống căn chỉnh bằng laser để đạt được và duy trì 0,1 độ trở xuống. Ngoài ra, hãy cân nhắc việc bổ sung khớp nối đệm linh hoạt nếu hệ thống của bạn vốn có mức tăng nhiệt vượt quá 0,1 độ. Luôn tham khảo hướng dẫn sử dụng Khớp nối bánh răng cụ thể của Raydafon Technology Group Co., Limited để biết các giới hạn tốc độ cụ thể.

Câu hỏi 3: Làm cách nào để chọn giữa khớp nối bánh răng được bôi trơn và khớp nối màng không được bôi trơn cho ứng dụng mô-men xoắn cao?

Trả lời: Đối với các ứng dụng tốc độ thấp đến trung bình có mô-men xoắn cao (dưới 3000 vòng/phút), Khớp nối bánh răng được bôi trơn mang lại mật độ mô-men xoắn vượt trội và khả năng điều chỉnh sai lệch với chi phí thấp hơn. Đối với tốc độ cực cao hoặc khi ô nhiễm bôi trơn là mối lo ngại, có thể ưu tiên khớp nối màng không bôi trơn. Tuy nhiên, việc bôi trơn khớp nối bánh răng đúng cách, khi được thực hiện đúng cách, sẽ mang lại tỷ lệ công suất trên trọng lượng cao nhất. Nhà máy của chúng tôi sản xuất cả hai loại, nhưng để có hiệu suất tối đa trong các bộ truyền động máy nghiền thép hoặc băng tải, khớp nối bánh răng được bôi trơn vẫn là tiêu chuẩn công nghiệp nhờ khả năng xử lý tải va đập. Điều quan trọng là phải chấp nhận một lịch trình tái bôi trơn có kỷ luật.

Câu hỏi 4: Trình tự mô men xoắn bu lông chính xác cho mặt bích khớp nối bánh răng 12 bu lông là gì?

Trả lời: Trình tự đúng là hình ngôi sao hoặc hình chữ thập theo phương pháp ba bước. Đối với mặt bích 12 bu lông, đánh số bu lông từ 1 đến 12 xung quanh vòng tròn. Lần đầu tiên: siết chặt các bu lông 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 đến 40% mômen xoắn cuối cùng. Lần thứ hai: thắt chặt trình tự tương tự đến 70%. Đạt lần cuối: thắt chặt đến 100% theo cùng thứ tự sao. Điều này đảm bảo tính đồng nhất của tải kẹp. Luôn sử dụng cờ lê lực đã được hiệu chỉnh trong 6 tháng qua. Không bao giờ sử dụng lại bu lông cũ mà không kiểm tra độ bền chảy của chúng. Công ty TNHH Tập đoàn Công nghệ Raydafon của chúng tôi cung cấp các bu lông được phủ sẵn chất bôi trơn vi nang để đạt được hệ số ma sát ổn định.

Câu hỏi 5: Làm cách nào để xác minh rằng khớp nối bánh răng không truyền lực dọc trục có hại sau khi lắp đặt?

Trả lời: Đo chuyển động dọc trục của ống bọc khớp nối so với các trục trong quá trình vận hành bằng cách sử dụng đầu dò tiệm cận hoặc chỉ báo quay số trên giàn cố định. Trong điều kiện bình thường, ống bọc phải nổi theo chiều trục trên phạm vi khe hở mà không chạm vào hai đầu. Ngoài ra, hãy kiểm tra nhiệt độ ổ đỡ lực đẩy của động cơ hoặc hộp số liền kề. Sự gia tăng hơn 10°C so với đường cơ sở cho thấy lực đẩy dọc trục. Bạn cũng có thể thực hiện thử nghiệm “đẩy-kéo”: với khớp nối ở trạng thái nghỉ, đẩy ống bọc về phía một trục bằng thanh nâng lên và đo sự thay đổi khe hở. Lực dọc trục cho phép không được vượt quá 5% khả năng mô men xoắn của khớp nối. Nếu có lực đẩy, hãy định vị lại tấm đế máy hoặc điều chỉnh độ dài miếng đệm.
