Xi lanh thủy lực nâng và lái máy kéo
  • Xi lanh thủy lực nâng và lái máy kéoXi lanh thủy lực nâng và lái máy kéo
  • Xi lanh thủy lực nâng và lái máy kéoXi lanh thủy lực nâng và lái máy kéo

Xi lanh thủy lực nâng và lái máy kéo

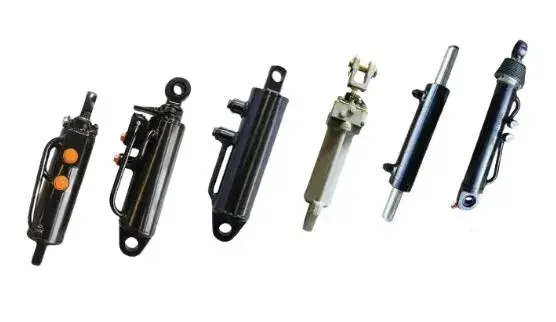

Xi lanh thủy lực nâng phía sau và lái máy kéo - 7 mẫu tiêu chuẩn bao gồm lỗ khoan 40–80 mm, thanh 20–35 mm, hành trình 120–200 mm và khoảng cách lắp đặt 301–532 mm. Các mẫu nâng phía sau bao gồm cặp thay thế 800.55A.01 và cặp trái/phải cho liên kết xi-lanh đôi; mô hình lái trục trước sử dụng hành trình ngắn hơn để bánh xe phản ứng nhanh hơn. Thân xi lanh được làm bằng thép hợp kim dày với một thanh nối đất cứng và một thiết bị gạt bụi phía trước phốt chính. Gửi mô hình xi lanh cũ của bạn hoặc lỗ khoan, hành trình và khoảng cách lắp đặt của nó - chúng tôi xác nhận mô hình phù hợp và gửi lại báo giá của nhà máy trong vòng 24 giờ.

Thay thế OEM · Thủy lực nông nghiệp

Xi lanh thủy lực nâng phía sau và lái máy kéo - 7 mẫu, lỗ khoan 40–80 mm, lắp 301–532 mm

Xy lanh thủy lực của máy kéo bị hỏng trên công trường vì một trong ba lý do: lỗ khoan quá nhỏ để nâng tải, vòng đệm thanh không thể chống bụi và bùn hoặc khoảng cách lắp không khớp với liên kết bạn đã có rồi. Trang này liệt kê bảy mẫu tiêu chuẩn bao gồm hệ thống lái trục trước và nâng ba điểm phía sau trên các bệ máy kéo thông thường, có lỗ khoan, thanh truyền, hành trình và khoảng cách lắp đặt được nêu rõ cho từng loại để bạn có thể khớp một thay thế trước khi đặt hàng.

7Mô hình tiêu chuẩn
40–80 mmĐường kính lỗ khoan
20–35 mmĐường kính thanh
120–200 mmĐột quỵ
301–532 mmKhoảng cách lắp đặt
2Các loại chức năng
Phong tụcLỗ khoan, đột quỵ, cổng

Bảng mô hình - Lỗ khoan, thanh, hành trình và khoảng cách lắp đặt

Bảy mẫu tiêu chuẩn để nâng phía sau máy kéo và lái trục trước
Người mẫu Lỗ khoan (mm) Thanh (mm) Đột quỵ (mm) Khoảng cách lắp đặt (mm) Chức năng
HSG55/32×125-324 55 32 125 324 Xy lanh nâng phía sau máy kéo (cặp trái/phải)
HSG63/32×125-324 63 32 125 324 Xy lanh nâng phía sau máy kéo (cặp trái/phải)
HSG63/35×120-301 63 35 120 301 Xy lanh nâng phía sau máy kéo (cặp trái/phải)
HSG80/32×200-532 80 32 200 532 Xi lanh nâng phía sau 800.55A.01
HSG40/20×175-323 40 20 175 323 Xi lanh lái trục trước máy kéo
HSG40/25×176-520 40 25 176 520 Xi lanh lái trục trước máy kéo
HSG50/30×175-465 50 30 175 465 Xi lanh lái trục trước máy kéo

Các kết hợp lỗ khoan, thanh, hành trình và khoảng cách lắp khác có thể được tạo ra để vẽ. Nếu liên kết của bạn sử dụng một đường kính chốt hoặc góc cổng khác nhau, hãy gửi kích thước và chúng tôi sẽ xác nhận hình trụ phù hợp trước đó sản xuất.

Tóm tắt thông số kỹ thuật theo chức năng

Những thay đổi giữa nhóm nâng phía sau và nhóm lái
Nhóm chức năng Phạm vi lỗ khoan Phạm vi thanh Phạm vi hành trình Sử dụng điển hình
Xi lanh nâng phía sau 55 – 80mm 32 – 35mm 120 – 200 mm Liên kết ba điểm, nâng nông cụ nặng, thay thế 800.55A.01
Xi lanh lái trục trước 40 – 50 mm 20 – 30 mm 175 – 176mm Tay lái thủy tĩnh trên trục trước, quay đầu chặt chẽ

Các mẫu xe nâng phía sau sử dụng lỗ khoan lớn hơn vì tải trọng nâng được truyền lên cần xi lanh trong quá trình vận chuyển. Các mẫu lái sử dụng lỗ khoan nhỏ hơn và hành trình dài hơn để thay đổi góc bánh xe nhanh hơn ở lưu lượng thấp hơn.

Điều quan trọng khi bạn thay thế xi lanh máy kéo

01

Kích thước lỗ khoan quyết định lực nâng

Lực nâng là diện tích lỗ khoan nhân với áp suất thủy lực. Một xi lanh nâng phía sau có đường kính 55 mm và một xi lanh nâng phía sau 80 mm xi lanh khoan chạy trên cùng một máy kéo thủy lực không tạo ra sức nâng như nhau. Nếu bạn là thay thế một xi lanh bị mòn và nông cụ nâng lên chậm, kiểm tra kích thước lỗ khoan và thanh truyền tựa vào bàn trước khi cho rằng máy bơm bị lỗi. cácxi lanh thủy lực máy kéotrang danh mục liệt kê phạm vi rộng hơn nếu không có mô hình nào trong số bảy mô hình phù hợp với liên kết của bạn.

02

Bề mặt thanh và chất lượng con dấu quyết định tuổi thọ

Xi lanh máy kéo hoạt động trong môi trường bụi, bùn và phun phân bón. Thanh là bề mặt đầu tiên chịu đựng: Khi vết rỗ bắt đầu, vòng đệm môi không thể giữ được và dầu chảy qua cần gạt nước. Xi lanh này sử dụng một cứng, thanh nối đất được phủ nhiều lớp chống ăn mòn, kết hợp với thiết bị gạt bụi phía trước phốt chính để các hạt mài mòn bị dừng lại trước khi chúng chạm tới môi bịt kín. Đối với mặt lái cụ thể, xem cáixi lanh thủy lực láitrang.

03

Khoảng cách lắp phải khớp với liên kết, không phải tên model

Hai xi lanh có thể có cùng đường kính và hành trình nhưng sử dụng tâm kín khác nhau. Nếu khoảng cách lắp sai, thanh liên kết sẽ không đạt được lực nâng tối đa hoặc sẽ chạm đáy trước khi nông cụ được nâng lên. cái bàn nêu trên khoảng cách lắp đặt cho mọi mô hình vì đó là kích thước quyết định liệu bu lông xi lanh trên. Để dỡ bỏ các nhiệm vụ vượt quá mối liên kết ba điểm,xi lanh nâng thủy lựcphạm vi bao gồm các hành trình dài hơn và trọng tải cao hơn.

04

Vị trí cổng và kích thước chân cắm là những điểm tùy chỉnh

Khi máy kéo cũ hơn hoặc được nhập khẩu, xi lanh nguyên bản có thể không còn nữa. Góc cổng, cổng ren, đường kính chốt và chiều rộng mắt có thể được điều chỉnh để phù hợp với liên kết hiện có, do đó hình trụ vừa vặn mà không sửa đổi máy kéo. Gửi một bức ảnh hoặc bản phác thảo của hình trụ cũ với kích thước được đánh dấu và chúng tôi sẽ xác nhận xem một mô hình tiêu chuẩn hoạt động hay cần một mô hình sửa đổi. Duyệt đầy đủxi lanh thủy lựcdanh mục cho các ứng dụng di động và nông nghiệp khác.

Những xi lanh này được sử dụng ở đâu

Nâng ba điểm phía sau

Máy cày, bừa, máy gieo hạt và máy đóng kiện được gắn trên thanh nối phía sau. Xy lanh trái và phải được cung cấp theo cặp trong đó máy kéo sử dụng xi lanh nâng đôi.

Lái cầu trước

Hệ thống lái thủy tĩnh trên máy kéo sử dụng xi lanh tác động kép qua trục trước. Hành trình ngắn hơn, phản ứng nhanh hơn, bán kính quay vòng hẹp hơn ở mũi đất.

thay thế OEM

Thay thế trực tiếp cho 800.55A.01 và các số bộ phận phổ biến của dòng HSG. Khoảng cách lắp đặt và vị trí cổng được kiểm tra so với bản gốc trước khi gửi đi.

Xây dựng nông nghiệp tùy chỉnh

Máy gặt, máy phun và máy xúc đặc biệt cần có lỗ khoan, hành trình hoặc đầu thanh không đạt tiêu chuẩn. Được sản xuất theo bản vẽ với cùng cách xử lý con dấu và thanh.

Ghép một xi lanh với liên kết máy kéo của bạn

Gửi số kiểu máy hoặc khoảng cách lỗ khoan, thanh truyền, hành trình và lắp đặt từ xi lanh cũ của bạn. chúng tôi sẽ xác nhận kiểu máy phù hợp, kiểm tra kích thước cổng và chân cắm, đồng thời gửi lại báo giá trực tiếp tại nhà máy - thường là trong vòng 24 giờ. Đường kính và hành trình tùy chỉnh có sẵn theo yêu cầu.
