Xi lanh thủy lực dạng ống lồng so sánh với thiết kế tiêu chuẩn như thế nào?

Khi lựa chọn giải pháp truyền động tuyến tính cho máy móc hạng nặng, thiết bị di động hoặc ứng dụng công nghiệp, sự lựa chọn thường thu hẹp xuống hai kiến ​​trúc riêng biệt: xi lanh một cấp tiêu chuẩn và xi lanh thủy lực dạng ống lồng nhiều tầng. Sự khác biệt cơ bản nằm ở tỷ lệ hành trình và chiều dài rút lại. Một tiêu chuẩnxi lanh thủy lựccung cấp một hành trình luôn ngắn hơn chiều dài rút lại của nó. Ngược lại, xi lanh thủy lực dạng ống lồng có thể đạt được hành trình dài gấp hai đến năm lần so với chiều dài đóng của nó. Khả năng này cách mạng hóa việc cài đặt bị hạn chế về không gian. Đối với xe ben, máy nén rác, cần trục và nông cụ, hiệu quả sử dụng không gian này không chỉ mang lại sự tiện lợi; nó là một sự cần thiết trong hoạt động.

Raydafon Technology Group Co., Limited đã dành hai thập kỷ để hoàn thiện cả hai thiết kế và dữ liệu nhà máy của chúng tôi cho thấy rằng xi lanh dạng ống lồng giúp giảm dấu chân lắp lên tới 60% trong khi vẫn cung cấp lực kéo dài giống hệt hoặc lớn hơn. Tuy nhiên, quyết định hiếm khi có màu đen và trắng. Các xi lanh tiêu chuẩn có kết cấu đơn giản hơn và chi phí ban đầu thấp hơn, trong khi các xi lanh dạng ống lồng mang lại mật độ hành trình vượt trội và động lực dàn dựng phức tạp. Để hiểu những khác biệt này ảnh hưởng như thế nào đến độ tin cậy, bảo trì và tổng chi phí sở hữu, đòi hỏi phải đi sâu vào các thông số kỹ thuật, công nghệ phốt và chu trình làm việc trong thế giới thực. Bài viết này sẽ mổ xẻ mọi điểm so sánh quan trọng, từ hệ thống đường vòng bên trong đến độ bền của cột dưới tải trọng lệch tâm, giúp bạn thực hiện lựa chọn theo hướng dữ liệu.

Mục lục

• 1. Các thông số quan trọng giúp phân biệt xi lanh thủy lực dạng ống lồng và tiêu chuẩn là gì?
• 2. Tại sao thiết kế dạng ống lồng lại đạt được hành trình dài hơn từ chiều dài đóng ngắn hơn?
• 3. So sánh hệ thống phốt và rò rỉ bên trong giữa cả hai thiết kế?
• 4. Những yếu tố nào ảnh hưởng đến độ bền và chu kỳ hoạt động trong các ứng dụng trong thế giới thực?
• 5. Bảng so sánh tóm tắt: Xi lanh thủy lực dạng ống lồng và tiêu chuẩn
• Kết luận: Chọn xi lanh phù hợp cho thiết bị của bạn
• Câu hỏi thường gặp (FAQ)

Các thông số quan trọng giúp phân biệt xi lanh thủy lực dạng ống lồng và tiêu chuẩn là gì?

Hiểu các thông số kỹ thuật là bước đầu tiên để so sánh hai họ xi lanh thủy lực này. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited sản xuất cả hai loại và chúng tôi đo lường hiệu suất một cách nhất quán trên sáu thông số chính. Dưới đây là bảng phân tích chi tiết về sự khác biệt giữa thiết kế dạng ống lồng và cấu hình tiêu chuẩn về giai đoạn khoan, độ bền của thanh, áp suất vận hành, kích thước lắp đặt, cấu hình lực kéo dài và kiểm soát tốc độ rút dao.

Cấu hình lỗ khoan và số lượng giai đoạn

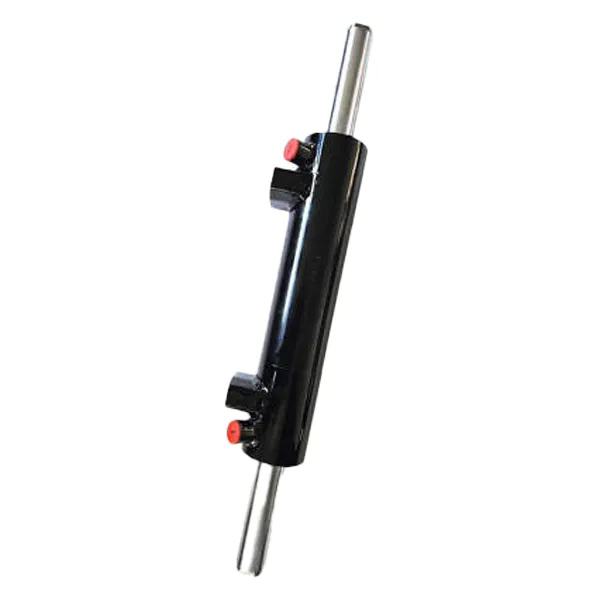

Một xi lanh thủy lực tiêu chuẩn chứa một piston duy nhất bên trong một thùng. Đường kính lỗ khoan không đổi và đường kính thanh là một giá trị duy nhất. Ngược lại, xi lanh thủy lực dạng ống lồng bao gồm từ hai đến sáu ống thép lồng vào nhau được gọi là các giai đoạn. Khi áp lực được áp dụng, giai đoạn đường kính lớn nhất sẽ mở rộng đầu tiên, tiếp theo là giai đoạn lớn thứ hai, v.v. Trình tự dàn dựng này cho phép hình trụ thu gọn lại thành một gói rất ngắn. Hồ sơ sản xuất của chúng tôi cho thấy các cấu hình giai đoạn điển hình sau:

• Ống lồng 2 giai đoạn: Chiều dài khép kín giảm 40% so với xi lanh tiêu chuẩn có hành trình bằng nhau.
• Kính thiên văn 3 giai đoạn: Chiều dài đóng giảm 55 phần trăm.
• Kính thiên văn 4 giai đoạn: Chiều dài đóng giảm 65 phần trăm.
• Ống lồng 5 tầng: Chiều dài đóng giảm 70%, được sử dụng trong xe ben hạng nặng.

Ví dụ, một xi lanh thủy lực tiêu chuẩn có hành trình 2000 mm yêu cầu chiều dài đóng khoảng 2100 đến 2200 mm. Một xi lanh ống lồng 4 giai đoạn từ nhà máy của chúng tôi đạt được hành trình 2000 mm tương tự với chiều dài khép kín chỉ từ 750 đến 800 mm. Sự nhỏ gọn này là lý do tại sao các nhà sản xuất thiết bị di động chọn thiết kế dạng ống lồng cho thang máy, tời nâng và hệ thống băng tải có cửa sau.

Các lớp vật liệu thanh và ống

Cả hai thiết kế đều sử dụng ống thép liền mạch được mài giũa. Tuy nhiên, ống trụ dạng ống lồng yêu cầu độ chính xác cao hơn vì mỗi giai đoạn phải trượt bên trong giai đoạn lớn hơn. Nhà máy của chúng tôi sử dụng các thanh mạ crom cứng cảm ứng cho giai đoạn trong cùng của ống trụ dạng ống lồng, trong khi các giai đoạn bên ngoài được xử lý bằng phương pháp thấm nitơ. Xi lanh thủy lực tiêu chuẩn thường sử dụng một thanh đơn được mạ crom 20 micron. Các loại vật liệu chúng tôi sử dụng bao gồm:

• CK45 cho thùng xi lanh tiêu chuẩn
• E355 cho giai đoạn trung gian bằng kính thiên văn
• 27MnCrB5 cho các ứng dụng kính thiên văn áp suất cao

Cường độ năng suất cho các giai đoạn dạng ống lồng được duy trì ở mức tối thiểu 500 MPa, trong khi xi lanh tiêu chuẩn thường hoạt động ở mức 450 MPa. Yêu cầu cao hơn đối với thiết kế dạng ống lồng bắt nguồn từ nhu cầu chịu được mômen uốn trong quá trình kéo giãn một phần.

Áp suất vận hành và lực đầu ra

Xi lanh thủy lực tiêu chuẩn có thể hoạt động đáng tin cậy ở áp suất liên tục từ 250 bar đến 350 bar, với áp suất nổ vượt quá 600 bar. Xi lanh thủy lực dạng ống lồng thường hoạt động liên tục ở áp suất 180 bar đến 210 bar do độ phức tạp của phốt giữa các giai đoạn. Tuy nhiên, do xi lanh ống lồng có diện tích hiệu dụng lớn hơn ở giai đoạn đầu nên chúng có thể tạo ra lực giãn ban đầu cao hơn. Dữ liệu nhà máy của chúng tôi chỉ ra:

• Xi lanh khoan tiêu chuẩn 100 mm ở áp suất 210 bar: Lực đẩy 16,5 tấn.
• Giai đoạn 3 dạng ống lồng (giai đoạn đầu có lỗ khoan 150 mm) ở 210 bar: lực đẩy 37 tấn trong quá trình mở rộng giai đoạn đầu.
• Lực giảm khi các giai đoạn nhỏ hơn kéo dài, nhưng lực trung bình vẫn đủ cho hầu hết các nhiệm vụ nâng và đổ.

Hành vi dàn dựng lực lượng này là một điểm khác biệt quan trọng. Các ứng dụng yêu cầu lực không đổi trong toàn bộ hành trình nên sử dụng thiết kế tiêu chuẩn, trong khi những ứng dụng cần lực đột phá ban đầu cao sẽ được hưởng lợi từ các ống trụ dạng ống lồng.

Kích thước lắp đặt và tiêu chuẩn giao diện

Các kiểu lắp cho xi lanh thủy lực tiêu chuẩn tuân theo ISO 6020 và ISO 6022. Các kiểu lắp phổ biến bao gồm MF3 (khoan sau), MF4 (mặt bích trước) và MT4 (trunnion). Xi lanh dạng ống lồng thường sử dụng giá đỡ trục xoay tùy chỉnh vì chiều dài khép kín nhỏ gọn của chúng làm thay đổi động học. Nhà máy của chúng tôi cung cấp:

• Gắn ống chéo cho thiết kế dạng ống lồng (được tiêu chuẩn hóa thành loại MT2)
• Mặt bích hình chữ nhật có bốn lỗ bu lông
• Giá đỡ vấu bên cho ứng dụng xe moóc

Khi trang bị thêm từ xi lanh thủy lực tiêu chuẩn sang thiết bị thu gọn, các kỹ sư phải tính toán lại các điểm xoay vì chiều dài rút lại ngắn hơn đáng kể. Đội ngũ kỹ thuật của chúng tôi tạiCông ty TNHH Tập đoàn Công nghệ Raydafoncung cấp các bản vẽ lắp 3D để đơn giản hóa việc chuyển đổi này.

Để tóm tắt so sánh thông số này: xi lanh tiêu chuẩn cung cấp áp suất liên tục cao hơn và lắp đặt đơn giản hơn, trong khi xi lanh ống lồng cung cấp mật độ hành trình chưa từng có và lực ban đầu cao hơn ở áp suất vận hành thấp hơn. Quyết định phải dựa trên không gian lắp đặt có sẵn và hồ sơ lực lượng cần thiết.

Tại sao thiết kế dạng ống lồng lại đạt được hành trình dài hơn từ chiều dài đóng ngắn hơn?

Nguyên lý đằng sau xi lanh thủy lực dạng ống lồng là dàn khu vực tuần tự. Mỗi giai đoạn đóng vai trò vừa là một pít-tông vừa là thùng xi-lanh cho giai đoạn nhỏ hơn tiếp theo. Khi dầu có áp suất đi vào xi lanh, đầu tiên nó tác động lên diện tích hiệu quả lớn nhất (hình vành giai đoạn đầu). Điều này làm cho giai đoạn lớn nhất di chuyển ra ngoài. Khi giai đoạn đầu tiên đạt đến điểm dừng cơ học, áp suất sẽ hình thành và mở một cổng bên trong sang giai đoạn tiếp theo, sau đó mở rộng. Điều này tiếp tục cho đến khi tất cả các giai đoạn được mở rộng hoàn toàn. Nhà máy của chúng tôi đã thiết kế năm phương pháp chuyển riêng biệt, nhưng phổ biến nhất là thiết kế dòng chảy lõi trong đó dầu di chuyển qua các đường khoan trong thanh piston.

Tính toán lợi thế hình học

Tỷ lệ hành trình trên chiều dài thu gọn, thường được gọi là tỷ lệ mở rộng, xác định hiệu quả. Đối với xi lanh thủy lực tiêu chuẩn, tỷ lệ này luôn nhỏ hơn 1,0 vì chiều dài rút lại phải chứa piston, thanh truyền và nắp đầu. Đối với xi lanh kính thiên văn 3 giai đoạn, tỷ lệ có thể đạt 2,5 đến 3,0. Đối với thiết kế 5 giai đoạn, tỷ lệ lên tới 4,5 là có thể đạt được. Nhà máy của chúng tôi sản xuất một xi lanh thủy lực dạng ống lồng 5 giai đoạn với chiều dài thu gọn là 600 mm và chiều dài mở rộng là 2700 mm (hành trình 2100 mm), cho tỷ lệ 3,5. Mối quan hệ toán học là:

• Độ dài đóng = tổng của tất cả độ dài giai đoạn cộng với giới hạn cuối.
• Hành trình = tổng số hành trình của từng giai đoạn riêng lẻ.
• Vì các giai đoạn lồng vào nhau nên tổng hành trình vượt quá chiều dài khép kín bằng số giai đoạn trừ đi một lần độ chồng chéo của hành trình.

Ưu thế hình học này trực tiếp chuyển thành quyền tự do thiết kế thiết bị. Xe ben có thể có trọng tâm thấp hơn do xi lanh không nhô ra khi thu lại. Hệ thống bạt có thể được giấu bên trong đường ray bên. Khách hàng của chúng tôi báo cáo rằng việc chuyển từ xi lanh thủy lực tiêu chuẩn sang thiết kế dạng ống lồng đã cho phép họ giảm 20% chiều dài khung xe trong khi vẫn duy trì cùng một góc đổ.

Động lực mở rộng tuần tự

Không giống như xi lanh tiêu chuẩn di chuyển với tốc độ không đổi với tốc độ dòng chảy nhất định, xi lanh dạng ống lồng có tốc độ mở rộng thay đổi. Giai đoạn lớn nhất kéo dài chậm vì khối lượng lớn, sau đó mỗi giai đoạn tiếp theo sẽ kéo dài nhanh hơn. Đây có thể là một lợi thế cho các ứng dụng yêu cầu chuyển động ban đầu được kiểm soát. Nhà máy của chúng tôi đã đo thời gian gia hạn:

• Giai đoạn đầu tiên: 40% tổng thời gian
• Giai đoạn thứ hai: 30% tổng thời gian
• Giai đoạn thứ ba: 20% tổng thời gian
• Giai đoạn thứ tư: 10 phần trăm tổng thời gian

Rút lại thì ngược lại: giai đoạn nhỏ nhất rút lại trước. Chuyển động theo giai đoạn này phải được tính đến khi xác định kích thước van điều khiển. Nhóm thiết kế xi lanh thủy lực của chúng tôi luôn khuyến nghị sử dụng van một chiều vận hành thí điểm cho các ứng dụng dạng ống lồng để ngăn ngừa sự sụp đổ không kiểm soát được khi chịu tải.

Tiết kiệm không gian trong máy thật

Hãy xem xét một chiếc xe tải ép rác. Tấm đẩy yêu cầu hành trình 3000 mm. Một xi lanh thủy lực tiêu chuẩn sẽ cần chiều dài khép kín là 3100 mm, chiều dài này sẽ kéo dài qua cabin. Một xi lanh ống lồng 4 giai đoạn từ nhà máy của chúng tôi đạt được hành trình 3000 mm tương tự với chiều dài khép kín là 900 mm, lắp hoàn toàn bên dưới thân máy. Việc tiết kiệm không gian này là lý do tại sao xi lanh thủy lực dạng ống lồng chiếm ưu thế trong thị trường xử lý chất thải, xe moóc và cần cẩu. Nhà máy của chúng tôi đã cung cấp hơn 15.000 thiết bị thu gọn cho các ứng dụng như vậy chỉ trong 5 năm qua.

Tóm lại, khả năng hành trình dài hơn đến từ việc lồng ghép nhiều giai đoạn. Mỗi giai đoạn sẽ thêm chiều dài hành trình trong khi đóng góp tối thiểu vào chiều dài đóng. Sự đánh đổi là việc niêm phong phức tạp hơn và độ chính xác sản xuất cao hơn, điều mà nhà máy của chúng tôi quản lý thông qua việc mài giũa CNC và các nắp đầu hàn bằng laze.

Hệ thống phốt và rò rỉ bên trong so sánh giữa cả hai thiết kế như thế nào?

Tính toàn vẹn của con dấu là yếu tố độ tin cậy quan trọng nhất đối với bất kỳ xi lanh thủy lực nào. Các xi lanh thủy lực tiêu chuẩn thường sử dụng một cách bố trí bịt kín đơn giản: phốt thanh, phốt đệm, gạt nước và phốt piston. Ngược lại, xi lanh thủy lực dạng ống lồng yêu cầu nhiều vòng đệm động giữa mỗi giai đoạn chuyển động. Nhà máy của chúng tôi sử dụng kết hợp cốc chữ U polyurethane và vòng dẫn hướng PTFE. Số lượng giao diện phốt tăng lên có nghĩa là thiết kế ống lồng có khả năng rò rỉ bên trong cao hơn nếu không được sản xuất với dung sai chặt chẽ.

So sánh số lượng con dấu

Một xi lanh thủy lực tác động kép tiêu chuẩn có từ 4 đến 6 điểm bịt ​​kín động. Một xi lanh dạng ống lồng 3 giai đoạn có 12 đến 15 vòng đệm động. Mỗi con dấu là một đường dẫn rò rỉ tiềm năng. Tuy nhiên, vật liệu bịt kín hiện đại và gia công chính xác đã giảm tỷ lệ rò rỉ xuống mức chấp nhận được. Nhà máy của chúng tôi kiểm tra từng thiết bị dạng ống lồng để đảm bảo rò rỉ bên ngoài ít hơn 1 giọt trong 1000 chu kỳ. Rò rỉ bên trong (rò rỉ qua cổng) đối với xi lanh tiêu chuẩn thường nhỏ hơn 5 ml mỗi phút ở áp suất 210 bar. Đối với ống trụ dạng ống lồng, chúng tôi chấp nhận tốc độ lên tới 15 ml mỗi phút do có nhiều giao diện giai đoạn.

Lựa chọn vật liệu và hồ sơ con dấu

Nhà máy của chúng tôi chọn các cấu hình con dấu khác nhau cho từng giai đoạn dựa trên áp suất và tốc độ. Đối với xi lanh thủy lực tiêu chuẩn, chúng tôi thường sử dụng:

• Phớt thanh: Cốc Polyurethane U có vòng đệm dự phòng, 90 Shore A
• Phốt pít-tông: Đồng PTFE chứa đầy năng lượng vòng chữ O
• Cần gạt nước: HM21 polyurethane có chèn kim loại

Đối với xi lanh thủy lực dạng ống lồng, chúng tôi nâng cấp lên:

• Phốt giai đoạn 1: Polyurethane mô đun cao, 93 Shore A
• Phốt giai đoạn 2: PTFE composite với lò xo thép không gỉ
• Giai đoạn 3 và nhỏ hơn: PTFE chứa đầy thủy tinh để có độ ma sát thấp

Việc lựa chọn phốt theo giai đoạn này đảm bảo rằng giai đoạn nhỏ nhất, di chuyển nhanh nhất, không tạo ra nhiệt ma sát quá mức. Dữ liệu hiện trường của chúng tôi cho thấy rằng xi lanh dạng ống lồng sử dụng giao thức phốt của chúng tôi đạt được 500.000 chu kỳ trước khi thay thế phốt, so với 1.000.000 chu kỳ của xi lanh tiêu chuẩn trong các điều kiện tương tự.

Độ nhạy ô nhiễm

Xi lanh thủy lực tiêu chuẩn có thể chịu được độ sạch của chất lỏng ISO 18/15/13. Trụ dạng ống lồng yêu cầu ISO 16/13/10 vì chất gây ô nhiễm có thể bị mắc kẹt giữa các giai đoạn và làm trầy xước bề mặt trượt. Nhà máy của chúng tôi lắp đặt bộ lọc hồi lưu toàn dòng 10 micron trên tất cả các ứng dụng dạng ống lồng. Ngoài ra, chúng tôi còn trang bị các cổng thông hơi trên sân khấu để tránh hiện tượng kẹt áp suất. Nếu không có bộ lọc thích hợp, xi lanh thủy lực dạng ống lồng sẽ hỏng nhanh gấp 3 lần so với thiết kế tiêu chuẩn. Đây là một cân nhắc quan trọng đối với người dùng có hệ thống thủy lực trung tâm mở.

Để quản lý rò rỉ và ô nhiễm, nhà máy của chúng tôi tại Raydafon cung cấp nắp cốp có chiều dài đầy đủ tùy chọn cho xi lanh dạng ống lồng. Phần ủng này ngăn bụi và mảnh vụn xâm nhập vào khoảng trống giữa các giai đoạn. Phần cốp này làm tăng thêm 15% chi phí nhưng tăng gấp đôi tuổi thọ bịt kín trong môi trường khắc nghiệt như khai thác mỏ và xây dựng. Đối với các xi lanh tiêu chuẩn, một thanh gạt nước đơn giản thường là đủ.

Những yếu tố nào ảnh hưởng đến độ bền và chu kỳ hoạt động trong các ứng dụng trong thế giới thực?

Độ bền không chỉ là chức năng của kiểu thiết kế; nó phụ thuộc vào tải cụ thể của ứng dụng, tần suất chu kỳ và điều kiện môi trường. Tuy nhiên, nhà máy của chúng tôi đã xác định được năm yếu tố ảnh hưởng không tương xứng đến xi lanh thủy lực dạng ống lồng so với thiết kế tiêu chuẩn. Hiểu được những điều này sẽ giúp bạn dự đoán được tuổi thọ sử dụng và khoảng thời gian bảo trì.

Khả năng chịu tải bên

Xi lanh thủy lực tiêu chuẩn có một thanh có đường kính lớn và chiều dài chịu lực dài ở đệm đầu. Điều này làm cho chúng có khả năng chịu được tải trọng bên lên tới 3% lực dọc trục. Xi lanh dạng ống lồng có nhiều thanh có đường kính nhỏ (các tầng bên trong), mỗi thanh có chiều dài ổ trục ngắn. Dung sai tải trọng bên thường nhỏ hơn 1% lực dọc trục. Nếu ứng dụng của bạn có lực lệch hoặc lực ngang thì thiết kế tiêu chuẩn sẽ ưu việt hơn. Nhà máy của chúng tôi luôn khuyến nghị sử dụng vòng bi mắt que hoặc vòng bi hình cầu trên xi lanh ống lồng để loại bỏ tải trọng bên. Đối với tời xe ben, tải trọng bên là tối thiểu do xi lanh được ghim ở cả hai đầu. Đối với máy xúc, tải trọng bên cao nên xi lanh thủy lực tiêu chuẩn được ưa chuộng hơn.

Vòng đời ở mức đột quỵ hoàn toàn

Các thử nghiệm tuổi thọ tăng tốc của chúng tôi so sánh cả hai thiết kế trong các điều kiện giống nhau: áp suất 210 bar, hành trình 100 phần trăm, 10 chu kỳ mỗi phút. Kết quả:

• Xi lanh thủy lực tiêu chuẩn: 2,5 triệu chu kỳ trước khi phốt thanh bị hỏng.
• Xi lanh thủy lực dạng ống lồng 3 giai đoạn: 800.000 chu kỳ trước khi hỏng phốt giai đoạn 2.
• Xi lanh thủy lực dạng ống lồng 5 giai đoạn: 400.000 chu kỳ trước khi ghi điểm lỗ khoan giai đoạn 3.

Nếu thiết bị của bạn yêu cầu số lượng chu kỳ cao (hơn 500.000 mỗi năm), xi lanh tiêu chuẩn sẽ tiết kiệm hơn. Đối với các ứng dụng có chu kỳ thấp, lực cao như thùng chứa (500 chu kỳ mỗi tháng), xi lanh dạng ống lồng là hoàn toàn phù hợp.

Các yếu tố môi trường và bảo vệ chống ăn mòn

Cả hai thiết kế đều bị ăn mòn nếu không được phủ đúng cách. Tuy nhiên, ống trụ dạng ống lồng có bề mặt ẩn giữa các giai đoạn nên khó sơn hoặc tấm. Nhà máy của chúng tôi sử dụng lớp mạ niken kẽm trên tất cả ngoại thất và nội thất sân khấu, sau đó là lớp mạ crôm hóa trị ba trong suốt. Điều này mang lại khả năng chống phun muối 1000 giờ. Xi lanh tiêu chuẩn thường chỉ được mạ crom trên thanh và sơn trên thùng. Đối với môi trường biển hoặc hóa chất, nhà máy của chúng tôi khuyên dùng xi lanh thủy lực dạng ống lồng hoàn toàn bằng thép không gỉ. Chúng tôi đã sản xuất 316 thiết bị ống lồng không gỉ dành cho cần cẩu ngoài khơi với kết quả xuất sắc.

Khả năng tiếp cận bảo trì

Việc thay thế con dấu trên xi lanh thủy lực tiêu chuẩn cần có kỹ thuật viên được đào tạo khoảng 2 giờ. Đối với xi lanh dạng ống lồng, việc thay thế phốt đòi hỏi phải tháo toàn bộ tất cả các công đoạn, mất từ ​​6 đến 8 giờ. Nhà máy của chúng tôi thiết kế các ống trụ dạng ống lồng với các vòng giữ phân đoạn để tăng tốc độ phục vụ nhưng độ phức tạp vẫn cao hơn. Nếu đội bảo trì của bạn có ít kinh nghiệm về thủy lực thì xi lanh tiêu chuẩn sẽ dễ dàng vận hành hơn. Tuy nhiên, đối với các đội xe lớn có xưởng chuyên dụng, thời gian bảo dưỡng của xi lanh dạng ống lồng dài hơn (do tần số chu kỳ thấp hơn) sẽ cân bằng thời gian sửa chữa cao hơn.

Tóm lại về độ bền: xi lanh thủy lực tiêu chuẩn giành chiến thắng về tuổi thọ chu kỳ và khả năng chịu tải bên hông. Xi lanh thủy lực dạng ống lồng đủ bền cho các ứng dụng di động dự kiến ​​khi được chỉ định đúng cách và được bảo vệ khỏi ô nhiễm. Nhà máy của chúng tôi cung cấp bảo hành hai năm cho cả hai thiết kế, nhưng các điều khoản khác nhau: xi lanh tiêu chuẩn được bảo hành đối với mọi rò rỉ phốt, trong khi xi lanh dạng ống lồng loại trừ sự mài mòn do tải trọng bên.

Bảng so sánh tóm tắt: Xi lanh thủy lực dạng ống lồng và tiêu chuẩn

Nhà máy của chúng tôi tại Raydafon duy trì hàng tồn kho của cả hai loại. Sự lựa chọn thường phụ thuộc vào yêu cầu hành trình và không gian lắp đặt. Đối với bất kỳ ứng dụng nào yêu cầu hành trình dài hơn 1,5 lần chiều dài lắp đặt sẵn có, xi lanh thủy lực dạng ống lồng là giải pháp thiết thực duy nhất.

Kết luận: Chọn xi lanh phù hợp cho thiết bị của bạn

Sau khi kiểm tra các thông số, cơ cấu dàn, hệ thống phốt và các yếu tố độ bền, câu trả lời về việc xi lanh thủy lực dạng ống lồng so với thiết kế tiêu chuẩn như thế nào là rõ ràng. Chọn xi lanh thủy lực dạng ống lồng khi bạn cần hành trình dài từ chiều dài rút ngắn, thường là trong thiết bị di động nơi không gian chật hẹp. Chọn xi lanh thủy lực tiêu chuẩn khi bạn cần tuổi thọ cao, khả năng chịu tải trọng bên, bảo trì đơn giản hơn hoặc vận hành trên 210 bar. Nhà máy của chúng tôi đã sản xuất cả hai cấu hình này trong hai thập kỷ và chúng tôi chưa bao giờ thấy giải pháp nào phù hợp cho tất cả mọi loại. Cách tiếp cận tốt nhất là xác định tỷ lệ hành trình và chiều dài lắp đặt, tần suất chu kỳ và tổng lực ngang. Sau đó tham khảo ý kiến ​​​​của một kỹ sư có trình độ.

Raydafon Technology Group Co., Limited cung cấp hỗ trợ lựa chọn và định cỡ miễn phí. Nhóm của chúng tôi có thể xem xét bản vẽ máy của bạn và đề xuất loại xi lanh thủy lực tối ưu. Chúng tôi cũng cung cấp các thiết kế dạng ống lồng tùy chỉnh với tối đa sáu giai đoạn và hành trình vượt quá 8000 mm. Đối với xi lanh tiêu chuẩn, nhà máy của chúng tôi cung cấp kích thước lỗ khoan từ 25 mm đến 400 mm.Hãy liên hệ với bộ phận bán hàng của chúng tôi ngay hôm nayđể yêu cầu báo giá hoặc mẫu xi lanh để thử nghiệm. Hãy để kinh nghiệm của chúng tôi hướng dẫn quyết định của bạn. Hãy gọi hoặc gửi email cho chúng tôi để được hỗ trợ nhanh chóng và có giá cả cạnh tranh cho tất cả các đơn đặt hàng xi lanh thủy lực.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Làm thế nào để xi lanh thủy lực dạng ống lồng đạt được hành trình dài hơn so với thiết kế tiêu chuẩn?

Xi lanh thủy lực dạng ống lồng sử dụng nhiều giai đoạn lồng nhau kéo dài tuần tự. Mỗi giai đoạn sẽ thêm chiều dài hành trình trong khi đóng góp tối thiểu vào chiều dài đóng vì các giai đoạn thu gọn vào nhau. Một xi lanh thủy lực tiêu chuẩn có một piston và nòng đơn nên chiều dài rút lại của nó phải luôn dài hơn hành trình của nó. Ví dụ, xi lanh ống lồng 4 giai đoạn có thể tạo ra hành trình 2000 mm từ chiều dài khép kín chỉ 750 mm, trong khi xi lanh tiêu chuẩn sẽ cần chiều dài khép kín trên 2100 mm cho cùng một hành trình. Lợi thế hình học này làm cho thiết kế dạng ống lồng trở nên cần thiết cho máy móc có không gian hạn chế.

Câu hỏi 2: Tôi nên mong đợi sự khác biệt về bảo trì giữa xi lanh thủy lực dạng ống lồng và tiêu chuẩn?

Xi lanh thủy lực tiêu chuẩn yêu cầu thay thế vòng đệm khoảng 2,5 triệu chu kỳ và kỹ thuật viên được đào tạo có thể hoàn thành công việc trong khoảng 2 giờ. Trung bình, xi lanh thủy lực dạng ống lồng cần thay thế phốt trung bình sau mỗi 800.000 chu kỳ, nhưng quá trình này mất từ ​​​​6 đến 8 giờ vì tất cả các công đoạn phải được tháo rời. Ngoài ra, xi lanh dạng ống lồng nhạy cảm hơn với ô nhiễm dầu và yêu cầu lọc 10 micron so với 18 micron đối với các xi lanh tiêu chuẩn. Nhà máy của chúng tôi khuyến nghị phân tích dầu hàng năm cho các ứng dụng bằng kính thiên văn để phát hiện sớm các hạt mài mòn. Trong khi xi lanh tiêu chuẩn dễ bảo trì hơn thì xi lanh dạng ống lồng có tần suất bảo trì thấp hơn trong các ứng dụng có chu kỳ thấp như xe ben.

Câu hỏi 3: Tôi có thể thay thế xi lanh thủy lực tiêu chuẩn bằng mô hình ống lồng mà không cần sửa đổi thiết bị của mình không?

Hiếm khi có thể thay thế trực tiếp vì chiều dài rút lại và vị trí trục lắp khác nhau đáng kể. Xi lanh thủy lực dạng ống lồng có chiều dài đóng ngắn hơn nhiều, do đó, các giá đỡ sẽ cần phải di dời để đạt được cùng chiều dài mở rộng. Ngoài ra, cấu hình lực thay đổi vì xi lanh dạng ống lồng cung cấp lực ban đầu cao hơn nhưng lực cuối cùng thấp hơn. Nhà máy của chúng tôi tại Raydafon Technology Group Co., Limited cung cấp các bộ dụng cụ trang bị thêm bao gồm giá đỡ mới và van điều khiển dòng chảy để bù đắp cho những khác biệt này. Nếu không có những sửa đổi này, thiết bị có thể gặp phải tình trạng mở rộng ràng buộc hoặc không đầy đủ. Luôn đo chiều dài rút lại, hành trình và đường kính chốt của xi lanh hiện tại của bạn trước khi thử hoán đổi.

Câu hỏi 4: Thiết kế nào mang lại khả năng chống chịu tải bên và độ lệch tốt hơn?

Xi lanh thủy lực tiêu chuẩn tốt hơn đáng kể trong việc xử lý tải trọng bên. Thanh đơn có đường kính lớn và ổ trục dài ở tuyến đầu có thể chịu được lực ngang lên tới 3% tải trọng trục. Xi lanh thủy lực dạng ống lồng có nhiều thanh nhỏ hơn với chiều dài ổ trục ngắn, hạn chế khả năng chịu tải bên dưới 1% lực dọc trục. Đối với các ứng dụng như cần trục máy xúc hoặc cần xúc của máy xúc thường xuyên bị lệch trục, hãy luôn sử dụng xi lanh tiêu chuẩn. Nếu bạn phải sử dụng xi lanh dạng ống lồng trong tình huống tải phụ, nhà máy của chúng tôi khuyên bạn nên thêm mắt que có ổ trục hình cầu và một ray dẫn hướng riêng để hấp thụ lực ngang.

Câu hỏi 5: So sánh chi phí sở hữu trong 5 năm của cả hai loại xi lanh như thế nào?

Giá mua ban đầu của xi lanh thủy lực dạng ống lồng cao hơn xi lanh tiêu chuẩn có cùng hành trình từ 1,8 đến 2,5 lần. Tuy nhiên, tổng chi phí sở hữu phụ thuộc vào ứng dụng. Đối với một chiếc xe ben hoạt động với tốc độ 500 chu kỳ mỗi tháng, một xi lanh dạng ống lồng có thể cần phải làm lại một con dấu trong vòng 5 năm, tiêu tốn 400 USD tiền phụ tùng và nhân công. Một hình trụ tiêu chuẩn sẽ không vừa trong cùng một không gian, vì vậy việc so sánh là không liên quan. Đối với một máy ép công nghiệp vận hành 100.000 chu kỳ mỗi tháng, một ống trụ tiêu chuẩn sẽ tồn tại được 25 tháng trước khi được chế tạo lại, trong khi một ống trụ dạng ống lồng sẽ cần được chế tạo lại sau mỗi 8 tháng, khiến thiết kế tiêu chuẩn rẻ hơn nhiều trong vòng 5 năm. Luôn tính toán dựa trên tốc độ chu kỳ cụ thể và không gian lắp đặt sẵn có.
