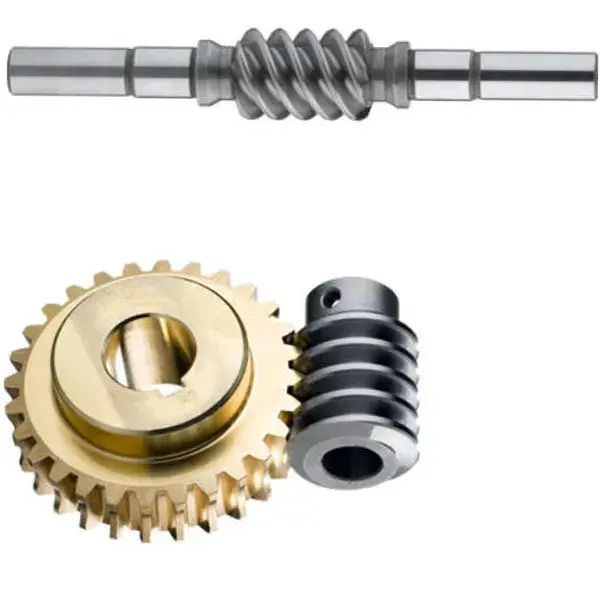

Bánh răng Duplex Worms

Đặc điểm kỹ thuật sản phẩm

Một bánh răng giun dẫn song công hoặc kép có một con sâu với sườn được thiết kế với các mô -đun và chỉ số đường kính hơi khác nhau, tạo ra các góc dẫn riêng biệt trên mỗi cấu hình răng. Điều này dẫn đến việc tăng dần độ dày răng dọc theo chiều dài của sâu và thu hẹp khoảng cách sợi chỉ, cho phép kiểm soát phản ứng dữ dội chính xác.

Trên bánh xe sâu, các mô -đun khác nhau tạo ra các hệ số sửa đổi phụ lục độc đáo và đường kính vòng tròn lăn trên mỗi sườn, hình thành các cấu hình phía trước và phía sau riêng biệt. Tuy nhiên, độ dày răng và khoảng trống vẫn nhất quán xung quanh chu vi bánh xe.

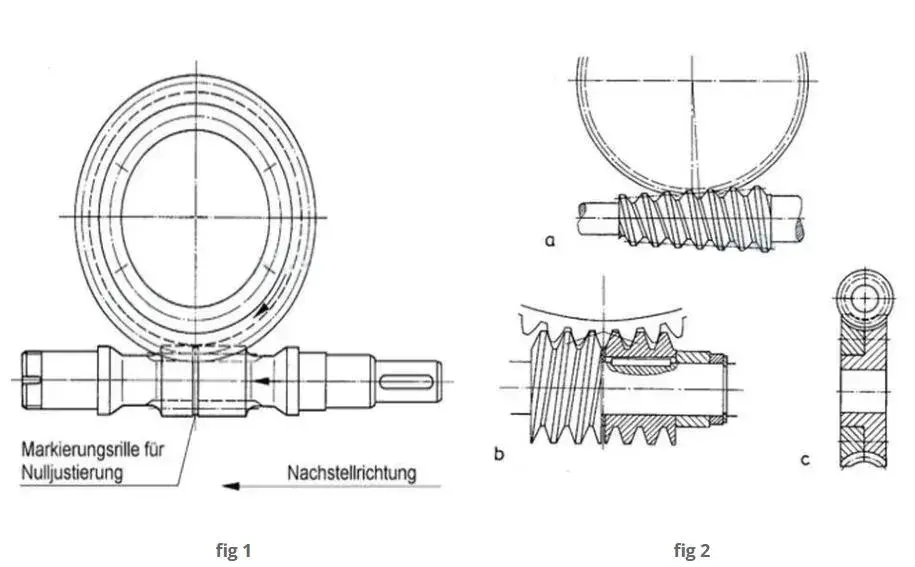

Phản ứng dữ dội được điều chỉnh bằng cách thay đổi trục sâu để điều chỉnh độ dày răng thích hợp với bánh xe, đạt được mức phản ứng dữ dội mong muốn (xem Hình 1). Phương pháp này cho phép điều chỉnh phản ứng dữ dội dễ dàng, chính xác trong quá trình cài đặt và điều chỉnh liên tục cho các bánh răng bị mòn mà không ảnh hưởng đến tiếp xúc với răng hoặc chia lưới.

Phương pháp điều chỉnh phản ứng dữ dội bao gồm: sửa đổi khoảng cách trung tâm bằng cách sử dụng trung tâm lập dị cho trục và bánh xe sâu; di chuyển trục một con sâu thon (Hình 2A); tách sâu thành hai phần có thể được xoay hoặc dịch chuyển so với nhau (hệ thống OTT, Hình 2B); hoặc chia bánh xe thành hai đĩa có thể điều chỉnh (Hình 2C).

Lưu ý cảnh báo

Các bánh răng Raydafon Duplex của chúng tôi có các mô đun răng khác nhau ở bên trái và bên phải, vì vậy các bánh răng sâu phải được căn chỉnh chính xác trong quá trình lắp đặt. Dưới đây là một vài bước chính cần nhớ:

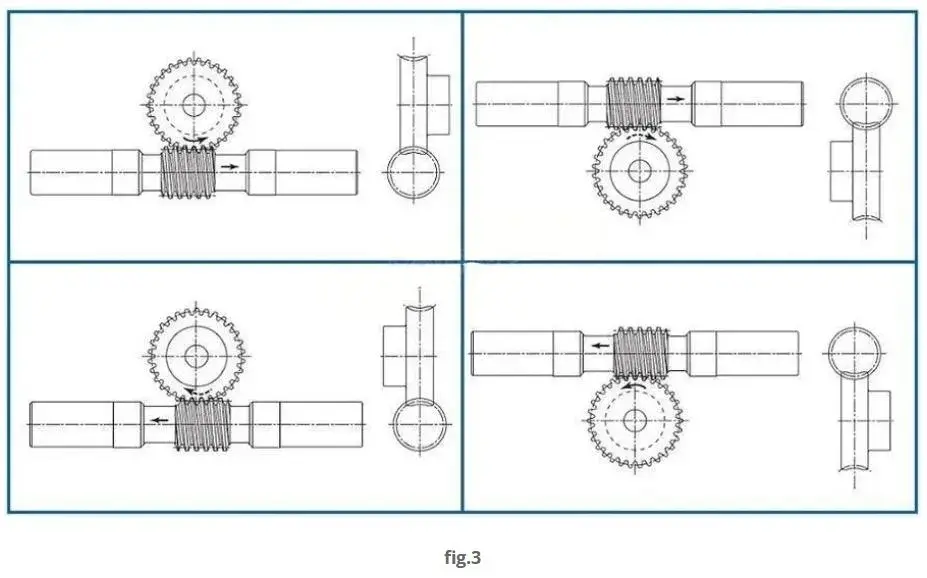

Trước khi cài đặt, kiểm tra dấu hướng lắp ráp. Mỗi bánh răng sâu và bánh răng sâu có một mũi tên trên đó, đó là "la bàn" cài đặt. Khi cài đặt, từ phía trước, bạn phải đảm bảo rằng các mũi tên của bánh răng sâu và điểm bánh răng sâu theo cùng một hướng (xem Hình 3). Nếu hướng mũi tên bị đảo ngược hoặc sai lệch, khoảng cách trung tâm của bánh răng sâu sẽ quá lớn và nó sẽ không phù hợp. Ngay cả khi nó hầu như không được cài đặt, chia lưới sẽ có vấn đề và sẽ không mất nhiều thời gian để răng bị gõ hoặc bị kẹt, điều này sẽ trì hoãn mọi thứ!

Xác minh vị trí tham chiếu

Một Groove V (sâu 60 °, sâu 0,3 mm) ở đầu răng của răng con sâu đánh dấu răng tham chiếu. Bộ bánh răng đạt được phản ứng dữ dội gần bằng không (± 0,045) khi chiếc răng tham chiếu này phù hợp với trung tâm xoay bánh xe sâu ở khoảng cách trung tâm được chỉ định là A A (xem Hình 4).

Tính năng sản phẩm

Raydafon, một nhà sản xuất lâu đời trong lĩnh vực truyền cơ học ở Trung Quốc, từ lâu đã là nhà cung cấp đáng tin cậy của nhiều nhà sản xuất máy móc bằng cách cung cấp cho khách hàng các bánh răng duplex chất lượng cao với giá cả phải chăng với sự khéo léo tinh tế của các bậc thầy nhà máy riêng. Các sản phẩm của chúng tôi được thiết kế cho điều kiện làm việc phức tạp và ba lợi thế cốt lõi làm cho hoạt động của thiết bị không phải lo lắng hơn.

Thiết kế mô đun kép, truyền hiệu quả hơn: Các bánh răng Worm song công của Raydafon sử dụng các mô đun khác nhau ở bề mặt răng trái và bên phải, giống như lắp đặt "động cơ kép" trên thiết bị. Các bánh răng giun hợp kim đồng cường độ cao được kết hợp với giun thép hợp kim rèn chính xác. Sau tám lần mài thủ công, vết cắn chặt và không bị trượt, và hiệu suất truyền cao hơn 20% so với bánh răng sâu thông thường. Một nhà máy máy móc dệt ở Chiết Giang đã báo cáo rằng sau khi thay thế bánh răng Worm song công của chúng tôi, mức tiêu thụ năng lượng của thiết bị đã giảm rất nhiều.

Truyền hai giai đoạn, mô-men xoắn cao và nhiễu thấp: Cấu trúc truyền hai giai đoạn duy nhất tăng gấp đôi mô-men xoắn của bánh răng sâu song công, trong khi giữ cho tiếng ồn chạy thậm chí thấp hơn. Cho dù đó là việc tinh chỉnh chính xác của các công cụ máy móc nặng hoặc hoạt động liên tục của thiết bị vận chuyển lớn, nó có thể dễ dàng xử lý. Một nhà máy chế biến thực phẩm ở Quảng Đông nói rằng thiết bị được sử dụng để tạo ra nhiều tiếng ồn khi chạy, nhưng sau khi thay đổi sản phẩm của chúng tôi, hội thảo này yên tĩnh hơn nhiều.
