Trục ly hợp trượt PTO cho máy cắt đĩa 1340
  • Trục ly hợp trượt PTO cho máy cắt đĩa 1340Trục ly hợp trượt PTO cho máy cắt đĩa 1340
  • Trục ly hợp trượt PTO cho máy cắt đĩa 1340Trục ly hợp trượt PTO cho máy cắt đĩa 1340

Trục ly hợp trượt PTO cho máy cắt đĩa 1340

Bán buôn thay thế trục ly hợp trượt PTO cho Máy cắt đĩa 1340 / Hesston 1340 và 1345. Cụm CV đôi 55N thay thế khớp CV 80 độ ở phía máy kéo và khớp CV 50 độ ở phía đĩa. Kết nối máy kéo thường là 1,375-21; Kết nối dụng cụ là kẹp tròn 1,50"; kết cấu sử dụng các đầu 6 chốt 1-3/8". Ly hợp ma sát hai đĩa được đặt ở mômen trượt 2.800 N·m và hoạt động trở lại sau khi quá tải. Mã bộ phận 14656849, 82-14656849 và 83-14656849 được liệt kê để lắp ráp hoàn chỉnh, một nửa nông cụ và một nửa máy kéo. Khả năng tương thích bao gồm Hesston 1340/1345, chọn CaseIH 8312, Massey Ferguson PTD 12 và New Idea 5512. MOQ, tùy chỉnh và thời gian giao hàng được trích dẫn cho mỗi đơn hàng sau khi số bộ phận và kích thước kết nối được xác nhận.

Bán buôn thay thế OEM · Đường truyền động máy cắt đĩa

Bán buôn Trục PTO ly hợp trượt cho máy cắt đĩa 1340 - Thông số kỹ thuật, MOQ, Tùy chỉnh & Thời gian thực hiện cho Hesston 1340/1345 và Máy cắt đĩa tương thích

Đây là trục PTO ly hợp trượt thay thế cho Disc Mower 1340 và nhóm Hesston 1340/1345. Trang được xây dựng xung quanh ba bước kiểm tra quyết định xem trục có khớp hay không: góc khớp CV ở mỗi bên, máy kéo và thực hiện các kích thước kết nối và mô-men xoắn trượt để bảo vệ hộp số đĩa. Số phần cho toàn bộ lắp ráp, nửa nông cụ và nửa máy kéo được liệt kê bên dưới để bạn có thể khớp với bộ phận hiện có trước đó yêu cầu báo giá.

Báo giá bán buônMỗi đơn hàng
MOQTrích dẫn theo đơn hàng
Tùy chỉnhDựa trên bản vẽ
thời gian dẫnTrích dẫn theo đơn hàng

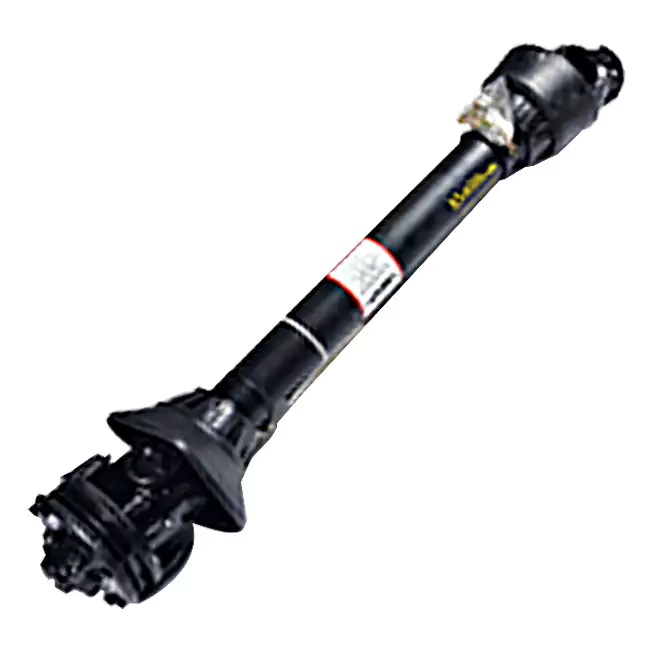

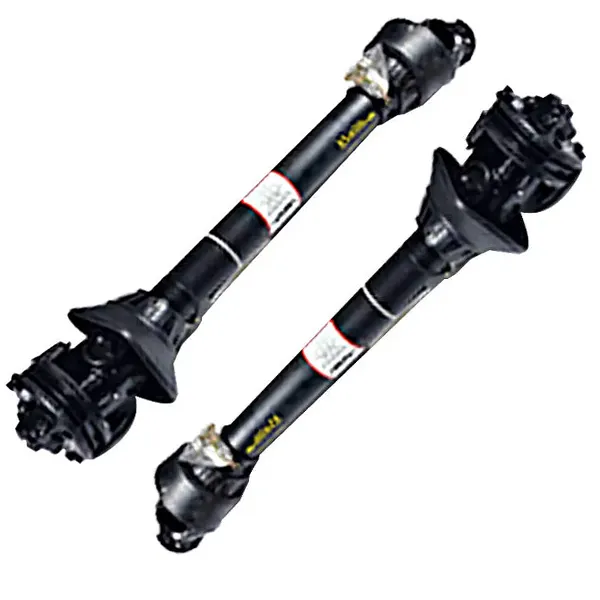

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Cụm CV đôi 55N hoàn chỉnh với ly hợp trượt — CV phía máy kéo 80 độ, CV phía đĩa 50 độ.

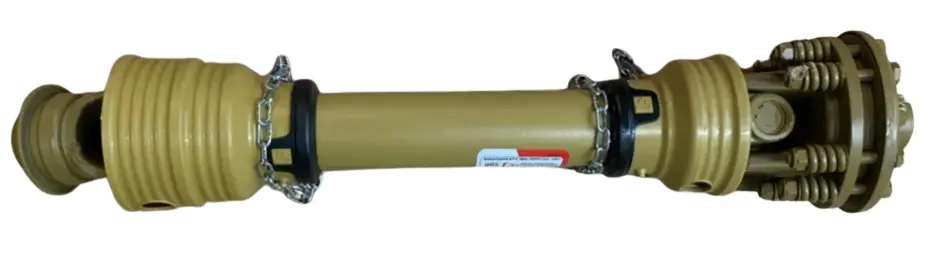

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Chi tiết ly hợp và gông — ly hợp ma sát hai tấm và đầu 6 trục 1-3/8 inch.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Tham chiếu góc khớp CV - phía máy kéo 80 độ và phía đĩa 50 độ.

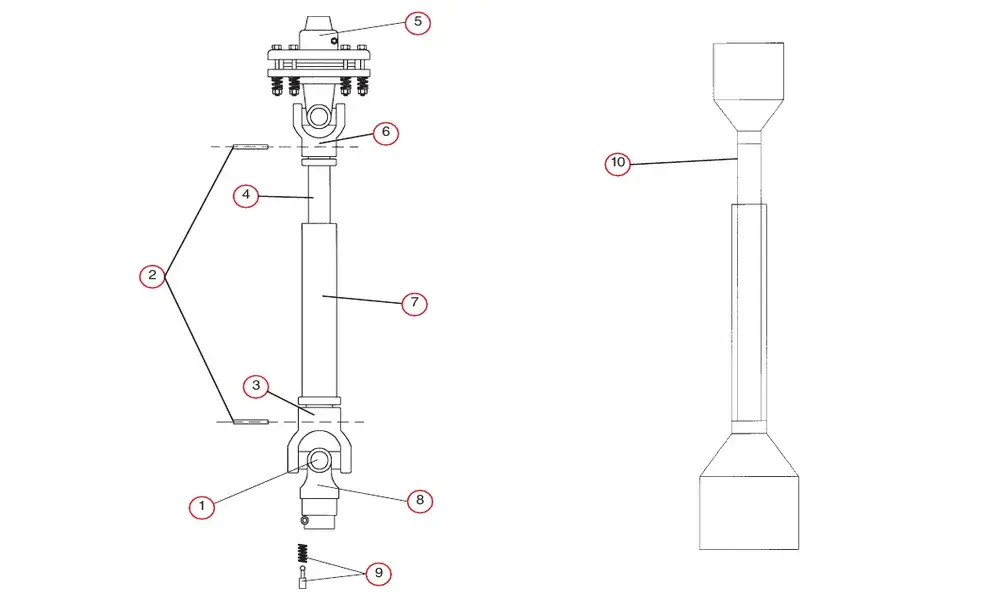

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Chế độ xem các bộ phận phát nổ - bộ chéo, ách ống, cụm ly hợp trượt và tấm chắn an toàn.
  • Hesston1340/1345
  • trường hợpIHchọn 8312
  • Massey FergusonPTD 12
  • Ý tưởng mới 5512
  • 55NCV đôi
  • 2.800 N·mmômen trượt

Đường truyền và ly hợp

Tài liệu tham khảo thiết bị gốc
55N
Góc CV phía máy kéo
80 độ
Góc CV phía đĩa
50 độ
Trục đầu vào
Thông thường tròn 1,50"
Đầu máy kéo/nông cụ
1-3/8" 6-spline
Kết nối máy kéo năm 14656849
1.375-21
Thực hiện kết nối
Kẹp RD 1,5"
Loại ly hợp trượt
Ma sát tấm đôi
mômen trượt
2.800 N·m
Cắt điện khi quá tải
Trong vòng 0,3 giây
Tự thiết lập lại sau khi trượt
Trong vòng 30 giây

Xây dựng và bảo vệ

Vật liệu trục
Thép hợp kim 40Cr
Xử lý bề mặt
Dacromet chống gỉ
Khả năng chống phun muối
Vượt quá 1.000 giờ
Sắp xếp con dấu
Phớt dầu khung ba môi + vòng loại bỏ chip từ tính
Chống bụi
Nắp che bụi kín hoàn toàn
Tham chiếu ô nhiễm
ISO 4406 18/16 sau 500 h trong cát, bụi và sương
Tham chiếu tốc độ lưỡi cắt
1.800–2.200 vòng/phút
Giảm xóc
Giảm chấn thủy lực + tải trước lò xo
Chỉ báo mòn
Vòng chỉ báo độ mòn trực quan
Tham khảo mức tiêu thụ nhiên liệu
Giảm 12% nguyên liệu cung cấp

Bảng số bộ phận - Lắp ráp hoàn chỉnh và một nửa

Số bộ phận nửa trục và cụm CV đôi 55N
Mã sản phẩm Máy kéo Thực hiện Sự miêu tả
14656849 1.375-21 Kẹp RD 1,5" CV đôi 55N 80x50
82-14656849 không có Kẹp RD 1,5" 55N 50 độ CV nửa (thực hiện)
83-14656849 1.375-21 không có 55N 80 độ CV nửa (máy kéo)

Việc lắp ráp hoàn chỉnh là số bộ phận cần đặt hàng khi cả hai nửa được thay thế. Nếu chỉ có một nửa máy kéo hoặc nửa nông cụ bị mòn thì số nửa trục phù hợp. Hai nửa được liệt kê riêng biệt vì góc CV khác nhau giữa phía máy kéo và phía đĩa. Đối với các ứng dụng máy cắt đĩa khác, hãy xemTrục PTO cho đĩaloại.

Bộ phận sản phẩm — Số tham chiếu để thay thế dịch vụ

Các bộ phận bảo trì theo số tham chiếu và cột số bộ phận
Tham chiếu KHÔNG. Tên một phần 147129 147134 147248
1 Bộ chéo 170015 170020 170020
2 Ghim cuộn 170120 170120 170120
3 Ách cuối ống nữ 151050 151070 151070
4 Ống bên trong 151090 151092 151092
5 Hội ly hợp trượt — — —
6 Ách cuối ống nam 151045 151065 151065
7 Ống ngoài 151091 151093 151093
8 ách cuối máy kéo 151035 151055 151055
9 Ghim ngắt kết nối nhanh 170110 170110 170110
10 Lá chắn an toàn 124310 124315 124315
10 Lá chắn an toàn Eurocardan 124311 124316 124316

Bảng các bộ phận dành cho dịch vụ thay thế các bộ phận riêng lẻ. Khi đặt hàng một trục thay thế hoàn chỉnh, sử dụng số bộ phận lắp ráp trong bảng trước. Càng rộng hơnPhạm vi trục PTOliệt kê các đường truyền động nông nghiệp khác các hạng mục.

Hành vi ly hợp - Cài đặt 2.800 N·m bảo vệ điều gì

Trong quá trình cắt cỏ bình thường

Trạng thái ly hợp
Đính hôn
Mô-men xoắn truyền
Lên tới 2.800 N·m
Tham chiếu tốc độ lưỡi cắt
1.800–2.200 vòng/phút
Giảm xóc
Tải trước thủy lực + lò xo

Ly hợp ma sát hai đĩa vẫn hoạt động trong khi máy cắt đĩa cắt bình thường. Giảm chấn thủy lực và Bố trí tải trước lò xo nhằm mục đích giữ tốc độ cánh ổn định khi lực cản dao động trên sườn dốc và đường ướt mặt đất.

Khi máy cắt cỏ va phải đá hoặc rễ cây

Trạng thái ly hợp
Trượt
Cắt điện
Trong vòng 0,3 giây
Cài lại
Tự cài đặt lại trong vòng 30 giây
Mặc séc
Vòng chỉ báo độ mòn trực quan

Ly hợp trượt là bộ phận đảm nhận giảm xóc thay cho hộp số đĩa. Lò xo tự phục hồi hệ thống khôi phục đường truyền sau khi hết vật cản và vòng chỉ báo độ mòn cung cấp tham chiếu trực quan khi cần chú ý đến các tấm ly hợp.

Mômen trượt 2.800 N·m là con số được nêu trong tài liệu sản phẩm được cung cấp. Xác nhận cài đặt đối với mẫu máy cắt đĩa và máy kéo PTO trước khi đặt hàng. Để biết đường truyền động thực hiện phù hợp, hãy xemTrục PTO dành cho đĩa New Hollandtrang dưới dạng tham chiếu chéo cho các cấu hình phía đĩa.

Trước khi bạn yêu cầu báo giá

  1. Xác nhận kiểu máy cắt và số bộ phận hiện có

    Máy cắt đĩa 1340, Hesston 1340/1345, CaseIH 8312 chọn lọc, Massey Ferguson PTD 12 và New Idea 5512 là các tài liệu tham khảo về khả năng tương thích trong tài liệu được cung cấp. Số bộ phận trục hiện có là cách nhanh nhất để xác nhận việc thay thế.

  2. Xác nhận đường trục PTO của máy kéo

    Cụm hoàn chỉnh 14656849 được liệt kê với kết nối máy kéo 1.375-21. Nếu máy kéo sử dụng cuống PTO khác, hãy xác nhận riêng từng nửa máy kéo bằng cách sử dụng số 83-14656849 hoặc tương đương.

  3. Xác nhận kết nối thực hiện

    Mặt nông cụ được liệt kê là kẹp 1,5" RD trong bộ lắp ráp hoàn chỉnh và trong nửa nông cụ 82-14656849. Nếu đầu vào đĩa sử dụng kẹp hoặc ách khác, hãy xác nhận nửa nông cụ trước khi đặt hàng.

  4. Xác nhận mômen trượt và tình trạng ly hợp

    Bộ ly hợp được đặt ở mức 2.800 N·m bằng vật liệu được cung cấp. Nếu bộ ly hợp hiện có đã được điều chỉnh hoặc máy cắt chạy một hộp số khác, hãy xác nhận cài đặt trượt so với hướng dẫn sử dụng máy cắt trước khi báo giá thay thế.

Moq, tùy chỉnh và thời gian thực hiện được trích dẫn cho mỗi đơn hàng vì chúng phụ thuộc vào việc đơn hàng có hoàn chỉnh hay không lắp ráp hoặc nửa trục và liệu kích thước kết nối có khớp với số bộ phận tiêu chuẩn hay không. Không có gì trên trang này cam kết về moq hoặc thời gian thực hiện cố định không phù hợp với cấu hình khác. Đối với một đường truyền có liên quan danh mục, xemTrục PTO cho máy trộn thức ănphạm vi.

Gửi mẫu máy cắt cỏ và số bộ phận hiện có

Gửi kiểu máy cắt đĩa, số bộ phận trục hiện có và trục PTO của máy kéo. Chúng tôi sẽ xác nhận xem cụm hoàn chỉnh 14656849, nửa nông cụ 82-14656849 hoặc nửa máy kéo 83-14656849 là chính xác khớp và đưa ra báo giá với moq và thời gian thực hiện cho cấu hình đó.
