Hộp số hành tinh dẫn động dòng PGA cho máy trộn thức ăn

Hộp số hành tinh truyền động bằng máy khoan dòng PGA được chế tạo cho máy trộn thức ăn TMR và máy cấp liệu được dẫn động từ máy kéo PTO tốc độ 540 vòng / phút. Mô-men xoắn liên tục chạy từ 3.810 N·m (PGA-502) đến 42.000 N·m (PGA-4203/4204), với tỷ lệ từ 11,1:1 đến 662,8:1 và các đường trục đầu vào 1"3/8 Z6 hoặc 1"3/4 Z20 tiêu chuẩn. Bánh răng và trục là thép hợp kim cường độ cao, được cacbon hóa bằng khí đến độ cứng bề mặt răng khoảng HRC58; vỏ bằng gang nguyên khối sử dụng lớp bịt kín kép theo tiêu chuẩn IP65 để chống bụi, bùn và rửa trôi. Được Raydafon sản xuất tại xưởng riêng đạt tiêu chuẩn ISO 9001 ở Ninh Ba, Trung Quốc, dành cho các nhà chế tạo máy trộn OEM và làm đơn vị thay thế cho các trang trại và đại lý. Tỷ lệ tùy chỉnh, mặt bích đầu ra và mặt lắp đặt được thực hiện theo bản vẽ. Gửi mô hình hoặc bản vẽ máy trộn của bạn để xác nhận lựa chọn và báo giá trong vòng 24 giờ.

Hộp số hành tinh dẫn động dòng PGA cho máy trộn thức ăn

Bộ giảm tốc hành tinh điều khiển bằng PTO 540 vòng/phút dành cho máy trộn TMR và máy cấp liệu, cung cấp mô-men xoắn liên tục 3.810–42.000 N·m với tỷ lệ từ 11,1:1 đến 662,8:1. Vỏ bằng gang, hộp số bằng thép hợp kim được cacbon hóa, bịt kín kép và cấp bảo vệ IP65 để làm việc hàng ngày trong môi trường bụi, bùn và bị rửa trôi.

  • 3.810–42.000Mô-men xoắn liên tục (N·m)
  • 11,1:1–662,8:1Tỷ lệ có sẵn
  • 540 vòng/phútTốc độ đầu vào định mức
  • IP65Bảo vệ chống bụi và nước

Hộp số hành tinh truyền động Auger dòng PGA dành cho máy trộn thức ăn chăn nuôi và toa xe TMR

Dòng PGA là bộ truyền động mũi khoan nằm giữa PTO máy kéo và vít trộn của máy trộn thức ăn. Tốc độ đầu vào 540 vòng/phút từ máy kéo được giảm qua giai đoạn hành tinh đến vòng quay mô-men xoắn thấp, cao mà máy khoan cần để nâng và gấp thức ăn ủ chua, cỏ khô và chất cô đặc mà không bị dừng lại. Bởi vì đường dẫn tải được chia sẻ trên một số bánh răng hành tinh nên bộ truyền động vẫn đủ nhỏ gọn để bắt vít vào mặt trước hoặc mặt bên của máy trộn trong khi vẫn tạo ra mô-men xoắn liên tục từ 3.810 N·m trên mẫu nhỏ nhất đến 42.000 N·m trên mẫu lớn nhất.

Raydafon sản xuất dòng PGA tại xưởng riêng của mình ở Ninh Ba, Trung Quốc, theo hệ thống chất lượng ISO 9001 và cung cấp dòng sản phẩm này cho các nhà sản xuất máy trộn thức ăn và máy cấp liệu với tư cách là đơn vị OEM cũng như cho các đại lý dưới dạng hộp số thay thế. Nếu máy của bạn được điều khiển bằng PTO, hãy ghép nối nó vớiTrục PTO cho máy trộn thức ăn; nếu máy trộn của bạn sử dụng giai đoạn vát thay vì giai đoạn hành tinh, hãy so sánhhộp số trộn thức ăn chăn nuôiphạm vi trên cùng một trang web.

Hộp số hành tinh dẫn động Auger là gì và nó hoạt động như thế nào?

Hộp số hành tinh dẫn động khoan là một bộ giảm tốc đồng trục trong đó bánh răng mặt trời dẫn động một số bánh răng hành tinh quay bên trong một bánh răng vành khi được mang bởi một bộ phận mang hành tinh. Do đó, mô-men xoắn được truyền qua nhiều điểm tiếp xúc răng cùng một lúc thay vì một cặp duy nhất, đó là lý do tại sao bộ phận hành tinh có thể mang tải trọng máy trộn nặng trong vỏ tròn, ngắn và tại sao nó chống lại cú sốc xảy ra khi máy khoan hoàn toàn khởi động trong thức ăn đông lạnh hoặc nén.

Trong máy trộn thức ăn, trình tự rất đơn giản: máy kéo PTO ở tốc độ 540 vòng/phút, tốc độ giảm hành tinh xuống khoảng 5–50 vòng/phút ở trục mũi khoan và phép nhân mô-men xoắn cho phép một máy kéo tương đối nhỏ quay một vít trộn lớn. Đó cũng là lý do tại sao dòng PGA được các trang trại chạy máy kéo nhỏ lựa chọn - hộp số chứ không phải máy kéo cung cấp thêm lực quay. Nguyên tắc tương tự cũng áp dụng cho các nhà máy cung cấp thức ăn ủ chua và khí sinh học, trong đó tốc độ quay liên tục ở tốc độ thấp quan trọng hơn tốc độ cao nhất.

Thông số kỹ thuật và phạm vi mô hình

Tất cả các model đều được đánh giá ở tốc độ đầu vào là 540 vòng/phút. Cuộn bảng sang một bên để xem từng cột.

Người mẫu Mô-men xoắn liên tục (N·m) Mô-men xoắn cực đại (N·m) Tỷ lệ tôi Trục đầu vào
Mô hình một giai đoạn và hai giai đoạn
PGA-502 3,810 7.620 12:36–15:51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4 Z20
PGA-1202 11.600 23.200 11,1–19,4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12,1–62,1 1"3/4 Z20
PGA-2502 23.780 48.000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Mô hình tỷ lệ cao cho máy trộn đứng lớn và máy cấp khí sinh học
PGA-1603 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • Mô-men xoắn cực đại là đỉnh không liên tục mà hộp số chấp nhận trong quá trình khởi động máy khoan có tải; mô-men xoắn liên tục là giá trị cho chế độ trộn không bị gián đoạn.
  • Các tùy chọn trục đầu vào được hiển thị là cấu hình PTO 1"3/8 Z6 và 1"3/4 Z20 tiêu chuẩn. Các đường trục, kích thước lỗ khoan và kích thước mặt bích đầu ra khác có thể được gia công theo bản vẽ của bạn.
  • Đôi khi có thể đạt được các tỷ lệ nằm ngoài phạm vi được liệt kê cho một khung nhất định bằng cách kết hợp các giai đoạn - gửi tốc độ đầu ra được yêu cầu và chúng tôi sẽ xác nhận.

Cách chọn mẫu PGA phù hợp cho máy trộn của bạn

  1. Kết hợp khung với công suất máy kéo và kích thước mũi khoan.Máy trộn nhỏ 40–80 mã lực thường chạy PGA-502 hoặc PGA-1002/3; Các toa xe TMR tầm trung 80–150 mã lực thường sử dụng PGA-1602/3 đến PGA-2502; máy trộn thẳng đứng lớn và máy cấp khí sinh học chuyển sang PGA-3004 hoặc PGA-4204.
  2. Kiểm tra mô-men xoắn liên tục so với nhiệm vụ của bạn.So sánh mômen xoắn cần thiết của máy trộn với số liệu liên tục trong bảng chứ không phải số liệu cao nhất. Giá trị cao nhất là khoảng trống dành cho khởi nghiệp chứ không phải xếp hạng hoạt động.
  3. Xác nhận trục đầu vào.Hầu hết các máy kéo ở Châu Âu và Bắc Mỹ đều sử dụng 1"3/8 Z6 với tốc độ 540 vòng/phút, trong khi các máy lớn hơn sử dụng 1"3/4 Z20. Spline sai là lỗi thứ tự phổ biến nhất mà chúng tôi thấy.
  4. Kiểm tra lắp đặt và mức dầu.Xác nhận mẫu bu lông, mặt bích đầu ra và vị trí bộ nạp dầu so với khung máy trộn sao cho thiết bị nằm ở góc được chỉ định trong hướng dẫn sử dụng.
  5. Lập kế hoạch khoảng thời gian bảo trì.Sử dụng loại dầu và khoảng thời gian thay dầu trong sách hướng dẫn; chúng tôi có thể cung cấp lịch trình bảo trì bằng văn bản kèm theo lô hàng nếu nhóm dịch vụ của bạn cần một lịch trình bảo hành.

Không chắc chắn khung nào phù hợp? Gửi nhãn hiệu máy trộn, đường kính máy khoan, mã lực máy kéo và tốc độ máy khoan yêu cầu - các kỹ sư của chúng tôi sẽ xác nhận kiểu máy và tỷ lệ trước khi bạn đặt hàng.

Chi tiết sản phẩm

Cả hai bức ảnh bên dưới đều là thiết bị thuộc dòng PGA mà chúng tôi sản xuất: hộp số đã lắp ráp có vỏ đúc và đầu vào PTO cũng như bản vẽ kích thước được sử dụng để kiểm tra lắp đặt.

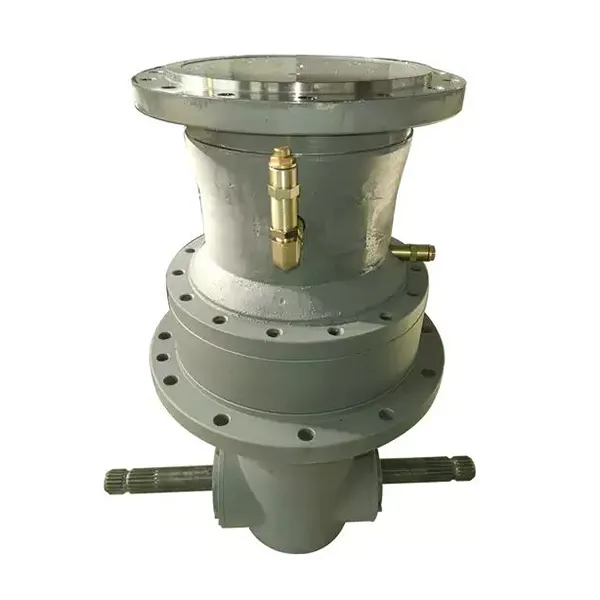

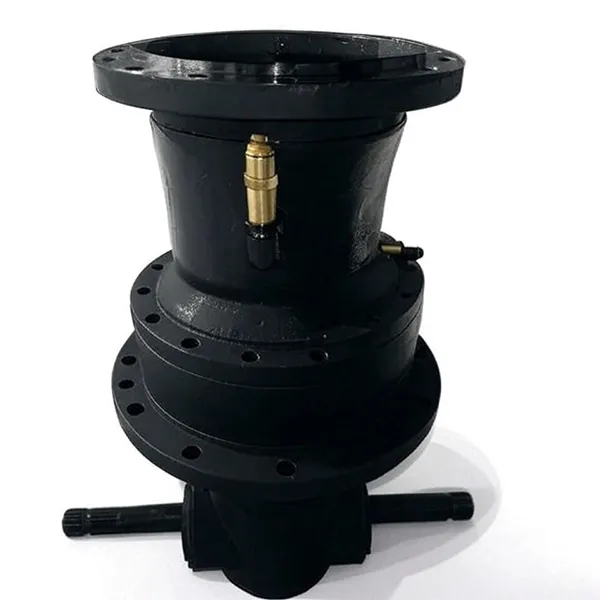

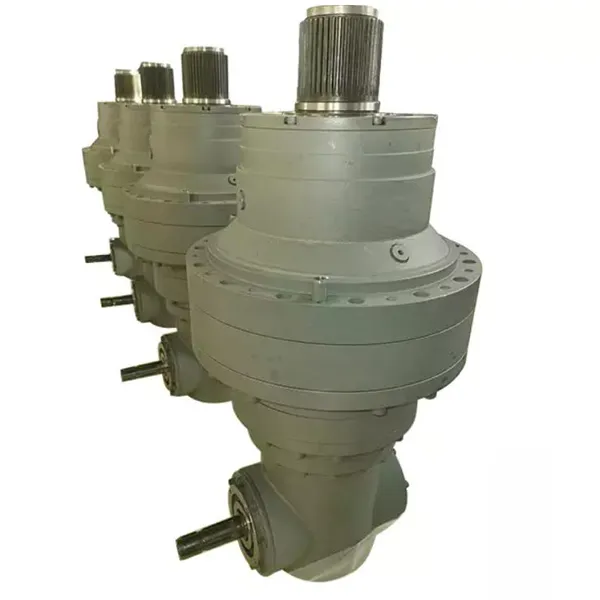

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Hộp số hành tinh truyền động bằng máy khoan dòng PGA - vỏ bằng gang, bệ giảm tốc hành tinh và trục đầu vào PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Phác thảo và kích thước lắp đặt của hộp số hành tinh máy trộn thức ăn dòng PGA.

Vật liệu, Niêm phong và Chất lượng Xây dựng

Bánh răng và xử lý nhiệt

Các bánh răng và trục được gia công từ thép hợp kim cường độ cao và được cacbon hóa bằng khí, sau đó được tôi luyện đến độ cứng bề mặt răng khoảng HRC58 trong khi lõi vẫn đủ cứng để hấp thụ sốc. Sự kết hợp đó mang lại cho dòng PGA khả năng chống mài mòn đối với vật liệu ủ chua bị mài mòn và khả năng chịu tải khởi động lặp đi lặp lại, đồng thời đó là lý do khiến cùng một khung có thể được cung cấp trên một phạm vi tỷ lệ rộng mà không thay đổi lớp vỏ bên ngoài.

Nhà ở và niêm phong

Vỏ là một thân bằng gang nguyên khối, giúp giữ cho các lỗ ổ trục đồng tâm và giảm rung động mà vỏ được chế tạo sẽ truyền tải. Lớp bịt kín kép ở đầu vào và đầu ra giúp giữ chất bôi trơn bên trong và ngăn bụi, bùn và nước rửa trôi ra ngoài, mang lại cho thiết bị mức bảo vệ theo tiêu chuẩn IP65. Các núm bôi trơn và điểm đổ dầu được định vị để có thể thực hiện bảo dưỡng định kỳ khi máy trộn ở vị trí làm việc.

Kiểm tra trước khi gửi

Mọi hộp số đều được chạy và kiểm tra trước khi đóng gói: chạy không tải để xác nhận chuyển động quay trơn tru và kín dầu, xác minh phản ứng ngược và kiểu tiếp xúc trên bộ bánh răng cũng như kiểm tra lần cuối đối với trục dẫn đầu vào và mặt bích đầu ra. Hồ sơ kiểm tra có thể được đính kèm với tài liệu vận chuyển khi dự án của bạn yêu cầu bằng chứng được ghi lại.

Ưu điểm chính cho người vận hành máy trộn thức ăn chăn nuôi

  1. Chi phí nhiên liệu thấp hơn.Hiệu suất truyền động cao có nghĩa là mất ít năng lượng hơn giữa PTO và máy khoan, cắt giảm mức sử dụng nhiên liệu khoảng 30% khi thực hiện công việc trộn tương đương.
  2. Khởi động nhanh hơn, không cần làm nóng trước.Bộ bánh răng đạt trạng thái làm việc nhanh chóng nên mẻ trộn vào sáng sớm và hỗn hợp nạp lại không cần khởi động lâu.
  3. Trộn tốc độ cao ổn định.Bộ bánh răng chính xác giữ tốc độ máy khoan ổn định qua cỏ khô, thức ăn ủ chua và thức ăn đậm đặc, do đó khẩu phần được trộn đều thay vì phân tầng.
  4. Lái xe mượt mà hơn, bền bỉ hơn.Bố cục hành tinh đối xứng giúp cân bằng lực truyền, giảm tải trọng kẹt và mài mòn cơ học trên toàn bộ đường truyền.
  5. Tự động chuyển đổi tỷ lệ khi có tải.Thiết bị khởi động ở chế độ mô-men xoắn cao để nghiền nhỏ thức ăn đã được nén hoặc đông lạnh, sau đó chuyển sang chế độ nhanh hơn cho phần còn lại của mẻ.
  6. Làm việc với máy kéo nhỏ.Khuếch đại mô-men xoắn cho phép máy kéo nhỏ hơn, rẻ hơn dẫn động cùng một mũi khoan, giải phóng các máy lớn hơn để thực hiện công việc khác trên đồng ruộng.
  7. Tuổi thọ đường truyền PTO dài hơn.Mô-men xoắn khởi động thấp giúp giảm sốc trên PTO máy kéo và khớp nối trục, kéo dài khoảng thời gian thay thế khớp nối thêm 2–3 lần.
  8. Hoạt động êm hơn, ổn định hơn.Lưới nhiều răng giúp hấp thụ rung động truyền động, giảm tiếng ồn và nguy cơ các ốc vít hoạt động lỏng lẻo.
  9. Hoạt động dễ dàng hơn.Chuyển số tự động giúp giảm sự can thiệp bằng tay nên người vận hành quan sát khẩu phần và máy hơn là hộp số.
  10. Chất lượng có giấy tờ.Sản xuất theo tiêu chuẩn ISO 9001, gia công và lắp ráp tại nhà máy riêng của chúng tôi, có phụ tùng thay thế và hỗ trợ kỹ thuật sau khi giao hàng.

Số liệu về mức tiết kiệm nhiên liệu và thời gian bảo dưỡng ở trên dựa trên thiết kế hộp số và nhiệm vụ của máy trộn thức ăn điển hình của chúng tôi; kết quả thực tế phụ thuộc vào máy kéo, khẩu phần ăn và điều kiện vận hành.

Cấu hình và lắp đặt có sẵn

Dòng PGA được cung cấp dưới dạng hộp số hành tinh chắc chắn, nhỏ gọn, gắn chặt vào ba kiểu bố trí máy trộn phổ biến. Hãy cho chúng tôi biết bạn chế tạo hoặc vận hành loại nào và mặt bích đầu ra, mặt lắp và vị trí đổ dầu được đặt tương ứng.

Máy trộn gắn trên xe tải

Bộ truyền động mũi khoan được lấy từ động cơ xe tải PTO hoặc động cơ thủy lực thông qua hộp số, với vỏ được gắn trên tấm mặt trước của máy trộn.

Máy tự hành

Hộp số được gắn trên khung chuyển động, nơi bố trí hành tinh có độ rung thấp bảo vệ bộ bánh răng khỏi va đập khi di chuyển.

Máy trộn cố định và cố định

Hoạt động liên tục tại các nhà máy khí sinh học, trung tâm cấp liệu và lắp đặt TMR cố định, nơi có thể lên kế hoạch tiếp cận dịch vụ và làm mát dầu.

Ứng dụng

Dòng PGA điều khiển vòng quay của máy trộn thức ăn và hệ thống cấp liệu cho nhà máy khí sinh học. Các cài đặt điển hình bao gồm:

  • Máy trộn thức ăn TMR dọc và ngang và máy cho ăn kiêng
  • Băng tải trục vít và máy khoan tại các trung tâm thức ăn chăn nuôi và bếp ăn thức ăn chăn nuôi tại trang trại
  • Dây chuyền trộn thức ăn ủ chua và rơm rạ nơi vật liệu đã được nén phải được chia nhỏ
  • Máy trộn nguyên liệu nhà máy khí sinh học và vít định lượng chạy liên tục
  • Máy rải rác và chất độn chuồng sử dụng cùng nguyên lý dẫn động mũi khoan
  • Trang bị thêm thay thế hộp số bị mòn trên máy trộn hiện có của các nhãn hiệu khác

Nếu máy của bạn không có trong danh sách này, hãy mô tả ứng dụng và chu kỳ hoạt động. Hộp số phù hợp với máy cấp khí sinh học cố định có thể cần thông số kỹ thuật dầu hoặc góc lắp khác đối với toa xe TMR gắn trên xe tải.

Đánh giá của khách hàng

★★★★★

Robert MartinezNhà thầu đường ống và thiết bị công trường, Houston, Mỹ

Chúng tôi đã sử dụng các hộp số hành tinh này trong công việc xây dựng đường ống ở Bờ biển vùng Vịnh, nơi việc phun muối và rung lắc liên tục là điều bình thường. Trong sáu tháng hoạt động liên tục, các thiết bị vẫn ổn định và không có sự thay đổi nào có thể đo lường được về độ chính xác của việc chia lưới bánh răng. Giờ đây họ điều khiển thiết bị định vị hàn của chúng tôi, giữ cánh tay ổn định ngay cả trên mặt đất thủy triều không bằng phẳng. Đối với giai đoạn sản xuất tiếp theo, họ nằm trong danh sách nhà cung cấp được phê duyệt của chúng tôi.

★★★★★

Sophie DuboisGiám đốc sản xuất, Nhà máy phụ tùng ô tô, Lyon, Pháp

Hai năm hoạt động trên dây chuyền dập của chúng tôi và độ chính xác định vị vẫn nằm trong phạm vi ±0,02 mm, ngay cả trên tấm nhôm mỏng. Hiệu suất lần đầu tiên của chúng tôi đã cải thiện khoảng 15% sau khi chuyển sang các bộ phận này và hộp số không cần gì ngoài việc thay dầu theo lịch trình.

★★★★★

Marco RossiNgười mua bảo trì, Máy dệt, Ý

Tôi lo lắng về sự chênh lệch điện áp giữa Châu Âu và Trung Quốc, và các kỹ sư của họ đã chuẩn bị kế hoạch thích ứng ngay trong đêm và cung cấp mô-đun điều khiển điện áp kép. Thùng gỗ thậm chí còn bao gồm chất bôi trơn chính xác và sách hướng dẫn bảo trì bằng tiếng Ý cùng với địa chỉ liên hệ phụ tùng thay thế tại địa phương. Giao diện lắp khớp chính xác với trục dẫn động máy dệt của chúng tôi, không có chuyển động dọc trục trong quá trình vận hành.

Câu hỏi thường gặp của người mua

  • Model PGA nào phù hợp với máy trộn thức ăn của tôi?Khớp công suất máy kéo, đường kính mũi khoan và tốc độ mũi khoan cần thiết với cột mô-men xoắn liên tục: máy trộn 40–80 mã lực thường sử dụng PGA-502 hoặc PGA-1002/3, toa xe TMR 80–150 mã lực sử dụng PGA-1602/3 đến PGA-2502 và máy trộn đứng lớn hoặc máy cấp khí sinh học sử dụng PGA-3004 hoặc PGA-4204. Gửi cho chúng tôi thông tin chi tiết về máy trộn của bạn và chúng tôi sẽ xác nhận kiểu máy và tỷ lệ.
  • Sự khác biệt giữa mô-men xoắn liên tục và mô-men xoắn cực đại là gì?Mô-men xoắn liên tục là mức đánh giá cho sự trộn không bị gián đoạn; mô-men xoắn cực đại là đỉnh không liên tục mà thiết bị chấp nhận khi máy khoan có tải khởi động. Kích thước hộp số trên hình liên tục và coi đỉnh hộp số là khoảng trống khởi động.
  • Tôi cần trục đầu vào PTO nào?Các tùy chọn tiêu chuẩn là 1"3/8 Z6 cho hầu hết các máy kéo 540 vòng/phút và 1"3/4 Z20 cho các máy lớn hơn. Nếu PTO của bạn có đường trục, lỗ khoan hoặc kích thước khác, hãy gửi bản vẽ và chúng tôi sẽ gia công đầu vào cho phù hợp.
  • Hộp số có được bảo vệ chống bụi và nước không?Đúng. Vỏ bằng gang sử dụng lớp bịt kín kép ở đầu vào và đầu ra với mức bảo vệ IP65, giúp bảo vệ khỏi bụi, bùn và các điều kiện rửa trôi khi sử dụng hàng ngày trong trang trại.
  • Tôi có thể yêu cầu một tỷ lệ tùy chỉnh, mặt bích hoặc hoàn thiện vỏ không?Đúng. Raydafon gia công các bánh răng và lắp ráp các bộ phận tại nhà máy riêng của mình, do đó, các tỷ lệ tùy chỉnh, mặt bích đầu ra, mặt lắp đặt, vị trí đổ dầu và lớp sơn hoàn thiện đều được sản xuất theo bản vẽ cho các chương trình OEM.
  • Điều gì về thời gian thực hiện, phụ tùng thay thế và bảo hành?Các khung tiêu chuẩn được vận chuyển theo lịch trình ngắn và các đơn vị tùy chỉnh tuân theo bản vẽ đã được xác nhận. Bộ bánh răng dự phòng, vòng đệm và vòng bi được cung cấp riêng và các điều khoản bảo hành được nêu trong báo giá. Gửi số lượng và cảng giao hàng của bạn với mức giá cố định trong vòng 24 giờ.
