Tại sao chiều dài hành trình lại quan trọng khi chọn xi lanh thủy lực?

Khi chọn xi lanh thủy lực cho bất kỳ ứng dụng hạng nặng nào—có thể là thiết bị xây dựng, máy móc nông nghiệp hoặc tự động hóa công nghiệp—một thông số đứng trên các thông số còn lại trong việc quyết định hiệu suất, độ an toàn và tuổi thọ:chiều dài hành trình. Chiều dài hành trình không chỉ xác định khoảng cách mà xi lanh có thể kéo dài hoặc rút lại mà còn ảnh hưởng đến cấu hình lắp đặt, khả năng chống vênh của thanh truyền, tuổi thọ của phốt và độ ổn định tổng thể của hệ thống. Việc chọn sai chiều dài hành trình có thể dẫn đến hỏng hóc cơ học nghiêm trọng, thời gian ngừng hoạt động tốn kém hoặc hoạt động không hiệu quả. Trong hướng dẫn toàn diện này, chúng tôi tận dụng hai thập kỷ kinh nghiệm trong ngành để giải thích lý do tại sao chiều dài hành trình là nền tảng của việc lựa chọn xi lanh thủy lực và cách đưa ra quyết định sáng suốt phù hợp với nhu cầu chính xác của bạn.

Là người đi đầu trong các giải pháp năng lượng chất lỏng,Công ty TNHH Tập đoàn Công nghệ Raydafonđã thiết kế và cung cấp hàng ngàn sản phẩm tùy chỉnhXi lanh thủy lựcđơn vị trên toàn cầu. Nhà máy của chúng tôi tuân theo các tiêu chuẩn ISO nghiêm ngặt, đảm bảo hành trình của mỗi xi lanh được tối ưu hóa cho các điều kiện thực tế. Cho dù bạn đang thay thế một thiết bị hiện có hay thiết kế một hệ thống mới, việc hiểu được bản chất quan trọng của chiều dài hành trình sẽ giúp bạn tránh khỏi những tắc nghẽn về hiệu suất và chi phí sửa chữa ngoài dự kiến. Hãy cùng đi sâu vào cơ chế, thông số và những cân nhắc thực tế khiến độ dài hành trình trở thành yếu tố quyết định.

Điều gì xác định chiều dài hành trình và tại sao nó quyết định hiệu suất của xi lanh thủy lực?

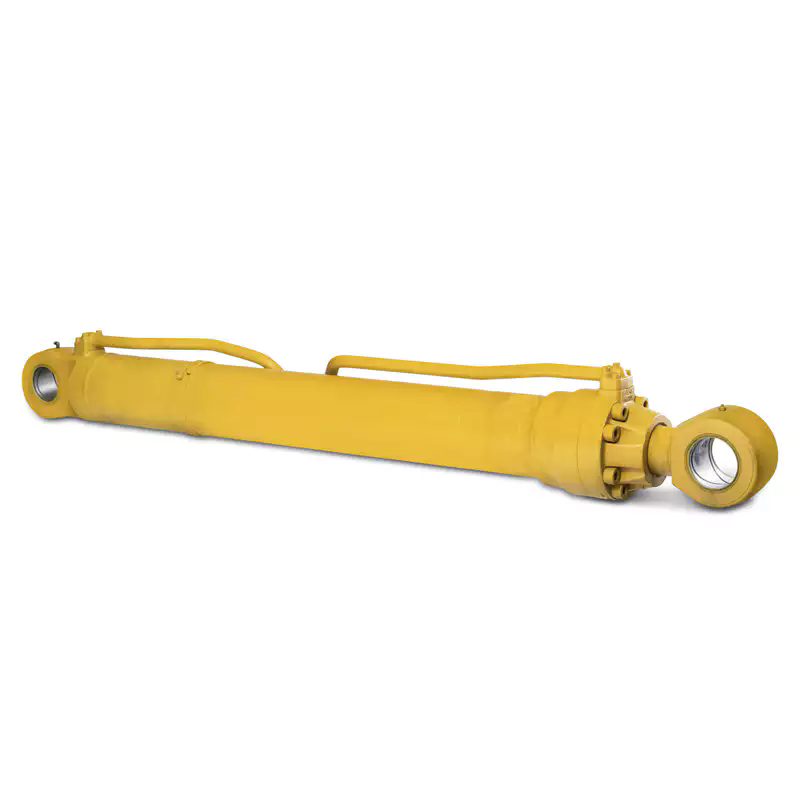

Chiều dài hành trình là tổng khoảng cách mà cần pit-tông di chuyển từ vị trí thu lại hoàn toàn (đóng) đến vị trí mở rộng hoàn toàn (mở). Mặc dù định nghĩa này có vẻ đơn giản nhưng tác động của nó lan tỏa khắp mọi khía cạnh hoạt động của mộtXi lanh thủy lực. Trong 20 năm làm việc với máy móc hạng nặng và hệ thống truyền động tùy chỉnh, tôi đã chứng kiến ​​vô số tình huống trong đó một sự không phù hợp nhỏ về chiều dài hành trình đã gây ra những hỏng hóc lớn. TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, nhóm kỹ thuật của chúng tôi coi chiều dài hành trình là trụ trung tâm mà toàn bộ xi lanh được thiết kế xung quanh. Dưới đây chúng tôi giải thích lý do tại sao tham số này không thể thương lượng.

Đầu tiên, chiều dài hành trình xác định trực tiếp phạm vi chuyển động có thể sử dụng. Nếu hành trình quá ngắn, thiết bị không thể đạt được vị trí cần thiết; nếu quá dài, nó sẽ dẫn đến hành trình quá mức, tiềm ẩn va chạm bên trong và tăng nguy cơ bị vênh thanh khi bị nén. Hơn nữa, chiều dài hành trình ảnh hưởng đến động lực học của phốt. Hành trình dài hơn đòi hỏi sự căn chỉnh chính xác hơn để ngăn chặn sự mài mòn không đồng đều trên vòng đệm piston và ổ trục thanh truyền. Nhà máy của chúng tôi đã ghi nhận rằng các xi lanh có tỷ lệ hành trình trên lỗ khoan được tối ưu hóa cho thấy tuổi thọ phốt cao hơn 40% so với các xi lanh không khớp có sẵn trên thị trường.

Các yếu tố quan trọng liên kết với chiều dài hành trình

• Ngưỡng uốn thanh:Hành trình càng dài thì khả năng xảy ra lỗi tải cột càng cao. Các kỹ sư phải tính toán tải trọng tới hạn của Euler dựa trên chiều dài hành trình, đường kính thanh truyền và kiểu lắp đặt.
• Tính toàn vẹn của con dấu:Hành trình kéo dài làm tăng đường tiếp xúc giữa thanh và vòng đệm. Nhà máy của chúng tôi sử dụng các vòng đệm polyurethane tiên tiến có khả năng đáp ứng các hành trình dài hơn trong khi vẫn duy trì độ rò rỉ bằng 0 trong các chu kỳ cao.
• Hướng dẫn & Chiều dài vòng bi:Hành trình dài hơn đòi hỏi bề mặt chịu lực dài hơn để ngăn lực bên làm hỏng xi lanh.Công ty TNHH Tập đoàn Công nghệ Raydafonkết hợp các nắp chịu lực nặng để xử lý các hành trình lên tới 3000mm mà không bị lệch.
• Gắn các ràng buộc về không gian:Chiều dài hành trình quyết định độ dài rút lại và kéo dài. Nhiều khách hàng bỏ qua rằng chiều dài rút lại phải vừa với khung máy. Đội ngũ thiết kế của chúng tôi luôn thực hiện kiểm tra nhiễu 3D.

Từ góc độ hiệu suất, chiều dài hành trình phù hợp đảm bảo rằng xi lanh thủy lực hoạt động trong phạm vi áp suất dự kiến. Hành trình quá khổ có thể cung cấp thêm thể tích chất lỏng thủy lực, giảm thời gian đáp ứng của hệ thống. Ngược lại, cú đánh quá nhỏ sẽ gây ra những hạn chế về mặt cơ học. Trong các ứng dụng chu kỳ cao như phanh ép hoặc xử lý vật liệu, chiều dài hành trình thậm chí còn ảnh hưởng đến hiệu quả sử dụng năng lượng. Ví dụ: hành trình dài hơn 50mm so với yêu cầu có thể tăng thời gian chu kỳ lên 15%, ảnh hưởng trực tiếp đến năng suất. Vì vậy, trước khi xác định hình trụ, chúng taCông ty TNHH Tập đoàn Công nghệ Raydafonluôn ánh xạ toàn bộ cấu hình động học của máy để khớp chính xác với chiều dài hành trình.

Chiều dài hành trình ảnh hưởng như thế nào đến độ ổn định khi lắp đặt và khả năng chống mất ổn định?

Độ ổn định khi lắp đặt thường là hậu quả bị đánh giá thấp nhất của việc tính toán sai chiều dài hành trình. Kiểu lắp của xi lanh thủy lực—cho dù đó là hình khoan, trục, mặt bích hay vấu—tương tác với chiều dài hành trình kéo dài để tạo ra mômen và tải trọng bên. Trong phòng thí nghiệm thử nghiệm tại nhà máy của chúng tôi, chúng tôi đã so sánh các xi lanh có lỗ khoan giống nhau nhưng hành trình khác nhau trong điều kiện tải phụ. Các kết quả luôn cho thấy rằng khi chiều dài hành trình tăng vượt quá tỷ lệ khuyến nghị (tỷ lệ hành trình trên lỗ khoan > 8:1 đối với xi lanh thanh giằng tiêu chuẩn), xi lanh sẽ dễ bị mất ổn định và hỏng lắp. Hãy cùng khám phá mối quan hệ này một cách chi tiết.

Khi một hình trụ giãn ra, chiều dài của thanh không được đỡ tăng lên, khiến nó hoạt động giống như một cột dưới lực nén. Nếu chiều dài hành trình quá lớn so với đường kính thanh, ngay cả tải trọng vừa phải cũng có thể gây ra hiện tượng uốn cong vĩnh viễn hoặc gãy xương nghiêm trọng. Đây là lý do tại saoCông ty TNHH Tập đoàn Công nghệ Raydafonluôn khuyến nghị tính toán tải trọng uốn tới hạn bằng cách sử dụng các công thức công nghiệp. Đối với các ứng dụng di động như xe ben hoặc máy xúc, nơi thường xuyên chịu tải va đập, chúng tôi thường tăng đường kính thanh hoặc kết hợp các ống dừng để giảm chiều dài không được hỗ trợ một cách hiệu quả mà không thay đổi chiều dài hành trình.

Các thông số ổn định chính bị ảnh hưởng bởi chiều dài hành trình

• Sức mạnh của cột:Công thức mất ổn định Euler (Pcr = π²EI / (KL)²) cho thấy tải trọng tới hạn giảm theo bình phương chiều dài hành trình. Hành trình tăng thêm 20% sẽ làm giảm khả năng chống oằn khoảng 30%.
• Gắn nồng độ ứng suất:Hành trình dài khuếch đại lực đòn bẩy lên giá đỡ, chốt và bu lông. Nhà máy của chúng tôi sử dụng phân tích phần tử hữu hạn (FEA) để củng cố các điểm lắp khi hành trình vượt quá 1,5 mét.
• Độ lệch dưới tải:Hành trình kéo dài dẫn đến độ lệch của thanh truyền cao hơn, làm tăng tốc độ mài mòn của phốt và gây ra sự căn chỉnh piston không đều. Chúng tôi giải quyết vấn đề này bằng cách sử dụng các thanh mạ crom được tôi cứng bằng cảm ứng có khả năng chống uốn cong.
• Hướng dẫn chính xác:Đối với xi lanh hành trình dài, quy trình sản xuất của chúng tôi kết hợp các vòng bi bằng đồng cực dài để phân bổ tải trọng xuyên tâm một cách đồng đều. Triết lý thiết kế này là tiêu chuẩn cho tất cảXi lanh thủy lựcmô hình chúng tôi sản xuất.

Từ quan điểm thực tế, nhóm của chúng tôi đã thay thế nhiều xi lanh của đối thủ cạnh tranh bị hỏng do mất ổn định ở hành trình dài tới 800 mm nhưng bằng các thanh có kích thước nhỏ hơn. Trong một dự án về máy nén chất thải, chúng tôi đã thiết kế một hình trụ có chiều dài hành trình 1800mm, sử dụng đường kính thanh 100mm và một ống chặn đặc biệt để giảm chiều dài không được hỗ trợ. Kết quả là tuổi thọ sử dụng tăng 300% so với các thiết bị trước đó. Điều này chứng tỏ rằng chiều dài hành trình không chỉ là thông số kích thước mà còn là một quyết định kỹ thuật quan trọng về an toàn. Đối với bất kỳ công việc lắp đặt hạng nặng nào, hãy tham khảo ý kiến ​​của các chuyên gia nhưCông ty TNHH Tập đoàn Công nghệ Raydafonđảm bảo xi lanh thủy lực của bạn chịu được cả tải trọng tĩnh và động trong toàn bộ phạm vi hành trình của nó.

Tại sao việc tùy chỉnh độ dài hành trình lại cải thiện hiệu quả tổng thể của hệ thống?

Mặc dù độ dài hành trình tiêu chuẩn được phổ biến rộng rãi, việc tùy chỉnh hành trình cho ứng dụng chính xác của bạn sẽ mang lại hiệu quả tăng đáng kể. Trong nhiều thập kỷ tư vấn cho các lĩnh vực khai thác mỏ, xây dựng và nông nghiệp, tôi đã thấy rằng các xi lanh có kích thước phù hợp với tất cả thường ảnh hưởng đến tốc độ, mức tiêu thụ năng lượng và sự tích hợp cấu trúc. TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, chúng tôi ủng hộ việc tối ưu hóa chiều dài hành trình vì nó điều chỉnh trực tiếp động học của bộ truyền động với chu kỳ làm việc của máy. Đây là cách tùy chỉnh chính xác nâng cao hiệu quả của hệ thống.

Thứ nhất, độ dài hành trình tùy chỉnh sẽ loại bỏ hành trình chết. Xi lanh tiêu chuẩn có thể có hành trình bổ sung không bao giờ được sử dụng, tuy nhiên xi lanh vẫn yêu cầu thể tích chất lỏng thủy lực đầy đủ cho mỗi chu kỳ. Công suất lãng phí này làm tăng tải của máy bơm và lãng phí năng lượng. Bằng cách xác định chính xác độ dài hành trình cần thiết, nhà máy của chúng tôi giảm thể tích chất lỏng bên trong, cho phép thời gian phản hồi nhanh hơn và nhiệt độ vận hành thấp hơn. Trong trường hợp gần đây đối với dây chuyền ép tự động, chúng tôi đã rút ngắn chiều dài hành trình đi 70mm so với tùy chọn có sẵn, dẫn đến thời gian chu kỳ nhanh hơn 12% và mức tiêu thụ dầu thủy lực ít hơn 8%.

Lợi ích hiệu quả của việc tùy chỉnh đột quỵ

• Giảm áp suất giảm:Chiều dài hành trình ngắn hơn có nghĩa là đường dẫn chất lỏng bên trong xi lanh ngắn hơn, giảm tổn thất áp suất và cải thiện khả năng phản hồi của bộ truyền động.
• Thiết kế máy nhỏ gọn:Với chiều dài hành trình chính xác, khung máy có thể được thu nhỏ lại, giảm chi phí vật liệu và trọng lượng tổng thể. Nhà máy của chúng tôi làm việc với các OEM để tích hợp xi lanh một cách liền mạch.
• Chi phí bảo trì thấp hơn:Chiều dài hành trình thích hợp giúp giảm thiểu tải trọng bên và ứng suất bịt kín, giảm thời gian ngừng hoạt động đột xuất. Dữ liệu riêng của chúng tôi cho thấy xi lanh hành trình tùy chỉnh có tần suất bảo trì thấp hơn 30%.
• Hiệu suất đệm được tối ưu hóa:Khi biết chính xác chiều dài hành trình, chúng ta có thể thiết kế các đệm bên trong giúp giảm tốc piston một cách trơn tru, giảm sốc và tiếng ồn cuối hành trình.

Hơn nữa, chiều dài hành trình tùy chỉnh cho phép chúng tôi kết hợp các tính năng nâng cao như cảm biến vị trí tích hợp hoặc cơ chế khóa mà không có bộ phận nhô ra. Ví dụ, trong các sàn nâng trên không, độ chính xác về chiều dài hành trình đảm bảo rằng sàn đạt đến độ cao làm việc chính xác mà không bị kéo dài quá mức. Nhà máy của chúng tôi sử dụng gia công CNC để đạt được dung sai hành trình ±0,5mm, đảm bảo khả năng lặp lại trong các ứng dụng quan trọng về định vị. Cuối cùng, việc tùy chỉnh trở thành một thứ chung chungXi lanh thủy lựcthành một bộ phận phù hợp với hiệu suất giúp nâng cao hiệu quả của toàn bộ hệ thống thủy lực. Khi bạn hợp tác vớiCông ty TNHH Tập đoàn Công nghệ Raydafon, bạn sẽ nhận được sự tối ưu hóa chiều dài hành trình được hỗ trợ bởi các tính toán kỹ thuật nghiêm ngặt và xác thực trong thế giới thực.

Các thông số chính của xi lanh thủy lực: Kích thước lỗ khoan, Đường kính thanh và Tương quan hành trình

Hiểu được mối quan hệ giữa chiều dài hành trình và các thông số quan trọng khác sẽ đảm bảo thiết kế cân bằng. Dưới đây là bảng chi tiết hướng dẫn cáchCông ty TNHH Tập đoàn Công nghệ Raydafontiêu chuẩn hóa nóXi lanh thủy lựcphạm vi, minh họa các giới hạn hành trình được khuyến nghị dựa trên đường kính lỗ khoan và thanh để có hiệu suất và an toàn tối ưu. Dữ liệu được lấy từ hướng dẫn kỹ thuật của nhà máy chúng tôi và thử nghiệm hiện trường nghiêm ngặt.

Nhà máy của chúng tôi nhấn mạnh rằng những giá trị này là điểm khởi đầu; đối với những hành trình vượt quá những giới hạn này, chúng tôi kết hợp các tính năng thiết kế bổ sung như đường kính thanh lớn hơn, ổ trục được gia cố hoặc cấu hình dạng ống lồng. Ngoài ra, hướng lắp đặt (ngang và dọc) ảnh hưởng đến chiều dài hành trình cho phép vì xi lanh thẳng đứng ít gặp rủi ro mất ổn định hơn nhưng cần xem xét cẩn thận độ rơi của piston. MọiXi lanh thủy lựctừCông ty TNHH Tập đoàn Công nghệ Raydafonđược kèm theo một bảng thông số kỹ thuật chi tiết trong đó chiều dài hành trình tương quan với khả năng chịu tải tối đa được tính toán. Chúng tôi cũng cung cấp các báo cáo phân tích phần tử hữu hạn cho các ứng dụng quan trọng để đảm bảo độ tin cậy tuyệt đối.

Các thông số khác phụ thuộc lẫn nhau với chiều dài hành trình

• Loại lắp xi lanh:Giá đỡ trục cho phép hành trình dài hơn so với giá đỡ mặt bích do phân bổ tải trọng tốt hơn.
• Áp suất vận hành:Áp suất cao hơn (lên tới 350 bar) yêu cầu hành trình ngắn hơn hoặc đường kính thanh lớn hơn để tránh bị vênh.
• Chất liệu con dấu:Đối với các hành trình dài hơn 1200mm, chúng tôi sử dụng các vòng đệm được hỗ trợ bằng PTFE chuyên dụng để duy trì độ ma sát thấp và ngăn ngừa hiện tượng đùn.
• Phạm vi nhiệt độ:Nhiệt độ khắc nghiệt có thể ảnh hưởng đến sự giãn nở của thanh; hành trình dài hơn đòi hỏi sự bù đắp cho sự tăng trưởng nhiệt.

Bằng cách tham khảo bảng và các thông số phụ thuộc lẫn nhau này, các kỹ sư có thể tự tin lựa chọn hoặc đặt hàng tùy chỉnh một xi lanh cân bằng chiều dài hành trình với kích thước lỗ khoan và độ bền của thanh.Công ty TNHH Tập đoàn Công nghệ Raydafonduy trì một kho linh kiện phong phú, cho phép chúng tôi chế tạo các xi lanh có chiều dài hành trình phù hợp mà không cần thời gian thực hiện dài. Tính linh hoạt này đảm bảo rằng bạn có được giải pháp được thiết kế chính xác nhằm tối đa hóa cả hiệu suất và hiệu quả chi phí.

Tóm tắt & Khuyến nghị cuối cùng

Chiều dài hành trình không chỉ là một kích thước hành trình đơn giản; nó là nền tảng của chức năng, sự an toàn và hiệu quả của xi lanh thủy lực. Trong suốt hướng dẫn này, chúng tôi đã xem xét độ dài hành trình ảnh hưởng như thế nào đến khả năng chống mất ổn định, độ ổn định khi lắp đặt, tuổi thọ của vòng đệm, phản hồi của hệ thống và thiết kế tổng thể của máy. Việc chọn độ dài hành trình chính xác—cho dù thông qua lựa chọn cẩn thận có sẵn hay kỹ thuật tùy chỉnh—sẽ trực tiếp chuyển thành giảm thời gian ngừng hoạt động, giảm tổng chi phí sở hữu và nâng cao an toàn vận hành. TạiCông ty TNHH Tập đoàn Công nghệ Raydafon, phương pháp tiếp cận của nhà máy của chúng tôi tích hợp các công cụ mô phỏng tiên tiến, khoa học vật liệu và kinh nghiệm thực tế hàng thập kỷ để cung cấp các xi lanh thủy lực vượt trội trong những môi trường đòi hỏi khắt khe nhất.

Đối với bất kỳ dự án mới hoặc trang bị thêm nào, chúng tôi khuyên bạn nên bắt đầu bằng việc phân tích toàn diện các yêu cầu động học, cấu hình tải trọng và các hạn chế lắp đặt của ứng dụng. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn xác định độ dài hành trình lý tưởng và các thông số liên quan. Đừng để chiều dài hành trình trở thành yếu tố cân nhắc sau—đối tác với nhà sản xuất coi nó như một biến số thiết kế quan trọng. Liên hệCông ty TNHH Tập đoàn Công nghệ Raydafonngay hôm nay để thảo luận về các yêu cầu về xi lanh thủy lực của bạn và yêu cầu báo giá tùy chỉnh. Mạng lưới hỗ trợ toàn cầu và bảo hành do nhà máy của chúng tôi hỗ trợ đảm bảo rằng thiết bị của bạn hoạt động ở mức cao nhất, hết chu kỳ này đến chu kỳ khác.

Câu hỏi thường gặp: Các câu hỏi thường gặp về lựa chọn độ dài hành trình
