Xi lanh thủy lực cho máy xúc mini
  • Xi lanh thủy lực cho máy xúc miniXi lanh thủy lực cho máy xúc mini
  • Xi lanh thủy lực cho máy xúc miniXi lanh thủy lực cho máy xúc mini

Xi lanh thủy lực cho máy xúc mini

Raydafon sản xuất xi lanh cần thủy lực cho máy xúc mini tại nhà máy riêng ở Ninh Ba, Trung Quốc. Đường kính lỗ khoan tiêu chuẩn từ 50 mm đến 125 mm với đường kính thanh từ 25 mm đến 75 mm, hành trình lên tới 1000 mm, lực đẩy tối đa 361 kN ở 29,4 MPa và phạm vi nhiệt độ làm việc từ −20 ° C đến +70 ° C. Thùng được rèn từ thép hợp kim cường độ cao và lỗ khoan được mài chính xác, giảm ma sát bên trong và mang lại khả năng kiểm soát bùng nổ tốc độ thấp chính xác. Cấu trúc niêm phong kép tích hợp với cao su nhập khẩu chống mài mòn và cần gạt nước bên ngoài bảo vệ môi bịt kín khỏi bụi và hơi ẩm, kéo dài tuổi thọ sử dụng lên hơn 40%. Bên ngoài thanh và thùng được xử lý chống ăn mòn khi mưa, bùn và rửa trôi. Lỗ khoan, thanh truyền, hành trình, tâm lắp và vị trí cổng được sản xuất theo bản vẽ để lắp đặt hoặc thay thế OEM trên các máy loại 1–8 tấn. Gửi mô hình máy xúc của bạn hoặc bản vẽ gốc để nhận báo giá trong vòng 24 giờ.

Xi lanh cần thủy lực cho máy xúc mini — Đường kính 50–125 mm, Hành trình đến 1000 mm

Xy lanh cần là thanh ram dùng để nâng và hạ cần của máy xúc mini và là xi lanh chịu tải lớn nhất trong toàn bộ máy. Raydafon rèn nòng súng từ thép hợp kim cường độ cao, mài lỗ khoan để giảm ma sát bên trong và bịt kín nó bằng cách sắp xếp hai vòng đệm cho điều kiện nơi có nhiều bụi. Được cung cấp dưới dạng đồ đạc OEM hoặc dưới dạng xi lanh thay thế được làm theo bản vẽ ban đầu của bạn.

  • 50–125 mmĐường kính lỗ khoan
  • 25–75 mmĐường kính thanh
  • 1000mmĐột quỵ
  • 361 kNLực đẩy tối đa
  • −20 đến +70 °CNhiệt độ làm việc
01/TỔNG QUAN

Xi lanh cần thủy lực cho máy xúc mini - Nguồn cung cấp OEM & thay thế

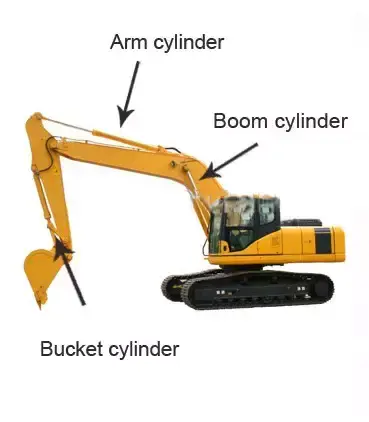

Xy lanh cần nằm giữa khung máy và cần, là bộ phận nâng toàn bộ kết cấu phía trên của máy đào. Trên máy xúc mini, cần cẩu hoạt động với hành trình ngắn hơn so với máy cỡ lớn nhưng ở chu kỳ làm việc cao, thường là hàng nghìn chu kỳ mỗi ngày đối với công việc ở đô thị, cảnh quan và trang trại. Sự kết hợp đó — hành trình ngắn, số chu kỳ cao, môi trường nhiều bụi — là những gì thông số kỹ thuật cần đáp ứng, thay vì chỉ dùng lực thô.

Raydafon sản xuất xi lanh này tại nhà máy riêng của mình ở Ninh Ba, Trung Quốc, cho cả nhà chế tạo máy và thị trường hậu mãi. Đường kính lỗ khoan tiêu chuẩn từ 50 mm đến 125 mm với đường kính thanh từ 25 mm đến 75 mm, hành trình lên tới 1000 mm và lực đẩy tối đa 361 kN, với phạm vi nhiệt độ làm việc từ −20 °C đến +70 °C. Các xi lanh liên quan từ cùng một nhà máy bao gồm xi lanh rộng hơnxi lanh thủy lực máy xúcphạm vi, cácxi lanh gầu thủy lực cho máy xúc nhỏhoạt động với nó trên cùng một máy vàxi lanh thủy lựcdanh mục bao gồm các máy móc di động khác.

02/ THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật

  • Tên sản phẩmXi lanh cần thủy lực cho máy xúc mini
  • Đường kính lỗ khoan50 mm – 125 mm
  • Đường kính thanh25mm – 75mm
  • Đột quỵ1000mm
  • Lực đẩy tối đa361 kN
  • Áp suất tối đa29,4 MPa
  • Nhiệt độ làm việc−20 °C đến +70 °C
  • Vật liệu thùngRèn thép hợp kim cường độ cao, khoan đất chính xác
  • Niêm phongCấu trúc niêm phong kép bằng cao su nhập khẩu chịu mài mòn
  • Xử lý bề mặtThanh và thùng được xử lý chống ăn mòn bên ngoài
  • gắn kếtĐể vẽ máy - sắp xếp chốt, khoan hoặc mặt bích
  • Tùy chỉnhLỗ khoan, thanh truyền, hành trình, tâm lắp, vị trí cổng, màu sơn

Bảng thông số kỹ thuật tiêu chuẩn cho xi lanh cần máy xúc mini.

tham số Giá trị
Đường kính lỗ khoan 50 mm – 125 mm
Đường kính thanh 25mm – 75mm
Đột quỵ 1000mm
Lực đẩy tối đa 361 kN
Áp lực 29,4 MPa
Nhiệt độ làm việc −20 °C đến +70 °C

Lực đẩy và lỗ khoan có liên quan như thế nào:lực đẩy tối đa 361 kN áp dụng cho lỗ khoan lớn nhất trong phạm vi 29,4 MPa. Lỗ khoan nhỏ hơn tạo ra lực ít hơn tương ứng ở cùng áp suất - lỗ khoan 50 mm ở 29,4 MPa cho khoảng 57,7 kN, lỗ khoan 63 mm khoảng 91,6 kN và lỗ khoan 80 mm khoảng 147,8 kN. Luôn chỉ định lỗ khoan cùng với áp suất hệ thống, vì lực đẩy mà máy của bạn cần là yếu tố quyết định lỗ khoan chứ không phải ngược lại.

03/ CHI TIẾT SẢN PHẨM

Chi tiết sản phẩm

Hình ảnh và hình ảnh tham khảo của xi lanh cần cẩu chúng tôi sản xuất cho máy xúc mini.

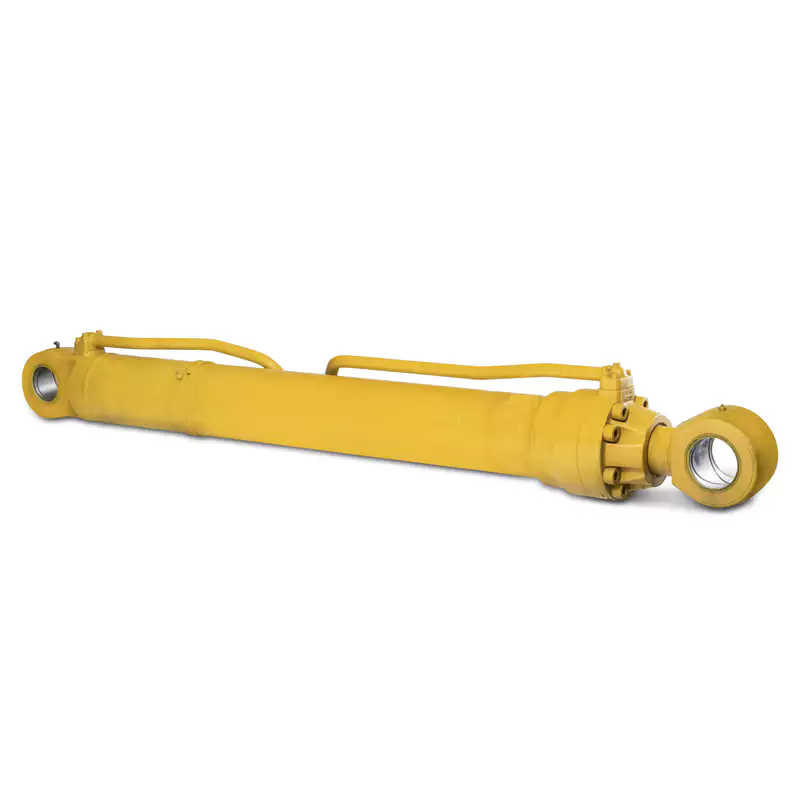

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Xi lanh cần thủy lực dành cho máy xúc mini - thùng, thanh và đầu lắp.

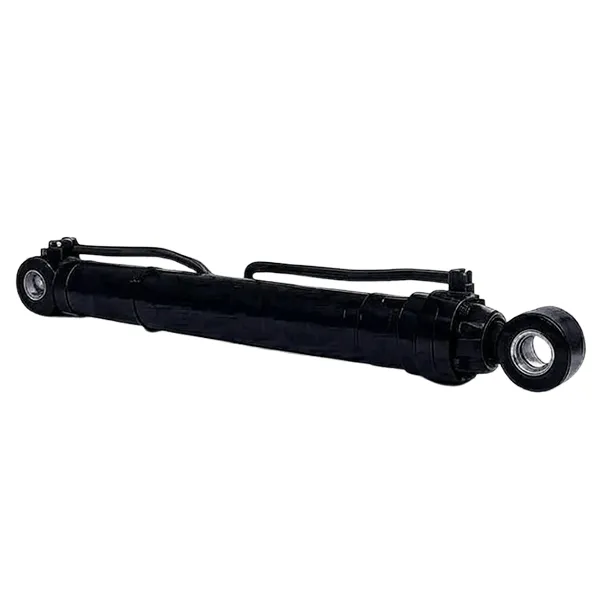

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Thùng thép hợp kim rèn với lỗ khoan mặt đất chính xác.

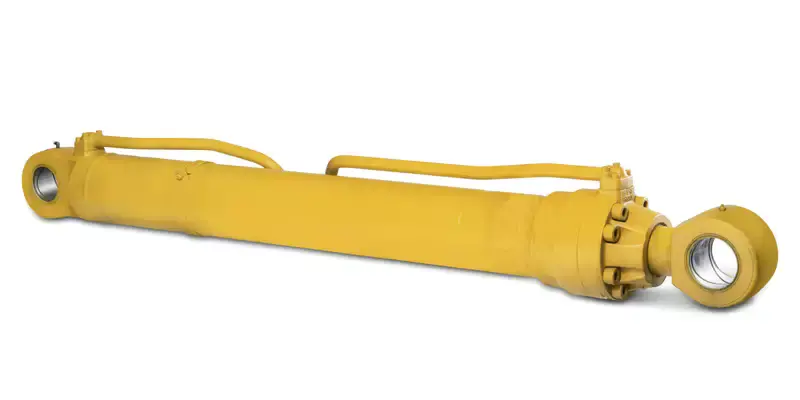

Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Kích thước và tham chiếu lắp đặt - xác nhận với máy của bạn trước khi đặt hàng.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Bề mặt thanh và bố trí niêm phong kép.
04/ XÂY DỰNG

Tính năng sản phẩm và kết cấu

Thùng rèn và lỗ khoan đất

Nòng súng được rèn từ vật liệu hợp kim có độ bền cao thay vì gia công từ phôi ống, giúp cấu trúc hạt đồng đều hơn và khả năng chống mỏi tốt hơn ở các đầu ren và hàn. Sau đó, lỗ khoan được mài chính xác để phốt piston chạy trên bề mặt hoàn thiện nhất quán; lớp hoàn thiện đó giữ cho hệ số ma sát bên trong ở mức thấp — thấp hơn khoảng 30% so với lỗ khoan không được mài trong thử nghiệm so sánh của chúng tôi — và đó là lý do tại sao cần vẫn có thể được điều chỉnh chính xác từng centimet khi máy làm việc trong không gian chật hẹp, nơi mà centimet là quan trọng.

Niêm phong kép cho các vị trí nhiều bụi

Mỗi xi lanh sử dụng cấu trúc niêm phong kép tích hợp bằng cao su nhập khẩu chống mài mòn. Vòng đệm bên trong giữ áp suất thủy lực trong khi cần gạt nước bên ngoài giữ bụi và hơi ẩm tránh xa môi bịt kín, đây là sự sắp xếp quan trọng khi làm việc tại công trường: một vòng đệm duy nhất được phép hoạt động bị ô nhiễm sẽ tạo ra tiếng kêu chậm và cuối cùng trở thành rò rỉ. Trong quá trình sử dụng, kết cấu này giúp kéo dài tuổi thọ của xi lanh lên hơn 40% so với bố trí phốt đơn và giảm tần suất máy phải ngừng hoạt động để bảo trì.

Được tạo theo hình dạng máy của bạn

Lỗ khoan, thanh, hành trình, tâm lắp và vị trí cổng được tạo ra theo bản vẽ. Đối với xi lanh thay thế, đây là phần quan trọng — tâm lắp và đường kính chốt phải khớp chính xác với cần và khung của máy, vì vậy hãy gửi bản vẽ gốc, kiểu máy hoặc kích thước đo được của xi lanh bị hỏng và chúng tôi sẽ khớp với giao diện trước khi báo giá. Cấu hình hành trình và áp suất khác nhau có sẵn trên phạm vi để phù hợp với nhiệm vụ của thành phố, cảnh quan và nông nghiệp.

05/ SỰ TƯƠNG THÍCH

Khả năng tương thích của máy

Xi lanh cần cẩu này được cung cấp cho máy xúc mini loại khoảng 1 đến 8 tấn, trong đó đường kính lỗ khoan trong khoảng 50–125 mm là tiêu chuẩn. Nó được trang bị vừa là thiết bị gốc vừa là thiết bị thay thế trên các máy của các thương hiệu sau, cùng với các thương hiệu khác:

  • Kubota
  • Yanmar
  • Takeuchi
  • linh miêu
  • sâu bướm
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Xin lưu ý:tên thương hiệu chỉ được liệt kê để chỉ ra các loại máy mà xi lanh này thường được trang bị. Raydafon là nhà sản xuất độc lập và không liên kết, được ủy quyền hoặc nhà cung cấp thiết bị gốc cho các thương hiệu này. Luôn xác nhận bản vẽ lắp của mẫu máy cụ thể của bạn trước khi đặt hàng.

Bạn không chắc máy của mình cần lỗ khoan và hành trình nào? Gửi mô hình máy xúc, đường kính lỗ và thanh của xi lanh hiện có, chiều dài chốt và áp suất hệ thống, và chúng tôi sẽ xác nhận cấu hình.

06/ ỨNG DỤNG

Ứng dụng

Người ta mua máy xúc mini vì chúng phù hợp với những nơi mà máy cỡ lớn không thể làm được, và đó chính xác là nơi mà việc điều khiển cần trục cần quan trọng nhất.

Bảo trì đường đô thị

Sửa chữa lắp đặt đường ống và nắp hố ga ở những con phố chật hẹp, nơi mà cần cẩu phải được nhích vào vị trí thay vì xoay. Kiểm soát tốc độ thấp chính xác giúp giảm nguy cơ va chạm vào các dịch vụ bị chôn vùi hoặc bề mặt hoàn thiện.

Cải tạo và trồng cây ăn quả

Dọn sạch những gốc cây già và chuẩn bị những mảnh đất mới, với cần cẩu được nâng lên và hạ xuống xung quanh những cây đứng. Chuyển động có kiểm soát sẽ tránh làm hư hại những cây ăn quả phải giữ nguyên vị trí.

Công tác xây dựng và phá dỡ

Phá bỏ các bức tường thấp và nâng vật liệu xây dựng nhẹ, nơi có công suất đầu ra ổn định dưới tải thay đổi giúp người vận hành có thể dự đoán được hoạt động và an toàn cho bất kỳ ai làm việc gần đó.

Bảo tồn nước đất nông nghiệp

Cắt rãnh thoát nước đến độ sâu và chiều rộng được kiểm soát, điều này chỉ có thể lặp lại nếu xi lanh cần giữ vị trí chịu tải thay vì trôi khi gầu gặp lực cản.

Xây dựng cảnh quan và sân vườn

Việc san lấp, đào rãnh và di chuyển đất trong các lô đất dân cư chật hẹp, nơi một chiếc máy nhỏ gọn với khả năng điều khiển cần chính xác sẽ mang lại lớp hoàn thiện sạch hơn và ít phải dọn dẹp thủ công hơn.

Thay thế và sửa chữa

Thay thế trực tiếp xi lanh cần trục bị khía, uốn cong hoặc rò rỉ trên máy hiện có, được sản xuất dựa trên bản vẽ ban đầu hoặc mẫu đã đo để các chốt và cổng thẳng hàng.

07/ TẠI SAO RAYDAFON

Ưu điểm sản phẩm

  • Cung cấp trực tiếp tại nhà máyXi lanh được rèn, gia công, lắp ráp và thử nghiệm tại nhà máy riêng của Raydafon, do đó không có biên độ giao dịch giữa bạn và nhà sản xuất, đồng thời bản vẽ cùng với con dấu dự phòng vẫn có sẵn trong suốt thời gian sử dụng của máy.
  • Ma sát bên trong thấp hơnLỗ khoan chính xác và khe hở vòng đệm piston phù hợp giúp giảm ma sát bên trong, điều này cho thấy khả năng điều khiển tốc độ thấp mượt mà hơn và ít nhiệt sinh ra trong dầu thủy lực hơn trong những ca dài.
  • Niêm phong được xây dựng cho điều kiện trang webBịt kín kép bằng cần gạt nước bên ngoài được chỉ định cho bụi và hơi ẩm thay vì dành cho nhà xưởng sạch sẽ, giúp kéo dài tuổi thọ sử dụng hơn 40% và giảm thời gian ngừng hoạt động ngoài kế hoạch.
  • Phạm vi đột quỵ và áp lựcCấu hình lỗ khoan, thanh truyền, hành trình và áp suất có thể được khớp với máy thay vì buộc phải có kích thước danh mục gần nhất, điều này rất quan trọng khi thay thế xi lanh trên một mẫu máy đã ngừng sản xuất.
  • Xử lý bề mặt chống ăn mònBên ngoài thanh và thùng được xử lý chống ăn mòn, do đó xi lanh có thể tồn tại dưới mưa, bùn và rửa trôi mà không có vết rỗ bề mặt phá hủy các vòng đệm.
  • Thay thế dựa trên bản vẽGửi bản vẽ gốc, mẫu máy hoặc kích thước đo được và sản phẩm thay thế được thực hiện cho giao diện đó, để các chốt, cổng và tâm lắp đặt phù hợp mà không cần sửa đổi tại chỗ.

Lực đẩy, tuổi thọ phớt và khoảng thời gian sử dụng đều phụ thuộc vào lỗ khoan được chọn, áp suất hệ thống, chu kỳ làm việc và mức độ lọc dầu thủy lực của máy. Cung cấp cho chúng tôi mô hình máy xúc và áp suất làm việc, chúng tôi sẽ xác nhận lỗ khoan và hành trình so với tải trọng thực tế mà xi lanh sẽ mang.

08/CÂU HỎI THƯỜNG GẶP CỦA NGƯỜI MUA

Câu hỏi thường gặp của người mua

  • Xi lanh cần máy xúc mini này có lỗ khoan, hành trình và áp suất như thế nào?Đường kính lỗ khoan từ 50 mm đến 125 mm, đường kính thanh từ 25 mm đến 75 mm, hành trình lên tới 1000 mm và áp suất tối đa 29,4 MPa. Lực đẩy cực đại ở lỗ khoan lớn nhất là 361 kN; các lỗ khoan nhỏ hơn tạo ra lực ít hơn tương ứng ở cùng một áp suất, do đó, lỗ khoan phải được chọn từ lực đẩy mà máy của bạn cần.
  • Bạn có thể thay thế cho mẫu máy xúc cụ thể của tôi không?Đúng. Gửi mô hình máy, bản vẽ gốc hoặc lỗ đo, đường kính thanh, hành trình, chiều dài chốt và chốt và các chi tiết lắp của xi lanh bị hỏng. Chúng tôi xác nhận giao diện và tạo ra hình trụ phù hợp, điều này tránh được các vấn đề về lắp đặt phát sinh từ việc sử dụng kích thước chung.
  • Sự khác biệt giữa lực đẩy tối đa và áp suất là gì?Áp suất là áp suất thủy lực mà xi lanh được định mức, trong trường hợp này là 29,4 MPa. Lực đẩy là lực mà áp suất tạo ra trên khu vực piston, đó là lý do tại sao nó thay đổi theo đường kính lỗ khoan - 361 kN ở lỗ khoan 125 mm, nhưng chỉ khoảng 57,7 kN ở lỗ khoan 50 mm ở cùng áp suất.
  • Xi lanh có thể làm việc ở phạm vi nhiệt độ nào?Phạm vi làm việc tiêu chuẩn là −20 °C đến +70 °C. Đối với các máy hoạt động ngoài phạm vi đó hoặc có dầu thủy lực chạy nóng hơn, hãy cho chúng tôi biết nhiệt độ dầu liên tục và chúng tôi sẽ xác nhận vật liệu phốt và thông số kỹ thuật phù hợp với nhiệt độ đó.
  • Xi lanh được bảo vệ khỏi bụi và nước như thế nào?Nó sử dụng cấu trúc niêm phong kép với cao su nhập khẩu chống mài mòn và cần gạt nước bên ngoài, do đó môi bịt kín được bảo vệ khỏi bụi và hơi ẩm. Sự sắp xếp đó được chỉ định cho các điều kiện tại địa điểm thay vì một môi trường sạch sẽ và giúp kéo dài thời gian sử dụng lên hơn 40%.
  • Bạn cần báo giá thông tin gì và có thể cung cấp seal dự phòng không?Kiểu máy, đường kính lỗ khoan và thanh, hành trình, áp suất làm việc, kiểu lắp và số lượng - bạn gửi càng nhiều thông tin này, chúng tôi xác nhận thiết kế càng nhanh. Bộ dụng cụ làm kín và các bộ phận thay thế có sẵn riêng biệt để máy có thể được đưa trở lại hoạt động sau khi bị hỏng phớt mà không cần thay thế toàn bộ xi lanh. Báo giá thường là trong vòng 24 giờ.
09 / LIÊN QUAN

Sản phẩm liên quan và đọc thêm

Yêu cầu báo giá xi lanh máy xúc mini

Gửi mô hình máy xúc, đường kính lỗ khoan và thanh, hành trình, áp suất làm việc, loại và số lượng lắp đặt — hoặc bản vẽ gốc. Chúng tôi xác nhận cấu hình với máy của bạn và trả lời về giá cả cũng như thời gian thực hiện trong vòng 24 giờ.

Gửi yêu cầu ngay bây giờ

* Lực đẩy tối đa 361 kN áp dụng cho lỗ khoan lớn nhất trong phạm vi 29,4 MPa. Vui lòng xác nhận kích thước lỗ khoan, hành trình và lắp đặt của máy trước khi đặt hàng. Tên thương hiệu chỉ được sử dụng để biểu thị các loại máy và không ngụ ý liên kết.
